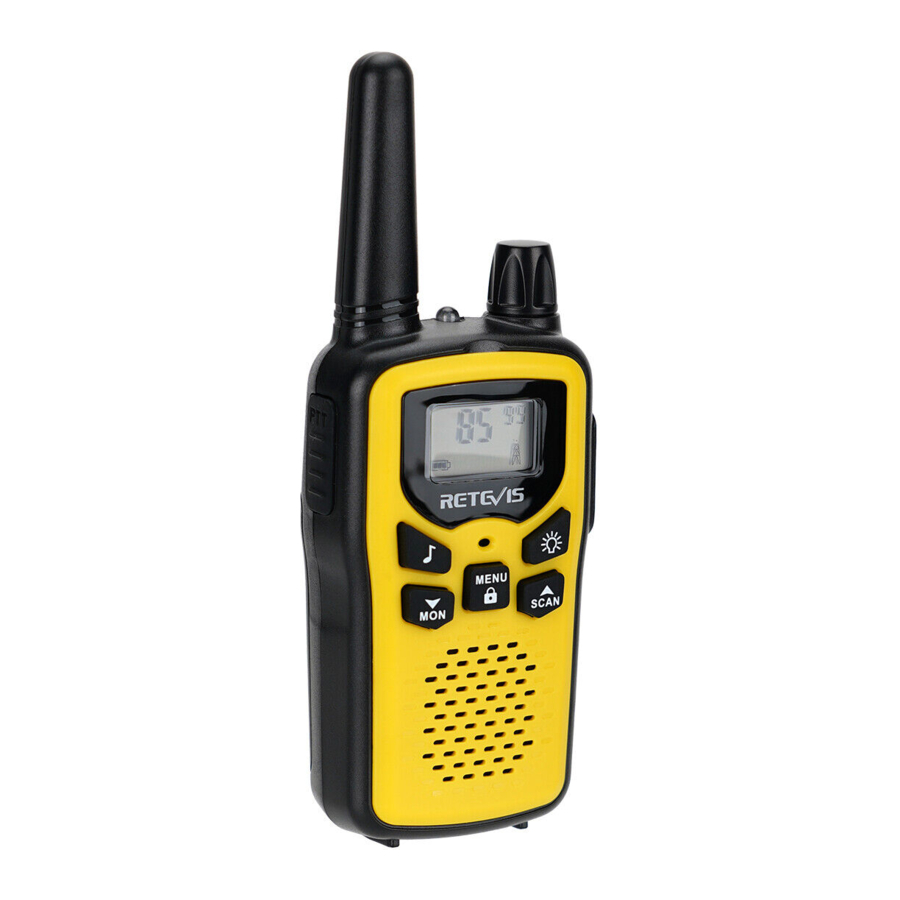

Retevis RA36 – kahesuunalise raadio kasutusjuhend

Pakend

Pakett sisaldab 3 litsentsivaba käsiradiosaatjat, mis vastavad Euroopa Raadiosidekomitee ja Föderaalse Kommunikatsiooniseaduse nõuetele. See on ühepoolne seade, mis töötab määratud sagedustel. Neil on 22 (USA) kanalit ja taustavalgustusega LCD-ekraan, mis võimaldab avatud aladel miile lugeda.

Märkus: Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja hoidke see edaspidiseks kasutamiseks alles!

Ettevaatusabinõud

• Põletusohtude vältimiseks ärge kasutage seadet, kui antenn on mingil viisil kahjustatud.
• Ärge kasutage seadet potentsiaalselt plahvatusohtlikus keskkonnas (nt pumpade läheduses, paadi alumisel tekil või kütusehoidla või kemikaalide läheduses).
• Kui reisite autos või jalgrattaga, siis enne seadme kasutamist peatuge.
• Lülitage seade välja, kui olete lennukis või haiglas.
  Ärge kunagi kasutage seadet raadio läheduses, et vältida häireid.
• Eemaldage patareid, kui seadet pikemat aega ei kasutata. Ärge kunagi segage kasutatud patareisid uutega.
• Hoidke saatjat ja antenni oma näost vähemalt 5 cm kaugusel. Suunake antenn ülespoole ja rääkige normaalselt.
• Puhastage seadet niiske lapiga. Vältige puhastusvahendite ja lahustite kasutamist.
• Ärge muutke seadet mingil viisil. Kahjustuste korral veenduge, et seadet kontrolliks kvalifitseeritud spetsialist.

Seadet ei saa kasutada hädaabiteenistustega ühenduse võtmiseks

Alustamine

Lähtestamine: vajutage [] nuppu, saab taastada vaikesätted

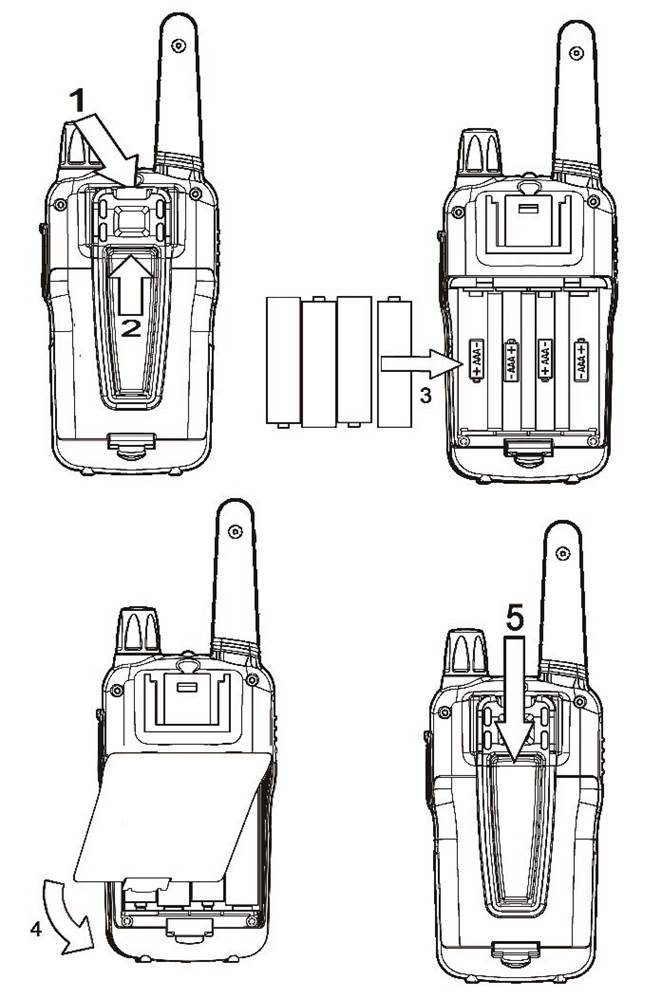

ENNE KASUTAMIST

Vööklambri eemaldamine
Enne patareide seadmesse sisestamist tõmmake esmalt vööklambri riiv lahti ja hoidke seda all ning libistage vööklamber ülespoole, et see eemaldada.

Patarei paigaldamine

1. Mitte laetavate patareide kasutamine:
   1. Avage patareipesa kaas.
   2. Sisestage 4 x AAA patareid (ei ole kaasas)
   3. Paigaldage patarei vastavalt patareipesa polaarsuse märgistusele.
   4. Pärast patarei õigesse asendisse panemist vahetage välja.
2. Laetavate patareide kasutamine käsiradiosaatjaga
   Laadige laetavat patareid raadios, kasutades selleks ettenähtud laadimiskaablit.

Seadme kasutamine

Seadme sisse-/väljalülitamine

1. Sisselülitamine: keerake helitugevuse ON/OFF lüliti nuppu päripäeva, kuni on kuulda piiksu;
2. Väljalülitamine: keerake helitugevuse ON/OFF lüliti nuppu vastupäeva.

Helitugevuse reguleerimine

1. Helitugevuse suurendamine: keerake helitugevuse ON/OFF lüliti nuppu päripäeva;
2. Helitugevuse vähendamine: keerake helitugevuse ON/OFF lüliti nuppu.

Patarei laetuse tase / tühja patarei tähis

Patarei laetuse taset näitab LCD-ekraanil oleval patarei ikoonil olevate ruutude arv.

Patarei täis

Patarei 2/3 laetud

Patarei 1/3 laetud

Patarei tühi

Kui patarei laetuse tase on madal, hakkab patarei ikoon vilkuma ja kostab piiks, mis näitab, et patareid tuleb välja vahetada või uuesti laadida.

Suhtluse vastuvõtmine/saatmine

Seadmed on režiimis "Vastuvõtt" (Reception), kui need on sisse lülitatud ja ei edasta midagi.

Kui aktiivsel kanalil võetakse vastu signaal, kuvatakse LCD-ekraanil vastuvõtt.

Kui vajutate nuppu PTT (vajuta ja räägi), lülitub seade režiimi "Edastus" (Transmission).

Hoidke seadet vertikaalses asendis, MIC (mikrofon) 3–5 cm kaugusel suust. Hoides all PTT nuppu, rääkige mikrofoni normaalsel häälel.

Vabastage nupp PTT, kui olete edastamise lõpetanud. Selleks, et teised teie edastust vastu võtaksid, peavad nad olema teiega samal kanalil.

Märkus:

1. Kõneulatus sõltub maastikust ja ilmastikutingimustest. Seda mõjutavad takistused, nagu mäed, põõsad või hooned.
2. Ärge püüdke kasutada kahte seadet, mis on üksteisest vähem kui 1,5 m (5 jalga) kaugusel.
   Muidu võite kogeda häireid.

Kanalite vahetamine

Vajutage üks kord nuppu MENU, kanal number vilgub ekraanil.
Kanali muutmiseks vajutage üles ▲/alla ▼ nuppu.

Vajutage kinnitamiseks nuppu PTT ja naaske ooterežiimi.

Märkus: kui seadistamise ajal 10 31 sekundi jooksul ühtegi nuppu ei vajutata, naaseb seade ooterežiimi.

99 privaatsuskoodi

Vajutage kaks korda nuppu MENU, praegune privaatsuskood vilgub ekraanil.

Vajutage kinnitamiseks nuppu PTT ja naaske ooterežiimi. 99 saadaoleva privaatsuskoodi muutmiseks vajutage üles ▲/alla ▼ nuppu.

Privaatsuskoodide kasutamisega ei ole teie kanal hõlpsasti hõivatav ega häiritav teiste poolt. See muudab teie suhtluse turvalisemaks ja privaatsemaks.

VOX (käed vabad funktsioon)

Vajutage kolm korda nuppu MENU, praegune VOX säte vilgub ekraanil ja kuvatakse VOX ikoon,

VOX tundlikkuse taseme määramiseks vahemikus 1 kuni 3 (tase 3 on kõrge tundlikkuse tase) vajutage nuppu UP▲.

Kuni ekraanile ilmub "OFF " vajutage alla ▼ nuppu, et VOX välja lülitada. Vajutage kinnitamiseks nuppu PTT ja naaske ooterežiimi. VOX režiimis edastab raadio signaali, kui selle aktiveerib teie hääl või muu heli teie ümber. VOX-i kasutamine ei ole soovitatav, kui plaanite oma seadet kasutada mürarikkas või tuulises keskkonnas.

Märkus: VOX režiim tühistatakse, kui vajutate nuppu PTT

Aktiivse raadiokanali otsimine

Vajutage ja hoidke 2 sekundit all nuppu UP▲: ekraanil kuvatakse funktsiooni indikaator "SCAN" ja kanal skaneerib pidevalt 1 kuni 22. Kui aktiivne kanal on leitud, peatub skaneerimine ja saate edastust kuulata.

Kui edastus leitud kanalil peatub, jätkub skaneerimine automaatselt. Märkus: kui vajutate leitud kanali kuulamise ajal nuppu PTT,

Monitor

Monitorfunktsiooni aktiveerimiseks vajutage ja hoidke umbes 3 sekundit all nuppu DOWN▼. Ooterežiimi naasmiseks vabastage nupp DOWN▼.

Helistamishelide seadistamine

Seadmel on 10 helistamisheli. Vajutage 4 korda nuppu MENU, kuvatakse "CA" ja praegune helistamisheli. Teise helistamisheli muutmiseks vajutage nuppu UP▲/Down▼.

Kinnitamiseks vajutage nuppu PTT ja naaske ooterežiimi.

Helistamisheli saatmine

Vajutage nuppu ; helistamisheli edastatakse seadistatud kanalil.

Klahviheli sisse/välja

Kui nuppu vajutatakse, piiksub seade korraks. Klahviheli seadistamiseks.

• Vajutage viis korda nuppu MENU-. Kuvatakse "to".
• Klahvihelide lubamiseks (ON) või keelamiseks (OFF) vajutage ▲ või ▼
• Oma valiku kinnitamiseks ja ooterežiimi naasmiseks vajutage nuppu PTT-.

Roger piiks sisse/välja

Pärast PTT nupu vabastamist saadab seade Roger piiksu, et kinnitada, et olete rääkimise lõpetanud.

Vajutage kuus korda nuppu MENU; kuvatakse "ro".

Roger piiksu sisse/välja lülitamiseks vajutage nuppu UP▲/Down▼. Oma valiku kinnitamiseks ja ooterežiimi naasmiseks vajutage nuppu PTT.

Kahekordne ootamine

Kahekordne ooterežiimi funktsioon võimaldab seadmel vastu võtta sõnumeid kahest kanalist

• Vajutage 7 korda nuppu MENU-, ekraanil vilgub 2CH märk
• Teise kanali valimiseks ja kahekordse ooterežiimi funktsiooni sulgemiseks valige sulgemiseks ▲ üles klahv või alla klahv
• Valiku kinnitamiseks ja ooterežiimi naasmiseks vajutage nuppu PTT-.

Taustavalgustusega ekraan

LCD-ekraani taustavalgustuse aktiveerimiseks vajutage mis tahes nuppu, välja arvatud nuppu MENU. Taustavalgustus süttib umbes 5 sekundiks.

Kõrvaklappide ühendus

Seadet saab kasutada kõrvaklappidega (kui seadmega on kaasas kõrvaklapid).

Pistik asub seadme ülaosas.

Sisestage kõrvaklappide pistik pistikusse (2,5 mm pesa). Kõrvaklappidel on väike nupp "PTT", millel on sama funktsioon kui seadmel oleval PTT nupul.

Kui kasutate kõrvaklappide PTT nuppu, peate rääkimiseks kasutama ka kõrvaklappide mikrofoni. Märkus: ärge ühendage teisi kõrvaklappe; see võib teie seadet kahjustada.

Patarei säästmise funktsioon

Kui seadet pole 6 sekundit kasutatud, aktiveeritakse automaatselt säästurežiim. See ei mõjuta edastuse vastuvõtmist ja ooterežiim aktiveeritakse automaatselt uuesti niipea, kui signaal tuvastatakse.

Sisseehitatud taskulamp

Teie seadmel on sisseehitatud taskulamp, mida saab kasutada valgussignaalide saatmiseks või meie valgustusvajaduste jaoks.

Seadme lukustamine ja avamine

Seadme lukustamiseks vajutage ja hoidke 3 sekundit all nuppu MENU.

Seadme avamiseks vajutage ja hoidke 3 sekundit all nuppu MENU.

Tehnilised andmed

Kanal:	22(FRS)
Sagedus:	462,5625 MHz ~ 467,7125 MHz
Privaatsuskood:	99 rühma
Edastusvõimsus	≤0,5 W
Ulatus	Avatud alal kuni 5 miili
Patarei tüüp	4 x AAA leelis-/laetavad patareid (DC 6,0 V Patarei pinge: 1,5 V)
Modulatsiooni tüüp	FM-F3E
Kanali eraldus	12,5 kHz

Kanal ja sagedus (MHZ)
USA (22 CH)

ch.	Sagedus	ch.	Sagedus	ch.	Sagedus	ch.	Sagedus
1	462,5625	5	462,6625	9	467,5875	13	467,6875
2	462,5875	6	462,6875	10	467,6125	14	467,7125
3	462,6125	7	462,7215	11	467,6375	15	462,5500
4	462,6375	8	467,5625	12	467,6625	16	462,5750
17	462,6000	18	462,6250	19	462,6500	20	462,6750
21	462,7000	22	462,7250
