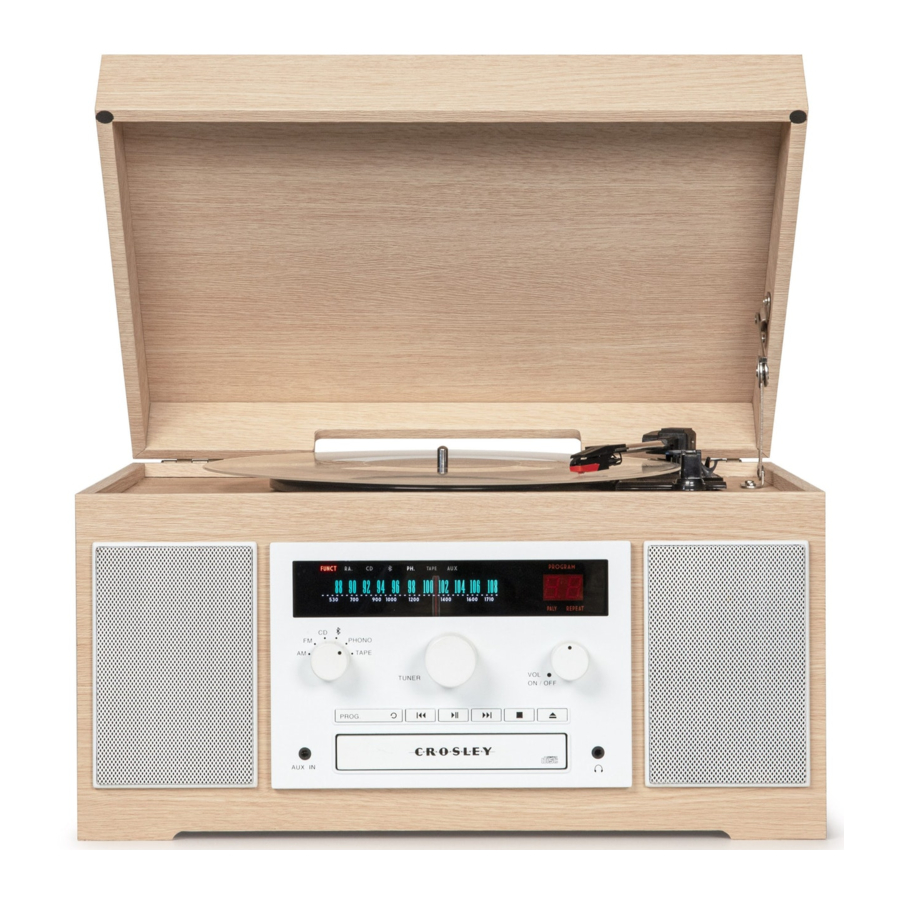

Crosley CR7018A - Panduan Pusat Hiburan Haydn

Instruksi Keselamatan

Baca dan pahami seluruh panduan ini sebelum menggunakan produk ini. Simpan instruksi ini untuk referensi di masa mendatang.

1. Jangan gunakan produk ini di dekat air.
2. Produk ini hanya boleh dioperasikan dengan jenis sumber daya yang tertera pada label penanda atau dalam buku petunjuk ini.
3. Jangan abaikan tujuan keselamatan dari steker terpolarisasi. Steker terpolarisasi memiliki dua bilah dengan satu bilah lebih lebar dari yang lain. Steker ini hanya akan masuk ke stop kontak dengan satu cara. Jika Anda tidak dapat memasukkan steker sepenuhnya ke stop kontak, coba balikkan steker. Jika steker masih gagal masuk, hubungi teknisi listrik Anda.
4. Lindungi kabel daya agar tidak terinjak atau terjepit, terutama di bagian steker, stop kontak, dan titik keluarnya dari produk.
5. Jangan membebani stop kontak dinding, kabel ekstensi, atau stop kontak integral secara berlebihan karena hal ini dapat mengakibatkan risiko kebakaran atau sengatan listrik.
6. Jangan pernah memasukkan benda apa pun ke dalam produk ini melalui celah karena dapat menyentuh titik tegangan berbahaya atau menyebabkan korsleting yang dapat mengakibatkan kebakaran atau sengatan listrik. Jangan pernah menumpahkan cairan apa pun ke produk.
7. Jangan mencoba memperbaiki produk ini sendiri karena membuka atau melepas penutup dapat membuat Anda terpapar tegangan berbahaya atau bahaya lainnya. Serahkan semua perbaikan kepada personel servis yang berkualifikasi.
8. Perubahan atau modifikasi pada unit ini yang tidak disetujui secara tegas oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan wewenang pengguna untuk mengoperasikan peralatan.
9. Jangan gunakan aksesori yang tidak direkomendasikan oleh produsen produk karena dapat menyebabkan bahaya.
10. Kombinasi produk dan kereta harus dipindahkan dengan hati-hati. Berhenti mendadak, tenaga berlebihan, dan permukaan yang tidak rata dapat menyebabkan kombinasi produk dan kereta terbalik.
11. Slot dan lubang di kabinet disediakan untuk ventilasi dan untuk memastikan pengoperasian produk yang andal serta untuk melindunginya dari panas berlebih. Jangan menghalangi atau menutupi lubang ini.
12. Cabut steker produk selama badai petir atau saat tidak digunakan dalam waktu lama.

Barang dalam paket ini

Sebelum membuang bahan kemasan apa pun, harap periksa dengan seksama dan pastikan Anda menemukan barang-barang berikut yang disertakan dalam paket ini:

• Turntable
• Adaptor 45 RPM
• Kabel aux in 3.5mm

Silakan hubungi layanan pelanggan Crosley jika ada aksesori yang hilang dari paket. Simpan bahan kemasan asli untuk tujuan penukaran atau pengembalian.

Spesifikasi

Daya: 120V, 60Hz

Konsumsi daya: 15W

Speaker: 3.5", 8Ω, 5W x 2

Kecepatan Turntable: 33¹/₃, 45, 78 RPM

Jarum pengganti: Crosley NP6

Catatan:

• Desain dan spesifikasi dapat berubah tanpa pemberitahuan.
• Untuk membantu menghemat konsumsi daya, beberapa model akan mematuhi ERP standar hemat energi. Ketika tidak ada input audio selama 20 menit, dayanya akan mati secara otomatis. Untuk menghidupkan daya kembali dan melanjutkan pemutaran, Anda perlu mematikan daya dan menghidupkannya kembali.

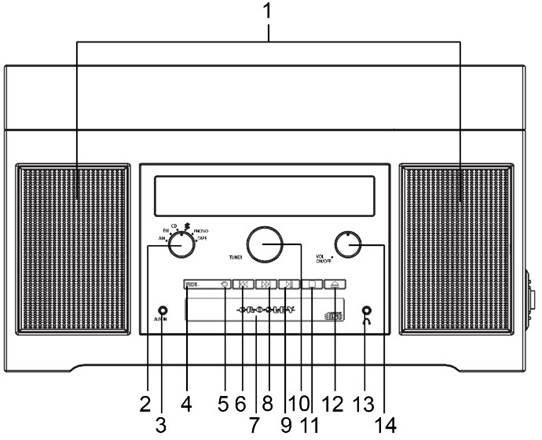

Deskripsi Produk

1. Speaker
2. Function Knob (Kenop Fungsi)
3. Aux In Jack (Jack Aux In)
4. Program Button (Tombol Program)
5. Repeat Button (Tombol Ulangi)
6. Backward Skip Button (Tombol Lewati Mundur)
7. CD Tray (Baki CD)
8. Forward Skip Button (Tombol Lewati Maju)
9. Play/Pause Button (Tombol Putar/Jeda)
10. Tuning Knob (Kenop Tuning)
11. Stop Button (Tombol Berhenti)
12. CD Door Open/Close Button (Tombol Buka/Tutup Pintu CD)
13. Headphone Jack (Jack Headphone)
14. On/Off Volume Knob (Kenop Volume On/Off)

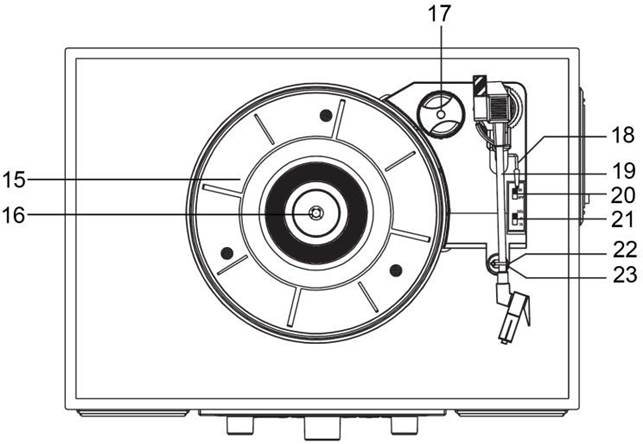

15. Turntable Platter (Piringan Turntable)
16. Turntable Spindle (Spindel Turntable)
17. 45 RPM Adapter (Adaptor 45 RPM)
18. Tonearm Lever (Tuas Tonearm)
19. Tonearm (Tonearm)
20. Auto-stop Switch (Sakelar Auto-stop)
21. Speed Switch (Sakelar Kecepatan)
22. Hold Down Clip (Klip Penahan)
23. Tonearm Rest (Sandaran Tonearm)

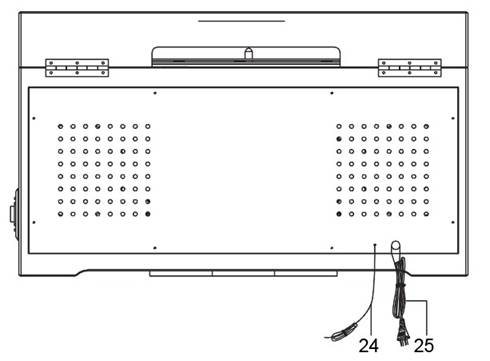

24. External Antenna (Antena Eksternal)
25. Power Cord Plug (Steker Kabel Daya)

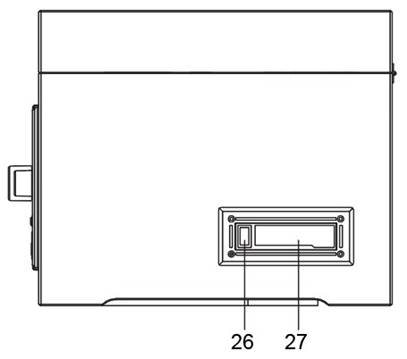

26. Cassette Eject/Fast Forward Button (Tombol Eject/Maju Cepat Kaset)
27. Cassette Door (Pintu Kaset)

Pengaturan Awal

Pengaturan Penting

1. Tempatkan unit pada permukaan yang rata dan stabil. Lokasi yang dipilih harus stabil dan bebas dari getaran.
2. Lepaskan pengikat yang menahan tonearm.
3. Colokkan kabel daya ke stop kontak.

Koneksi Input Aux

Anda dapat menghubungkan perangkat audio ke unit ini dan memutar musik Anda melalui speakernya. Untuk melakukan ini, hubungkan kabel bantu 3.5mm antara perangkat audio Anda dan Jack Aux In unit ini dan mulai memutar musik.

Catatan: Koneksi aux in memiliki prioritas tertinggi dari semua fungsi. Ketika ada kabel bantu yang dicolokkan, koneksi aux in akan secara otomatis menimpa mode Bluetooth, turntable, CD, radio atau kaset. Untuk melanjutkan penggunaan fitur lain dari unit, cabut kabel bantu dari jack aux in.

Operasi Bluetooth

1. Atur Function Knob (Kenop Fungsi) ke posisi Bluetooth, Anda akan mendengar suara aktivasi dari unit.
2. Aktifkan fitur Bluetooth perangkat audio Anda, cari "CROSLEY CR7018A" dan pasangkan.
3. Setelah perangkat Anda berhasil dipasangkan dengan unit, Anda akan mendengar suara konfirmasi singkat dari unit.
4. Putar dan streaming musik dari perangkat Anda ke unit.
   Catatan: Versi Bluetooth – 5.0

Operasi Turntable

1. Putar On/Off Volume Knob (Kenop Volume On/Off) untuk menghidupkan daya.
2. Atur Function Knob (Kenop Fungsi) ke posisi PHONO.
3. Atur Speed Switch (Sakelar Kecepatan) dengan tepat.
4. Tempatkan piringan hitam di atas turntable. Gunakan 45 RPM Adapter (Adaptor 45 RPM) jika perlu.
5. Lepaskan pelindung stylus dari rakitan stylus.
   Catatan: Untuk menghindari kerusakan stylus, pastikan pelindung stylus yang disertakan terpasang setiap kali turntable dipindahkan atau dibersihkan.
6. Lepaskan tonearm Hold Down Clip (Klip Penahan).
   Catatan: Saat turntable tidak digunakan, ingatlah untuk mengunci kembali klip penahan.
7. Gunakan Tonearm Lever (Tuas Tonearm) untuk mengangkat tonearm.
8. Gerakkan tonearm secara perlahan di atas piringan hitam di tempat pemutaran yang diinginkan untuk memulai. Atur Tonearm Lever (Tuas Tonearm) kembali ke posisi bawah, tonearm akan turun perlahan ke piringan hitam dan mulai memutar.
9. Saat piringan hitam selesai diputar, gunakan Tonearm Lever (Tuas Tonearm) lagi untuk mengangkat tonearm dan kemudian mengembalikannya ke Tonearm Rest (Sandaran Tonearm). Lepaskan tuas untuk membiarkan tonearm kembali ke sandarannya. Untuk menangguhkan pemutaran, ulangi langkah yang sama.
10. Kunci Hold Down Clip (Klip Penahan) untuk mengamankan tonearm.

Platter Auto-stop

Jika Sakelar Auto-stop diatur ke posisi ON, platter akan berhenti berputar secara otomatis ketika rekaman selesai diputar. Dalam beberapa kasus yang jarang terjadi, jika pemutar rekaman berhenti bermain sebelum rekaman selesai, atur sakelar ke posisi OFF, pemutar rekaman seharusnya dapat mengatasi masalah ini.

Penggantian Jarum

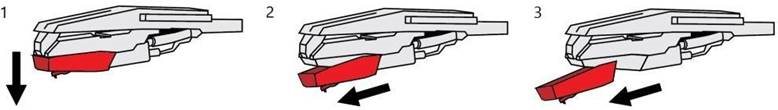

Melepas Jarum

1. Tarik perlahan tepi depan jarum ke bawah.
2. Tarik jarum ke depan.
3. Tarik keluar dan lepaskan.

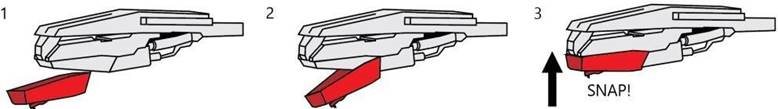

Memasang Jarum

1. Posisikan jarum dengan ujungnya menghadap ke bawah.
2. Sejajarkan bagian belakang jarum dengan cartridge.
3. Masukkan jarum dengan ujung depannya pada sudut ke bawah dan angkat perlahan bagian depan jarum ke atas hingga terpasang pada tempatnya.

Pengoperasian Radio

1. Atur Kenop Fungsi ke posisi AM atau FM.
2. Putar Kenop Tuning untuk stasiun radio yang diinginkan.
   Catatan:
   • Unit ini dilengkapi dengan antena kawat FM. Untuk meningkatkan penerimaan FM, gerakkan kawat hingga penerimaan jernih tanpa gangguan. Jangan sambungkan kawat ke antena tambahan apa pun.
   • Antena AM terpasang di dalam unit. Jika penerimaan AM buruk, coba putar unit untuk penerimaan yang lebih baik.

Pengoperasian Pemutaran CD

1. Atur Kenop Fungsi ke posisi CD.
2. Tekan tombol Open/Close (Buka/Tutup) untuk membuka baki CD dan masukkan CD ke dalam baki dengan sisi berlabel menghadap ke atas.
3. Tekan tombol Open/Close (Buka/Tutup) lagi untuk menutup baki. Layar LED akan menampilkan "--" selama beberapa detik, kemudian jumlah total trek pada CD. Jika itu adalah CD kosong atau CD yang tidak dapat dikenali, itu akan menampilkan "00".
   Catatan: MP3 atau jenis file audio digital serupa tidak dapat dibaca oleh pemutar CD.
4. Tekan tombol Play/Pause (Main/Jeda) untuk memulai pemutaran. Indikator Play (Main) akan menyala.
5. Selama pemutaran, tekan tombol Play/Pause (Main/Jeda) untuk menjeda dan Indikator Play (Main) akan mulai berkedip. Tekan lagi untuk melanjutkan pemutaran.
6. Untuk melompat ke trek berikutnya atau sebelumnya, tekan tombol Forward Skip (Lewati Maju) atau Backward Skip (Lewati Mundur) yang sesuai.
7. Untuk mencari maju cepat atau mundur trek, tekan dan tahan tombol Forward Skip (Lewati Maju) atau Backward Skip (Lewati Mundur) yang sesuai hingga Anda mencapai waktu yang diinginkan. Lepaskan tombol dan pemutaran akan dilanjutkan.
8. Untuk mengulang trek tertentu, tekan tombol Repeat (Ulangi) sekali saat trek itu diputar dan Indikator Repeat (Ulangi) akan mulai berkedip. Untuk mengulang semua trek, tekan tombol Repeat (Ulangi) dua kali dan Indikator Repeat (Ulangi) akan tetap menyala. Untuk membatalkan fungsi ulangi, tekan tombol Repeat (Ulangi) hingga Indikator Repeat (Ulangi) mati.
9. Tekan tombol Stop (Berhenti) jika Anda ingin menghentikan pemutaran sepenuhnya.

Pemutaran Terprogram

1. Sebelum memulai pemutaran, tekan tombol Program sekali untuk masuk ke mode program. Indikator Program akan mulai berkedip. Layar LED akan berkedip "01" sebagai urutan trek yang akan diedit.
2. Tekan tombol Forward Skip (Lewati Maju) atau Backward Skip (Lewati Mundur) untuk memilih trek yang diinginkan yang ingin Anda putar. Nomor LED akan berubah menjadi stabil alih-alih berkedip, menunjukkan nomor trek suara pada pilihan.
3. Tekan tombol Program untuk mengonfirmasi trek yang dipilih. Nomor LED akan mulai berkedip lagi menunjukkan urutan trek berikutnya yang akan diedit.
4. Ulangi langkah 2 & 3 untuk trek suara tambahan yang ingin Anda putar. Trek dapat berupa angka berapa pun dan diulang. Maksimal 20 trek dapat diprogram sekaligus.
5. Tekan tombol Play/Pause (Main/Jeda) untuk memulai pemutaran terprogram. Trek akan diputar dalam urutan yang sama yang Anda program sebelumnya.
6. Untuk keluar dari mode program, tekan tombol Stop (Berhenti) dua kali dan Indikator Program akan mati.

Pengoperasian Kaset

1. Atur Kenop Fungsi ke posisi TAPE (KASET).
2. Masukkan kaset yang telah direkam sebelumnya melalui pintu kaset dan akan mulai diputar secara otomatis.
3. Untuk maju cepat, tekan tombol Eject/F.F (Keluarkan/M.C) kaset setengah jalan. Untuk menghentikan maju cepat dan kembali ke mode pemutaran, tekan tombol lagi.
   Catatan: Untuk memutar ulang kaset, Anda perlu mengeluarkan kaset dan membaliknya ke sisi lain dan maju cepat.
4. Untuk menghentikan pemutaran dan mengeluarkan kaset, tekan tombol Eject/F.F. (Keluarkan/M.C) sepenuhnya.
5. Ketika satu sisi kaset selesai diputar, itu akan berhenti secara otomatis.
   Catatan: Keluarkan kaset dari tempat kaset saat tidak digunakan.

Perawatan Pemutar Rekaman

1. Jangan sentuh ujung stylus dengan jari Anda. Hindari membenturkan stylus pada alas pemutar rekaman atau tepi rekaman.
2. Bersihkan stylus secara teratur dengan sikat lembut dengan gerakan dari belakang ke depan saja.
3. Bersihkan rekaman untuk menghilangkan debu atau minyak dengan sikat pembersih rekaman dan larutan pembersih rekaman.
4. Bersihkan tutup pemutar rekaman dan kabinet pemutar rekaman dengan kain mikrofiber yang sedikit lembap.
   Catatan: Jangan gunakan pembersih yang mengandung alkohol, benzena, atau bahan kimia keras lainnya, yang dapat merusak cat dan lapisan akhir pemutar rekaman.

** Crosley menawarkan lini produk aksesori pembersih yang berbeda. Silakan tanyakan kepada pengecer Anda atau kunjungi situs web kami www.crosleyradio.com untuk informasi produk pembersih lebih lanjut.

Pemecahan Masalah

Tidak ada daya

• Tidak ada daya di stopkontak.
• Untuk membantu menghemat konsumsi daya, beberapa model akan mematuhi standar hemat energi ERP. Jika tidak ada input audio selama 20 menit, dayanya akan mati secara otomatis. Untuk menghidupkan daya kembali dan melanjutkan pemutaran, matikan sakelar daya utama dan hidupkan kembali.

Daya hidup, tetapi piringan tidak berputar

• Sakelar fungsi tidak diatur ke Phono/Tape.
• Sabuk penggerak Turntable terlepas.
• Kabel aux in dicolokkan ke jack aux in, cabut.
• Kaset dimasukkan, keluarkan.

Turntable berputar, tetapi tidak ada suara, atau suara tidak cukup keras

• Pelindung Stylus masih terpasang.
• Tone arm diangkat oleh tuas.
• Headphone dicolokkan.

CD tidak diputar

• Sakelar fungsi tidak diatur ke CD.
• CD kosong.
• CD ditempatkan di baki dengan tidak benar dengan sisi label menghadap ke bawah.
• CD memiliki file audio digital yang tidak didukung seperti MP3 dan jenis format serupa.
• CD memiliki terlalu banyak goresan atau kotor.

Tidak dapat menjeda kaset

• Fitur ini tidak tersedia dan Anda harus menghentikan kaset sepenuhnya.

Pertanyaan, masalah, bagian yang hilang?
Sebelum kembali ke toko, hubungi Layanan Pelanggan
8 pagi – 6 sore, EST, Senin – Jumat
1-888-CROSLEY
www.crosleyradio.com
