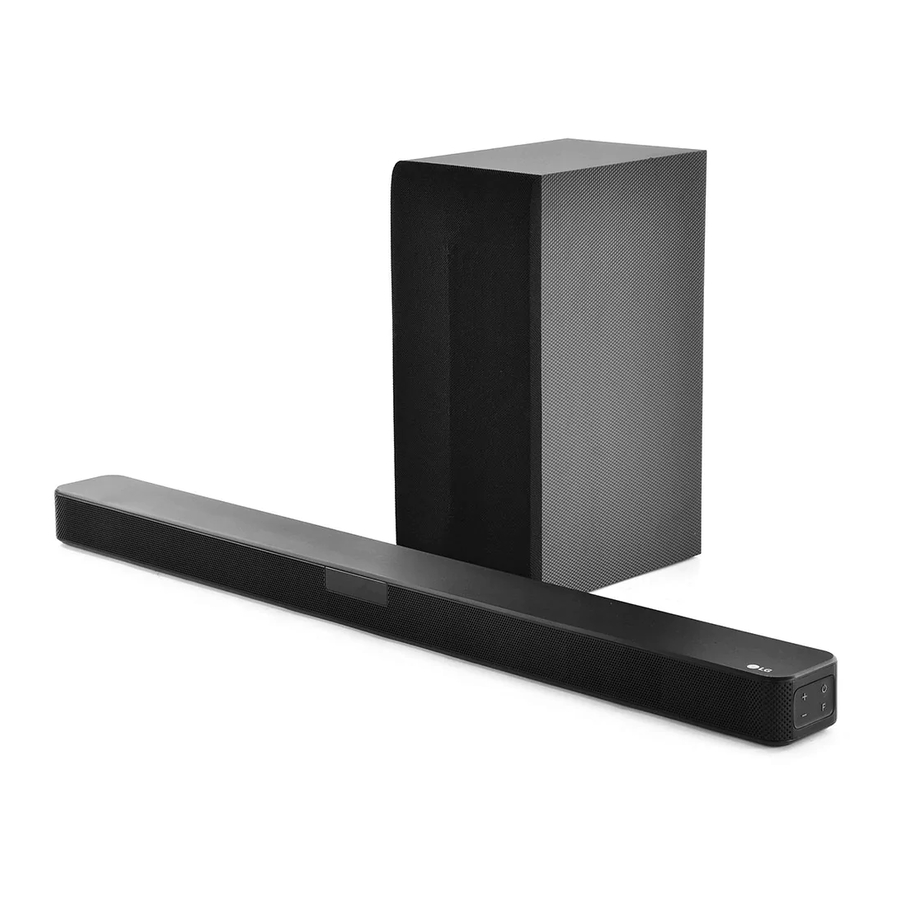

LG SN4 - Panduan Sederhana Sound Bar Nirkabel

Harap baca manual ini dengan saksama sebelum mengoperasikan perangkat Anda dan simpan untuk referensi di masa mendatang.

Untuk melihat instruksi fitur-fitur lanjutan, kunjungi http://www.lg.com lalu unduh Buku Panduan Pemilik.

Beberapa konten dalam manual ini mungkin berbeda dari unit Anda.

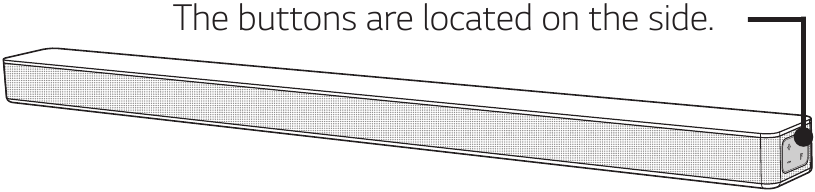

Panel Depan

(Siaga) - Menghidupkan atau mematikan unit.

F (Fungsi) - Memilih fungsi.

-/+ (Volume) - Menyesuaikan volume.

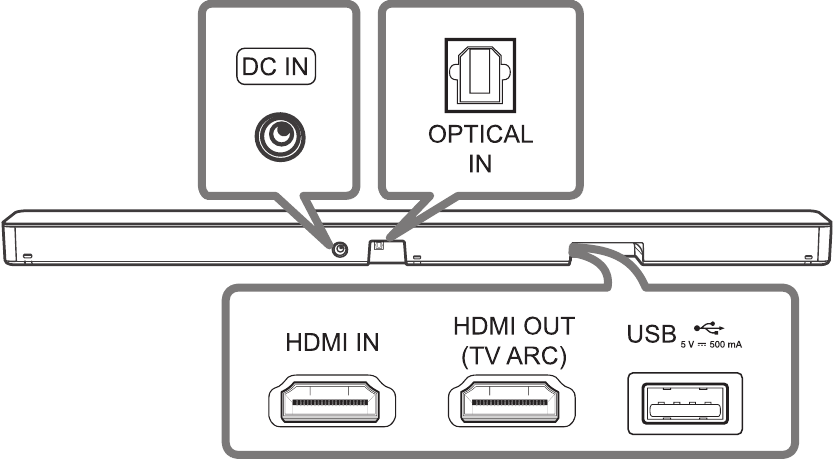

Panel Belakang

DC IN - Sambungkan ke adaptor AC.

OPTICAL IN - Sambungkan ke perangkat optik.

HDMI IN - Sambungkan ke perangkat dengan HDMI OUT.

HDMI OUT (TV ARC) - Sambungkan ke TV.

Port USB - Sambungkan ke perangkat USB.

Pastikan untuk menyelaraskan dan menyambungkan kabel optik dengan benar; penyelarasan yang tidak tepat dapat menyebabkan kerusakan pada jack.

Koneksi Subwoofer

Tempatkan subwoofer nirkabel di dekat sound bar dan ikuti langkah-langkah di bawah ini.

1. Sambungkan kabel daya sound bar dan subwoofer nirkabel ke stopkontak.
2. Nyalakan sound bar.
   • Sound bar dan subwoofer nirkabel akan terhubung secara otomatis (automatically). LED kuning - hijau subwoofer menyala.

Koneksi Subwoofer Manual

Jika subwoofer tidak mengeluarkan suara, coba sambungkan secara manual.

1. Tekan PAIRING pada bagian belakang subwoofer nirkabel.
   • LED kuning - hijau di bagian depan subwoofer nirkabel berkedip cepat.
     (Jika LED kuning - hijau tidak berkedip, tekan dan tahan PAIRING.)
2. Nyalakan sound bar.
   • Pemasangan selesai. LED kuning - hijau di bagian depan subwoofer nirkabel menyala.

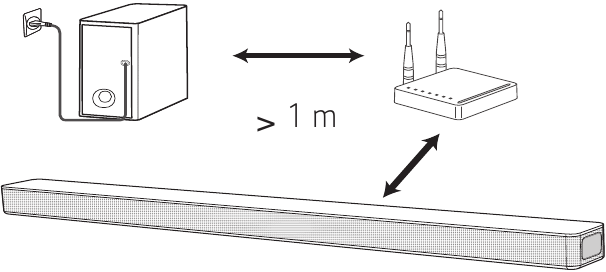

Jauhkan sound bar dan subwoofer dari perangkat (mis. router nirkabel, oven microwave, dll.) lebih dari 1 m untuk mencegah interferensi nirkabel.

Koneksi TV

Sambungkan sound bar dan TV menggunakan Optik () atau HDMI ARC ().

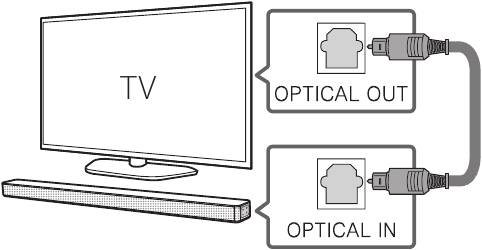

Koneksi Optik

1. Sambungkan sound bar ke TV menggunakan kabel Optik.
2. Siapkan [Speaker Eksternal (Optik)] pada menu pengaturan TV Anda.

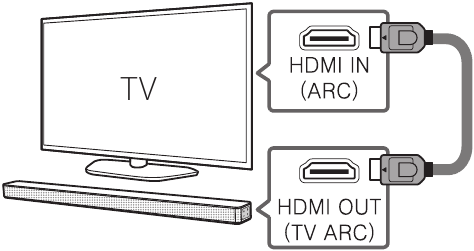

Koneksi HDMI (ARC)

1. Sambungkan sound bar ke TV menggunakan kabel HDMI.
2. Siapkan [Speaker Eksternal (HDMI ARC)] pada menu pengaturan TV Anda.


• Koneksi HDMI tidak tersedia jika TV Anda tidak mendukung HDMI ARC.
• Jika unit ini terhubung melalui OPTICAL dan ARC secara bersamaan, sinyal ARC memiliki prioritas yang lebih tinggi.

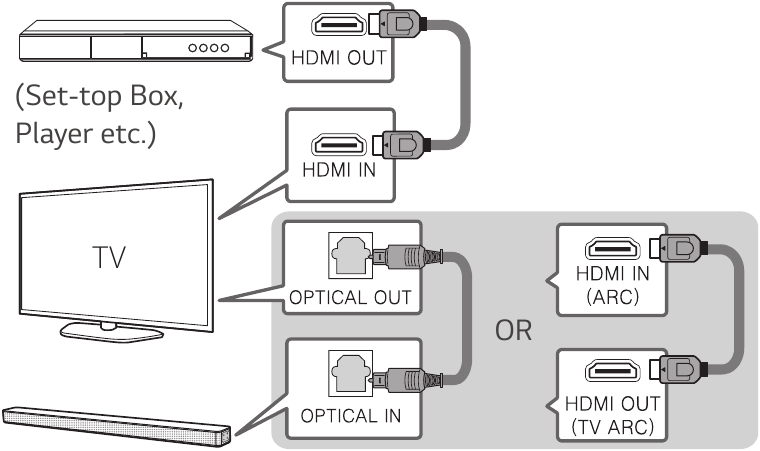

Koneksi Perangkat Tambahan

1. Sambungkan ke perangkat eksternal seperti berikut.

2. Atur sumber input dengan menekan F berulang kali.

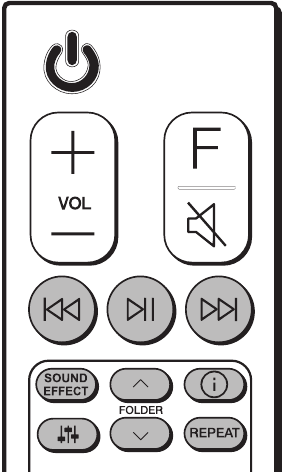

Kendali jarak jauh

: Lewati/Cari

: Putar/Jeda ("Play/Pause")

• Kunci koneksi Bluetooth (BT LOCK): Pilih fungsi Bluetooth dengan menekan F berulang kali.
  Tekan lama dan tekan lagi untuk membatasi koneksi Bluetooth hanya ke BT dan LG TV.

SOUND EFFECT: Memilih mode efek suara.

• Remote TV: Tekan lama SOUND EFFECT dan tekan lagi untuk menggunakan kendali jarak jauh TV.

FOLDER : Mencari folder.

: Menampilkan informasi file, sumber input, atau nama perangkat Bluetooth yang terhubung.

• Auto Power ON/OFF: Tekan lama dan tekan lagi.

: Menyesuaikan level suara setiap speaker.

REPEAT: Mendengarkan file Anda berulang kali atau secara acak.

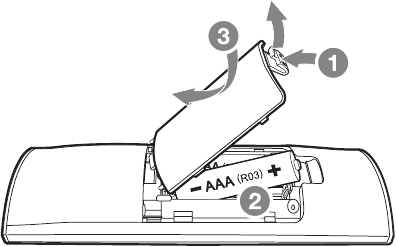

Penggantian Baterai

Informasi Tambahan

Spesifikasi

Konsumsi daya	Lihat label utama.
Adaptor AC	Model: DA-38A25 Pabrikan: Asian Power Devices Inc. Input: 100 - 240 V ~ 50 - 60 Hz Output: 25 V 1.52 A
	Model: MS-Z1520R250-038A0-P Pabrikan: MOSO POWER SUPPLY TECHNOLOGY CO., LTD. Input: 100 - 240 V ~ 50/60 Hz Output: 25 V 1.52 A
Dimensi (L x T x D)	Kira-kira 890.0 mm X 57.0 mm X 85.0 mm Dengan kaki
Catu Daya Bus (USB)	5 V 500 mA
Amplifier (Total daya Output RMS)	300 W RMS

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Informasi Pemberitahuan Perangkat Lunak Sumber Terbuka

Untuk mendapatkan kode sumber yang terdapat dalam produk ini, di bawah GPL, LGPL, MPL, dan lisensi sumber terbuka lainnya yang memiliki kewajiban untuk mengungkapkan kode sumber, dan untuk mengakses semua ketentuan lisensi yang dirujuk, pemberitahuan hak cipta, dan dokumen relevan lainnya, silakan kunjungi https://opensource.lge.com.

LG Electronics juga akan menyediakan kode sumber terbuka kepada Anda di CD-ROM dengan biaya yang menutupi biaya pelaksanaan distribusi tersebut (seperti biaya media, pengiriman, dan penanganan) atas permintaan email ke opensource@lge.com.

Penawaran ini berlaku untuk siapa saja yang menerima informasi ini selama jangka waktu tiga tahun setelah pengiriman terakhir produk ini.

Deklarasi Kesesuaian

Dengan ini, LG Electronics menyatakan bahwa jenis peralatan radio Wireless Sound Bar sesuai dengan Directive 2014/53/EU. Teks lengkap deklarasi kesesuaian UE tersedia di alamat internet berikut: http://www.lg.com/global/support/cedoc/cedoc#

Untuk pertimbangan pengguna, perangkat ini harus dipasang dan dioperasikan dengan jarak minimal 20 cm antara perangkat dan tubuh.
