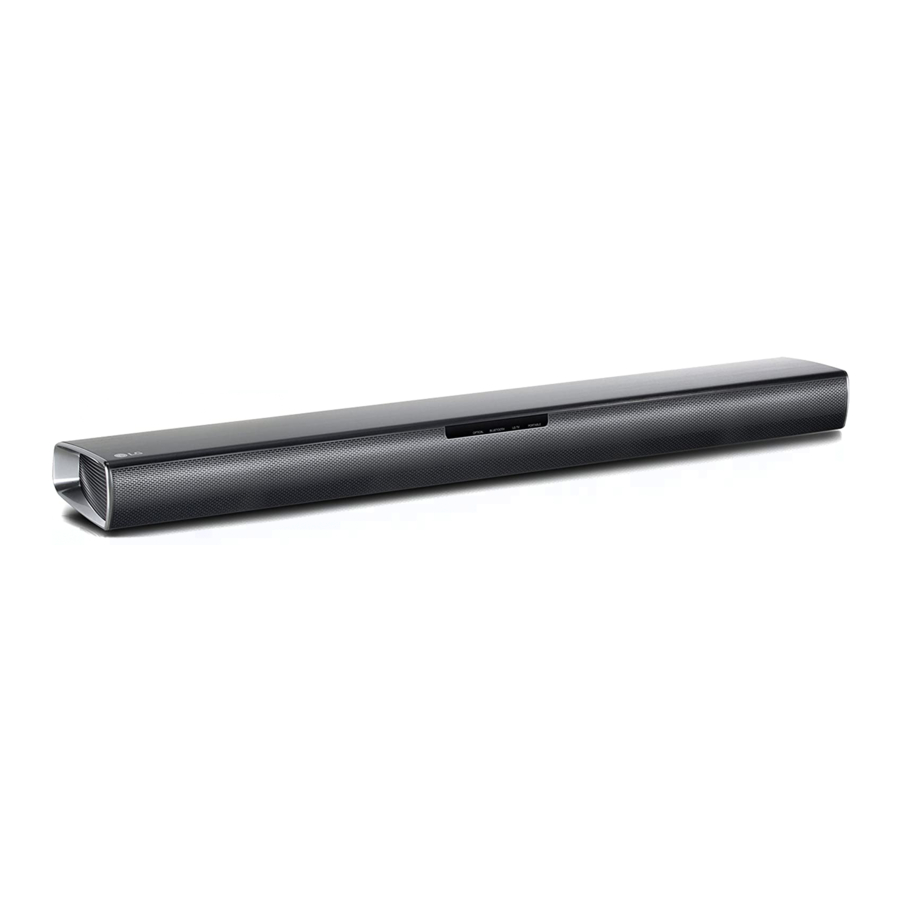

LG SJ2 - Panduan Sederhana Sound Bar Nirkabel

Isi

1 Pendahuluan
2 Panel Depan
3 Panel Belakang
4 Koneksi Subwoofer
5 Koneksi TV
6 Informasi Tambahan
7 Remote control
8 Referensi
9 Unduh manual
10 Dalam Bahasa Lain

Pendahuluan

Harap baca manual ini dengan saksama sebelum mengoperasikan perangkat Anda dan simpan untuk referensi di masa mendatang.
Untuk melihat instruksi fitur-fitur lanjutan, kunjungi http://www.lg.com lalu unduh Buku Manual Pemilik.
Beberapa konten dalam manual ini mungkin berbeda dari unit Anda.

Panel Depan

Tombol-tombol terletak di bagian belakang.

- Siaga (Standby)
- Memilih Fungsi (Selects Function).
- Menyesuaikan Volume (Adjusts Volume).

Panel Belakang

(USB) - Sambungkan ke perangkat USB.
PORT. IN (Portable) - Sambungkan ke perangkat Portable.
OPT. IN (Optical) - Sambungkan ke perangkat Optical.

Koneksi Subwoofer

Letakkan subwoofer nirkabel di dekat sound bar dan ikuti langkah-langkah di bawah ini.

Sambungkan kabel daya sound bar dan subwoofer nirkabel ke stopkontak.
Nyalakan sound bar.
Sound bar dan subwoofer nirkabel akan terhubung secara otomatis (automatically). LED hijau subwoofer menyala.

Koneksi Subwoofer Manual
Jika subwoofer tidak mengeluarkan suara, coba sambungkan secara manual.

Tekan tombol Pairing di bagian belakang subwoofer nirkabel.
- LED hijau di bagian belakang subwoofer nirkabel berkedip cepat.
  (Jika LED hijau tidak berkedip, tekan dan tahan tombol Pairing.)
Nyalakan sound bar.
Pemasangan selesai (Pairing is completed).
- LED hijau di bagian belakang subwoofer nirkabel menyala.

Jauhkan sound bar dan subwoofer dari perangkat (mis. router nirkabel, microwave oven, dll.) lebih dari 1 m untuk mencegah interferensi nirkabel.

Koneksi TV

Sambungkan sound bar ke TV menggunakan kabel Optical.
Atur [Speaker Eksternal (Optical)] pada menu pengaturan TV Anda.

Koneksi Perangkat Tambahan

Sambungkan ke perangkat eksternal sebagai berikut.
Atur sumber input dengan menekan OPTICAL pada remote control atau menekan F berulang kali.

Informasi Tambahan

Spesifikasi

Persyaratan daya	Lihat label utama.
Konsumsi daya	Lihat label utama.
Dimensi (L x T x D)	Kira-kira. 660.0 mm x 56.0 mm x 99.0 mm (26.0 inci x 2.2 inci x 3.9 inci) Dengan kaki
Catu Daya Bus (USB)	5 V 500 mA
Amplifier (Total daya Output RMS)	160 W RMS

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Remote control

STANDARD/BASS BLAST: Memilih efek suara (Selects the sound effect).
DRC ON/OFF : Dynamic Range Control mengoptimalkan tingkat volume konten Dolby Digital yang kompatibel.
WOOFER LEVEL : Menyesuaikan tingkat volume subwoofer (Adjusts the volume level of subwoofer).
AUTO POWER ON/OFF: Secara otomatis menyala dengan sumber input (Automatically turns on by an input source).

Penggantian baterai

Tentang Ferrite Core (Opsional)

Lilitkan kabel daya di sekitar ferrite core dua kali.

Pernyataan Industry Canada
[Untuk memiliki fungsi nirkabel (WLAN, Bluetooth,...)] Perangkat ini berisi pemancar/penerima bebas lisensi yang mematuhi RSS bebas lisensi dari Innovation, Science and Economic Development Canada.
Pengoperasian tunduk pada dua kondisi berikut:

Perangkat ini tidak boleh menyebabkan interferensi.
Perangkat ini harus menerima interferensi apa pun, termasuk interferensi yang dapat menyebabkan pengoperasian perangkat yang tidak diinginkan.

CAN ICES-3 (B)/NMB-3 (B)
Pernyataan Paparan Radiasi IC
[Untuk memiliki fungsi nirkabel (WLAN, Bluetooth,...)]
Peralatan ini mematuhi batas paparan radiasi IC yang ditetapkan untuk lingkungan yang tidak terkendali. Peralatan ini harus dipasang dan dioperasikan dengan jarak minimal 20 cm (7.8 inci) antara antena & tubuh Anda.
CATATAN: PRODUSEN TIDAK BERTANGGUNG JAWAB ATAS GANGGUAN RADIO ATAU TV YANG DISEBABKAN OLEH MODIFIKASI YANG TIDAK SAH PADA PERALATAN INI. MODIFIKASI TERSEBUT DAPAT MEMBATALKAN KEWENANGAN PENGGUNA UNTUK MENGOPERASIKAN PERALATAN.

[Untuk produk yang memiliki fungsi nirkabel menggunakan pita frekuensi 5 GHz]

perangkat untuk pengoperasian di pita 5150–5250 MHz hanya untuk penggunaan di dalam ruangan untuk mengurangi potensi interferensi berbahaya pada sistem satelit seluler ko-saluran;
untuk perangkat dengan antena yang dapat dilepas, penguatan antena maksimum yang diizinkan untuk perangkat di pita 5250-5350 MHz dan 5470-5725 MHz harus sedemikian rupa sehingga peralatan tetap mematuhi batas e.i.r.p.;
untuk perangkat dengan antena yang dapat dilepas, penguatan antena maksimum yang diizinkan untuk perangkat di pita 5725-5850 MHz harus sedemikian rupa sehingga peralatan tetap mematuhi batas e.i.r.p sebagaimana mestinya; dan
[untuk perangkat yang beroperasi di pita 5250-5350 MHz yang memiliki e.i.r.p. lebih besar dari 200 mW] jenis antena, model antena, dan sudut kemiringan kasus terburuk yang diperlukan untuk tetap sesuai dengan persyaratan topeng elevasi e.i.r.p. yang ditetapkan dalam bagian 6.2.2.3 dari RSS-247 harus ditunjukkan dengan jelas.

Pengguna juga harus diberi tahu bahwa radar berdaya tinggi dialokasikan sebagai pengguna utama (yaitu pengguna prioritas) dari pita 5250-5350 MHz dan 5650-5850 MHz dan bahwa radar ini dapat menyebabkan interferensi dan/atau kerusakan pada perangkat LE-LAN.
