DirecTV RC66 - Manuale e codici di configurazione del telecomando IR universale

INTRODUZIONE

Congratulazioni! Ora hai un esclusivo telecomando universale DIRECTV® che controllerà quattro componenti, tra cui un ricevitore DIRECTV, TV e due componenti stereo o video (ad es. 2a TV, DVD o stereo). Inoltre, la sua sofisticata tecnologia ti consente di consolidare l'ingombro dei tuoi telecomandi originali in un'unità facile da usare ricca di funzionalità come:

• Interruttore a slitta a quattro posizioni per una facile selezione dei componenti
• Libreria di codici per componenti video e stereo popolari
• Ricerca di codici per aiutare a programmare il controllo di componenti più vecchi o fuori produzione
• Protezione della memoria per garantire che non sia necessario riprogrammare il telecomando quando le batterie vengono sostituite

Prima di utilizzare il telecomando universale DIRECTV, potrebbe essere necessario programmarlo per funzionare con il componente specifico. Segui le istruzioni dettagliate in questa guida per configurare il telecomando universale DIRECTV in modo da poter iniziare a godere delle sue funzionalità.

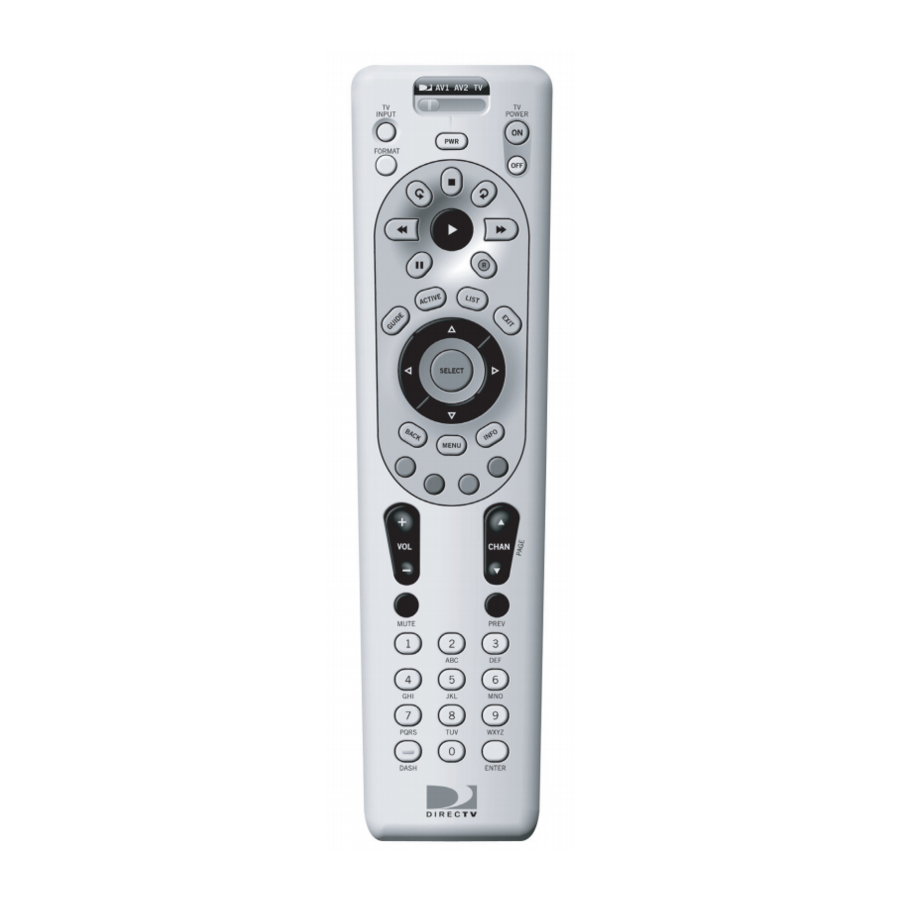

CARATTERISTICHE E FUNZIONI

Tabelle dei tasti

	Fai scorrere l'interruttore a 4 posizioni sotto AV1, AV2 o TV per selezionare il componente che desideri controllare. Un LED verde sotto la posizione dell'interruttore confermerà il componente controllato.
	Premi TV INPUT per selezionare gli ingressi disponibili sul televisore. ( Nota: è necessaria una programmazione aggiuntiva per attivare il tasto TV INPUT. Vedi le istruzioni).
	Premi FORMAT per scorrere le risoluzioni e i formati dello schermo. Ogni pressione del tasto passa al formato e/o alla risoluzione successivi disponibili. ( Non disponibile su tutti i ricevitori DIRECTV)
	Premi PWR per accendere o spegnere il componente selezionato.
	Premi TV POWER ON/OFF per accendere o spegnere la TV e il ricevitore DIRECTV. ( Nota: questi tasti sono attivi solo dopo che la TV è stata programmata).
	Usa questi tasti per controllare il tuo DVR, VCR, DVD o lettore CD/DVD. Per registrare un programma, premi due volte il tasto di registrazione .
	Usa GUIDE per visualizzare la guida ai programmi di DIRECTV.
	Premi ACTIVE per accedere a funzionalità speciali, servizi, DIRECTV NEWS™ e informazioni.
	Premi LIST per visualizzare l'elenco TO DO dei tuoi programmi. (Non disponibile su tutti i ricevitori DIRECTV)
	Premi EXIT per uscire dalle schermate dei menu e dalla guida ai programmi.
	Usa i tasti freccia per spostarti nella guida ai programmi e nelle schermate dei menu.
	Premi SELECT per scegliere gli elementi evidenziati nelle schermate dei menu o nella guida ai programmi.
	Premi BACK per tornare alla schermata visualizzata in precedenza.
	Premi MENU per visualizzare il menu.
	Usa INFO per visualizzare il canale corrente e le informazioni sul programma quando guardi la TV in diretta o nella guida.
	Premi il tasto YELLOW per scorrere le tracce audio alternative disponibili. Questi tasti colorati potrebbero offrirti più funzionalità. Consulta la guida per l'utente del ricevitore DIRECTV. (Non disponibile su tutti i ricevitori DIRECTV)
	Usa VOL per alzare (o abbassare) il volume del suono. I tasti Volume sono attivi solo quando sono programmati.
	Mentre guardi la TV, usa CHAN (o ) per selezionare il canale successivo più alto (o più basso). Mentre sei nella guida ai programmi o nel menu di DIRECTV, usa PAGE (o ) per scorrere verso l'alto (o verso il basso) i canali disponibili nella guida ai programmi.
	Premi MUTE per disattivare o riattivare l'audio.
	Premi PREV per tornare all'ultimo canale visualizzato.
	Premi i tasti numerici per selezionare direttamente un canale (ad es. 207). Premi DASH per separare i numeri del canale principale e del sottocanale.

INSTALLAZIONE DELLE BATTERIE

1. Sul retro del telecomando, spingi verso il basso lo sportello (come mostrato), fai scorrere il coperchio della batteria e rimuovi le batterie usate.
2. Procurati due (2) nuove batterie alcaline AA. Abbina i loro segni + e - ai segni + e - nel vano batteria, quindi inseriscile.
3. Fai scorrere il coperchio in posizione finché lo sportello della batteria non scatta in posizione.

CONTROLLO DEL RICEVITORE DIRECTV

Il telecomando universale DIRECTV è progettato per darti accesso alle caratteristiche e alle funzioni che si trovano sul tuo telecomando originale. Per usarlo con la tua marca di ricevitore DIRECTV, dovrai programmare il telecomando eseguendo i seguenti passaggi.

Programmazione del telecomando DIRECTV

1. Individua la marca e il numero di modello del ricevitore DIRECTV (sul pannello posteriore o inferiore) e scrivilo negli spazi sottostanti.
2. Individua il codice a 5 cifre per il tuo ricevitore DIRECTV.
3. Accendi il ricevitore DIRECTV.
4. Sposta l'interruttore a scorrimento sull'icona DIRECTV.
5. Tieni premuti i tasti MUTE e SELECT finché la luce verde sotto l'icona DIRECTV non lampeggia due volte, quindi rilascia entrambi i tasti.
6. Usando i tasti numerici, inserisci il codice a 5 cifre. Se eseguito correttamente, la luce verde sotto l'icona DIRECTV lampeggerà due volte.
7. Punta il telecomando verso il ricevitore DIRECTV e premi il tasto di accensione una volta. Il ricevitore DIRECTV dovrebbe spegnersi. Se non si spegne, ripeti i passaggi 3 e 4, provando ogni codice per la tua marca finché non trovi il codice corretto.
8. Per riferimento futuro, scrivi il codice funzionante per il tuo ricevitore DIRECTV nei blocchi sottostanti:

CODICE DIRECTV:

MARCA:
MODELLO:

INFORMAZIONI SUL CONTROLLO DIRECTV

Codici di configurazione per ricevitori DIRECTV

Codici di configurazione per ricevitori HD DIRECTV

Codici di configurazione per DVR DIRECTV

PROGRAMMAZIONE PER CONTROLLARE LA TUA TV

Ora che hai programmato correttamente il nuovo telecomando DIRECTV per far funzionare il tuo ricevitore DIRECTV, vorrai programmare questo telecomando per controllare la tua TV.

1. Accendi la TV.
   NOTA: leggi completamente i passaggi 2-5 prima di procedere. Evidenzia o scrivi i codici e il componente che desideri programmare prima di passare al passaggio 2.
2. Individua il codice a 5 cifre per la tua TV.
3. Sposta l'interruttore a scorrimento su TV.
4. Tieni premuti contemporaneamente i tasti MUTE e SELECT finché la luce verde sotto l'icona TV non lampeggia due volte, quindi rilascia entrambi i tasti.
5. Usando i tasti numerici, inserisci il codice a 5 cifre per la tua marca di TV. Se eseguito correttamente, la luce verde sotto TV lampeggerà due volte.
6. Punta il telecomando verso la tua TV e premi il tasto di accensione una volta. Il ricevitore DIRECTV dovrebbe spegnersi. Se non si spegne, ripeti i passaggi 3 e 4, provando ogni codice per la tua marca finché non trovi il codice corretto.
7. Per riferimento futuro, scrivi il codice funzionante per la tua TV nei blocchi sottostanti:


PROGRAMMAZIONE DEL TASTO TV INPUT

Dopo aver programmato il telecomando DIRECTV per la tua TV, potresti voler attivare il pulsante TV Input.

1. Sposta l'interruttore a scorrimento sulla posizione sotto l'icona TV.
2. Tieni premuti i tasti MUTE e SELECT finché la luce verde sotto l'icona TV non lampeggia due volte, quindi rilascia entrambi i tasti.
3. Usando i tasti numerici, inserisci 9-6-0 (la luce verde sotto l'icona TV lampeggerà due volte)

Ora hai la possibilità di controllare la funzione di selezione dell'ingresso per la tua TV.

DISATTIVAZIONE DEL TASTO DI SELEZIONE DELL'INGRESSO TV

Se vuoi nascondere il pulsante TV INPUT, segui i passaggi da 1 a 3 della sezione precedente. Successivamente, la luce verde lampeggerà 4 volte. Premendo il tasto TV INPUT ora non succederà nulla.

PROGRAMMAZIONE DI ALTRI COMANDI COMPONENTI

La posizione dell'interruttore AV1 e AV2 può essere utilizzata per programmare un videoregistratore, un DVD, uno STEREO, un secondo ricevitore DIRECTV o un secondo televisore con le seguenti istruzioni.

1. Accendere il componente (ad es. lettore DVD) che si desidera programmare.
2. Individuare il codice a 5 cifre per il proprio componente.
3. Spostare l'interruttore a slitta sotto l'icona AV1 (o AV2).
4. Tenere premuti contemporaneamente i tasti MUTE e SELECT finché la luce verde sotto AV1 (o AV2) non lampeggia due volte, quindi rilasciare entrambi i tasti.
5. Utilizzando i tasti numerici, immettere il codice a 5 cifre per la marca del componente da programmare. Se eseguita correttamente, la luce verde sotto TV lampeggerà due volte.
6. Puntare il telecomando verso il componente e premere una volta il tasto di accensione. Il componente dovrebbe spegnersi. Se non si spegne, ripetere i passaggi 3 e 4 provando ogni codice per la propria marca finché non si trova il codice corretto.
7. Ripetere i passaggi da 1 a 6 per programmare un nuovo componente sotto AV2 (o AV1).
8. Per riferimento futuro, annotare il codice funzionante per i componenti programmati sotto AV1 e AV2 nei blocchi sottostanti:

AV1:

COMPONENTE:

AV2:

COMPONENTE:

CODICI PRODUTTORE

Codici di configurazione per TV

Codici di configurazione per videoregistratori

Codici di configurazione per lettori DVD

Codici di configurazione per ricevitori stereo

Codici di configurazione per amplificatori stereo

RICERCA DEL CODICE IN MODALITÀ AV1 O AV2

Se non si è riusciti a trovare il codice per la marca del proprio televisore o componente, è possibile provare una ricerca del codice. Questo processo potrebbe richiedere fino a 30 minuti.

1. Accendere il televisore o il componente.
2. Spostare l'interruttore a slitta sulla posizione AV1, AV2 o TV.
3. Tenere premuti contemporaneamente i tasti MUTE e SELECT finché la luce verde sotto la posizione dell'interruttore selezionata non lampeggia due volte, quindi rilasciare entrambi i tasti.
4. Immettere 9-9-1 seguito da una delle seguenti 4 cifre:

   TIPO DI COMPONENTE	ID COMPONENTE #
   Satellite	0
   TV	1
   VCR/DVD/PVR	2
   STEREO	3



5. Puntare il telecomando verso il televisore o il componente e premere CHAN . Premere ripetutamente CHAN finché il televisore o il componente non si spegne.
   Nota: Ogni volta che CHAN viene premuto, il telecomando passa al codice successivo e l'alimentazione viene trasmessa al componente

6. Quando il televisore o il componente si spegne, smettere di premere il tasto CHAN . Quindi, premere e rilasciare il tasto SELECT.

NOTA: Se la luce lampeggia 3 volte prima che il televisore o il componente risponda, significa che sono stati esaminati tutti i codici e, purtroppo, il codice necessario non è disponibile. È necessario utilizzare il telecomando fornito con il televisore o il componente.

VERIFICA DEI CODICI

Se è stato configurato il telecomando universale DIRECTV utilizzando la PROCEDURA DI RICERCA DEL CODICE, è possibile scoprire il codice a 5 cifre a cui ha risposto il componente con le seguenti istruzioni:

1. Spostare l'interruttore a slitta nella posizione appropriata.
2. Tenere premuti contemporaneamente i tasti MUTE e SELECT finché la luce verde sotto l'interruttore selezionato non lampeggia due volte, quindi rilasciare entrambi i tasti.
3. Immettere 9-9-0 (la luce verde sotto la posizione dell'interruttore selezionata lampeggerà due volte)
4. Per visualizzare la prima cifra del codice, premere e rilasciare il tasto numero 1. Attendere tre secondi e contare il numero di volte in cui la luce verde lampeggia. Annotare questo numero nella casella del codice TV, AV1 o AV2 più a sinistra.
   Nota: se questa parte del codice è "0" (zero), la luce non lampeggerà
5. Ripetere il passaggio 4 altre quattro volte per le cifre rimanenti. Premere il numero 2 per la seconda cifra, 3 per la terza cifra, 4 per la quarta cifra e 5 per la cifra finale.

MODIFICA DEL BLOCCO DEL VOLUME

A seconda di come è stato configurato il telecomando, i tasti VOL e MUTE potrebbero controllare il volume solo sul televisore o su altri componenti, indipendentemente dalla posizione dell'interruttore. Questo telecomando può essere programmato in modo che i tasti VOL e MUTE funzionino SOLO con il componente selezionato sopra l'interruttore a slitta. Per selezionare questa funzione, eseguire i seguenti passaggi:

1. Tenere premuti contemporaneamente i tasti MUTE e SELECT finché la luce verde sotto l'icona DIRECTV non lampeggia due volte e rilasciare entrambi i tasti.
2. Utilizzando i tasti numerici, immettere 9-9-3 (la luce verde lampeggerà due volte dopo il 3).
3. Premere e rilasciare il tasto VOL (la luce verde lampeggerà 4 volte).

Ora i tasti VOL e MUTE funzioneranno SOLO per il componente selezionato dalla posizione dell'interruttore a slitta.

Per bloccare il volume su AV1, AV2 o TV

1. Spostare l'interruttore a slitta sulla posizione AV1, AV2 o TV per bloccare il volume.
2. Tenere premuti contemporaneamente i tasti MUTE e SELECT finché la luce verde sotto l'interruttore selezionato non lampeggia due volte e rilasciare entrambi i tasti.
3. Utilizzando i tasti numerici, immettere 9-9-3 (la luce verde lampeggerà due volte).
4. Premere e rilasciare il tasto SELECT (la luce verde lampeggerà due volte).

RIPRISTINO DELLE IMPOSTAZIONI PREDEFINITE DI FABBRICA

Per ripristinare tutte le funzioni del telecomando alle impostazioni predefinite di fabbrica (l'impostazione originale, appena estratto dalla confezione), seguire questi passaggi.

1. Tenere premuti contemporaneamente i tasti MUTE e SELECT finché la luce verde non lampeggia due volte, quindi rilasciare entrambi i tasti
2. Utilizzando i tasti numerici, immettere 9-8-1 (la luce verde lampeggerà 4 volte).

RISOLUZIONE DEI PROBLEMI

PROBLEMA: La luce sulla parte superiore del telecomando non lampeggia quando si preme un tasto.
SOLUZIONE: Provare a sostituire le batterie.

PROBLEMA: La luce sulla parte superiore del telecomando lampeggia quando si preme un tasto, ma il componente di home entertainment non risponde.
SOLUZIONE: Assicurarsi di puntare il telecomando universale DIRECTV® verso il componente di home entertainment e di trovarsi entro 4,5 metri dal componente che si sta tentando di controllare.

PROBLEMA: Il telecomando universale DIRECTV non controlla il componente di home entertainment o i comandi non vengono riconosciuti correttamente.
SOLUZIONE: Provare tutti i codici elencati per la marca del dispositivo che si sta configurando. Assicurarsi che tutti i componenti di home entertainment possano essere azionati con un telecomando a infrarossi.

PROBLEMA: Il combinato TV/VCR non risponde correttamente.
SOLUZIONE: Utilizzare i codici VCR per la propria marca. Alcune unità combinate possono richiedere sia un codice TV che un codice VCR per il completo funzionamento.

PROBLEMA: CHAN , CHAN , e PREV non funzionano per il proprio televisore RCA.
SOLUZIONE: A causa del design RCA (1983-1987), solo il telecomando originale azionerà queste funzioni.

PROBLEMA: Il cambio di canale non funziona correttamente.
SOLUZIONE: Se il telecomando originale richiedeva la pressione di ENTER per cambiare canale, premere ENTER sul telecomando universale DIRECTV dopo aver inserito un numero di canale.

PROBLEMA: Il telecomando non accende il combinato TV/VCR Sony o Sharp.
SOLUZIONE: Per l'accensione, questi prodotti richiedono la programmazione dei codici TV sul telecomando. Per Sony, utilizzare il codice TV 0000 e il codice VCR 0032. Per Sharp, utilizzare il codice TV 0093 e il codice VCR 0048.
