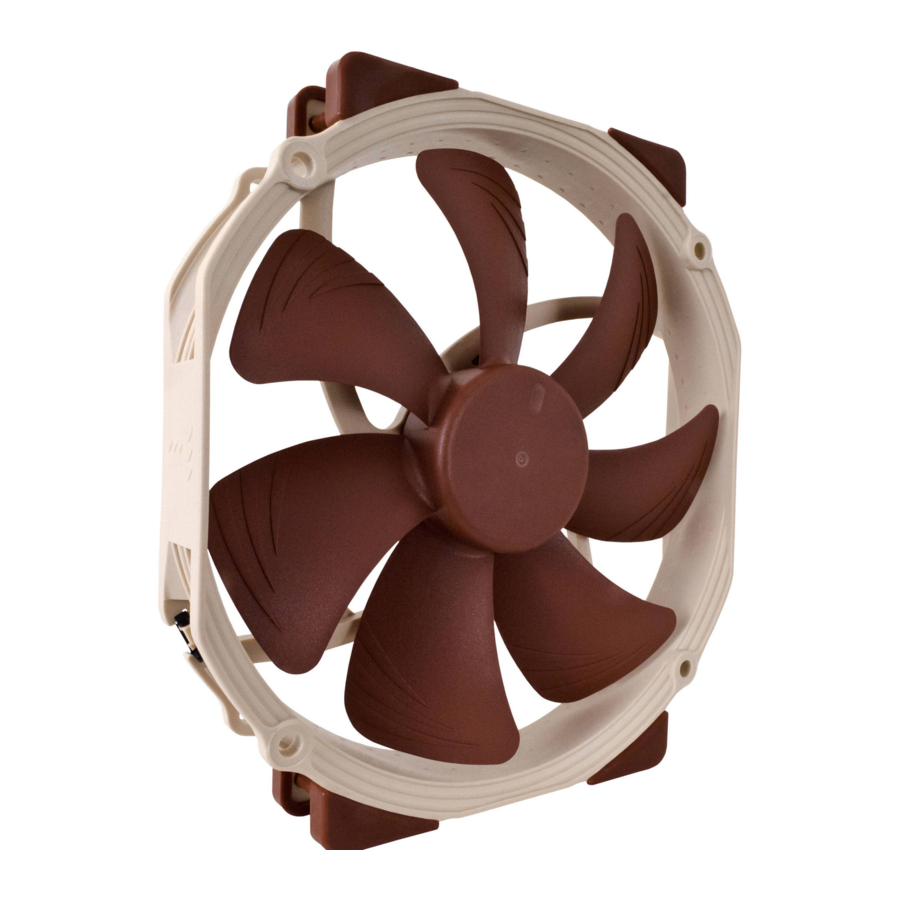

Manuale Noctua NF-A15
Introduzione
Le nostre ventole sono rinomate per la loro impeccabile qualità ed eccezionale longevità e, come tutte le ventole Noctua, la NF-A15 ha un valore MTBF di oltre 150.000 ore, supportato dalla nostra garanzia del produttore di 6 anni. Ogni ventola Noctua viene controllata due volte dal nostro team di controllo qualità per garantirne il perfetto funzionamento prima di lasciare la fabbrica e sono certo che sarete in grado di percepire la ricerca, l'attenzione e la cura che abbiamo dedicato alla realizzazione di questo prodotto.
Questo documento include alcune istruzioni per l'installazione, l'esecuzione e la pulizia della vostra NF-A15. In caso di ulteriori domande, il nostro team di supporto (support@ noctua.at) sarà lieto di assistervi in qualsiasi momento.
Consultate anche le FAQ regolarmente aggiornate sul nostro sito web: http://www.noctua.at/faqs
Installazione
Quando si installa la NF-A15 su un dissipatore di calore, un radiatore o altri dispositivi che utilizzano un meccanismo personalizzato per l'installazione della ventola (clip per ventola, viti proprietarie, ecc.), utilizzare questo meccanismo per l'installazione.
Quando si installa la NF-A15 come ventola per case, è possibile utilizzare sistemi di clip proprietari (se il case è dotato di un sistema di clip per l'installazione della ventola) oppure le viti di montaggio e i supporti antivibrazione in silicone in dotazione. Per installare la ventola utilizzando i supporti in silicone, tirare prima i supporti in silicone attraverso i fori di montaggio del case. Quindi posizionare la ventola sui supporti in silicone e farli passare attraverso i fori di montaggio della ventola:
Se necessario, è possibile rimuovere facilmente i cuscinetti antivibrazione integrati della NF-A15:
Connessione
La NF-A15 è dotata di un connettore per ventola PWM a 4 pin per il controllo completamente automatico della velocità tramite gli header per ventola PWM a 4 pin della scheda madre. Si prega di notare che la ventola può essere collegata anche agli header per ventola a 3 pin della scheda madre. Se collegata agli header per ventola a 3 pin, la NF-A15 funzionerà a piena velocità (a meno che la scheda madre non supporti il controllo della velocità basato sulla tensione).
Se si utilizzano più ventole NF-A15, è possibile utilizzare il cavo a Y in dotazione (NA-YC1) per collegare più ventole a un unico header per ventola PWM. In questo modo, la scheda madre imposterà tutte le ventole collegate per funzionare alla stessa velocità.
La NF-A15 è dotata di un cavo primario corto da 20 cm per ridurre al minimo l'ingombro dei cavi nelle applicazioni tipiche. Se è necessario un cavo più lungo, aggiungere l'estensione da 30 cm in dotazione (NA-EC1).
La NF-A15 è dotata di un adattatore a basso rumore (NA-RC9) che consente di ridurre la velocità della ventola da 1200 a 900 giri/min. È possibile utilizzare l'adattatore per impostare la ventola a una velocità fissa di 900 giri/min (se il controllo della velocità è disattivato) o per limitare la velocità massima a 900 giri/min durante il controllo della velocità PWM.
Pulizia e manutenzione
Le ventole all'interno dei case dei computer tendono ad accumulare polvere durante lunghi periodi di utilizzo. Per mantenere le massime prestazioni, pulire regolarmente le ventole utilizzando uno spolverino, un panno leggermente umido o aria compressa. Fare attenzione a non usare troppa forza per evitare di danneggiare la ventola. Non utilizzare un aspirapolvere perché potrebbe applicare una forza eccessiva alla ventola.
Per garantire un funzionamento perfetto per molti anni di utilizzo, il cuscinetto SSO2 di alta qualità della NF-A15 è completamente sigillato per impedire l'ingresso di particelle di polvere sottili. Si prega di notare che la ventola non è progettata per essere smontata dall'utente. La rimozione della girante dal telaio interromperà la sigillatura del cuscinetto e comporterà la perdita della garanzia.
Riferimenti
Scarica manuale
Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.
