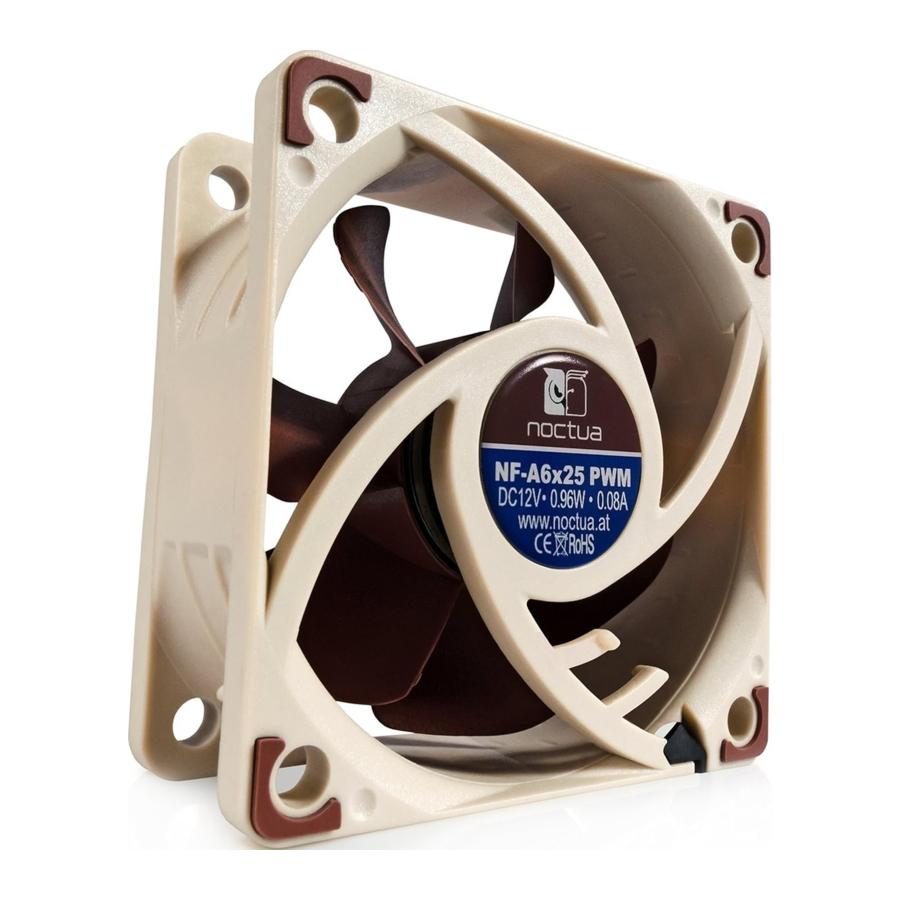

Manuale Noctua NF-A6x25 PWM
Installazione
Quando si installa l'NF-A6x25 PWM su un dissipatore di calore, un radiatore o altri dispositivi che utilizzano un meccanismo personalizzato per l'installazione della ventola (clip per ventola, viti proprietarie, ecc.), utilizzare questo meccanismo per l'installazione.
Quando si installa l'NF-A6x25 PWM come ventola per case, è possibile utilizzare sistemi di clip proprietari (se il case dispone di un sistema di clip per l'installazione della ventola) o le viti di montaggio e i supporti antivibrazione in silicone in dotazione. Per installare la ventola utilizzando i supporti in silicone, tirare prima i supporti in silicone attraverso i fori di montaggio del case. Quindi posizionare la ventola sui supporti in silicone e tirarli attraverso i fori di montaggio della ventola:
Connessione
L'NF-A6x25 PWM è dotato di un connettore per ventola PWM a 4 pin per il controllo automatico della velocità tramite gli header per ventola PWM a 4 pin della scheda madre. Si prega di notare che la ventola può essere collegata anche agli header per ventola a 3 pin della scheda madre. Quando è collegato agli header per ventola a 3 pin, l'NF-A6x25 PWM funzionerà a piena velocità (a meno che la scheda madre non supporti il controllo della velocità basato sulla tensione).
Se si utilizzano più ventole NF-A6x25 PWM, è possibile utilizzare il cavo a Y in dotazione (NA-YC1) per collegare più ventole a un header per ventola PWM. In questo modo, la scheda madre imposterà tutte le ventole collegate per funzionare alla stessa velocità.
L'NF-A6x25 PWM è dotato di un cavo primario corto da 20 cm per ridurre al minimo l'ingombro dei cavi nelle applicazioni tipiche. Se è necessario un cavo più lungo, aggiungere l'estensione da 30 cm in dotazione (NA-EC1).
L'NF-A6x25 PWM è dotato di un adattatore a basso rumore (NA-RC7) che consente di ridurre la velocità della ventola da 3000 a 2100 giri/min. È possibile utilizzare l'adattatore per impostare la ventola a una velocità fissa di 2100 giri/min (se il controllo della velocità è disattivato) o per limitare la velocità massima a 2100 giri/min durante il controllo della velocità PWM.
Pulizia e manutenzione
Le ventole all'interno dei case dei computer tendono ad accumulare polvere per lunghi periodi di utilizzo. Per mantenere le massime prestazioni, pulire regolarmente le ventole utilizzando uno spolverino, un panno leggermente umido o aria compressa. Prestare attenzione a non usare troppa forza per evitare di danneggiare la ventola. Non utilizzare un aspirapolvere in quanto potrebbe applicare una forza eccessiva alla ventola.
Per garantire un funzionamento impeccabile per molti anni di utilizzo, il cuscinetto SSO2 di alta qualità dell'NF-A6x25 PWM è completamente sigillato per impedire l'ingresso di particelle di polvere sottili. Si prega di notare che la ventola non è progettata per essere smontata dall'utente. La rimozione della girante dal telaio romperà la tenuta del cuscinetto e comporterà la perdita della garanzia.
Questo documento include alcune istruzioni per l'installazione, il funzionamento e la pulizia del tuo NF-A6x25 PWM. In caso di ulteriori domande, il nostro team di supporto (support@noctua.at) sarà lieto di assisterti in qualsiasi momento.
Si prega di consultare anche le FAQ regolarmente aggiornate sul nostro sito web: http://www.noctua.at/faqs
