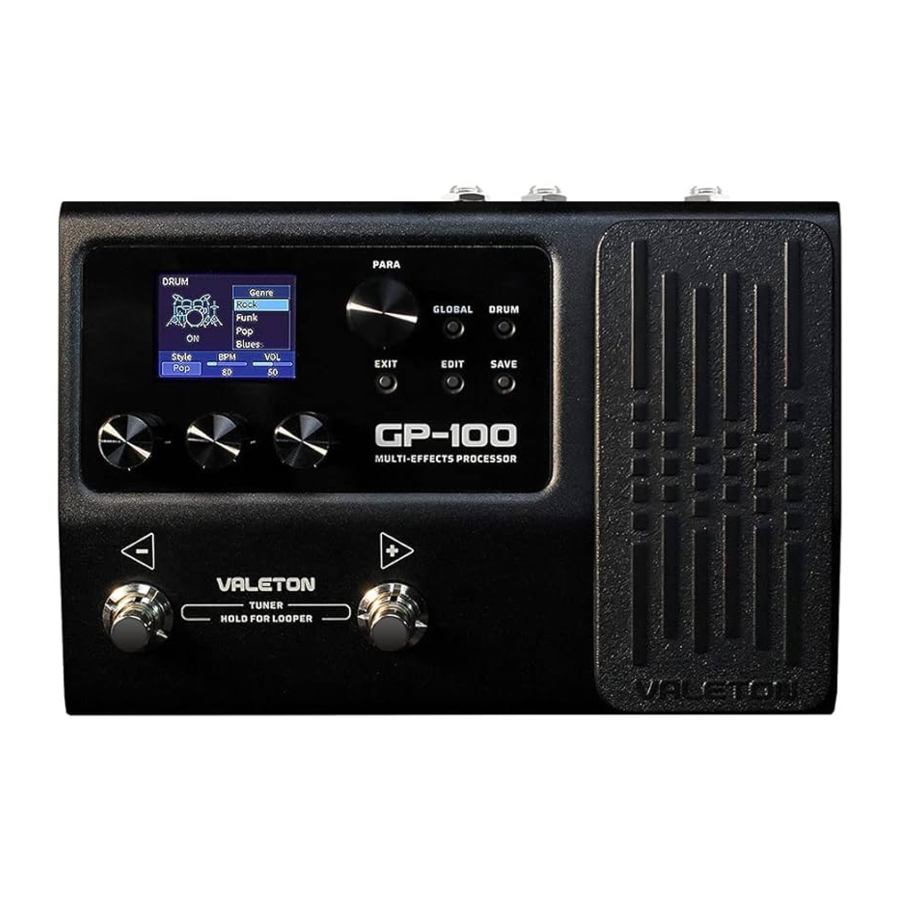

Valeton GP-100 нұсқаулығы

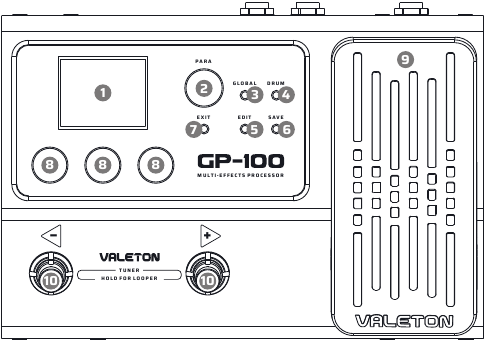

Панельмен таныстыру

1. LCD дисплейі
   Бұл дисплей GP-100 патч нөмірлерін, патч атауын және басқа операциялық ақпаратты көрсетеді.
2. PARA тұтқасы (кіру батырмасымен)
   Бұл тұтқаны бұрау немесе басу арқылы мәзірлерді өзгертуге және параметрлерді реттеуге болады.
3. GLOBAL батырмасы
   GP-100 ғаламдық параметрлерін өңдей алатын Global Settings (Ғаламдық параметрлер) мәзіріне кіру үшін осы батырманы басыңыз.
4. DRUM батырмасы
   Барабанды ойнату үшін осы батырманы басыңыз. Барабан параметрлерін (стиль, ырғақ және дыбыс деңгейі) өңдей алатын Drum Machine Edit (Барабан машинасының өңдеу) мәзіріне кіру үшін осы батырманы басып тұрыңыз. Drum Machine Edit (Барабан машинасының өңдеу) мәзірінде барабан машинасын қосу/өшіру үшін DRUM батырмасын немесе PARA тұтқасын басыңыз.
5. EDIT батырмасы
   Кез келген мәзірде Edit Settings (Параметрлерді өңдеу) мәзіріне кіру үшін осы батырманы басыңыз.
6. SAVE батырмасы
   Патч өзгертілген сайын, параметр өзгертілгенін көрсету үшін негізгі дисплейде * белгішесі көрсетіледі. Патчты сақтау, қайта атау немесе көшіру үшін SAVE батырмасын пайдаланыңыз. Өзгертілген параметрді сақтау үшін осы батырманы қайтадан басыңыз.
7. EXIT батырмасы
   Кез келген мәзірде алдыңғы мәзірге қайта оралу үшін осы батырманы басыңыз.
8. Жылдам кіру тұтқалары
   Экранның төменгі жағындағы параметрлерді реттеу үшін пайдаланыңыз. Әрбір тұтқа дисплейдегі параметрге сәйкес функцияда өзгереді.
9. Экспрессия педалі
   Шығару дыбыс деңгейін қоса алғанда, бір немесе бірнеше эффектінің параметрін басқару үшін пайдаланыңыз.
10. [-] Аяқ қосқышы / [+] Аяқ қосқышы
    Бұл аяқ қосқыштары тюнерді, патчтарды жылжытуды, тіркестерді іске қосу/тоқтату/жазуды және басқа функцияларды басқару үшін қолданылады. Олардың функциясы сіз қазір пайдаланып жатқан аяқ қосқыш режиміне байланысты болады.

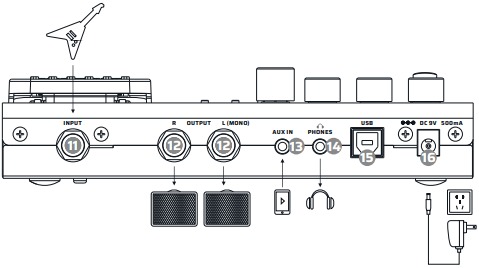

11. INPUT ұясы
    Гитараны қосуға арналған 1/4" моно аудио ұясы.
12. OUTPUT L / OUTPUT R ұясы
    1/4" TS шығыс интерфейстерін моно немесе стерео жұмыс үшін конфигурациялауға болады. Оларды бір гитара динамигіне, стерео гитара динамиктерінің жұбына немесе тікелей PA немесе жазу құрылғысының кірісіне қосу үшін пайдаланыңыз.
13. AUX IN ұясы
    Жаттығу мен джем үшін сыртқы құрылғыларды (телефон, MP3 ойнатқыш) қосуға арналған 1/8" TRS кірісі.
14. PHONES ұясы
    Құлаққаптарды қосуға арналған 1/8" TRS шығысы.
15. USB ұясы
    USB 2.0 Type-B GP-100 бағдарламалық құралымен пайдалану үшін компьютеріңізге қосылады немесе USB аудио интерфейсі ретінде компьютеріңізге/смартфоныңызға қосылады.
16. DC 9V ұясы
    Қуат талаптары: DC 9V, 500mA.

Экранмен таныстыру

1. Патч нөмірі
2. Патч атауы
3. Аяқ қосқыш режимі
4. Негізгі дыбыс деңгейі
5. Патч BPM
6. Патч дыбыс деңгейі
7. EXP педалінің күйі
8. Патч күйі
9. Барабан күйі

Жұмысты бастау

1. Құрылғыны қосыңыз. Гитараңызды GP-100 кіріс ұясына қосыңыз және UNBALANCED OUTPUT L-ден күшейткішке кабель өткізіңіз.
   Есіңізде болсын:
   1. Күшейткіштің дыбыс деңгейін төмендетіңіз.
   2. Егер оның FX Loop Return болса, кабеліңізді күшейткіштің FX Loop Return-ға қосыңыз.
2. GP-100 дыбыс деңгейі тұтқасын толық төмендетіңіз, содан кейін қуат көзін қосыңыз және GP-100 құрылғысын қосыңыз.
3. Ішектеріңізді баптаңыз. Tuner экранын шығару үшін [-] және [+] аяқ қосқышын басыңыз. Әрбір ішекті жұлып, экранның ортасына жетіп, жасыл түске боялғанша баптаңыз. Барлық ішектер бапталған кезде, тюнерден шығу үшін кез келген аяқ қосқышты қайтадан түртіңіз.
4. Патчты таңдаңыз. Өзіңізге ұнайтын патчты таңдау үшін [-] немесе [+] аяқ қосқышын түртіңіз.

Техникалық сипаттамалар

Техникалық сипаттамалар
A/D/A түрлендіргіші: 24 биттік жоғары өнімді аудио
Үлгі алу жиілігі: 44,1 кГц
SNR: 110 дБ
Бір уақыттағы максималды эффектілер: 9
Алдын ала орнатылған жад: 99 Пайдаланушы патчтары/99 Зауыттық патчтар
Looper: 90 секунд жазу уақыты
Барабан машинасы: 100 үлгі

Аналогтық кіріс қосылымдары
Гитара кірісі: 1/4" теңгерімсіз (TS)
Кіріс кедергісі: 1M Ом
Aux кірісі: 1/8" Стерео (TRS)
Aux кіріс кедергісі: 10k Ом

Аналогтық шығыс қосылымдары
Сол/Оң жақ шығыстары: 1/4" теңгерімсіз (TS)
Сол/Оң жақ шығыс кедергісі: 1k Ом
Құлаққап шығысы: 1/8" Стерео (TRS)
Құлаққап шығыс кедергісі: 47 Ом

Сандық қосылымдар
USB порты: USB 2.0 Type-B порты

USB жазу сипаттамасы
Үлгі алу жылдамдығы: 44,1 кГц
Биттік тереңдік: 16 биттік немесе 24 биттік қолдау көрсетеді

Өлшемі мен салмағы
Өлшемдері: 198 мм(Е) x 134 мм(Т) x 28 мм(Б)
Бірлік салмағы: 800г

Қуат
Қуат талаптары: DC 9V, 500mA

GP-100 бағдарламалық құралы үшін QR кодын сканерлеңіз.

www.valeton.net
