Valeton GP-200 нұсқаулығы

Мазмұны

Панельмен таныстыру

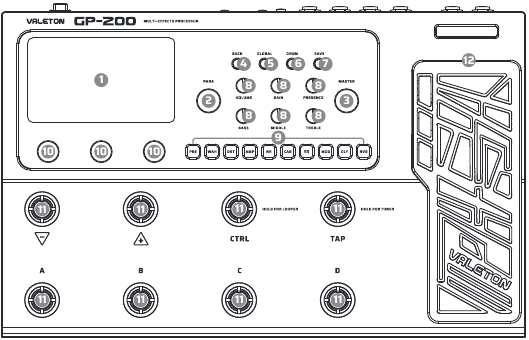

Панельмен таныстыру - 1-бөлім
Панельмен таныстыру - 2-бөлім

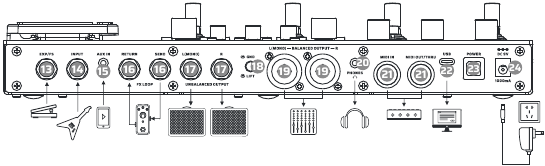

Панельмен таныстыру - 3-бөлім

  1. LCD дисплейі
    4,3 дюймдік түрлі-түсті LCD GP-200 патч нөмірлерін, патч атауын және басқа да операциялық ақпаратты көрсетеді.
  2. PARA тұтқасы (кіру батырмасымен)
    Мәзірлерді таңдау және параметрлерді реттеу үшін бұраңыз.
  3. MASTER тұтқасы
    GP-200 негізгі шығыс дыбыс деңгейін басқару үшін бұраңыз.
  4. BACK батырмасы
    Алдыңғы мәзірге оралу үшін басыңыз.
  5. GLOBAL батырмасы
    GP-200 жаһандық параметрлерін өңдей алатын Global Setting (Жаһандық параметрлер) мәзіріне кіру үшін басыңыз.
  6. DRUM батырмасы
    Барабанды ойнату үшін басыңыз. Барабан параметрлерін (стиль, ырғақ, дыбыс деңгейі) өңдей алатын Drum Machine Edit (Барабан машинасының өңдеу) мәзіріне кіру үшін ұзақ басып тұрыңыз.
  7. SAVE батырмасы
    Патч өзгертілген сайын, негізгі дисплей параметр өзгертілгенін көрсететін белгіні көрсетеді. Патчты сақтау, қайта атау немесе көшіру үшін SAVE батырмасын пайдаланыңыз. Өзгертілген параметрді сақтау үшін SAVE батырмасын қайтадан басыңыз.
  8. AMP тұтқалары
    Нағыз күшейткіш сияқты, AMP модулін нақты уақытта басқарыңыз.
  9. Модуль батырмалары
    Модульдің Edit Settings (Параметрлерді өңдеу) мәзіріне кіру үшін басыңыз. Модульді қосу/өшіру үшін басып тұрыңыз.
  10. Жылдам кіру тұтқалары
    Экранның төменгі жағындағы параметрлерді реттеу үшін бұраңыз. Әрбір тұтқа дисплейдегі параметрге сәйкес функцияда әртүрлі болады.
  11. 8 аяқ қосқыштары
    Патчтарды өзгерту, эффектілерді қосу/өшіру, ырғақты орнату және т.б. үшін пайдаланыңыз.
  12. Экспрессия педалі
    Бір немесе бірнеше эффектінің параметрін басқару үшін пайдаланыңыз.
  13. EXP/FS ұясы
    Сыртқы экспрессия педалін/аяқ қосқыш контроллерін қосуға арналған 1/4" TRS кірісі.
  14. INPUT ұясы
    Гитара немесе басқа аспаптарға арналған 1/4" моно кіріс қосылымы.
  15. AUX IN ұясы
    Аудио ойнатқышты қосуға және бірге ойнатуға (немесе жазуға) арналған 1/8" TRS кірісі.
  16. FX LOOP (SEND/RETURN) ұясы
    Бұл 1/4" ұяларды сыртқы стомпбокстарды тоныңызға енгізу үшін FX ілмегі ретінде пайдалануға болады.
  17. БАЛАНСТАЛМАҒАН ШЫҒУ (Моно шығу үшін L)
    Гитара күшейткішіне, FRFR динамигіне(теріне) немесе басқа да ойнату жүйесіне қосылу үшін 1/4" TS кабелдерін пайдаланыңыз. Бір күшейткішті немесе динамикті пайдаланған кезде, тек L (MONO) ұясын қосыңыз.
  18. GND/LIFT қосқышы
    Жер контурынан туындаған шуды болдырмау үшін екі XLR қосқышының жерге қосылуын ажырату үшін GND/LIFT қосқышын GND күйіне бұраңыз (Ground Lift). LIFT күйіне бұрылғанда, XLR желісі әдеттегідей жерге қосылады.
  19. БАЛАНСТАЛҒАН ШЫҒУ (Моно шығу үшін L)
    Студиялық жабдыққа, араластырғышқа, PA немесе FRFR динамигіне(теріне) қосылу үшін балансталған XLR кабелдерін пайдаланыңыз. Бір күшейткішті немесе динамикті пайдаланған кезде, тек L (MONO) ұясын қосыңыз.
  20. PHONES ұясы
    Құлаққаптарды қосуға арналған 1/8" TRS шығысы.
  21. MIDI ұялары
    Сюда сыртқы MIDI құрылғысын қосыңыз.
  22. USB ұясы
    USB 2.0 Type-C портын Mac және Windows компьютерлеріне қосу арқылы GP-200 кірістірілген DI, Re-amping және MIDI функционалдығы бар жоғары сапалы аудио интерфейсі ретінде де жұмыс істейді.
  23. POWER қосқышы
    Қуатты қосыңыз.
  24. DC 9V ұясы
    Қуат талаптары: DC 9V, 1000mA,

Экранмен таныстыру

Экранмен таныстыру

  1. Патч нөмірі
  2. Патч атауы
  3. Патч дыбыс деңгейінің мониторы
  4. Патч BPM
  5. Патч дыбыс деңгейі
  6. EXP педалінің күйі
  7. Патч күйі
  8. Барабан күйі
  9. Ағымдағы аяқ қосқышының параметрі
  10. Жылдам реттеу параметрлері

Техникалық сипаттамалар

A/D/A түрлендіргіші: 24 биттік жоғары өнімді аудио
Іріктеу жиілігі: 44,1 kHz SNR: 110dB
Модуль: 11, бір уақытта пайдалануға болады
Патч жады: 256 патч ұясы, 100 зауыттық патч
Лупер: 180 секунд жазу уақыты
Барабан машинасы: 100 үлгі
MIDI(IN/OUT/THRU): 5 істікті MIDI қосқыштары

Аналогтық кіріс қосылымдары
Гитара кірісі: 1/4" теңгерілмеген (TS)
Кіріс кедергісі: 4.7M Ом (A.GT),
1M Ом (E.GT), 10k Ом (Line)
Қайтару кірісі: 1/4" теңгерілмеген (TS)
Қайтару кіріс кедергісі: 100k Ом
Қосымша кіріс: 1/8" стерео (TRS)
Қосымша кіріс кедергісі: 10k Ом

Аналогтық шығыс қосылымдары
L/R теңгерілмеген шығыстары: 1/4' TS ұялары
L/R теңгерілмеген шығыс кедергісі: 1k Ом
L/R балансталған шығыстары: XLR ұялары
L/R шығыс кедергісі: 1k Ом
Send шығысы: 1/4" теңгерілмеген (TS)
Send шығыс кедергісі: 1k Ом
Құлаққап шығысы: 1/8" стерео (TRS)
Құлаққап шығыс кедергісі: 22 Ом

Сандық қосылымдар
USB порты: USB 2.0 Type-C порты
USB жазу сипаттамасы
Іріктеу жылдамдығы: 44,1 kHz
Биттік тереңдік: 16 бит немесе 24 бит қолдайды

Өлшемі және салмағы
Өлшемдері: 345mm(Е) x 220mm(Т) x 62.5mm(Б)
Құрылғы салмағы: 2.37kg

Қуат
Қуат талаптары: DC 9V, 1000mA,

Жұмысты бастау

  1. Құрылғыны қосыңыз. Гитараңызды GP-200 кіріс ұясына қосыңыз және UNBALANCED OUTPUT L (MONO) (БАЛАНСТАЛМАҒАН ШЫҒУ L (МОНО)) ұясынан күшейткішіңізге кабель жүргізіңіз.
    Есіңізде болсын:
    1. Күшейткіш дыбыс деңгейін төмендетіңіз.
    2. Кабеліңізді оның FX Loop Return (FX ілмегінің қайтарымы) ұясына қосыңыз (егер бар болса).
  2. GP-200 MASTER (MASTER) тұтқасын толығымен төмен қарай бұраңыз, содан кейін қуат көзін қосып, GP-200 құрылғысын қосыңыз.
  3. Ішектерді баптаңыз. Tuner (ТЮНЕР) экранын шығару үшін TAP (HOLD FOR TUNER) (ТЮНЕР ҮШІН ҰСТАП ТҰРЫҢЫЗ) аяқ қосқышын басып тұрыңыз. Әрбір ішекті шертіп, қадамы экранның ортасына жетіп, жасыл түске боялғанша баптаңыз. Барлық ішектер бапталған кезде, тюнерден шығу үшін аяқ қосқыштардың бірін қайтадан түртіңіз.
  4. Патчты таңдаңыз. A, B, C, D аяқ қосқышын түртіп, өзіңізге ұнайтын патчты таңдаңыз. Банктер арқылы артқа жылжу үшін BANK- (БАНК-) аяқ қосқышын, ал банктер арқылы алға жылжу үшін BANK+ (БАНК+) аяқ қосқышын түртіңіз.

※ Өнімді жақсарту мақсатында өнімдердің техникалық сипаттамалары және/немесе мазмұны (соның ішінде, бірақ олармен шектелмей, сыртқы көрінісі, қаптама дизайны, нұсқаулық мазмұны, керек-жарақтары, өлшемі, параметрлері мен дисплей экраны) алдын ала ескертусіз өзгертілуі мүмкін. Нақты ұсыныстар үшін жергілікті жеткізушімен тексеріңіз. Техникалық сипаттамалар мен мүмкіндіктер (соның ішінде, бірақ олармен шектелмей, сыртқы көрінісі, түстері мен өлшемі) қоршаған орта факторларына байланысты модельге байланысты өзгеруі мүмкін және барлық суреттер иллюстрациялық болып табылады.

GP-200 бағдарламалық құралы үшін QR кодын сканерлеңіз.
