CONDTROL SMART 20 - Лазерлік қашықтық өлшеуіштің нұсқаулығы

Мазмұны

ФУНКЦИЯЛАРЫ/ҚОЛДАНЫЛУЫ

SMART 20 лазерлік қашықтық өлшеуіші үй ішіндегі құрылыс аймақтарындағы қашықтықты өлшеуге арналған.

ЖИНАҚТАМАСЫ

  1. Лазерлік қашықтық өлшеуіш – 1 дана.
  2. Батареялар (ААА типі) - 2 дана.
  3. Пайдаланушы нұсқаулығы – 1 дана.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Жұмыс диапазоны 0,2...20м*
Көрсетілетін ең кіші бірлік 1мм
Өлшеу дәлдігі ±3мм**
Лазер түрі II класс, 630-670нм, < 1мВт
Үздіксіз өлшеу (қадағалау) +
Дисплейдің жарықтандыруы +
Лазердің автоматты түрде өшірілуі 30 сек.
Лазерлік қашықтық өлшеуіштің автоматты түрде өшірілуі 180 сек.
Сақтау температурасы -10...+60°С
Жұмыс температурасы 0...+40°С
Батарея 2 х 1.5V AAA LR3 (сілтілік)
Батареяның қызмет ету мерзімі 5000 өлшеуге дейін
Өлшемдері 100х40х25мм
Салмағы 80г

* Күндізгі жарықта немесе нысанның шағылыстыру қасиеттері нашар болса, өлшеу диапазонын арттыру үшін шағылыстырғыш тақтайшаны пайдаланыңыз.
** Қолайлы жағдайларда (нысан бетінің жақсы қасиеттері, бөлме температурасы) 10 м-ге дейін. Қолайсыз жағдайларда, мысалы, күннің қатты сәулесі, нашар шағылысатын нысан беті немесе температураның айтарлықтай өзгеруі сияқты жағдайларда, дәлдік 10 м-ден астам қашықтықта төмендеуі мүмкін.

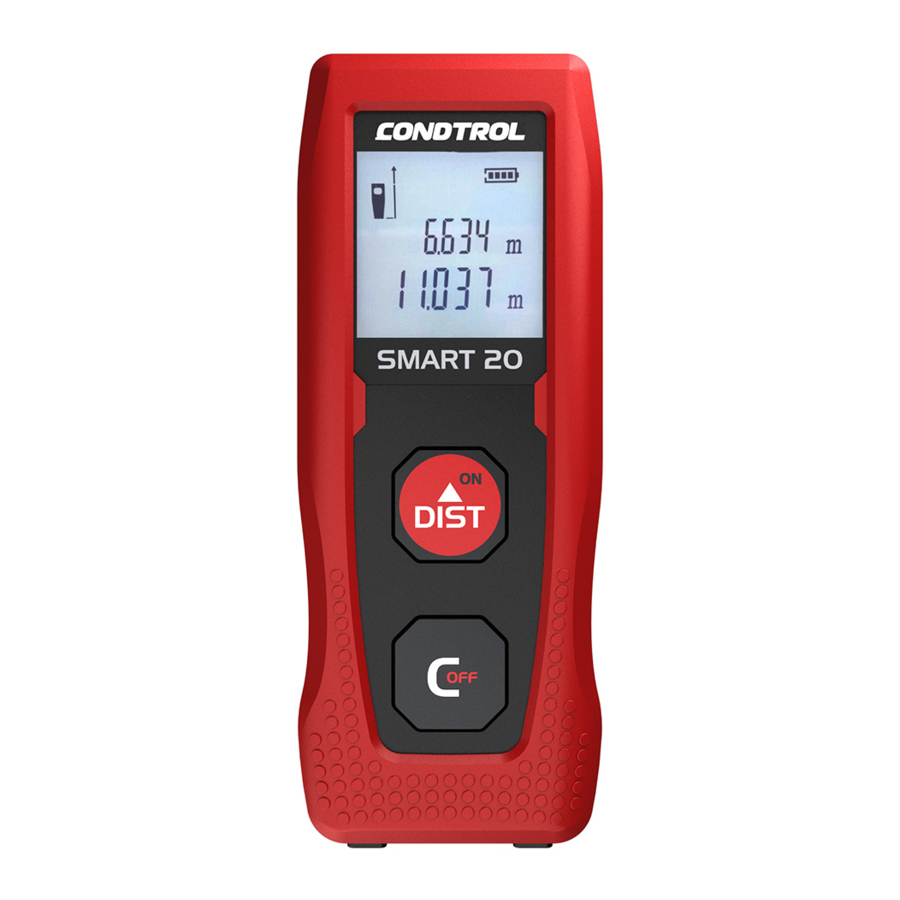

ӨНІМ СИПАТТАМАСЫ

ӨНІМ СИПАТТАМАСЫ

Дисплей

  1. Негізгі дисплей жолы
  2. Қосымша дисплей жолы
  3. Батарея зарядының деңгейі
  4. Өлшеу бірлігі
  5. Лазер сәулесінің индикациясы
  6. Анықтама нүктесі

ЖҰМЫС ІСТЕУ ТӘРТІБІ

Батареяларды салу/ауыстыру
Батарея қақпағын алыңыз. Батареяларды дұрыс полярлықты сақтай отырып салыңыз. Батарея қақпағын қайта орнына қойыңыз. Коррозия мен батареяның зарядының таусылуын болдырмау үшін құрылғы ұзақ уақыт пайдаланылмаған кезде батареяларды шығарып алыңыз. Екі батареяны да бір уақытта ауыстыру керек. Екі батарея да бірдей заряд деңгейімен бірдей бренд болуы керек. Дисплейде белгішесін көргенде батареяларды ауыстырыңыз.

Қосу/өшіру
Қосу: батырмасын 1 секунд басып тұрыңыз.
Құрылғы қосылып, қашықтықты бір рет өлшеу режиміне өтеді. Лазер сәулесі бір уақытта қосылады. Лазер сәулесі соңғы операциядан кейін 30 секундтан соң автоматты түрде өшеді.
Өшіру: батырмасын 1 секунд басып тұрыңыз..
Батарея қуатын үнемдеу үшін құрылғы соңғы операциядан кейін 3 минут ішінде автоматты түрде өшеді.

Дисплейдің жарықтандыруы
Құрылғы қосулы болғанда, батырмасын басқанда жарықтандыру автоматты түрде қосылады. Жарықтандыру соңғы операциядан кейін 10 секундтан соң автоматты түрде өшеді.

Анықтама нүктесі
Анықтама нүктесі - құрылғының төменгі жағы.

Өлшеу бірлігі.

Анықтама нүктесін таңдау үшін және батырмаларын бір уақытта басыңыз – м (метр) немесе ft (фут).

ӨЛШЕУЛЕР

  1. Қашықтықты бір рет өлшеу
    Құрылғыны қосу үшін батырмасын қысқа басыңыз. Лазер сәулесі қосылады. Лазер сәулесін нысанға бағыттаңыз және қашықтықты бір рет өлшеу үшін батырмасын қысқа басыңыз. Өлшеу нәтижесі дисплейдегі негізгі жолда пайда болады. Қашықтықты келесі рет бір рет өлшеу үшін лазер сәулесін қосу үшін батырмасын басыңыз, содан кейін қайтадан батырмасын басыңыз..

  1. Үздіксіз өлшеу (қадағалау)
    Қашықтықты бір рет өлшеу режимінде батырмасын 1 секунд басып тұрыңыз. Құрылғы соңғы өлшенген мәнді көрсете отырып, өлшеулерді бірінен соң бірін жүргізеді. Үздіксіз өлшеуді тоқтату үшін немесе батырмасын басыңыз.. Режимнен шығу үшін батырмасын қысқа басыңыз..

ХАБАРЛАМА КОДТАРЫ

Жұмыс істеу кезінде дисплейде келесі кодтар/белгішелер пайда болуы мүмкін:

Хабарлама Себебі Шешімі
204 Есептеу қатесі Пайдаланушы нұсқаулығын қараңыз, процедураны қайталаңыз.
208 Шамадан тыс ток Дистрибьюторға немесе уәкілетті қызмет көрсету орталығына хабарласыңыз.
220 Батарея заряды аз Батареяларды ауыстырыңыз.
252 Жұмыс температурасы тым жоғары Құрылғыны 0...+40 0 С ішіндегі температураға дейін салқындатыңыз.
253 Жұмыс температурасы тым төмен Құрылғыны 0...+40 0 С ішіндегі температураға дейін жылытыңыз
255 Қабылданған сигнал тым әлсіз Жақсырақ шағылыстыру қасиеттері бар бетке қарсы өлшеулер жүргізіңіз. Шағылыстырғыш тақтайшаны пайдаланыңыз.
256 Қабылданған сигнал тым күшті Төменірек шағылыстыру қасиеттері бар бетке қарсы өлшеулер жүргізіңіз. Шағылыстырғыш тақтайшаны пайдаланыңыз.
261 Өлшеу диапазонынан тыс Осы құрылғы үшін қолайлы диапазон ішінде өлшеулер жүргізіңіз.
500 Аппараттық құрал қатесі Құрылғыны бірнеше рет қосыңыз/өшіріңіз. Егер бұл қате әлі де пайда болса, дистрибьюторға немесе уәкілетті қызмет көрсету орталығына хабарласыңыз.
