CONDTROL SMART 20 - Lazerinio atstumo matuoklio instrukcija

Turinys

1 FUNKCIJOS/TAIKYMAS
2 PAKUOTĖ
3 SPECIFIKACIJOS
4 PRODUKTO APRAŠYMAS
5 VEIKIMAS
6 MATAVIMAI
7 PRANEŠIMŲ KODAI
8 Atsisiųsti instrukciją
9 Kitomis kalbomis

FUNKCIJOS/TAIKYMAS

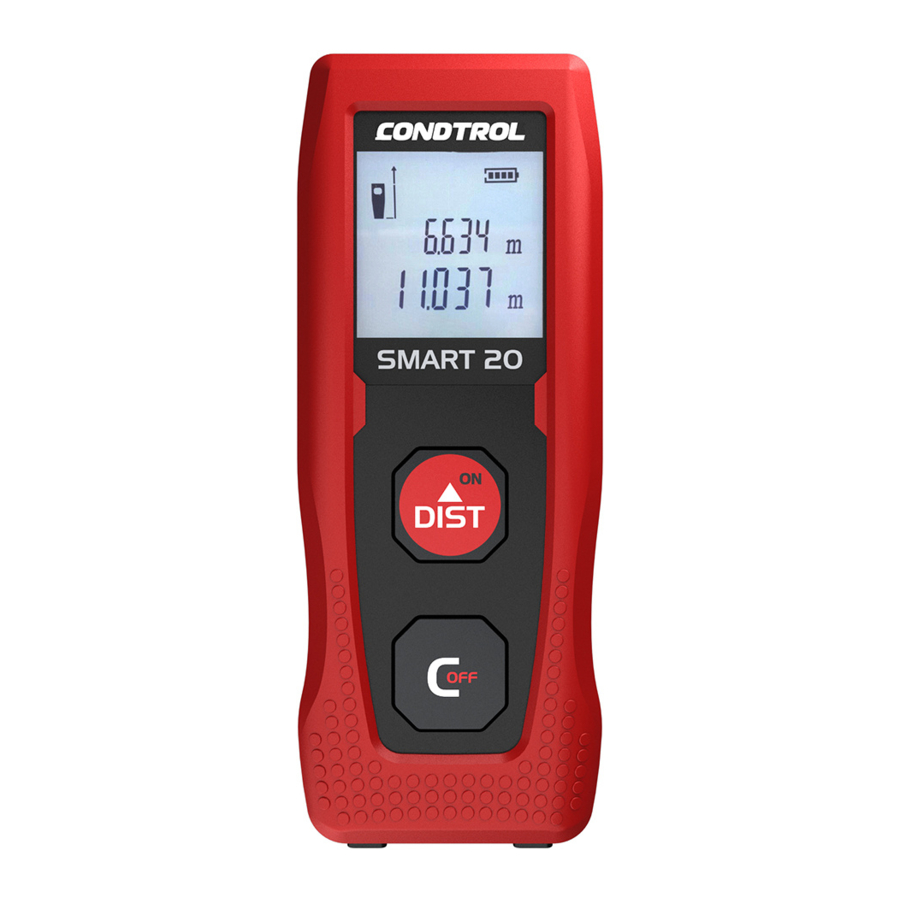

Lazerinis atstumo matuoklis SMART 20 skirtas atstumui matuoti patalpų statybos vietose.

PAKUOTĖ

Lazerinis atstumo matuoklis – 1 vnt.
Baterijos (ААА tipo) – 2 vnt.
Vartotojo vadovas – 1 vnt.

SPECIFIKACIJOS

Darbinis diapazonas	0,2...20m*
Mažiausias rodomas vienetas	1mm
Matavimo tikslumas	±3mm**
Lazerio tipas	II klasė, 630-670nm, < 1mW
Nuolatinis matavimas (sekimas)	+
Ekrano apšvietimas	+
Automatinis lazerio išjungimas	30sek.
Automatinis lazerinio atstumo matuoklio išjungimas	180sek.
Laikymo temperatūra	-10...+60°С
Darbinė temperatūra	0...+40°С
Baterija	2 х 1.5V AAA LR3 (šarminės)
Baterijos veikimo trukmė	iki 5000 matavimų
Matmenys	100х40х25mm
Svoris	80g

* Naudokite atspindinčią plokštelę, kad padidintumėte matavimo diapazoną dienos šviesoje arba jei taikinys turi silpnas atspindžio savybes.
** Palankiomis sąlygomis (geros taikinio paviršiaus savybės, kambario temperatūra) iki 10 m. Nepalankiomis sąlygomis, tokiomis kaip intensyvi saulės šviesa, blogai atspindintis taikinio paviršius arba dideli temperatūros svyravimai, tikslumas gali sumažėti esant didesniam nei 10 m atstumui.

PRODUKTO APRAŠYMAS

Ekranas

Pagrindinė ekrano eilutė
Antrinė ekrano eilutė
Baterijos įkrovos lygis
Matavimo vienetas
Lazerio spindulio indikacija
Atskaitos taškas

VEIKIMAS

Baterijų įdėjimas/keitimas
Nuimkite baterijų dangtelį. Įdėkite baterijas, laikydamiesi teisingo poliškumo. Uždėkite baterijų dangtelį atgal. Išimkite baterijas, kai prietaisas ilgą laiką nenaudojamas, kad išvengtumėte korozijos ir baterijų išsikrovimo. Abi baterijos turi būti pakeistos vienu metu. Abi baterijos turi būti to paties prekės ženklo ir to paties įkrovos lygio. Pakeiskite baterijas, kai ekrane pamatysite simbolį .

Įjungimas/išjungimas
Įjungimas: paspauskite ir palaikykite 1 sek. mygtuką .
Prietaisas įsijungs ir pereis į vieno atstumo matavimo režimą. Lazerio spindulys įsijungs vienu metu. Lazerio spindulys automatiškai išsijungia po 30 sekundžių po paskutinės operacijos.
Išjungimas: paspauskite ir palaikykite 1 sek. mygtuką .
Siekdami taupyti baterijos energiją, prietaisas automatiškai išsijungs per 3 minutes po paskutinės operacijos.

Ekrano apšvietimas
Kai prietaisas įjungtas, apšvietimas įsijungia automatiškai, kai paspaudžiate mygtuką . Apšvietimas automatiškai išsijungs po 10 sekundžių po paskutinės operacijos.

Atskaitos taškas
Atskaitos taškas yra apatinis prietaiso galas.

Matavimo vienetas.

Vienu metu paspauskite mygtukus ir , kad pasirinktumėte atskaitos tašką – m (metras) arba ft (pėda).

MATAVIMAI

Vieno atstumo matavimas
Trumpai paspauskite mygtuką , kad įjungtumėte prietaisą. Lazerio spindulys bus įjungtas. Nukreipkite lazerio spindulį į taikinį ir trumpai paspauskite mygtuką , kad atliktumėte vieno atstumo matavimą. Matavimo rezultatas bus rodomas pagrindinėje ekrano eilutėje. Norėdami atlikti kitą vieno atstumo matavimą, paspauskite mygtuką , kad įjungtumėte lazerio spindulį, ir tada vėl paspauskite .

Nuolatinis matavimas (sekimas)
Kai esate vieno atstumo matavimo režime, paspauskite ir palaikykite 1 sek. mygtuką . Prietaisas atliks matavimus vienas po kito, rodydamas paskutinę išmatuotą vertę. Norėdami sustabdyti nuolatinį matavimą, paspauskite mygtuką arba . Norėdami išeiti iš režimo, trumpai paspauskite .

PRANEŠIMŲ KODAI

Eksploatacijos metu ekrane gali pasirodyti šie kodai/simboliai:

Pranešimas	Priežastis	Sprendimas
204	Skaičiavimo klaida	Žr. vartotojo vadovą, pakartokite procedūrą.
208	Per didelė srovė	Susisiekite su platintoju arba įgaliotuoju aptarnavimo centru.
220	Baterijos išsikrovusios	Pakeiskite baterijas.
252	Per aukšta darbinė temperatūra	Atvėsinkite prietaisą iki temperatūros, esančios 0...+40 0 С ribose.
253	Per žema darbinė temperatūra	Pašildykite prietaisą iki temperatūros, esančios 0...+40 0 С ribose
255	Gautas signalas yra per silpnas	Atlikite matavimus ant paviršiaus, kuris geriau atspindi. Naudokite atspindinčią plokštelę.
256	Gautas signalas yra per stiprus	Atlikite matavimus ant paviršiaus, kuris blogiau atspindi. Naudokite atspindinčią plokštelę.
261	Už matavimo diapazono ribų	Atlikite matavimus diapazone, kuris yra priimtinas šiam prietaisui.
500	Aparatinės įrangos klaida	Kelis kartus įjunkite/išjunkite prietaisą. Jei ši klaida vis dar pasirodo, susisiekite su platintoju arba įgaliotuoju aptarnavimo centru.
