Traveller 9000 Шынжырының нұсқаулығы
- 1 Өнімділік сипаттамалары
- 2 Өнімге шолу
- 3 ОРНАТУ
- 4 ЖҰМЫС ІСТЕУ
- 5 КАБЕЛЬДІ АУЫСТЫРУ
- 6 ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ
- 7 АҚАУЛЫҚТАРДЫ ЖОЮ
- 8 ШЫНЖЫРДЫ ҚҰРАСТЫРУ
- 9 ШЫНЖЫР БӨЛШЕКТЕРІНІҢ ТІЗІМІ (9000 фунт)
- 10 ҚАУІПСІЗДІК ШАРАЛАРЫ
- 11 Желі жылдамдығы және мотор тогы (Бірінші қабат)
- 12 Желі тарту және кабель сыйымдылығы
- 13 Нұсқаулықты жүктеп алу
- 14 Басқа тілдерде
Өнімділік сипаттамалары
Максималды желі тарту
9000lbs.(4082kgs)
Редуктордың беріліс қатынасы
230:1
Мотор
2.8hp шығысы бар тізбекті оралған DC12V моторы
Жалпы өлшемдері
21.3in.(540mm) L × 6.5in.(165mm) W × 9.96in.(253mm) H
Барабан өлшемі
2.48in.(63mm) D × 8.8in.(223 mm) L
Кабель
21/64in.(8.3mm) D 95ft.(29.0m) L
Таза салмақ
79.4lbs.(36kgs)

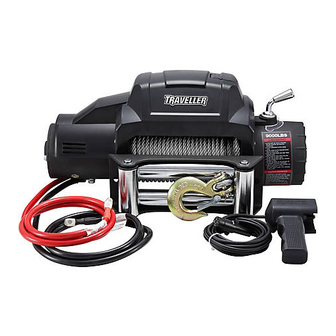

Өнімге шолу
Бұл шынжыр тізбекті оралған мотормен жабдықталған және аралық режимде жалпы пайдалануға арналған. Бұл шынжырды өнеркәсіптік көтеру немесе адамдарды жылжыту үшін пайдалануға болмайды. Дұрыс пайдаланбау шынжырға зақым келтіріп, кепілдікті жоюы мүмкін. Бос катушка ілінісуі редукторды ажыратып, кабельдің босатылуына мүмкіндік беретін тарту және бұрау тұтқасы арқылы басқарылады.
ОРНАТУ
Дұрыс жұмыс істеу үшін шынжырды дұрыс орнату қажет.
Шынжырды көлікке немесе басқа бекітілген қондырғыға бұранданы (M10×1.5×35mm), M10 гайкасын, ∅10 жалпақ шайбаны және ∅10 серіппелі шайбаны (төрт жиынтық) пайдаланып орнатыңыз.
Бұл шынжыр кабель астынан оралған бағытта орнатылуы керек. Дұрыс орнатпау шынжырға зақым келтіріп, кепілдікті жоюы мүмкін. Қызыл сымды батареяның оң жағына, ал қара сымды теріс жағына қосыңыз.(1-суретті қараңыз).
1-сурет
Барабанның айналу бағытын тексеріңіз. Ілінісу тұтқасын тартып, "FREE SPOOL" (бос катушка) күйіне бұраңыз (барабан қолмен еркін айналуы керек). Барабаннан біраз кабельді шығарып, содан кейін ілінісу тұтқасын "ENGAGE" (қосу) күйіне бұраңыз. Ажыратқыштағы "OUT" (сыртқа) түймесін басыңыз; егер кабель босатылып жатса, онда ол дұрыс қосылған. Әйтпесе, сым қосылымдарын моторға қарама-қарсы қосып, жоғарыда аталған әрекетті қайталаңыз.
ЖҰМЫС ІСТЕУ
Барабан қолмен еркін айналуы үшін ілінісу тұтқасын тартып бұраңыз.
Кабель құрастыру ілмегін іліп, жүкті тарту үшін қол сақтағыш жолағын пайдаланыңыз. Кабель ілмегін жүкке бекітіңіз.
Жұмыс істеу алдында барабанда кемінде бес орам кабельдің қалғанын тексеріңіз. Ілінісу тұтқасының қосулы күйде екеніне көз жеткізіңіз.
Шынжырмен тарту алдында ілінісу толығымен қосылуы керек.
Барабан айналып тұрғанда ілінісуді ешқашан басқармаңыз. Ілінісу тұтқасын қайта реттемеңіз, себебі ол зауытта жіп бекіткіш қосылысымен реттеліп, тұрақты түрде бекітілген.
Кабельді қайта орау үшін ажыратқыштағы "IN" (ішке) түймесін басыңыз. Бағыттарды өзгерту үшін "OUT" (сыртқа) түймесін басыңыз. Бағыттарды өзгертпес бұрын мотор тоқтағанша күтіңіз.
Жұмысты аяқтағаннан кейін кабельді қайта ораңыз.
КАБЕЛЬДІ АУЫСТЫРУ
Ілінісу тұтқасын "ENGAGE" (қосу) күйіне бұрау арқылы ілінісуді қосыңыз.
Кабельді барабанға салған кезде, оны берілген тесіктің дұрыс жағына салыңыз. Бұрандаларды қатайтыңыз.
Шынжырды іске қосып, кабельді барабанға тығыз етіп қайта ораңыз.
Көрсетілген кернеуді сақтау үшін кабельдің барабанға тығыз оралғанына көз жеткізіңіз.
Әрқашан зақымдалған кабельді өндірушінің бірдей қосалқы бөлшегімен ауыстырыңыз.
ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ
Мерзімді түрде бекіту болттарының және электр қосылымдарының тығыздығын тексеріңіз. Барлық кірді немесе коррозияны кетіріп, әрқашан таза ұстаңыз.
Редукторды бөлшектеуге тырыспаңыз. Жөндеуді өндіруші немесе уәкілетті жөндеу орталығы жүргізуі керек.
Редуктор зауытта жоғары температуралы литий майымен майланған. Жөндеу кезінен басқа ішкі майлау қажет емес.
АҚАУЛЫҚТАРДЫ ЖОЮ
| БЕЛГІ | МҮМКІН СЕБЕП | ҰСЫНЫЛАТЫН ӘРЕКЕТ |
Мотор қосылмайды | -Ажыратқыш құрастыруы дұрыс қосылмаған | -Ажыратқыш құрастыруын қосқышқа толығымен салыңыз. |
| -Батарея кабелінің қосылымдары бос | -Барлық кабель қосылымдарындағы гайкаларды қатайтыңыз. | |
| -Ақаулы ажыратқыш құрастыруы | -Ажыратқыш құрастыруын ауыстырыңыз. | |
| -Ақаулы мотор | -Ажыратқыш басылған кезде якорь портындағы кернеуді тексеріңіз. Егер кернеу болса, моторды ауыстырыңыз. | |
| -Моторға су кірді | -Сарқып, құрғатыңыз. Толығымен құрғағанша жүктемесіз қысқа импульстармен іске қосыңыз. | |
Мотор жұмыс істейді, бірақ кабель барабаны айналмайды | -Ілінісу қосылмаған | -Ілінісуді "In" (ішке) күйіне бұраңыз. Егер мәселе шешілмесе, білікті техник тексеріп, жөндеуі керек. |
Мотор баяу немесе қалыпты қуатсыз жұмыс істейді | -Ток немесе кернеу жеткіліксіз | -Батарея әлсіз, қайта зарядтаңыз. Шынжырды көлік моторы жұмыс істеп тұрғанда іске қосыңыз. -Батарея кабелінің қосылымдары бос немесе тот басқан. Тазалаңыз, қатайтыңыз немесе ауыстырыңыз. |
Мотордың қызып кетуі | -Шынжырдың жұмыс уақыты тым ұзақ | -Шынжырдың мерзімді түрде салқындауына мүмкіндік беріңіз. |
Мотор тек бір бағытта жұмыс істейді | -Батарея кабелінің немесе мотор кабелінің қосылымдары бос немесе тот басқан. | -Тазалаңыз және қатайтыңыз. |
Шынжырдың тежеуіші дұрыс жұмыс істемейді. | -Кабель дұрыс емес бағытта жұмыс істейді. | -Кабельдің жұмыс бағытын реттеңіз -Мотор жағынан қарағанда сағат тілімен бағыттас. |
| -Тежегіш тілігі тозған немесе бұзылған. | -Тежеу бұрышын реттеңіз немесе жаңа тежегіш тілігімен ауыстырыңыз. |
ШЫНЖЫРДЫ ҚҰРАСТЫРУ
ШЫНЖЫР БӨЛШЕКТЕРІНІҢ ТІЗІМІ (9000 фунт)
| № | Бөлшек # | Саны | Сипаттамасы |
| 1 | V0900001 | 3 | Терминалды қорғау |
| 2 | V0900100 | 1 | Мотор құрастыруы |
| 3 | V0900002 | 6 | Бұрандалы қақпақ M10 x 35 |
| 4 | V0900003 | 6 | Бұғаттау шайбасы Φ10 |
| 5 | V0900004 | 6 | Жұқа жалпақ шайба Φ10 |
| 6 | V0900005 | 4 | Алтыбұрышты гайка M10 |
| 7 | V0900200 | 1 | Үзіліс / Білік құрастыруы |
| 8 | V0900006 | 2 | Төлке—Барабан |
| 9 | V0900007 | 2 | Байланыстыру жолағы |
| 10 | V0900008 | 2 | Сақиналы тығыздағыштар |
| 11 | V0900009 | 1 | Бұранда M8 x 10 |
| 12 | V9000010 | 4 | Бұғаттау шайбасы Φ8 |
| 13 | V0900011 | 4 | Бұрандалы қақпақ M8 x 30 |
| 14 | V0900300 | 1 | Барабан құрастыруы |
| 15 | V0900012 | 8 | Бұранда M5 x 20 |
| 16 | V0900013 | 8 | Бұғаттау шайбасы Φ5 |
| 17 | V0900014 | 1 | Соңындағы мойынтірек |
| 18 | V0900015 | 1 | Тығыздағыш |
| 19 | V0900016 | 1 | Беріліс—Сақина |
| 20 | V0900400 | 1 | Беріліс тасығыш құрастыруы (Шығыс) |
| 21 | V0900500 | 1 | Беріліс тасығыш құрастыруы (Аралық) |
| 22 | V0900600 | 1 | Беріліс тасығыш құрастыруы (Кіріс) |
| 23 | V0900017 | 1 | Беріліс—Кіріс күн |
| 24 | V0900018 | 1 | Сенімділік шайбасы |
| 25 | V0900019 | 1 | Беріліс—Корпус |
| 26 | V0900020 | 1 | Ілінісу бұрандасы |
| 27 | V0900021 | 1 | Сақиналы тығыздағыштар |
| 28 | V0900022 | 1 | Ілінісу қақпағы |
| 29 | V0900023 | 1 | Ілінісу тұтқасы |
| 30 | V0900024 | 2 | Бұғаттау гайкасы M10 |
| 31 | V0900700 | 1 | Роликті бағыттаушы |
| 32 | V0900800 | 1 | Қашықтан басқару ажыратқышы (RC8) |
| 33 | V0900900 | 1 | Кабель құрастыруы |
| 34 | V0900025 | 1 | Бау |
| 35 | V0901000 | 1 | Басқару құрастыруы |
ҚАУІПСІЗДІК ШАРАЛАРЫ
- Ешқашан адамдарды көтермеңіз немесе адамдардың үстінен жүктерді көтермеңіз. Заттарды тігінен көтермеңіз, бұл шынжыр тек көлденең пайдалануға арналған.
- Ешқашан шамадан тыс жүктемеңіз. Пайдаланылатын барлық жабдық шынжырдың максималды желі тарту көрсеткішіне сәйкес келетініне көз жеткізіңіз. Қос желі жасаған кезде, шығыршық блоктары шынжырдың желі тарту көрсеткішінен кемінде екі есеге бағалануы керек.
- Ауыр жүктермен ұзақ тартуға тырыспаңыз. Электр шынжыры тек аралық пайдалануға арналған және оны тұрақты жұмыс істеу үшін пайдаланбау керек. Ешқашан бір минуттан артық тартпаңыз немесе номиналды жүктемеден асырмаңыз. Егер шынжыр моторы ұстағанда ыстық болса, шынжырды тоқтатып, бірнеше минут салқындатыңыз.
- Кабельдің ұшы толық жүктемеге төтеп бере алмағандықтан, шынжыр барабанының айналасында 5 орамнан кем кабельмен ешқашан жұмыс істемеңіз.
- Кабельдің барабанның бір ұшына жиналуына және кабельдің зақымдалуына әкелетіндіктен, экстремалды бұрыштардан үздіксіз тартудан аулақ болыңыз. Шынжырдың желі тарту сыйымдылығы бірінші қабаттың максималды желі тартуы екенін біліңіз. Номиналды сыйымдылықтан асатын жүк тартатын шынжырмен ешқашан жұмыс істемеңіз.
- Кабельді зақымдауы мүмкін болғандықтан, ешқашан кабельді өзіне қайтармаңыз.
- Жұмыс істеу алдында шынжырдың көлікке немесе кронштейнге мықтап орнатылғанына көз жеткізіңіз.
- Жүкті жылжытпас бұрын кабельді тексеріңіз. Иілулер мен біркелкі емес кабель қабатының пайда болуына жол бермеңіз. 100 фунттан төмен жүктерге тиісті кернеуді қолданыңыз.
- Жүкті тартуға шынжырға көмектесу үшін көлігіңізді жылжытпаңыз. Шамадан тыс жүктеу оңай болады және кабель зақымдалуы мүмкін. Қауіпті аймақты біліңіз. Жұмыс кезінде қауіпті аймақтан аулақ болыңыз. Қауіпті аймақ - шынжыр барабанының, бағыттаушының (егер орнатылған болса), кабельдің, шығыршық блогының (егер пайдаланылса), ілмектің және мотордың аймағы.
- Шынжыр жүктеме астында болған кезде ешқашан кабельге жақындамаңыз немесе оны жаппаңыз.
- Жүкті жылжыту үшін шынжырды пайдаланған кезде, көлік берілісін бейтарап күйге қойыңыз, көлік тежегішін қойыңыз және барлық дөңгелектерді тіреңіз. Батареяда толық электр қуаты болуы үшін көлік қозғалтқышы шынжыр жұмыс істеп тұрған кезде жұмыс істеуі керек. Кернеу жетіспеген кезде шынжырды ешқашан пайдаланбаңыз.
- Шынжырда жүктеме болған кезде ешқашан бос катушка ілінісін ажыратпаңыз.
- Әрқашан кабельден, ілмектен және шынжырдан аулақ тұрыңыз. Алдымен ілінісуді ажыратып, содан кейін кабельді тарту үшін ілмекті іліп алу үшін қол сақтағыш жолағын пайдалануыңыз керек.
- Шынжырды, кабельді, ілмектерді және басқа керек-жарақтарды жиі тексеріп тұрыңыз. Үзілген талшықтары бар тозған кабельді дереу ауыстыру керек. Кабельді өңдеу кезінде ауыр былғары қолғап киіңіз. Кабельдің қолыңыздан сырғып кетуіне жол бермеңіз. Қолданар алдында кабельді тексеріңіз. Езілген, қысылған, тозған немесе иілген жерлер жүк көтергіштігін айтарлықтай төмендетеді. Ауыстырылатын кабельдерді 100 фунттан төмен қайта орау керек.
- Көрсетілген созылуды сақтау үшін жұмыстан кейін кабельді барабанға тығыз етіп қайта ораңыз.
- Есірткі, алкоголь немесе дәрі-дәрмектердің әсерімен шынжырды басқармаңыз. Жұмыс кезінде әрқашан сергек болыңыз.
- Шынжырды басқару кезінде көзді қорғау құралдарын және жеке қорғаныс құралдарын киіңіз.
- Номиналды желі тартуының 50%-нан асатын жүктер үшін кабельді екі еселеу үшін шығыршық блогын/жұлқа блокын пайдалану ұсынылады.
- Жанатын сұйықтықтардың, газдардың немесе қоқыстардың айналасында жұмыс істемеңіз. Ұшқындар пайда болуы мүмкін, нәтижесінде өрт тұтануы мүмкін.
Желі жылдамдығы және мотор тогы (Бірінші қабат)
| Желі тарту | Желі жылдамдығы ft./min (м/мин) | Мотор тогы Ампер |
| Ibs.(kgs) | 12V DC | 12V DC |
| 0 | 21.3(6.5) | 80 |
| 3000(1361) | 11.5(3.5) | 190 |
| 5000(2268) | 9.2(2.8) | 260 |
| 9000(4082) | 5.6(1.7) | 380 |
Желі тарту және кабель сыйымдылығы
| Қабат | Номиналды желі тарту lbs (kgs) | Барабандағы жалпы арқан ft (м) |
| 1 | 9000(4082) | 20.0 (6.1) |
| 2 | 7300(3311) | 44.3 (13.5) |
| 3 | 6140(2785) | 72.0 (22.0) |
| 4 | 5298(2403) | 95.1 (29.0) |
Төмендегі мекенжай бойынша таратылды:
TRACTOR SUPPLY COMPANY
5401 VIRGINIA WAY,
Нұсқаулықты жүктеп алу
Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.
Traveller 9000 Шынжырының нұсқаулығы жүктеп алу
