Ishlash ko'rsatkichlari
Maksimal chiziq tortish
9000lbs.(4082kgs)
Tishli reduktor nisbati
230:1
Motor
2.8hp quvvatga ega ketma-ket o'ralgan DC12V motor
Umumiy o'lchamlar
21.3in.(540mm) Uzunligi × 6.5in.(165mm) Kengligi × 9.96in.(253mm) Balandligi
Baraban hajmi
2.48in.(63mm) D × 8.8in.(223 mm) L
Kabel
95ft.(29.0m) Uzunligi 21/64in.(8.3mm) D
Sof og'irligi
79.4lbs.(36kgs)

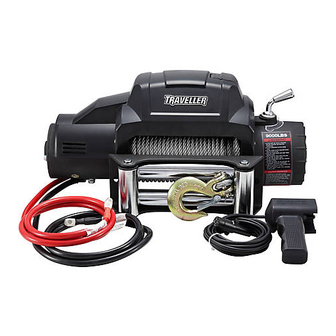

Mahsulot haqida umumiy ma'lumot
Ushbu g'ildirakli moslama ketma-ket o'ralgan motor bilan jihozlangan va vaqti-vaqti bilan umumiy foydalanish uchun mo'ljallangan. Ushbu g'ildirakli moslama sanoatda yuk ko'tarish yoki odamlarni ko'chirish uchun ishlatilmasligi kerak. Noto'g'ri ishlatish g'ildirakli moslamaga zarar yetkazishi va kafolatni bekor qilishi mumkin. Erkin g'altak muftasi tortish va burash tugmasi orqali boshqariladi, bu esa tishli qutini ajratib, kabelni bo'shatish imkonini beradi.
O'RNATISH
To'g'ri ishlashi uchun g'ildirakli moslamani to'g'ri o'rnatish talab etiladi.
G'ildirakli moslamani vint (M10×1.5×35mm), M10 gayka, ∅10 tekis shayba va ∅10 prujinali shayba (to'rtta to'plam) yordamida transport vositasiga yoki boshqa qat'iy o'rnatishga o'rnating.

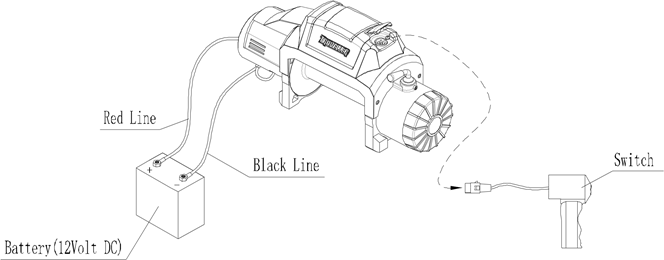

Ushbu g'ildirakli moslama kabeli pastdan o'ralgan yo'nalishda o'rnatilishi kerak. Noto'g'ri o'rnatish g'ildirakli moslamaga zarar yetkazishi va kafolatni bekor qilishi mumkin. Qizil simni batareyaning musbat qutbiga va qora simni batareyaning manfiy qutbiga ulang.(1-rasmga qarang).
1-rasm
Barabanning aylanish yo'nalishini tekshiring. Mufta tugmasini "FREE SPOOL" (erkin g'altak) holatiga torting va burang (baraban qo'l bilan erkin aylanishi kerak). Barabandan bir oz kabelni tortib oling, so'ngra mufta tugmasini "ENGAGE" (ulanish) holatiga burang. Kalitdagi "OUT" (tashqari) tugmasini bosing; agar kabel bo'shatilayotgan bo'lsa, u to'g'ri ulangan. Aks holda, sim ulanishlarini motorda teskari qiling va yuqorida aytilgan operatsiyani takrorlang.
FOYDALANISH
Mufta tugmasini torting va burang, shunda baraban qo'l bilan erkin aylanishi mumkin.
Kabel yig'masining ilgagini ilish va kabelni yukga tortish uchun qo'l himoyasi panelidan foydalaning. Kabel ilgagini yukga ulang.
Ishlashdan oldin barabanda kamida beshta o'ram kabel qolganligini tekshiring. Mufta tugmasi ulangan holatda ekanligiga ishonch hosil qiling.
G'ildiraklashdan oldin mufta to'liq ulanishi kerak.
Baraban aylanayotganda hech qachon muftani ishlatmang. Mufta tugmasini qayta sozlamang, chunki u zavodda sozlangan va doimiy ravishda ipni qulflash birikmasi bilan mahkamlangan.
Kabelni qayta g'altaklash uchun kalitdagi "IN" (ichkariga) tugmasini bosing. Yo'nalishlarni teskari qilish uchun "OUT" (tashqari) tugmasini bosing. Yo'nalishlarni teskari qilishdan oldin motor to'xtaguncha kuting.
Operatsiyani tugatgandan so'ng kabelni qayta g'altaklang.
KABELNI ALMASHTIRISH
Mufta tugmasini "ENGAGE" (ulanish) holatiga burab, muftani ulang.
Kabelni barabanga kiritayotganda, uni taqdim etilgan teshikning to'g'ri uchiga kiriting. Vintlarni torting.
G'ildirakli moslamani ishga tushiring va kabelni baraban atrofida mahkam o'rang.
Belgilangan kuchlanishni saqlab qolish uchun kabel barabanga mahkam o'ralganligiga ishonch hosil qiling.
Har doim shikastlangan kabelni ishlab chiqaruvchining bir xil ehtiyot qismi bilan almashtiring.
TEXNIK XIZMAT KO'RSATISH
Vaqti-vaqti bilan o'rnatish murvatlari va elektr ulanishlarining mahkamligini tekshiring. Barcha kir yoki korroziyani olib tashlang va har doim toza saqlang.
Tishli qutini qismlarga ajratishga urinmang. Ta'mirlash ishlab chiqaruvchi yoki vakolatli ta'mirlash markazi tomonidan amalga oshirilishi kerak.
Tishli quti zavodda yuqori haroratli litiy moyi bilan moylangan. Ta'mirlashdan tashqari ichki moylash talab etilmaydi.
MUAMMOLARNI BARTARAF ETISH
| ALOMAT | BO'LISHI MUMKIN BO'LGAN SABAB | TAKLIF ETILGAN CHORA |
Motor yonmaydi | -Kalit yig'masi to'g'ri ulanmagan | -Kalit yig'masini ulagichga to'liq kiriting. |
| -Batareya kabeli ulanishlari bo'sh | -Barcha kabel ulanishlaridagi gaykalarni torting. | |
| -Nuqsonli kalit yig'masi | -Kalit yig'masini almashtiring. | |
| -Nuqsonli motor | -Kalit bosilganda armatura portidagi kuchlanishni tekshiring. Agar kuchlanish mavjud bo'lsa, motorni almashtiring. | |
| -Suv motorga kirgan | -Quritishga va quritishga ruxsat bering. To'liq quriguncha yuklamasdan qisqa portlashlarda ishga tushiring. | |
Motor ishlaydi, lekin kabel barabani aylanmaydi | -Mufta ulanmagan | -Muftani "In" (ichkarida) holatiga burang. Agar muammo davom etsa, malakali texnik tekshirishi va ta'mirlashi kerak. |
Motor sekin yoki normal quvvatlarsiz ishlaydi | -Yetarli bo'lmagan tok yoki kuchlanish | -Batareya zaif zaryadlash. Transport vositasi motori ishlayotgan holda g'ildirakli moslamani ishga tushiring. -Batareya kabeli ulanishlari bo'sh yoki korroziyalangan. Tozalang, torting yoki almashtiring. |
Motorning qizishi | -G'ildirakli moslamaning ishlash vaqti juda uzoq | -Vaqti-vaqti bilan g'ildirakli moslamaning sovishiga ruxsat bering. |
Motor faqat bir yo'nalishda ishlaydi | -Batareya kabeli yoki motor kabeli ulanishlari bo'sh yoki korroziyalangan. | -Tozalang va torting. |
G'ildirakli moslamaning tormozlanishida nosozlik. | -Kabel noto'g'ri yo'nalishda ishlaydi. | -Kabelning ishlash yo'nalishini sozlang -Motordan qaraganda soat yo'nalishi bo'yicha. |
| -Tormoz bo'lagi eskirgan yoki buzilgan. | -Tormozlash burchagini sozlang yoki yangi tormoz bo'lagi bilan almashtiring. |
G'ILDIRAKLI MOSLAMANING YIG'ILISHI
G'ILDIRAKLI MOSLAMA QISMLARI RO'YXATI (9000LBS)
| Yo'q. | Qism # | Soni | Tavsif |
| 1 | V0900001 | 3 | Terminal himoyasi |
| 2 | V0900100 | 1 | Motor yig'masi |
| 3 | V0900002 | 6 | Qopqoq vinti M10 x 35 |
| 4 | V0900003 | 6 | Qulflash shaybasi Φ10 |
| 5 | V0900004 | 6 | Yaxshi tekis shayba Φ10 |
| 6 | V0900005 | 4 | Olti burchakli gayka M10 |
| 7 | V0900200 | 1 | Tanaffus / Val yig'masi |
| 8 | V0900006 | 2 | Vtulka—Baraban |
| 9 | V0900007 | 2 | Bog'lovchi panel |
| 10 | V0900008 | 2 | Halqali muhrlar |
| 11 | V0900009 | 1 | Vint M8 x 10 |
| 12 | V9000010 | 4 | Qulflash shaybasi Φ8 |
| 13 | V0900011 | 4 | Qopqoq vinti M8 x 30 |
| 14 | V0900300 | 1 | Baraban yig'masi |
| 15 | V0900012 | 8 | Vint M5 x 20 |
| 16 | V0900013 | 8 | Qulflash shaybasi Φ5 |
| 17 | V0900014 | 1 | Uchki podshipnik |
| 18 | V0900015 | 1 | Gasket |
| 19 | V0900016 | 1 | Tishli—Halqa |
| 20 | V0900400 | 1 | Tishli tashuvchi yig'masi (Chiqish) |
| 21 | V0900500 | 1 | Tishli tashuvchi yig'masi (Oraliq) |
| 22 | V0900600 | 1 | Tishli tashuvchi yig'masi (Kirish) |
| 23 | V0900017 | 1 | Tishli—Kirish quyoshi |
| 24 | V0900018 | 1 | Ishonchli shayba |
| 25 | V0900019 | 1 | Tishli—Korpus |
| 26 | V0900020 | 1 | Mufta vinti |
| 27 | V0900021 | 1 | Halqali muhrlar |
| 28 | V0900022 | 1 | Mufta qopqog'i |
| 29 | V0900023 | 1 | Mufta dastagi |
| 30 | V0900024 | 2 | Qulflash gaykasi M10 |
| 31 | V0900700 | 1 | G'ildirakli yo'naltirgich |
| 32 | V0900800 | 1 | Masofadan boshqarish kaliti (RC8) |
| 33 | V0900900 | 1 | Kabel yig'masi |
| 34 | V0900025 | 1 | Tasma |
| 35 | V0901000 | 1 | Boshqaruv yig'masi |
XAVFSIZLIK CHORALARI
- Hech qachon odamlarni ko'tarmang yoki odamlar ustidan yuklarni ko'tarmang. Narsalarni vertikal ravishda ko'tarmang, bu g'ildirakli moslama faqat gorizontal foydalanish uchun mo'ljallangan.
- Hech qachon ortiqcha yuklamang. Ishlatiladigan barcha uskunalar g'ildirakli moslamaning maksimal chiziq tortish reytingiga mos kelishiga ishonch hosil qiling. Ikki qatorli bo'lganda, g'ildirak bloklari g'ildirakli moslamaning chiziq tortish reytingidan kamida ikki baravar yuqori bo'lishi kerak.
- Og'ir yuklar bilan uzoq tortishga urinmang. Elektr g'ildirakli moslama faqat vaqti-vaqti bilan foydalanish uchun mo'ljallangan va doimiy vazifa uchun ishlatilmasligi kerak. Hech qachon bir daqiqadan ko'proq tortmang yoki nominal yukdan oshmang. Agar g'ildirakli moslama motori tegish uchun issiq bo'lsa, g'ildirakli moslamani to'xtating va bir necha daqiqa sovishiga ruxsat bering.
- Hech qachon g'ildirakli moslama barabani atrofida 5 ta o'ramdan kam kabel bilan ishlamang, chunki kabel uchi to'liq yukga bardosh bera olmasligi mumkin.
- Doimiy tortishlardan o'ta burchaklardan saqlaning, chunki bu kabelning barabanning bir uchida to'planishiga va kabelga zarar yetkazishiga olib keladi. Shuni yodda tutingki, g'ildirakli moslamaning chiziq tortish quvvati birinchi qatlamning maksimal chiziq tortishidir. Hech qachon nominal quvvatdan oshadigan yukni tortadigan g'ildirakli moslamani ishlatmang.
- Hech qachon kabelni o'ziga qaytarmang, chunki bu kabelga zarar yetkazishi mumkin.
- Ishlashdan oldin g'ildirakli moslama transport vositasiga yoki braketga mahkam o'rnatilganligiga ishonch hosil qiling.
- Yukni ko'chirishdan oldin kabelni tekshiring. Burilishlar va notekis kabel qatlamining oldini oling. 100 funtdan kam bo'lgan yuklarga to'g'ri kuchlanish qo'llang.
- Yukni tortishda g'ildirakli moslamaga yordam berish uchun transport vositangizni ko'chirmang. Ortiqcha yuklash oson bo'ladi va kabelga zarar yetkazadi. Xavfli zonadan xabardor bo'ling. Ishlash vaqtida xavfli zonadan uzoqroq turing. Xavfli zona - bu g'ildirakli moslama barabani, yo'naltirgich (agar o'rnatilgan bo'lsa), kabel, g'ildirak bloki (agar ishlatilsa), ilgak va motor.
- G'ildirakli moslama yuk ostida bo'lganda hech qachon kabelga yaqinlashmang yoki uni qamrab olmang.
- Yukni ko'chirish uchun g'ildirakli moslamadan foydalanganda, transport vositasining uzatmasini neytral holatga qo'ying, transport vositasining tormozini o'rnating va barcha g'ildiraklarni to'xtating. Batareyada to'liq elektr energiyasi bo'lishi uchun g'ildirakli moslama ishlashi paytida transport vositasining motori ishlashi kerak. Kuchlanish yetishmasa, hech qachon g'ildirakli moslamadan foydalanmang.
- G'ildirakli moslamada yuk bo'lganda hech qachon erkin g'altak muftasini uzmang.
- Har doim kabel, ilgak va g'ildirakli moslamadan uzoqroq turing. Avval muftani uzishingiz kerak, so'ngra kabelni tortish uchun ilgakni ilish uchun qo'l himoyasi panelidan foydalaning.
- G'ildirakli moslama, kabel, ilgaklar va boshqa aksessuarlarni tez-tez tekshirib turing. Singan ipli eskirgan kabel darhol almashtirilishi kerak. Kabel bilan ishlaganda og'ir charm qo'lqop kiying. Kabelning qo'llaringizdan sirg'alib ketishiga yo'l qo'ymang. Ishlatishdan oldin kabelni tekshiring. Ezilgan, qisilgan, eskirgan yoki burilgan joylar yuk ko'tarish qobiliyatini sezilarli darajada kamaytiradi. Almashtiriladigan kabellar 100 funt ostida qayta g'altaklanishi kerak.
- Belgilangan kuchlanishni saqlab qolish uchun operatsiyadan so'ng kabelni baraban atrofida mahkam o'rang.
- Giyohvand moddalar, alkogol yoki dori ta'sirida bo'lganingizda g'ildirakli moslamani ishlatmang. Ishlash vaqtida har doim hushyor bo'ling.
- G'ildirakli moslamani ishlatishda ko'zni himoya qilish vositalarini va shaxsiy himoya vositalarini taqing.
- Nominal chiziq tortishning 50% dan ortiq yuklar uchun kabelni ikki baravar oshirish uchun g'ildirak bloki/tortish blokidan foydalanish tavsiya etiladi.
- Potentsial yonuvchan suyuqliklar, gazlar yoki chiqindilar atrofida ishlamang. Uchqunlar paydo bo'lishi mumkin, natijada yong'in chiqishi mumkin.
Chiziq tezligi va motor toki (Birinchi qatlam)
| Chiziq tortish | Chiziq tezligi ft./min (m/min) | Motor toki Amper |
| Ibs.(kgs) | 12V DC | 12V DC |
| 0 | 21.3(6.5) | 80 |
| 3000(1361) | 11.5(3.5) | 190 |
| 5000(2268) | 9.2(2.8) | 260 |
| 9000(4082) | 5.6(1.7) | 380 |
Chiziq tortish va kabel sig'imi
| Qatlam | Nominal chiziq tortish lbs (kgs) | Barabanda jami arqon ft (m) |
| 1 | 9000(4082) | 20.0 (6.1) |
| 2 | 7300(3311) | 44.3 (13.5) |
| 3 | 6140(2785) | 72.0 (22.0) |
| 4 | 5298(2403) | 95.1 (29.0) |
Tarqatuvchi:
TRACTOR SUPPLY COMPANY
5401 VIRGINIA WAY,
BRENTWOOD, TN37027
Mijozlarni qo'llab-quvvatlash uchun qo'ng'iroq qiling: 1-888-376-9601
www.TractorSupply.com
XITOYDA ISHLAB CHIQARILGAN
