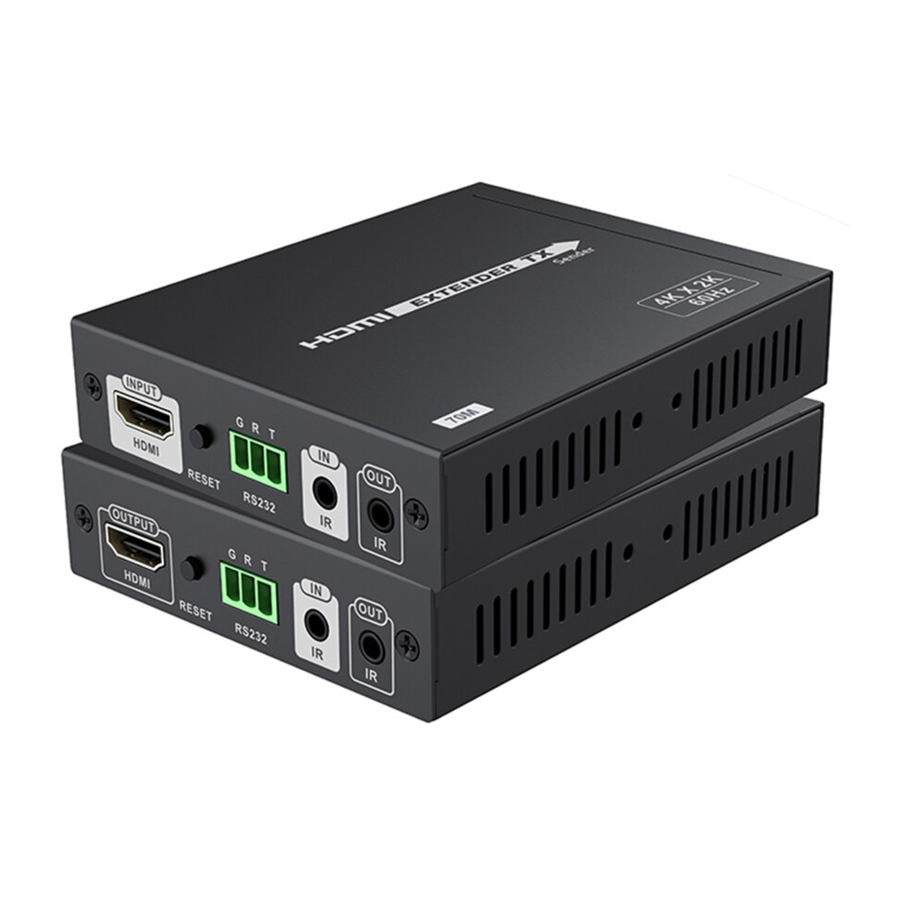

HDBaseT 70m HDMI HDBaseT2.0 - Extender нұсқаулығы

Мазмұны

  1. Осы құрылғыдағы барлық ескертулер мен кеңестерге назар аударыңыз.
  2. Бұл құрылғыны жаңбырға, ылғалға және сұйықтыққа ұшыратпаңыз.
  3. Құрылғыға ешқандай зат салмаңыз.
  4. Кәсіби мамандардың кеңесінсіз бұл құрылғыны жөндемеңіз немесе ашпаңыз.
  5. Қуатты өшіріп, орнату алдында қоршаған ортаның қауіпсіз екеніне көз жеткізіңіз.
  6. Қолданып жатқанда қосылған кабельдерді қоспаңыз/шығармаңыз.
  7. Үшінші тараптың тұрақты ток адаптерін пайдалансаңыз, сипаттаманың сәйкес келетініне көз жеткізіңіз.

Бұл HDBaseT2.0 жалғыз желілік кабельдік кеңейткіш HDMI сигналын cat6 арқылы 70 метрге дейін еркін және анық таратады. Ол сигналда жоғалтусыз және 3D, 24 биттік терең түс, CEC, HDCP және ультра HD 4KX2K@60Hz қолдайды.

Бұл HD конференция жүйесі, HD мультимедиялық білім беру жүйесі, HD сандық жарнама және белгілер және т.б. қосымшаларындағы аудио және бейне тарату үшін тамаша шешім.

Ерекшеліктері

  1. Екі бағытты ИҚ қайтаруды қолдайды.
  2. Сығылмаған HDMI бейне сигналы.
  3. Екі бағытты RS232 қайтаруды қолдайды.
  4. Қолдау көрсетілетін ажыратымдылық ультра HD 4Kx2K@60Hz дейін.
  5. HDBaseT2.0, HDCP2.2, CEC, 24 терең түсті қолдау.
  6. LPCM, DTS-HD және Dolby True HD аудиосын қолдау.
  7. 4Kx2K@60Hz сигналын cat6 арқылы 70 метрге дейін таратыңыз.

Пакет мазмұны

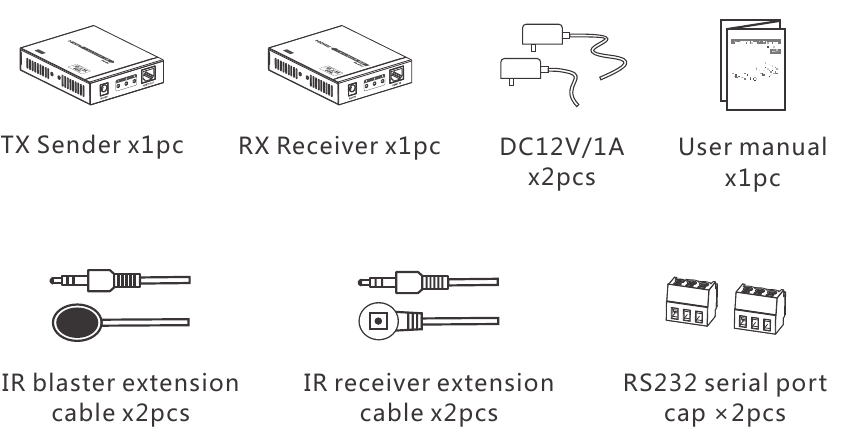

Пакет мазмұны

Орнату талаптары

  1. HDMI көзі құрылғылары: HDMI OUTPUT интерфейсімен, DVD, PS3, STB, компьютер және т.б.
  2. Дисплей құрылғылары: HDMI INPUT портымен, SDTV, HDTV, проектор
  3. Желілік кабельдер: IEEE-568B стандартын ұстанатын UTP/STP Cat6/Cat6A/Cat7 желілік кабельдері.

Панель сипаттамасы

  1. TX Sender (TX жіберушісі)

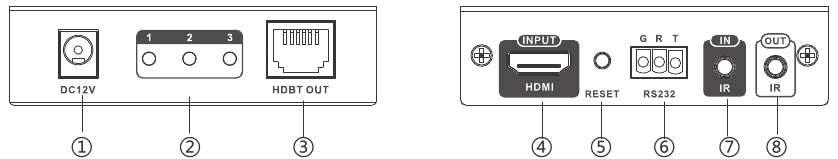

    Панель сипаттамасы - TX Sender
1 Қуат кірісі DC12V/1A қуат адаптерімен қосылыңыз
2 Трансмиссия сигналының индикаторы
  1. LED 1: Қуат қосылған кезде жанады.
  2. LED 2: Трансмиттер блогы мен қабылдағыш блогы бір-бірімен жақсы қосылған кезде жанады және трансмиттер блогы мен қабылдағыш блогы арасында беріліс болмаған кезде жыпылықтайды.
  3. LED 3: Қабылдағыш блогы HDMI дисплей құрылғысымен жақсы қосылған кезде жыпылықтайды және қабылдағыш блогы мен дисплей құрылғысы арасында беріліс болмаған кезде өшеді.
3 HDBT шығысы Желілік кабель арқылы қабылдағышпен қосылыңыз
4 HDMI кірісі HDMI көзі құрылғысымен қосылыңыз
5 Қайта орнату батырмасы Құрылғыны қайта іске қосу үшін басыңыз
6 RS232 RS232 басқару
7 ИҚ қабылдағыш ұзартқыш кабель интерфейсі ИҚ қабылдағыш ұзартқыш кабельімен қосылыңыз. Қашықтан басқару пультінің ИҚ қабылдағышының қажетті диапазонында екеніне көз жеткізіңіз
8 ИҚ жарқыратқыш ұзартқыш кабель интерфейсі ИҚ жарқыратқыш ұзартқыш кабельімен қосылыңыз. Қабылдағыштан ИҚ сигналын жақсырақ жіберу үшін ИҚ жарқыратқышты көз құрылғысына жақын қойыңыз
  1. RX Receiver (RX қабылдағышы)

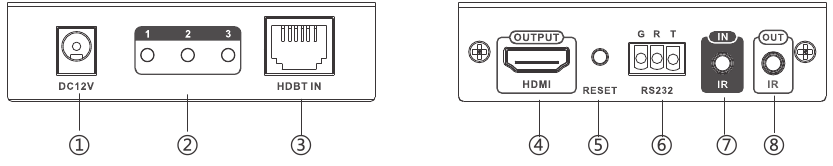

    Панель сипаттамасы - RX Receiver

Қуат кірісі DC12V1A қуат адаптерімен қосылыңыз

  1. LED 1: Қуат қосылған кезде жанады.
  2. LED 2: Трансмиттер блогы мен қабылдағыш блогы бір-бірімен жақсы қосылған кезде жанады және ол

Трансмиссия жыпылықтайды, егер трансмиттер блогы мен сигнал индикаторы қабылдағыш блогы арасында беріліс болмаса.

  1. LED 3: Қабылдағыш блогы HDMI дисплей құрылғысымен жақсы қосылған кезде жыпылықтайды және қабылдағыш блогы мен дисплей құрылғысы арасында беріліс болмаған кезде өшеді.

HDBT кірісі Желілік кабель арқылы трансмиттермен қосылыңыз HDMI шығысы HDMI дисплей құрылғысымен қосылыңыз Қайта орнату батырмасы Құрылғыны қайта іске қосу үшін басыңыз RS232 RS232 басқару ИҚ қабылдағыш ұзартқыш кабельімен қосылыңыз. ИҚ қабылдағыш ұзартқыш қашықтан басқару пультінің ИҚ қабылдағышының қажетті кабель интерфейсі диапазонында екеніне көз жеткізіңіз ИҚ жарқыратқыш ұзартқыш кабельімен қосылыңыз. ⑧ ИҚ жарқыратқыш ұзартқыш қабылдағыштан ИҚ сигналын жақсырақ жіберу үшін ИҚ жарқыратқышты көз құрылғысына жақын қойыңыз кабель интерфейсі

1 Қуат кірісі DC12V1A қуат адаптерімен қосылыңыз
2 Трансмиссия сигналының индикаторы
  1. LED 1: Қуат қосылған кезде жанады.
  2. LED 2: Трансмиттер блогы мен қабылдағыш блогы бір-бірімен жақсы қосылған кезде жанады және трансмиттер блогы мен қабылдағыш блогы арасында беріліс болмаған кезде жыпылықтайды.
  3. LED 3: Қабылдағыш блогы HDMI дисплей құрылғысымен жақсы қосылған кезде жыпылықтайды және қабылдағыш блогы мен дисплей құрылғысы арасында беріліс болмаған кезде өшеді.
3 HDBT кірісі Желілік кабель арқылы трансмиттермен қосылыңыз
4 HDMI шығысы HDMI дисплей құрылғысымен қосылыңыз
5 Қайта орнату батырмасы Құрылғыны қайта іске қосу үшін басыңыз
6 RS232 RS232 басқару
7 ИҚ қабылдағыш ұзартқыш кабель интерфейсі ИҚ қабылдағыш ұзартқыш кабельімен қосылыңыз. Қашықтан басқару пультінің ИҚ қабылдағышының қажетті диапазонында екеніне көз жеткізіңіз
8 ИҚ жарқыратқыш ұзартқыш кабель интерфейсі ИҚ жарқыратқыш ұзартқыш кабельімен қосылыңыз. Қабылдағыштан ИҚ сигналын жақсырақ жіберу үшін ИҚ жарқыратқышты көз құрылғысына жақын қойыңыз

Орнату процедуралары

  1. Cat6/6A/7 желілік кабелін жасау
    IEEE-568B стандартын ұстаныңыз:
  1. Қосылымдар

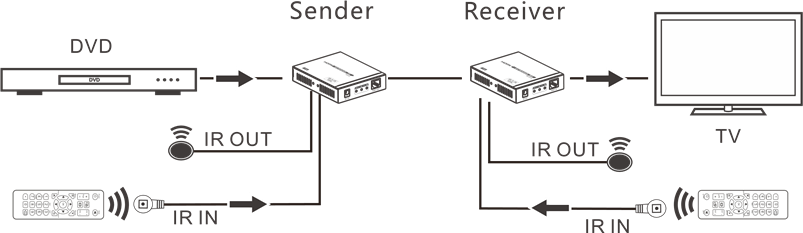

Орнату процедуралары - Қосылымдар

  1. Екі бағытты ИҚ қайтару
    1. Ол екі бағытты ИҚ қайтаруды қолдайды. Пайдаланушы RX соңында DVD-ні басқара алады және TX соңында теледидарды басқара алады.
    2. Егер RX соңында басқарсаңыз, ИҚ жарқыратқыш ұзартқыш кабелін TX-тің ИҚ шығысымен қосыңыз және ИҚ қабылдағыш ұзартқыш кабелін RX-тің ИҚ кірісімен қосыңыз. Егер TX соңында басқарсаңыз, ИҚ қабылдағыш ұзартқыш кабелін TX-тің ИҚ кірісімен қосыңыз және ИҚ жарқыратқыш ұзартқыш кабелін RX-тің ИҚ шығысымен қосыңыз.
  1. RS232 тізбекті екі бағытты қайтару функциясы
    1. Бод жылдамдығы
      Әртүрлі кодтау механизмі араласып қосыла алмайды, осы трансмиттер блогы мен қабылдағыш блогының RS232 тізбегінің бод жылдамдығы 2400, 4800, 9600, 19200, 28800, 38400, 57600 және 115200 жылдамдықтарын қолдайды.
    2. Желілік рет
      RS232 тізбекті желісінің мықтап және жақсы қосылғанына көз жеткізіңіз және тізбекті деректер желісінің төмендегідей дұрыс қосылғанына көз жеткізіңіз: Егер RS232 тізбегі жоғарыдағы қосылымды ұстанбай жұмыс істемесе,

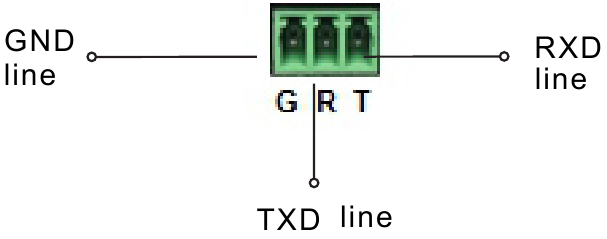

RS232 тізбекті екі бағытты қайтару функциясы

  1. Бод жылдамдығын тексеру
    Егер соңғы рет бод жылдамдығын тексеру қажет болса, алдымен қуатты қосу алдында тізбекті портты тексеру құралында бод жылдамдығын 115200-ге орнатыңыз. Содан кейін қуатты қосыңыз, өнімнің RS232 тізбегі тізбекті портты тексеру құралына қосылған кезде, бағдарламалық құрал бірден бод жылдамдығын оқиды.
    Мысалы: бағдарламалық құрал "Бод жылдамдығы: 9600" ақпаратын көрсетеді, бұл ағымдағы бод жылдамдығы 9600 дегенді білдіреді.
  2. Бод жылдамдығын орнату
    Мысалы: ағымдағы бод жылдамдығы 9600, бірақ басқару жабдығының бод жылдамдығы 19200, сондықтан бод жылдамдығын 9600 ретінде орнату керек/ Бұл уақытта тізбекті порт құралында "9600" бод жылдамдығын таңдаңыз, содан кейін "set: 19200" пәрменін таңба пішімінде енгізіп, оны жіберіңіз.

ЖҚС

С: Экранда шығыс жоқ па?

Ж:

  1. Алдымен қуат көзінің жақсы қосылғанын тексеріп, көз жеткізіңіз. Содан кейін барлық кабельдердің дұрыс қосылғанын тексеріп, көз жеткізіңіз.
  2. Теледидардың/экранның дұрыс HDMI кіріс портының таңдалғанын тексеріп, көз жеткізіңіз.
  3. Трансмиттер блогына берілетін HDMI сигналының бар екенін тексеріп, көз жеткізіңіз және қабылдағыш блогының дисплей құрылғысымен жақсы қосылғанын тексеріп, көз жеткізіңіз.

С: Индикатор LED 2 өшіп тұрады және шығыс жоқ па?

Ж: HDMI дисплей құрылғысының дұрыс HDMI кіріс арнасына ауыстырылғанын тексеріп, көз жеткізіңіз.

С: Индикатор LED 3 өшіп тұрады ма?

Ж: TX-тің HDMI IN сигналының кірісі бар-жоғын тексеріңіз және RX-тің шығысының HDMI дисплейімен жақсы қосылғанына көз жеткізіңіз.

С: Шығыс кескінінде қар нүктесі бар ма?

Ж: Трансмиттер блогы мен көз құрылғысы арасындағы HDMI кабелін өзгертіңіз, қайта тестілеу үшін қысқа HDMI кабелін пайдаланған дұрыс.

Сипаттама

Элементтер Сипаттамалар
HDMI сигналы HDMI 2.0 HDCP 2.2 қолдау, CEC және 24 биттік терең түсті қолдау
HDBaseT сәйкестігі HDBaseT 2.0
Қолдау көрсетілетін ажыратымдылық 480i/480P/576i/576P/720P/1080i/1080P/3D/4Kx2K
Аудио LPCM、DTS Digital, Dolby Digital
Желілік кабель CAT6、CAT6A、CAT7
Трансмиссия ұзындығы CAT6 70м

1080p@60Hz 48bpp, 1080p@60Hz 3D,

4Kx2K@60Hz
CAT6A 70м
CAT7 70м
ИҚ басқару 20~60kHz кең жиілікті құрылғыларды және екі бағытты ИҚ трансмиссиясын қолдау
Жұмыс температурасы 0~55℃
Сақтау температурасы -10~70℃
Ылғалдылық 0~90%(конденсация жоқ)
Қуат көзі DC12V/1A x 2 дана
Қуат тұтыну TX:
Өнім өлшемі 109.49(L)x87.0(W)x23.4(H)мм
Материал Темір қорытпасы материалы
Салмақ TX:240г RX:250г
Түс Қара

Жауапкершіліктен бас тарту

Өнімнің атауы мен бренд атауы тиісті өндірушілердің тіркелген сауда белгісі болуы мүмкін. Пайдаланушы нұсқаулығында ™ және ® белгілері алынып тасталуы мүмкін. Осы пайдаланушы нұсқаулығындағы суреттер тек анықтама үшін берілген. HDMI, HDMI High-Definition Multimedia Interface шарттары және HDMI логотипі HDMI Licensing Administrator, Inc. компаниясының сауда белгілері немесе тіркелген сауда белгілері болып табылады. Біз сенімділікті, функцияны немесе дизайнды жақсарту үшін осында сипатталған өнімге немесе жүйеге алдын ала ескертусіз өзгерістер енгізу құқығын өзімізде қалдырамыз.
