HDBaseT 70m HDMI HDBaseT2.0 - Uzatıcı Kılavuzu

İçerikler

  1. Lütfen bu cihazdaki tüm uyarılara ve ipuçlarına dikkat edin.
  2. Bu üniteyi yağmura, neme ve sıvıya maruz bırakmayın.
  3. Cihazın içine herhangi bir şey koymayın.
  4. Profesyonel kişilerin rehberliği olmadan bu cihazı onarmayın veya açmayın.
  5. Kurulumdan önce gücü kapatın ve ortamın güvenli olduğundan emin olun.
  6. Kullanımdayken bağlı kabloları takıp çıkarmayın.
  7. 3. taraf DC adaptörleri kullanılıyorsa, teknik özelliklerin eşleştiğinden emin olun.

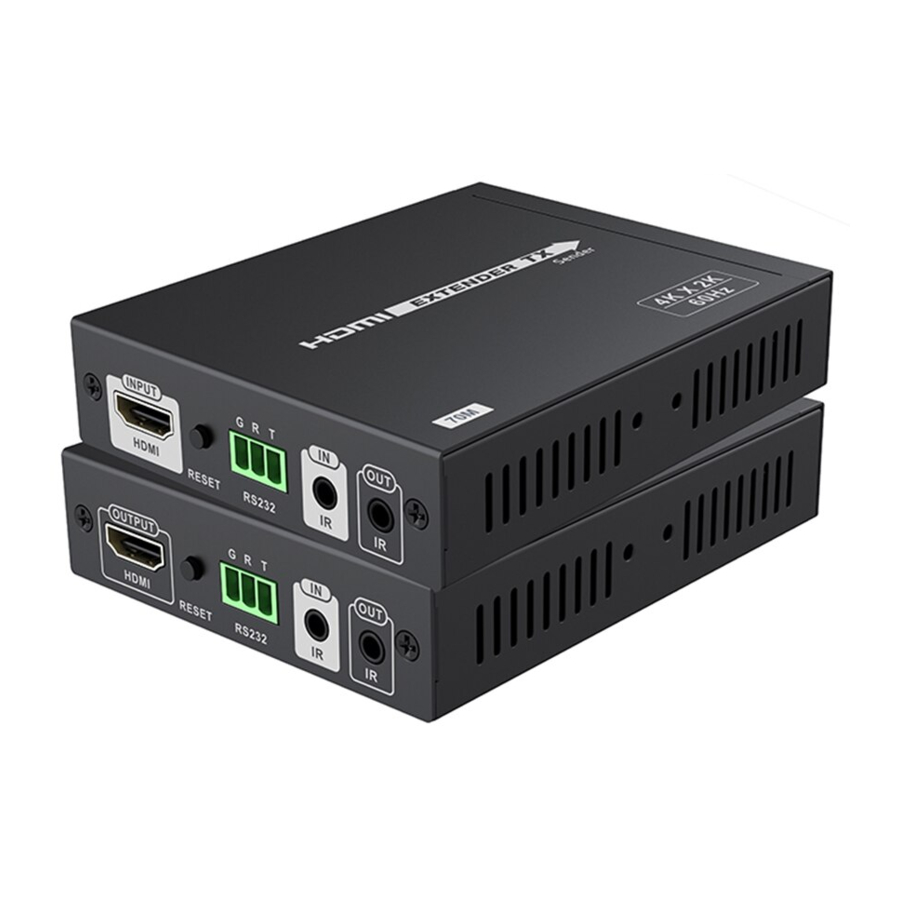

Bu HDBaseT2.0 tek ağ kablosu uzatıcı, HDMI sinyalini cat6 üzerinden 70 metreye kadar akıcı ve net bir şekilde iletir. Sinyalde kayıp olmaz ve 3D, 24 bit derin renk, CEC, HDCP ve ultra HD 4KX2K@60Hz'i destekler.

HD konferans sistemi, HD multimedya eğitim sistemi, HD dijital reklam ve tabela vb. uygulamalarda ses ve video iletimi için mükemmel bir çözümdür.

Özellikler

  1. Çift yönlü IR geri geçişini destekler.
  2. Sıkıştırılmamış HDMI video sinyali.
  3. Çift yönlü RS232 geri geçişini destekler.
  4. Desteklenen çözünürlük ultra HD 4Kx2K@60Hz'e kadardır.
  5. HDBaseT2.0, HDCP2.2, CEC, 24 derin rengi destekler.
  6. LPCM, DTS-HD ve Dolby True HD sesini destekler.
  7. 4Kx2K@60Hz sinyalini cat6 üzerinden 70 metreye kadar iletir.

Paket İçeriği

Paket İçeriği

Kurulum Gereksinimleri

  1. HDMI kaynak cihazları: HDMI ÇIKIŞ arayüzü, DVD, PS3, STB, PC vb. ile.
  2. Görüntüleme cihazları: HDMI GİRİŞ portu, SDTV, HDTV, projektör ile
  3. Ağ kabloları: IEEE-568B standardını izleyen UTP/STP Cat6/Cat6A/Cat7 ağ kabloları.

Panel Açıklaması

  1. TX Gönderici
    Panel Açıklaması - TX Gönderici
1 Güç girişi DC12V/1A güç adaptörü ile bağlayın
2 İletim sinyali göstergesi
  1. LED 1: Güç açıldığında yanar.
  2. LED 2: Verici ünitesi ve alıcı ünitesi birbirine iyi bağlandığında yanar ve verici ünitesi ile alıcı ünitesi arasında iletim olmadığında yanıp söner.
  3. LED 3: Alıcı ünitesi HDMI görüntüleme cihazına iyi bağlandığında yanıp söner ve alıcı ünitesi ile görüntüleme cihazı arasında iletim olmadığında söner.
3 HDBT Çıkışı Ağ kablosuyla alıcıya bağlayın
4 HDMI girişi HDMI kaynak cihazına bağlayın
5 Sıfırlama düğmesi Üniteyi yeniden başlatmak için basın
6 RS232 RS232 kontrolü
7 IR alıcı uzatma kablosu arayüzü IR alıcı uzatma kablosuyla bağlayın. Lütfen uzaktan kumandanın IR alıcısının gerekli aralığında olduğundan emin olun
8 IR blaster uzatma kablosu arayüzü IR blaster uzatma kablosuyla bağlayın. Alıcıdan gelen IR sinyalini en iyi şekilde iletmek için lütfen IR blaster'ı kaynak cihazına yakın yerleştirin
  1. RX Alıcı
    Panel Açıklaması - RX Alıcı

Güç girişi DC12V1A güç adaptörü ile bağlayın

  1. LED 1: Güç açıldığında yanar.
  2. LED 2: Verici ünitesi ve alıcı ünitesi birbirine iyi bağlandığında yanar ve

İletim sinyali göstergesi verici ünitesi ile alıcı ünitesi arasında iletim olmadığında yanıp söner.

  1. LED 3: Alıcı ünitesi HDMI görüntüleme cihazına iyi bağlandığında yanıp söner ve alıcı ünitesi ile görüntüleme cihazı arasında iletim olmadığında söner.

HDBT girişi Verici ile ağ kablosuyla bağlayın HDMI çıkışı HDMI görüntüleme cihazı ile bağlayın Sıfırlama düğmesi Üniteyi yeniden başlatmak için basın RS232 RS232 kontrolü IR alıcı uzatma kablosuyla bağlayın. Lütfen IR alıcı uzatma uzaktan kumandanın IR alıcısının gerekli aralığında olduğundan emin olun kablosu arayüzü IR blaster uzatma kablosuyla bağlayın. Lütfen ⑧ IR blaster uzatma alıcıdan gelen IR sinyalini en iyi şekilde iletmek için IR blaster'ı kaynak cihazına yakın yerleştirin kablosu arayüzü

1 Güç girişi DC12V1A güç adaptörü ile bağlayın
2 İletim sinyali göstergesi
  1. LED 1: Güç açıldığında yanar.
  2. LED 2: Verici ünitesi ve alıcı ünitesi birbirine iyi bağlandığında yanar ve verici ünitesi ile alıcı ünitesi arasında iletim olmadığında yanıp söner.
  3. LED 3: Alıcı ünitesi HDMI görüntüleme cihazına iyi bağlandığında yanıp söner ve alıcı ünitesi ile görüntüleme cihazı arasında iletim olmadığında söner.
3 HDBT girişi Verici ile ağ kablosuyla bağlayın
4 HDMI çıkışı HDMI görüntüleme cihazı ile bağlayın
5 Sıfırlama düğmesi Üniteyi yeniden başlatmak için basın
6 RS232 RS232 kontrolü
7 IR alıcı uzatma kablosu arayüzü IR alıcı uzatma kablosuyla bağlayın. Lütfen uzaktan kumandanın IR alıcısının gerekli aralığında olduğundan emin olun
8 IR blaster uzatma kablosu arayüzü IR blaster uzatma kablosuyla bağlayın. Alıcıdan gelen IR sinyalini en iyi şekilde iletmek için lütfen IR blaster'ı kaynak cihazına yakın yerleştirin

Kurulum Prosedürleri

  1. Cat6/6A/7 ağ kablosu yapmak için
    IEEE-568B standardını izleyin:
  1. Bağlantılar

Kurulum Prosedürleri - Bağlantılar

  1. Çift yönlü IR geri geçişi
    1. Çift yönlü IR geri geçişini destekler. Kullanıcı, RX ucunda DVD'yi ve TX ucunda TV'yi kontrol edebilir.
    2. RX ucunda kontrol ediliyorsa, lütfen IR blaster uzatma kablosunu TX'in IR OUT'u ile ve IR alıcı uzatma kablosunu RX'in IR IN'i ile bağlayın. TX ucunda kontrol ediliyorsa, lütfen IR alıcı uzatma kablosunu TX'in IR IN'i ile ve IR blaster uzatma kablosunu RX'in IR OUT'u ile bağlayın.
  1. RS232 seri çift yönlü geri geçiş fonksiyonu
    1. Baud hızı
      Farklı kodlama mekanizmaları karıştırılamaz, bu verici ünitesi ve alıcı ünitesinin RS232 serisinin baud hızı 2400, 4800, 9600, 19200, 28800, 38400, 57600 ve 115200'ü destekler
    2. Hat sırası
      RS232 seri hattının sıkıca ve iyi bağlandığından ve seri veri hattının aşağıdaki gibi doğru bağlandığından emin olun: RS232 serisi yukarıdaki bağlantıyı izleyerek çalışmıyorsa,

RS232 seri çift yönlü geri geçiş fonksiyonu

  1. Baud hızını kontrol edin
    Baud hızını son kez kontrol etmeniz gerekirse, öncelikle güç açmadan önce seri port test aracınızda baud hızını 115200'e ayarlayın. Ardından gücü açın, ürünün RS232 serisi seri port test aracına bağlandığında, yazılım baud hızını hemen okuyacaktır.
    Örn: yazılım "Baud hızı: 9600" bilgisini gösteriyorsa, 9600 geçerli baud hızı anlamına gelir.
  2. Baud hızını ayarlayın
    Örneğin: geçerli baud hızı 9600, ancak kontrol ekipmanının baud hızı 19200, bu nedenle baud hızı 9600/ olarak ayarlanmalıdır. Şu anda, seri port aracında "9600" baud hızını seçin, ardından karakter biçiminde "set: 19200" komutunu girin ve gönderin.

SSS

S: Ekranda çıktı yok mu?

C:

  1. Öncelikle, lütfen güç kaynağının iyi bağlandığından emin olun. Ardından, tüm kabloların doğru bağlandığından emin olun.
  2. Lütfen TV/ekranın doğru HDMI giriş portunun seçildiğinden emin olun.
  3. Lütfen verici ünitesine beslenecek bir HDMI sinyali olduğundan ve alıcı ünitesinin görüntüleme cihazına iyi bağlandığından emin olun.

S: Gösterge LED'i 2 sürekli kapalı ve çıktı yok mu?

C: HDMI görüntüleme cihazının doğru HDMI giriş kanalına geçirildiğinden emin olun.

S: Gösterge LED'i 3 sürekli kapalı mı?

C: TX'in HDMI IN'inde sinyal girişi olup olmadığını kontrol edin ve RX'in OUT'unun HDMI ekranıyla iyi bağlandığından emin olun.

S: Çıktı görüntüsü kar noktasıyla mı?

C: Verici ünitesi ile kaynak cihazı arasındaki HDMI kablosunu değiştirin, yeniden test için daha kısa bir HDMI kablosu kullanmak daha iyi olacaktır.

Teknik Özellikler

Öğeler Teknik Özellikler
HDMI sinyali HDMI 2.0 HDCP 2.2'yi destekler, CEC'yi ve 24 bit derin rengi destekler
HDBaseT uyumluluğu HDBaseT 2.0
Desteklenen çözünürlük 480i/480P/576i/576P/720P/1080i/1080P/3D/4Kx2K
Ses LPCM、DTS Digital, Dolby Digital
Ağ kablosu CAT6、CAT6A、CAT7
İletim uzunluğu CAT6 70m

1080p@60Hz 48bpp, 1080p@60Hz 3D,

4Kx2K@60Hz
CAT6A 70m
CAT7 70m
IR kontrolü 20~60kHz geniş frekanslı cihazları ve Çift yönlü IR iletimini destekler
Çalışma sıcaklığı 0~55℃
Depolama sıcaklığı -10~70℃
Nem 0~90%(yoğuşmasız)
Güç kaynağı DC12V/1A x 2 adet
Güç tüketimi TX:
Ürün boyutu 109.49(U)x87.0(G)x23.4(Y)mm
Malzeme Demir alaşımlı malzeme
Ağırlık TX:240g RX:250g
Renk Siyah

Yasal Uyarı

Ürün adı ve marka adı, ilgili üreticilerin tescilli ticari markası olabilir. ™ ve ® kullanıcı kılavuzunda atlanabilir. Bu kullanıcı kılavuzundaki resimler yalnızca referans amaçlıdır. HDMI, HDMI High-Definition Multimedia Interface ve HDMI Logosu terimleri, HDMI Licensing Administrator, Inc.'in ticari markaları veya tescilli ticari markalarıdır. Güvenilirliği, işlevi veya tasarımı iyileştirmek için burada açıklanan bir üründe veya sistemde önceden haber vermeksizin değişiklik yapma hakkımızı saklı tutarız.
