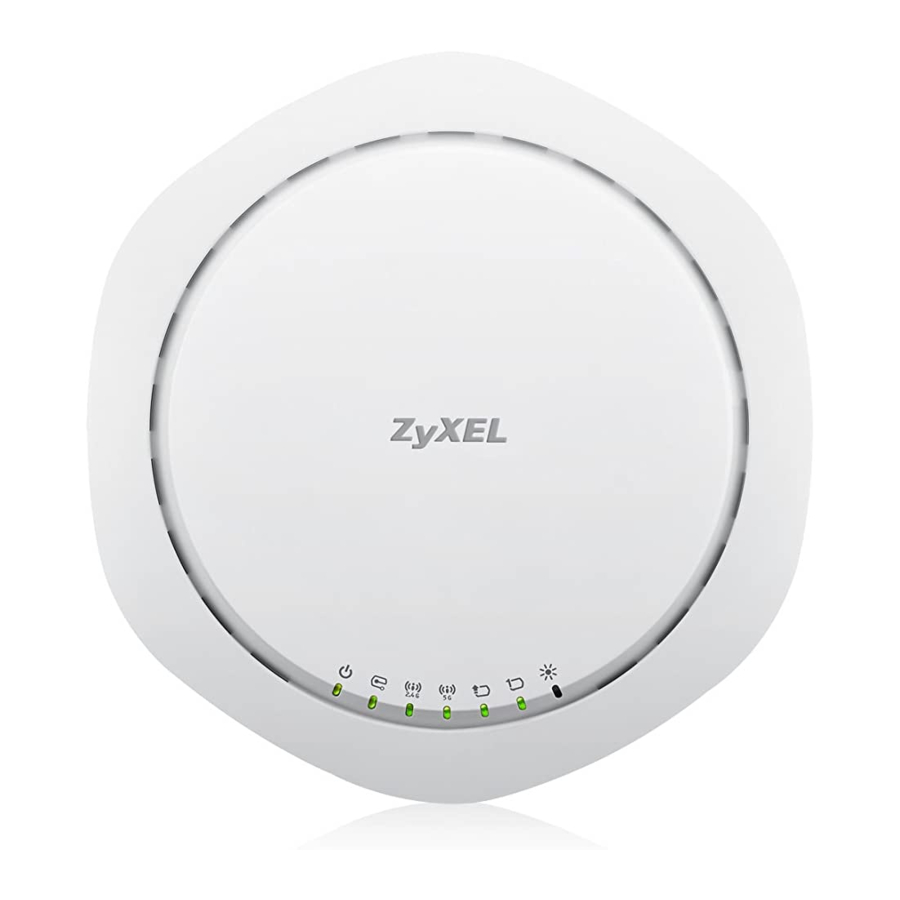

Zyxel NAP303 - 802.11ac Dual-Radio Nebula Cloud Managed Access Point Greitos pradžios vadovas

Turinys

1 Aparatinės įrangos diegimas
2 Įrenginio valdymas
3 Įrenginio konfigūravimas – pasirinktinai
4 Montavimas ant lubų
5 Montavimas ant sienos
6 Garantijos forma
7 Nuorodos
8 Atsisiųsti instrukciją
9 Kitomis kalbomis

Aparatinės įrangos diegimas

Prijunkite prie atitinkamo maitinimo šaltinio. Jums nereikia to daryti, jei naudojate PoE, kad maitintumėte NAP303 per 8 kontaktų CAT 5 Ethernet kabelį.
Prijunkite prie (PoE) jungiklio arba maršrutizatoriaus, turinčio prieigą prie interneto.

Įrenginio valdymas

Eikite į ZyXEL Nebula valdymo centro (NCC) svetainę (http://nebula.zyxel.com). Spustelėkite Login (Prisijungti) ir būsite nukreipti į myZyXEL.com portalo puslapį. Susikurkite myZyXEL.com paskyrą ir prisijunkite.
Sukurkite organizaciją ir svetainę (tinklą). Norėdami užregistruoti NAP303 ir priskirti jį svetainei, naudokite NAP303 LAN MAC adresą ir serijos numerį (S/N).

Įrenginio konfigūravimas – pasirinktinai

Atlikite toliau nurodytus veiksmus, kai reikia pakeisti NAP303 VLAN nustatymą arba rankiniu būdu nustatyti jo IP adresą.

Prijunkite kompiuterį prie NAP303.
Kompiuteryje naudokite NAP303 DHCP priskirtą LAN IP adresą, kad pasiektumėte jo įtaisytąją žiniatinklio konfigūravimo priemonę. Galite patikrinti NCC ekraną AP > Monitor > Access Point (AP > Stebėti > Prieigos taškas) arba DHCP serverį, kad sužinotumėte NAP303 LAN IP adresą. Arba atjunkite arba išjunkite DHCP serverį ir naudokite numatytąjį statinį NAP303 LAN IP adresą (192.168.1.2). Įsitikinkite, kad jūsų kompiuterio IP adresas yra diapazone nuo "192.168.1.3" iki "192.168.1.154". Pakeitę NAP303 IP adresą arba VLAN nustatymą, įsitikinkite, kad NAP303 vėl jungiasi prie interneto ir NCC.

Montavimas ant lubų

Nuimkite lubų plokštę ir pritvirtinkite tvirtinimo laikiklį prie lubų bėgelio, atitraukdami tinklelio spaustuką (A). Arba išgręžkite dvi skyles sieniniams kištukams lubose 82 mm atstumu ir prisukite laikiklį prie lubų.
Kai laikiklis pritvirtintas prie lubų, sulygiuokite rodyklę šalia NAP303 padėties OPEN (ATIDARYTA) (B) su rodykle žemyn ant tvirtinimo laikiklio (C).
Įstumkite NAP303 ir pasukite jį į dešinę, kol rodyklė šalia NAP303 padėties LOCK (UŽRAKINTA) (D) susilygiuos su rodykle žemyn ant tvirtinimo laikiklio.

Montavimas ant sienos

Išgręžkite dvi skyles sieniniams kištukams, 112 mm atstumu.
Uždėkite NAP303 ant varžtų.

Garantijos forma

ZyXEL garantijos informacija
Dėkojame, kad įsigijote ZyXEL produktą! Didžiuojamės savo kokybe, verte ir našumu ir tikime, kad šis produktas turėtų veikti be problemų visą jo naudojimo laiką. Jei kiltų problemų dėl produkto, susisiekite su ZyXEL Communications Corporation biurais visame pasaulyje. Norėdami gauti daugiau informacijos apie mūsų garantijos reglamentus ir atsakomybę jūsų šalyje, apsilankykite ZyXEL svetainėje: http://www.zyxel.com/warranty.

Tam tikrose šalyse pardavėjas turi užpildyti, pasirašyti ir užantspauduoti šią garantijos informaciją, kad ZyXEL garantija galiotų.

Produkto modelio numeris
Produkto serijos numeris
Pirkimo data
Pardavėjo antspaudas ir parašas

Daugiau informacijos, įskaitant įspėjimus apie saugą ir klientų aptarnavimą, rasite Nebula valdymo centro (NCC) vartotojo vadove adresu www.zyxel.com.

ES importuotojas
ZyXEL Communication A/S
Generatorvej 8D, 2860 Søborg, Danija.
http://www.zyxel.dk

JAV importuotojas
ZyXEL Communications, Inc
1130 North Miller Street Anaheim, CA 92806-2001
http://www.us.zyxel.com
