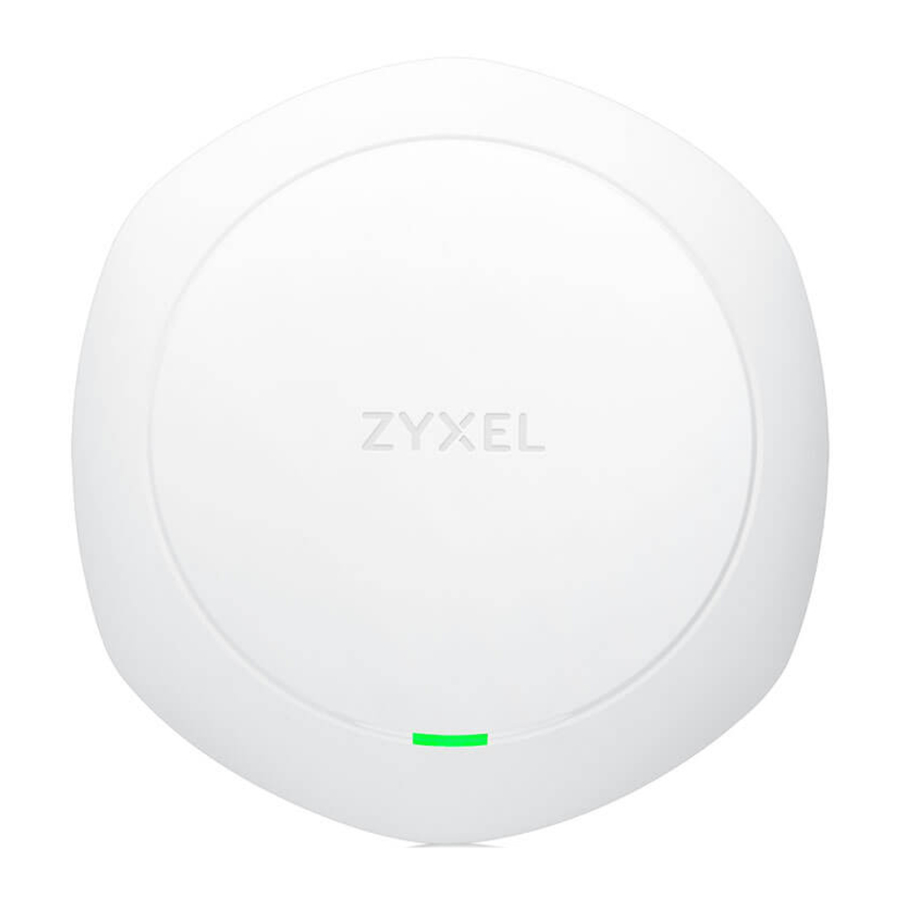

Zyxel NWA5123-AC HD - 802.11ac Wave2 Dual-Radio Unified Access Point Greitos pradžios vadovas

Turinys

1 Aparatinės įrangos diegimas
2 Pradinė konfigūracija
3 Montavimas ant sienos / lubų
4 Kaip atlaisvinti AP
5 Palaikymo informacija
6 Nuorodos
7 Atsisiųsti instrukciją
8 Kitomis kalbomis

Aparatinės įrangos diegimas

Prijunkite UPLINK/POE prievadą prie maršrutizatoriaus tinklo per PoE komutatorių arba PoE injektorių (30W).

Pradinė konfigūracija

Iš kompiuterio su įjungtu Wi-Fi ryšiu ieškokite numatytojo NWA5123-AC HD Wi-Fi tinklo pavadinimo (Zyxel) ir prisijunkite prie jo.

Atidarykite savo interneto naršyklę ir įveskite "http://1.1.1.1" pradinei konfigūracijai. Įveskite numatytąjį vartotojo vardą (admin) ir slaptažodį (1234). Spustelėkite "Login" (prisijungti).

Valdymas	Prijunkite UPLINK prie maršrutizatoriaus	DHCP priskirtas
IP adresas:	Neprijunkite UPLINK prie maršrutizatoriaus	192.168.1.2
SSID:	Zyxel
Wi-Fi saugumas	Išjungtas

Pastaba: jei jūsų kompiuteryje nėra Wi-Fi adapterio, naudokite Ethernet kabelį, kad prijungtumėte kompiuterį prie NWA5123-AC HD LAN1 prievado. Naudokite jo DHCP priskirtą IP arba numatytąjį statinį IP adresą (192.168.1.2), kad pasiektumėte žiniatinklio konfigūratorių. Įsitikinkite, kad jūsų kompiuterio IP adresas yra tame pačiame potinklyje kaip ir NWA5123-AC HD.

Vedlys pasirodo automatiškai. Naudokite vedlį, kad nustatytumėte savo NWA5123-AC HD. Pastaba: vedlio pakeitimams pritaikyti reikia 1–2 minučių. Maitinimo šviesos diodas pakaitomis mirksės raudonai ir žaliai. Tada, kai sistema bus paruošta, maitinimo ir Wi-Fi šviesos diodai nuolat švies žaliai. Patikrinkite "Dashboard" (valdymo skydelio) ekraną ir užsirašykite NWA5123-AC HD IP adresą, jei jums vėl reikės pasiekti jo žiniatinklio konfigūratorių.
Pastaba: 1.1.1.1 skirtas tik pradiniam nustatymui. Jis nebegalimas, kai NWA5123-AC HD sukonfigūruotas.
Naudokite naujus NWA5123-AC HD belaidžio ryšio nustatymus (SSID ir raktą), kad vėl prisijungtumėte prie NWA5123-AC HD Wi-Fi tinklo, kad galėtumėte naudotis internetu, jei juos pakeitėte vedlyje.

Montavimas ant sienos / lubų

Išgręžkite dvi skyles plastikiniams sieniniams kaiščiams (A), 6,41 cm atstumu vienas nuo kito. Įkiškite kaiščius į sieną.

Įsukite savisriegius gipso kartono inkarus (C) į lubas, 6,41 cm atstumu vienas nuo kito.

Įsukite du tvirtinimo varžtus per laikiklio (B) skyles į kaiščius / inkarus, kad pritvirtintumėte laikiklį prie sienos / lubų. Įsitikinkite, kad varžtai yra tvirtai ir saugiai pritvirtinti prie sienos / lubų.
Kai laikiklis pritvirtintas prie sienos / lubų, sulygiuokite NWA5123-AC HD UPLINK/POE prievadą su tvirtinimo laikiklio (B) ąsele. Įstumkite NWA5123-AC HD ir pasukite jį į dešinę, kol jis užsifiksuos.

Kaip atlaisvinti AP

Įkiškite ploną plokščią įrankį (pvz., plokščią atsuktuvą), kad nuspaustumėte AP užraktą. Pasukite AP prieš laikrodžio rodyklę, kad atlaisvintumėte.

Palaikymo informacija

Šiaurės Amerika	+ 1 800 978 7222	Ispanija	+ 911 792 100
JAV	support@zyxel.com	Ispanija	soporte@zyxel.es
JK	+ 44 3331 559 301	Prancūzija	+ 33 4 72 52 97 97
JK	support@zyxel.co.uk	Prancūzija	support@zyxel.fr
Vokietija	+ 49 2405 690969
Vokietija	support@zyxel.de
