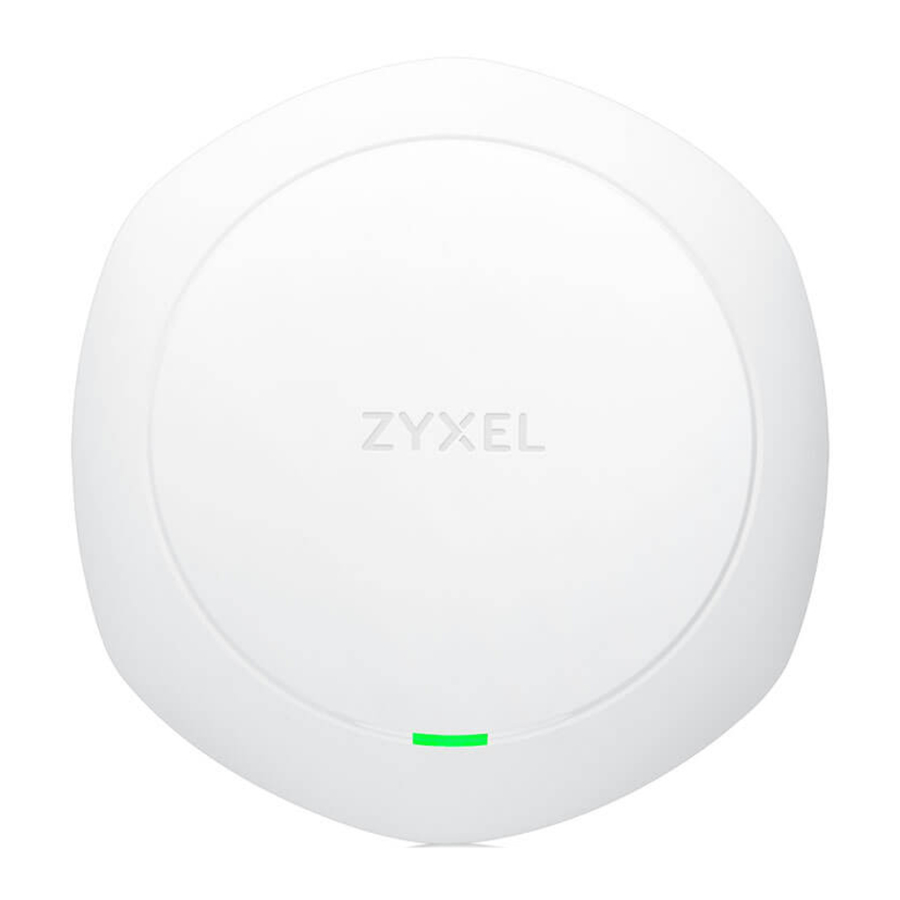

Guia de Início Rápido do Ponto de Acesso Unificado de Rádio Duplo Zyxel NWA5123-AC HD - 802.11ac Wave2

Conteúdo

1 Instalação de Hardware
2 Configuração Inicial
3 Montagem na Parede / Teto
4 Como libertar o AP
5 Informações de Suporte
6 Referências
7 Descarregar manual
8 Em Outros Idiomas

Instalação de Hardware

Ligue a porta UPLINK/POE a uma rede de router através de um switch PoE ou de um injetor PoE (30W).

Configuração Inicial

A partir de um computador com Wi-Fi, procure o nome de rede Wi-Fi predefinido do NWA5123-AC HD (Zyxel) e ligue-se a ele.
Abra o seu navegador web e introduza "http://1.1.1.1" para a configuração inicial. Introduza o nome de utilizador predefinido (admin) e a palavra-passe (1234). Clique em "Login" (Iniciar sessão).

Gestão Ligar UPLINK ao Router Atribuído por DHCP

Endereço IP: Não Ligar UPLINK ao Router 192.168.1.2

SSID: Zyxel

Segurança Wi-Fi Desativada

Nota: Se o seu computador não tiver um adaptador Wi-Fi, utilize um cabo Ethernet para ligar o seu computador à porta LAN1 do NWA5123-AC HD. Utilize o seu IP atribuído por DHCP ou o endereço IP estático predefinido (192.168.1.2) para aceder ao configurador web. Certifique-se de que o endereço IP do seu computador está na mesma sub-rede que o do NWA5123-AC HD.
O assistente aparece automaticamente. Utilize o assistente para configurar o seu NWA5123-AC HD. Nota: Demora 1 a 2 minutos para aplicar as alterações do assistente. O LED de alimentação piscará a vermelho e verde alternadamente. Os LEDs de alimentação e Wi-Fi ficam verdes fixos quando o sistema estiver pronto. Verifique o ecrã do Dashboard (Painel de controlo) e anote o endereço IP do NWA5123-AC HD caso necessite de aceder novamente ao seu configurador web.
Nota: O 1.1.1.1 é apenas para a configuração inicial. Não é utilizável após a configuração do NWA5123-AC HD.
Utilize as novas definições sem fios do NWA5123-AC HD (SSID e chave) para se voltar a ligar à rede Wi-Fi do NWA5123-AC HD para acesso à Internet se as alterar no assistente.

Montagem na Parede / Teto

Faça dois furos para as buchas de plástico (A), com 6,41 cm de distância entre si. Insira as buchas na parede.

Aparafuse as âncoras de gesso cartonado auto-perfurantes (C) no teto, com 6,41 cm de distância entre si.

Instale dois parafusos de montagem através dos orifícios no suporte (B) nas buchas/âncoras para fixar o suporte à parede/teto. Certifique-se de que os parafusos estão bem apertados e fixos à parede/teto.
Depois de o suporte estar fixo à parede/teto, alinhe a porta UPLINK/POE no NWA5123-AC HD com a aba do suporte de montagem (B). Empurre o NWA5123-AC HD e rode-o para a direita até encaixar no lugar.

Como libertar o AP

Insira uma ferramenta plana fina (como uma chave de fendas plana) para pressionar a trava do AP. Rode o AP no sentido anti-horário para libertar.

Informações de Suporte

América do Norte	+ 1 800 978 7222	Espanha	+ 911 792 100
EUA	support@zyxel.com	Espanha	soporte@zyxel.es
Reino Unido	+ 44 3331 559 301	França	+ 33 4 72 52 97 97
Reino Unido	support@zyxel.co.uk	França	support@zyxel.fr
Alemanha	+ 49 2405 690969
Alemanha	support@zyxel.de

Consulte o Guia do Utilizador em www.zyxel.com para obter mais informações, incluindo avisos de segurança e suporte ao cliente.

Importador da UE
Zyxel Communications A/S
Generatorvej 8D, 2860 Søborg, Dinamarca.
http://www.zyxel.dk

Importador dos EUA
Zyxel Communications, Inc
130 North Miller Street Anaheim, CA 92806-2001
http://www.us.zyxel.com
