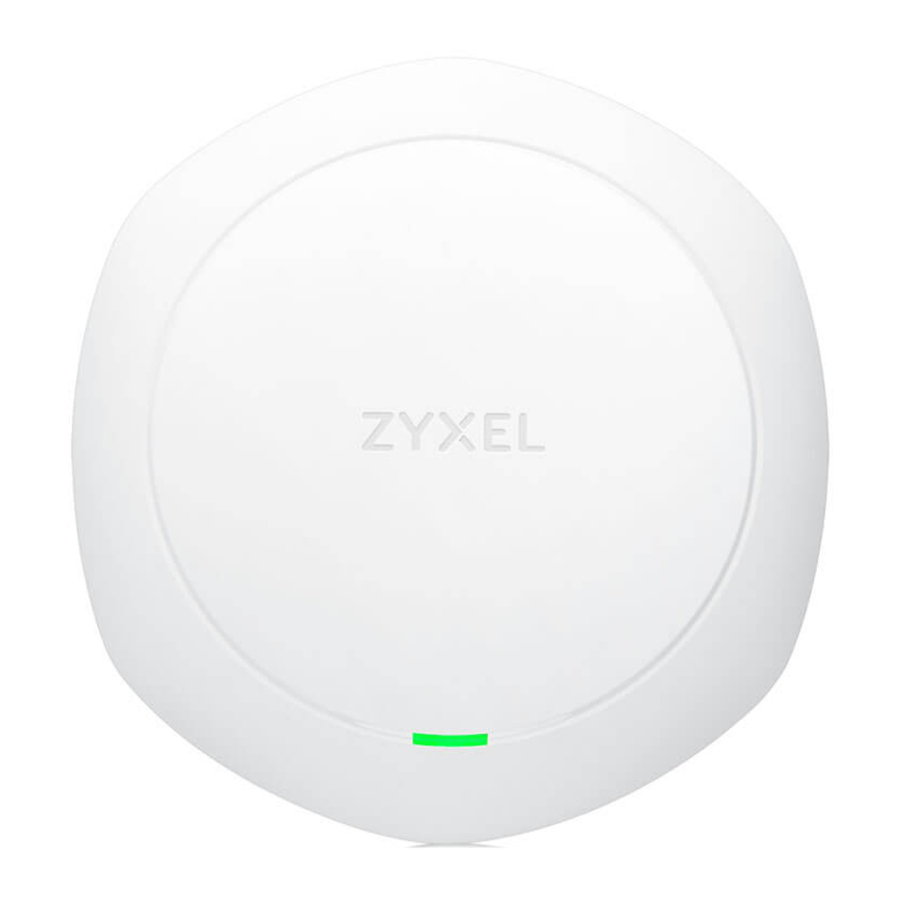

Zyxel NWA5123-AC HD - 802.11ac Wave2 Dual-Radio Unified Access Point Hurtigstartguide

Innhold

1 Maskinvareinstallasjon
2 Første gangs konfigurasjon
3 Vegg-/takmontering
4 Hvordan frigjøre AP-en
5 Støtteinformasjon
6 Referanser
7 Last ned manual
8 På andre språk

Maskinvareinstallasjon

Koble UPLINK/POE-porten til et ruternettverk via en PoE-svitsj eller en PoE-injektor (30W).

Første gangs konfigurasjon

Fra en Wi-Fi-aktivert datamaskin, søk etter standard Wi-Fi-nettverksnavnet til NWA5123-AC HD (Zyxel) og koble til det.
Åpne nettleseren din og skriv inn "http://1.1.1.1" for første gangs konfigurasjon. Skriv inn standard brukernavn (admin) og passord (1234). Klikk på Login (Logg inn).

Administrasjon Koble UPLINK til ruter DHCP-tildelt

IP-adresse: Ikke koble UPLINK til ruter 192.168.1.2

SSID: Zyxel

Wi-Fi-sikkerhet Deaktivert

Merk: Hvis datamaskinen din ikke har et Wi-Fi-adapter, bruk en Ethernet-kabel for å koble datamaskinen din til LAN1-porten på NWA5123-AC HD. Bruk dens DHCP-tildelte IP eller standard statiske IP-adresse (192.168.1.2) for å få tilgang til webkonfiguratoren. Forsikre deg om at datamaskinens IP-adresse er i samme subnett som NWA5123-AC HD sin.
Veiviseren vises automatisk. Bruk veiviseren for å sette opp din NWA5123-AC HD. Merk: Det tar 1 til 2 minutter å bruke veiviserendringene dine. Strøm-LED-en vil blinke rødt og grønt vekselvis. Strøm- og Wi-Fi-LED-ene lyser deretter konstant grønt når systemet er klart. Sjekk Dashboard (Kontrollpanel)-skjermen og noter deg IP-adressen til NWA5123-AC HD i tilfelle du trenger å få tilgang til dens webkonfigurator igjen.
Merk: 1.1.1.1 er kun for første gangs oppsett. Den kan ikke brukes etter at NWA5123-AC HD er konfigurert.
Bruk de nye trådløse innstillingene til NWA5123-AC HD (SSID og nøkkel) for å koble til Wi-Fi-nettverket til NWA5123-AC HD igjen for internettilgang hvis du endrer dem i veiviseren.

Vegg-/takmontering

Bor to hull for plastveggpluggene (A), 6,41 cm fra hverandre. Sett pluggene inn i veggen.

Skru de selvborende gipsankerene (C) inn i taket, 6,41 cm fra hverandre.

Installer to monteringsskruer gjennom hullene på braketten (B) inn i pluggene/ankrene for å feste braketten til veggen/taket. Forsikre deg om at skruene er godt og sikkert festet til veggen/taket.
Etter at braketten er festet til veggen/taket, juster UPLINK/POE-porten på NWA5123-AC HD med tappen på monteringsbraketten (B). Skyv NWA5123-AC HD inn og vri den til høyre til den klikker på plass.

Hvordan frigjøre AP-en

Sett inn et tynt, flatt verktøy (som en flat skrutrekker) for å trykke ned AP-låsen. Vri AP-en mot klokken for å frigjøre den.

Støtteinformasjon

Nord-Amerika	+ 1 800 978 7222	Spania	+ 911 792 100
USA	support@zyxel.com	Spania	soporte@zyxel.es
Storbritannia	+ 44 3331 559 301	Frankrike	+ 33 4 72 52 97 97
Storbritannia	support@zyxel.co.uk	Frankrike	support@zyxel.fr
Tyskland	+ 49 2405 690969
Tyskland	support@zyxel.de
