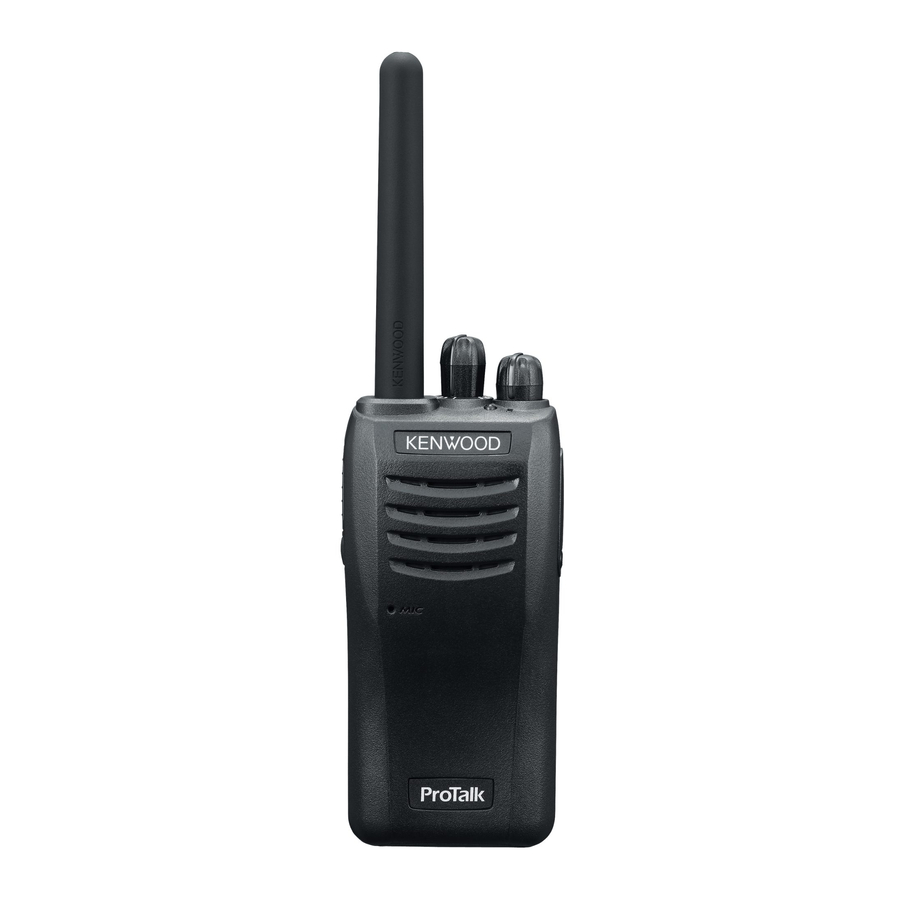

KENWOOD Protalk TK-3501, TK-3501-E - UHF FM siųstuvo-imtuvo naudotojo vadovas
PRIDEDAMI PRIEDAI
Atsargiai išpakuokite siųstuvą-imtuvą. Prieš išmesdami pakavimo medžiagą, rekomenduojame patikrinti, ar yra visi elementai, nurodyti toliau pateiktame sąraše. Jei trūksta kokių nors elementų arba jie buvo pažeisti gabenant, nedelsdami pateikite pretenziją vežėjui.
| Elementas | Kiekis |
| Akumuliatoriaus įkroviklis / kintamosios srovės adapteris (KSC-35S) | 1 |
| Li-ion akumuliatorius (KNB-63L) | 1 |
| Dangtelis | 1 |
| Diržo segtukas | 1 |
| Naudotojo vadovas | 1 |
Pastaba:
- Garsiakalbio / mikrofono lizdo atsparumas vandeniui garantuojamas pritvirtinus pridedamą dangtelį. Atsparumas vandeniui nebus garantuojamas prijungus papildomą garsiakalbį / mikrofoną ir pan.
AKUMULIATORIAUS ĮDIEGIMAS / IŠĖMIMAS
- Norėdami įdiegti akumuliatorių, sulygiuokite akumuliatoriaus pagrindą su siųstuvu-imtuvu, tada paspauskite akumuliatorių į vietą, kol fiksavimo svirtis užsifiksuos.
![]()
- Norėdami išimti akumuliatorių, pakelkite fiksavimo svirtį aukštyn, tada patraukite akumuliatorių nuo siųstuvo-imtuvo.
![]()
PAGRINDINĖ VEIKLA
ĮJUNGIMAS / IŠJUNGIMAS
Pasukite Power (maitinimo) jungiklį / Volume (garsumo) valdiklį pagal laikrodžio rodyklę, kad įjungtumėte siųstuvą-imtuvą.
Pasukite Power (maitinimo) jungiklį / Volume (garsumo) valdiklį prieš laikrodžio rodyklę iki galo, kad išjungtumėte siųstuvą-imtuvą.
GARSO REGULIAVIMAS
Pasukite Power (maitinimo) jungiklį / Volume (garsumo) valdiklį, kad sureguliuotumėte garsumą. Pasukus pagal laikrodžio rodyklę, garsumas didėja, o pasukus prieš laikrodžio rodyklę – mažėja.
KANALO PASIRINKIMAS
Pasukite Channel (kanalo) selektorių, kad pasirinktumėte norimą kanalą.
SKAMBIO ATLIKIMAS
- Pasirinkite norimą kanalą.
- Paspauskite mygtuką, užprogramuotą kaip [Monitor/ Monitor Momentary] (stebėjimas / momentinis stebėjimas) arba [Squelch Off / Squelch Off Momentary] (triukšmo slopinimas išjungtas / momentinis triukšmo slopinimas išjungtas) (numatytasis nustatymas: Side (šoninis) mygtukas), kad patikrintumėte, ar kanalas laisvas.
- Jei kanalas užimtas, palaukite, kol jis taps laisvas.
- Norėdami atlikti skambutį, paspauskite ir palaikykite PTT (paspausk ir kalbėk) jungiklį ir kalbėkite į mikrofoną.
- Norėdami pasiekti geriausią garso kokybę, laikykite siųstuvą-imtuvą maždaug 3–4 cm (1,5 colio) atstumu nuo burnos.
- Atleiskite PTT (paspausk ir kalbėk) jungiklį, kad priimtumėte.
- Jei QT/DQT buvo užprogramuotas pasirinktame kanale, skambutį išgirsite tik tuo atveju, jei gautas signalas atitinka jūsų siųstuvo-imtuvo nustatymus.
| Modelis | Dažnių diapazonas | Maks. išėjimo galia |
| TK-3501-E | 446,00625 - 446,193750 MHz | 500 mW e.r.p. |
Šis siųstuvas-imtuvas leidžia iš naujo užprogramuoti kiekvieną kanalą su skirtingais dažniais ir QT (Quiet Talk) (tylus pokalbis) / DQT (Digital Quiet Talk) (skaitmeninis tylus pokalbis) nustatymais. Toliau pateiktoje lentelėje pateikiami numatytieji kanalų nustatymai.
| Kanalo numeris | Dažnis | QT/DQT |
| 1 | 446,00625 MHz | 94,8 Hz |
| 2 | 446,09375 MHz | 88,5 Hz |
| 3 | 446,03125 MHz | 103,5 Hz |
| 4 | 446,06875 MHz | 79,7 Hz |
| 5 | 446,04375 MHz | 118,8 Hz |
| 6 | 446,01875 MHz | 123,0 Hz |
| 7 | 446,08125 MHz | 127,3 Hz |
| 8 | 446,05625 MHz | 85,4 Hz |
| 9 | 446,00625 MHz | 107,2 Hz |
| 10 | 446,09375 MHz | 110,9 Hz |
| 11 | 446,03125 MHz | 114,8 Hz |
| 12 | 446,06875 MHz | 82,5 Hz |
| 13 | 446,04375 MHz | D132N |
| 14 | 446,01875 MHz | D155N |
| 15 | 446,05625 MHz | D134N |
| 16 | 446,08125 MHz | D243N |
Atsisiųsti instrukciją
Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.
Atsisiųsti KENWOOD Protalk TK-3501, TK-3501-E - UHF FM siųstuvo-imtuvo naudotojo vadovas
