KENWOOD Protalk TK-3501, TK-3501-E - Руководство пользователя УКВ ЧМ трансивера
КОМПЛЕКТ ПОСТАВКИ
Осторожно распакуйте трансивер. Мы рекомендуем вам идентифицировать элементы, перечисленные в следующем списке, прежде чем выбрасывать упаковочный материал. Если какие-либо элементы отсутствуют или были повреждены во время транспортировки, немедленно подайте претензию перевозчику.
| Элемент | Количество |
| Зарядное устройство/ AC adapter (KSC-35S) | 1 |
| Литий-ионный аккумулятор (KNB-63L) | 1 |
| Заглушка | 1 |
| Зажим для ремня | 1 |
| Руководство пользователя | 1 |
Примечание:
- Водонепроницаемость разъема динамика/микрофона гарантируется при закреплении прилагаемой заглушки. Водонепроницаемость не гарантируется при подключении дополнительного динамика/микрофона и т. д.
УСТАНОВКА/СНЯТИЕ АККУМУЛЯТОРА

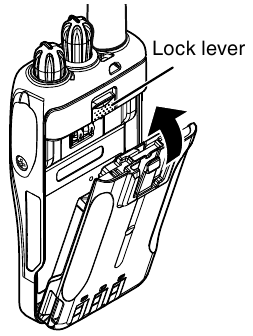

- Чтобы установить аккумулятор, совместите основание аккумулятора с трансивером, затем нажмите на аккумулятор, пока рычаг блокировки не будет надежно закреплен.
![]()

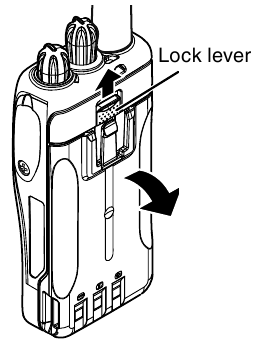

- Чтобы снять аккумулятор, поднимите рычаг блокировки, затем оттяните аккумулятор от трансивера.
![]()

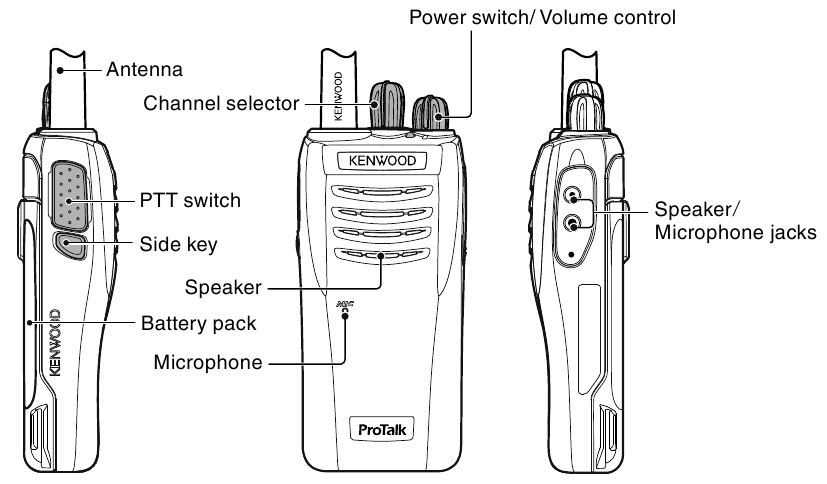

ОСНОВНЫЕ ОПЕРАЦИИ
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ПИТАНИЯ
Поверните переключатель Power (питание)/ регулятор Volume (громкость) по часовой стрелке, чтобы включить трансивер.
Поверните переключатель Power (питание)/ регулятор Volume (громкость) против часовой стрелки до упора, чтобы выключить трансивер.
РЕГУЛИРОВКА ГРОМКОСТИ
Поверните переключатель Power (питание)/ регулятор Volume (громкость), чтобы отрегулировать громкость. Поворот по часовой стрелке увеличивает громкость, а против часовой стрелки — уменьшает.
ВЫБОР КАНАЛА
Поверните переключатель Channel (канал), чтобы выбрать нужный канал.
СОВЕРШЕНИЕ ВЫЗОВА
- Выберите нужный канал.
- Нажмите кнопку, запрограммированную как [Monitor/ Monitor Momentary] (монитор/мгновенный монитор) или [Squelch Off / Squelch Off Momentary] (отключение шумоподавителя/мгновенное отключение шумоподавителя) (настройка по умолчанию: боковая клавиша Side), чтобы проверить, свободен ли канал.
- Если канал занят, подождите, пока он не освободится.
- Чтобы совершить вызов, нажмите и удерживайте переключатель PTT (нажми и говори) и говорите в микрофон.
- Для наилучшего качества звука держите трансивер примерно в 3–4 см (1,5 дюйма) от рта.
- Отпустите переключатель PTT (нажми и говори), чтобы принять вызов.
- Если на выбранном канале запрограммирован QT/DQT, вы услышите вызов, только если полученный сигнал соответствует настройкам вашего трансивера.
| Модель | Диапазон частот | Макс. выходная мощность |
| TK-3501-E | 446.00625 - 446.193750 MHz | 500 mW e.r.p. |
Этот трансивер позволяет перепрограммировать каждый из каналов с различными частотами и настройками QT (Quiet Talk) (тихий разговор)/ DQT (Digital Quiet Talk) (цифровой тихий разговор). В таблице ниже перечислены настройки каналов по умолчанию.
| Номер канала | Частота | QT/DQT |
| 1 | 446.00625 MHz | 94.8 Hz |
| 2 | 446.09375 MHz | 88.5 Hz |
| 3 | 446.03125 MHz | 103.5 Hz |
| 4 | 446.06875 MHz | 79.7 Hz |
| 5 | 446.04375 MHz | 118.8 Hz |
| 6 | 446.01875 MHz | 123.0 Hz |
| 7 | 446.08125 MHz | 127.3 Hz |
| 8 | 446.05625 MHz | 85.4 Hz |
| 9 | 446.00625 MHz | 107.2 Hz |
| 10 | 446.09375 MHz | 110.9 Hz |
| 11 | 446.03125 MHz | 114.8 Hz |
| 12 | 446.06875 MHz | 82.5 Hz |
| 13 | 446.04375 MHz | D132N |
| 14 | 446.01875 MHz | D155N |
| 15 | 446.05625 MHz | D134N |
| 16 | 446.08125 MHz | D243N |
