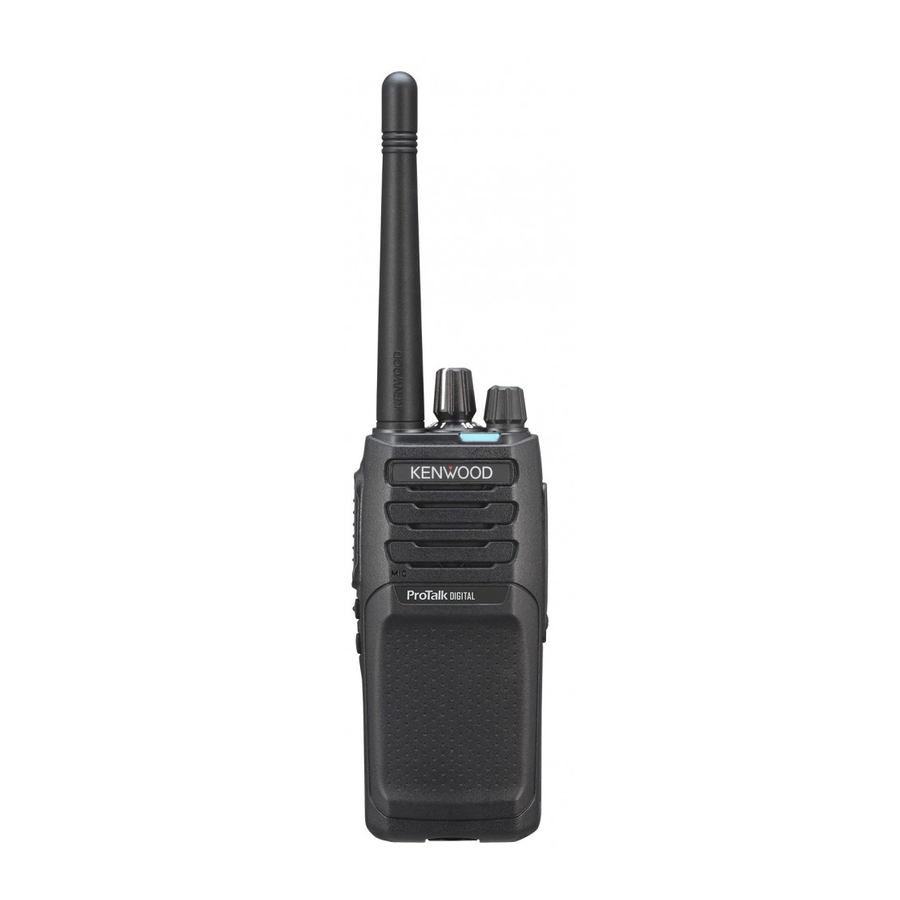

Kenwood NX-P1200NV/AV, NX-P1202AV, NX-P1300NU/AU, NX-P1302AU Руководство пользователя

КОМПЛЕКТ ПОСТАВКИ

Осторожно распакуйте трансивер. Мы рекомендуем вам идентифицировать элементы, перечисленные в следующем списке, прежде чем выбрасывать упаковочный материал. Если какие-либо элементы отсутствуют или были повреждены во время транспортировки, немедленно подайте претензию перевозчику.

Примечание:

• Для разъема динамика/микрофона водонепроницаемость гарантируется при закреплении прилагаемой заглушки. Водонепроницаемость не гарантируется при подключении дополнительного динамика/микрофона и т. д.

УСТАНОВКА/ ИЗВЛЕЧЕНИЕ АККУМУЛЯТОРА

1. Совместите аккумулятор с задней частью трансивера, затем плотно прижмите аккумулятор и трансивер друг к другу, пока защелка на основании трансивера не зафиксируется.

2. Чтобы извлечь аккумулятор, поднимите предохранительную защелку на основании трансивера, затем нажмите на защелку под предохранительной защелкой.

3. Удерживая защелку, оттяните аккумулятор от трансивера.


ЗАРЯДКА АККУМУЛЯТОРА

ВНИМАНИЕ:

• Всегда выключайте трансивер с аккумулятором перед тем, как вставлять его в зарядное устройство.

1. Подключите кабель AC-адаптера к разъему, расположенному на задней панели зарядного устройства.
2. Подключите AC-адаптер к розетке переменного тока.
3. Вставьте аккумулятор или трансивер с аккумулятором в зарядный слот зарядного устройства.

• Убедитесь, что металлические контакты аккумулятора надежно соединены с клеммами зарядного устройства.
• Индикатор загорается красным, и начинается зарядка.


4. По завершении зарядки индикатор мигает зеленым. Извлеките аккумулятор или трансивер из зарядного слота зарядного устройства.

• Зарядка аккумулятора занимает примерно 3 часа.
• Если зарядное устройство не будет использоваться в течение длительного времени, отключите AC-адаптер от розетки переменного тока.

Примечание:

• Если индикатор мигает красным, аккумулятор неисправен или контакты аккумулятора неправильно соединены с контактами зарядного устройства.
• Если индикатор мигает зеленым и оранжевым, температура аккумулятора не соответствует температуре начала зарядки. Извлеките аккумулятор из зарядного устройства и подождите, пока он не достигнет нормальной температуры, прежде чем снова заряжать его.
• Во время зарядки температура окружающей среды должна быть в пределах от 5°C до 40°C (от 41°F до 104°F). Зарядка вне этого диапазона может привести к неполной зарядке аккумулятора.
• Срок службы аккумулятора истекает, когда время его работы сокращается, даже если он полностью и правильно заряжен. Замените аккумулятор.

ОСНОВНЫЕ ОПЕРАЦИИ

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ПИТАНИЯ

Поверните выключатель питания/регулятор громкости по часовой стрелке, чтобы включить трансивер.

Поверните выключатель питания/регулятор громкости против часовой стрелки до упора, чтобы выключить трансивер.

РЕГУЛИРОВКА ГРОМКОСТИ

Поверните выключатель питания/регулятор громкости, чтобы отрегулировать громкость.
Поворот по часовой стрелке увеличивает громкость, а против часовой стрелки — уменьшает.

ВЫБОР ЗОНЫ

Нажмите и удерживайте боковую кнопку 1 (увеличение зоны) или боковую кнопку 2 (уменьшение зоны) в течение 1 секунды, чтобы изменить зону (1 ~ 4).

ВЫБОР КАНАЛА

Поверните селектор, чтобы выбрать нужный канал.

ПЕРЕДАЧА

1. Выберите нужный канал.
2. Нажмите кнопку PTT (передача) и говорите в микрофон. Отпустите кнопку PTT (передача), чтобы принимать.

• Для наилучшего качества звука держите трансивер примерно в 1,5 дюймах (3–4 см) от рта.

ПРИЕМ

Выберите нужный канал. Если на выбранном канале настроена сигнализация, вы услышите вызов только в том случае, если полученный сигнал соответствует настройкам вашего трансивера.

НАСТРОЙКИ КАНАЛОВ ПО УМОЛЧАНИЮ

Эти трансиверы позволяют перепрограммировать каждый из каналов с различными частотами и настройками QT/DQT (аналоговый)/ RAN (цифровой NXDN). В таблице ниже перечислены настройки каналов по умолчанию.

Примечание:

• Настройка зоны по умолчанию зависит от каждой модели. Для совместимых моделей KENWOOD каждой зоны обратитесь к подробной инструкции по эксплуатации.

NX-P1200NV (NXDN/ аналоговый трансивер)

NX-P1200AV (аналоговый трансивер)

NX-P1202AV (аналоговый трансивер)

NX-P1300NU (NXDN/ аналоговый трансивер)

NX-P1300AU (аналоговый трансивер)

NX-P1302AU (аналоговый трансивер)

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать Kenwood NX-P1200NV/AV, NX-P1202AV, NX-P1300NU/AU, NX-P1302AU Руководство пользователя
