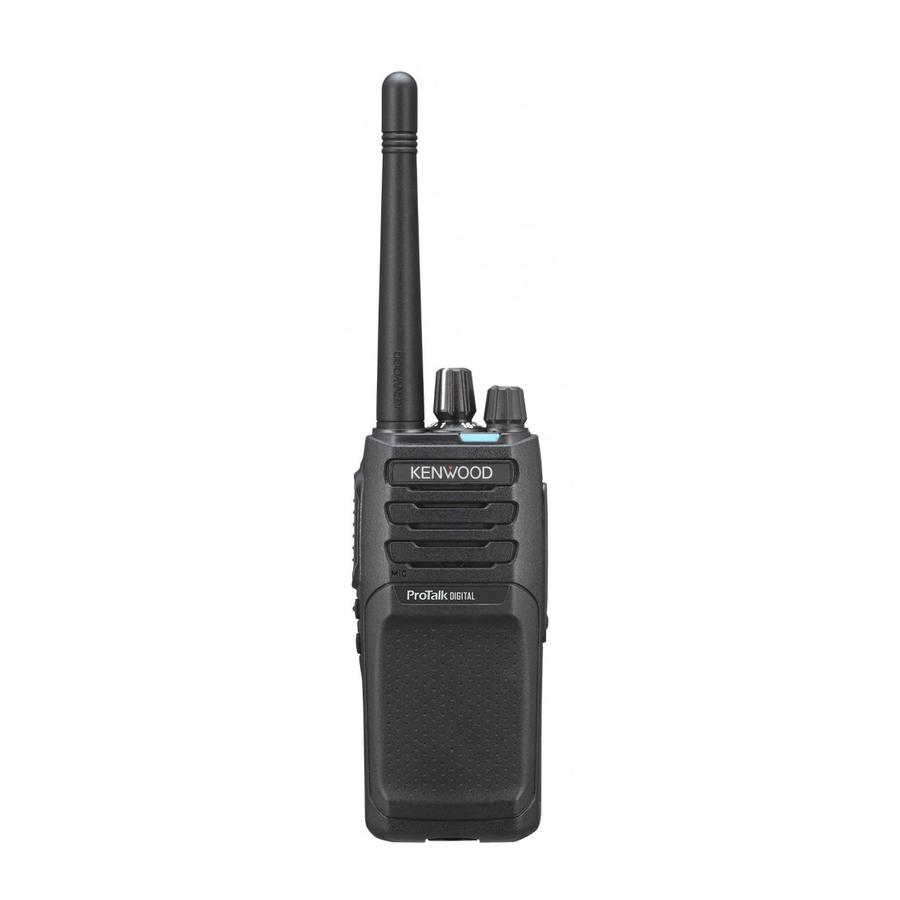

Guia do Usuário Kenwood NX-P1200NV/AV, NX-P1202AV, NX-P1300NU/AU, NX-P1302AU

ACESSÓRIOS FORNECIDOS

Desembale cuidadosamente o transceptor. Recomendamos que você identifique os itens listados na lista a seguir antes de descartar o material de embalagem. Se algum item estiver faltando ou tiver sido danificado durante o transporte, registre uma reclamação junto à transportadora imediatamente.

Nota:

• Para o conector do alto-falante/microfone, o desempenho à prova d'água é garantido pela fixação da tampa fornecida. O desempenho à prova d'água não será garantido pela conexão de um alto-falante/microfone opcional, etc.

INSTALANDO/ REMOVENDO A BATERIA

1. Alinhe a bateria com a parte traseira do transceptor, em seguida, pressione a bateria e o transceptor firmemente juntos até que a trava de liberação na base do transceptor trave.

2. Para remover a bateria, levante a trava de segurança na base do transceptor e, em seguida, pressione a trava de liberação sob a trava de segurança.

3. Enquanto pressiona a trava de liberação, puxe a bateria para longe do transceptor.


CARREGANDO A BATERIA

ATENÇÃO:

• Sempre desligue (switch OFF) um transceptor equipado com uma bateria antes de inserir o transceptor no carregador.

1. Conecte o cabo do adaptador AC no conector localizado na parte traseira do carregador.
2. Conecte o adaptador AC em uma tomada AC.
3. Deslize uma bateria ou um transceptor equipado com uma bateria no slot de carregamento do carregador.

• Certifique-se de que os contatos de metal da bateria se encaixem firmemente com os terminais do carregador.
• O indicador acende em vermelho e o carregamento começa.


4. Quando o carregamento for concluído, o indicador piscará em verde. Remova a bateria ou o transceptor do slot de carregamento do carregador.

• Leva aproximadamente 3 horas para carregar a bateria.
• Quando o carregador não for usado por um longo período, desconecte o adaptador AC da tomada AC.

Nota:

• Quando o indicador pisca em vermelho, a bateria está com defeito ou os contatos da bateria não estão devidamente encaixados com os do carregador.
• Quando o indicador pisca em verde e laranja, a bateria não satisfez a temperatura inicial de carregamento. Remova a bateria do carregador e espere até que atinja uma temperatura normal antes de carregá-la novamente.
• A temperatura ambiente deve estar entre 5°C e 40°C (41°F e 104°F) enquanto o carregamento estiver em andamento. O carregamento fora dessa faixa pode não carregar totalmente a bateria.
• A vida útil da bateria termina quando seu tempo de operação diminui, mesmo que esteja totalmente e corretamente carregada. Substitua a bateria.

OPERAÇÃO BÁSICA

LIGANDO/DESLIGANDO A ALIMENTAÇÃO

Gire o Interruptor de alimentação/ Controle de volume no sentido horário para ligar (ON) o transceptor.

Gire o Interruptor de alimentação/ Controle de volume totalmente no sentido anti-horário para desligar (OFF) o transceptor.

AJUSTANDO O VOLUME

Gire o Interruptor de alimentação/ Controle de volume para ajustar o volume.
Girar no sentido horário aumenta o volume e no sentido anti-horário diminui.

SELECIONANDO UMA ZONA

Pressione e segure o botão Side 1 button (botão Lateral 1) (Zona Acima) ou o botão Side 2 button (botão Lateral 2) (Zona Abaixo) por 1 segundo para alterar a Zona (1 ~ 4).

SELECIONANDO UM CANAL

Gire o Selector (Seletor) para selecionar o canal desejado.

TRANSMITINDO

1. Selecione o canal desejado.
2. Pressione o botão PTT switch (botão PTT) e fale no microfone. Solte o botão PTT switch (botão PTT) para receber.

• Para obter a melhor qualidade de som, segure o transceptor a aproximadamente 1,5 polegadas (3 ~ 4 cm) da boca.

RECEBENDO

Selecione o canal desejado. Se a sinalização estiver configurada no canal selecionado, você ouvirá uma chamada somente se o sinal recebido corresponder às configurações do seu transceptor.

CONFIGURAÇÕES DE CANAL PADRÃO

Esses transceptores permitem que você reprograme cada um dos canais com diferentes frequências e configurações de QT/DQT (Analógico)/ RAN (NXDN Digital). A tabela abaixo lista as configurações de canal padrão.

Nota:

• A configuração padrão da zona difere dependendo de cada modelo. Para modelos KENWOOD compatíveis de cada zona, consulte o manual de instruções detalhado.

NX-P1200NV (Transceptor NXDN/ Analógico)

NX-P1200AV (Transceptor Analógico)

NX-P1202AV (Transceptor Analógico)

NX-P1300NU (Transceptor NXDN/ Analógico)

NX-P1300AU (Transceptor Analógico)

NX-P1302AU (Transceptor Analógico)
