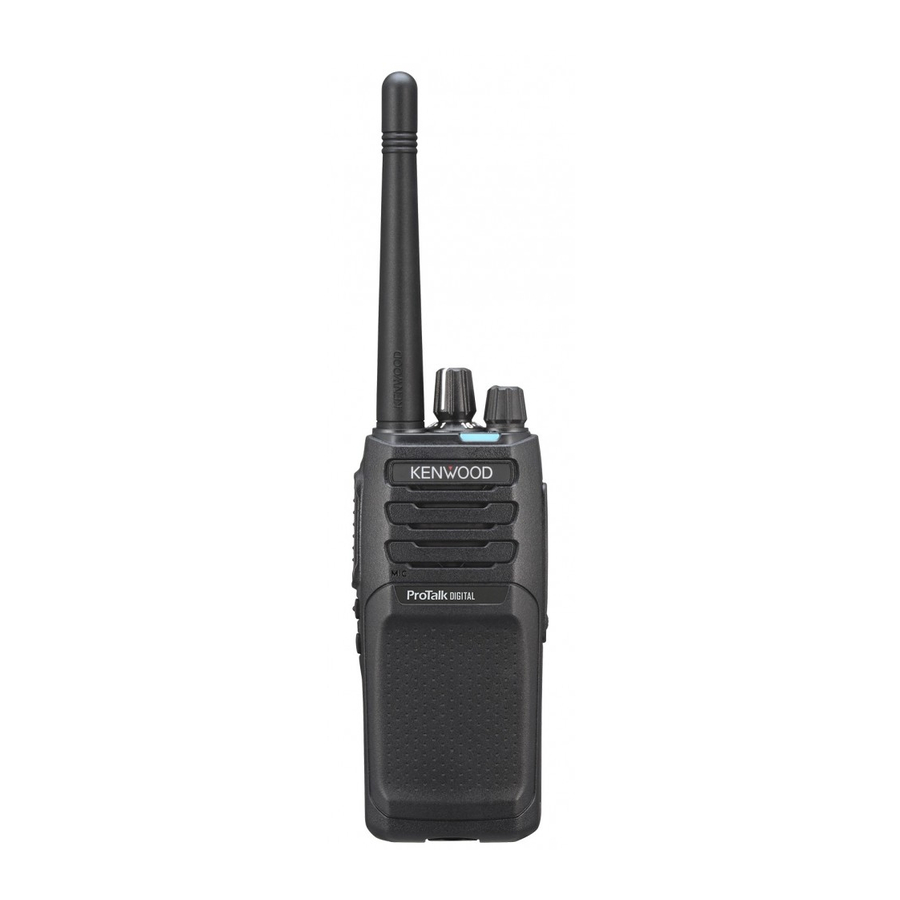

Kenwood NX-P1200NV/AV, NX-P1202AV, NX-P1300NU/AU, NX-P1302AU Benutzerhandbuch

LIEFERUMFANG

Packen Sie das Funkgerät vorsichtig aus. Wir empfehlen Ihnen, die in der folgenden Liste aufgeführten Artikel zu überprüfen, bevor Sie das Verpackungsmaterial entsorgen. Sollten Artikel fehlen oder während des Versands beschädigt worden sein, reichen Sie bitte sofort eine Reklamation beim Spediteur ein.

Hinweis:

• Für die Lautsprecher-/Mikrofonbuchse ist die Wasserdichtigkeit durch das Anbringen der mitgelieferten Kappe gewährleistet. Die Wasserdichtigkeit wird nicht garantiert, wenn ein optionaler Lautsprecher/Mikrofon etc. angeschlossen wird.

EINSETZEN/ ENTNEHMEN DES AKKUPACKS

1. Richten Sie den Akkupack an der Rückseite des Funkgeräts aus und drücken Sie dann Akkupack und Funkgerät fest zusammen, bis der Entriegelungshebel an der Unterseite des Funkgeräts einrastet.

2. Zum Entnehmen des Akkupacks heben Sie die Sicherheitsverriegelung an der Unterseite des Funkgeräts an und drücken Sie dann den Entriegelungshebel unterhalb der Sicherheitsverriegelung.

3. Während Sie den Entriegelungshebel drücken, ziehen Sie den Akkupack vom Funkgerät weg.


LADEN DES AKKUPACKS

ACHTUNG:

• Schalten Sie ein Funkgerät mit eingesetztem Akkupack immer AUS, bevor Sie das Funkgerät in das Ladegerät einsetzen.

1. Stecken Sie das Netzkabel des AC-Adapters in die Buchse auf der Rückseite des Ladegeräts.
2. Stecken Sie den AC-Adapter in eine Netzsteckdose.
3. Schieben Sie einen Akkupack oder ein Funkgerät mit eingesetztem Akkupack in den Ladeschacht des Ladegeräts.

• Stellen Sie sicher, dass die Metallkontakte des Akkupacks sicher mit den Ladekontakten des Ladegeräts verbunden sind.
• Die Anzeige leuchtet rot und der Ladevorgang beginnt.


4. Wenn der Ladevorgang abgeschlossen ist, blinkt die Anzeige grün. Entnehmen Sie den Akkupack oder das Funkgerät aus dem Ladeschacht des Ladegeräts.

• Das Laden des Akkupacks dauert etwa 3 Stunden.
• Wenn das Ladegerät längere Zeit nicht verwendet wird, ziehen Sie den AC-Adapter aus der Netzsteckdose.

Hinweis:

• Wenn die Anzeige rot blinkt, ist der Akkupack entweder defekt oder die Kontakte des Akkupacks sind nicht richtig mit denen des Ladegeräts verbunden.
• Wenn die Anzeige grün und orange blinkt, wurde die Starttemperatur für den Ladevorgang des Akkupacks nicht erreicht. Nehmen Sie den Akkupack aus dem Ladegerät und warten Sie, bis er eine normale Temperatur erreicht hat, bevor Sie ihn erneut laden.
• Die Umgebungstemperatur sollte während des Ladevorgangs zwischen 5°C und 40°C (41°F und 104°F) liegen. Das Laden außerhalb dieses Bereichs kann dazu führen, dass der Akku nicht vollständig geladen wird.
• Die Lebensdauer des Akkupacks ist beendet, wenn seine Betriebszeit abnimmt, obwohl er vollständig und korrekt geladen ist. Ersetzen Sie den Akkupack.

GRUNDLEGENDE BEDIENUNG

EIN-/AUSSCHALTEN

Drehen Sie den Power switch/ Volume control (Ein-/Ausschalter/Lautstärkeregler) im Uhrzeigersinn, um das Funkgerät EINZUSCHALTEN.

Drehen Sie den Power switch/ Volume control (Ein-/Ausschalter/Lautstärkeregler) vollständig gegen den Uhrzeigersinn, um das Funkgerät AUSZUSCHALTEN.

LAUTSTÄRKE EINSTELLEN

Drehen Sie den Power switch/ Volume control (Ein-/Ausschalter/Lautstärkeregler), um die Lautstärke einzustellen.
Im Uhrzeigersinn erhöht die Lautstärke, gegen den Uhrzeigersinn verringert sie.

ZONE AUSWÄHLEN

Halten Sie die Side 1 button (Taste Side 1) (Zone Hoch) oder die Side 2 button (Taste Side 2) (Zone Runter) 1 Sekunde lang gedrückt, um die Zone (1 ~ 4) zu ändern.

KANAL AUSWÄHLEN

Drehen Sie den Selector (Wähler), um den gewünschten Kanal auszuwählen.

SENDEN

1. Wählen Sie den gewünschten Kanal aus.
2. Drücken Sie den PTT switch (PTT-Schalter) und sprechen Sie in das Mikrofon. Lassen Sie den PTT switch (PTT-Schalter) los, um zu empfangen.

• Für die beste Klangqualität halten Sie das Funkgerät etwa 1,5 Zoll (3 ~ 4 cm) von Ihrem Mund entfernt.

EMPFANGEN

Wählen Sie den gewünschten Kanal aus. Wenn auf dem ausgewählten Kanal eine Signalisierung konfiguriert ist, hören Sie einen Anruf nur dann, wenn das empfangene Signal mit Ihren Funkgeräteeinstellungen übereinstimmt.

STANDARD-KANALEINSTELLUNGEN

Diese Funkgeräte ermöglichen es Ihnen, jeden Kanal mit unterschiedlichen Frequenzen und QT/DQT (Analog)/ RAN (NXDN Digital) Einstellungen neu zu programmieren. Die folgende Tabelle listet die Standard-Kanaleinstellungen auf.

Hinweis:

• Die Standardeinstellung der Zone unterscheidet sich je nach Modell. Für kompatible KENWOOD-Modelle jeder Zone, siehe die detaillierte Bedienungsanleitung.

NX-P1200NV (NXDN/ Analog Funkgerät)

NX-P1200AV (Analog Funkgerät)

NX-P1202AV (Analog Funkgerät)

NX-P1300NU (NXDN/ Analog Funkgerät)

NX-P1300AU (Analog Funkgerät)

NX-P1302AU (Analog Funkgerät)
