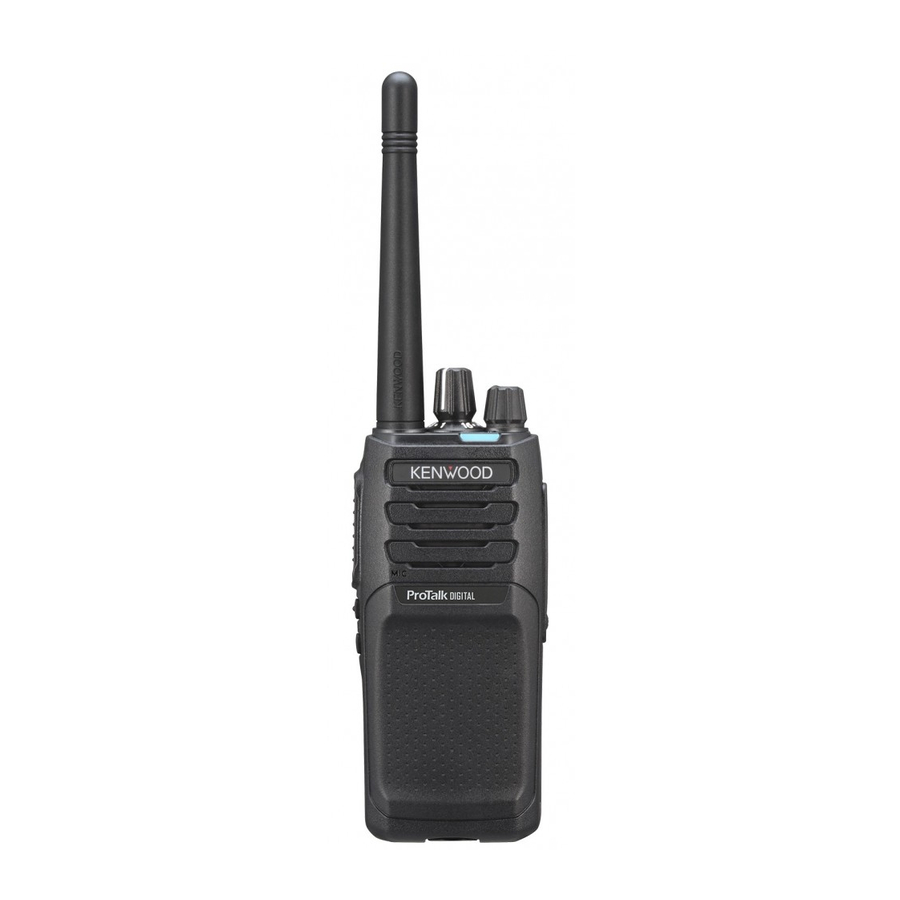

Panduan Pengguna Kenwood NX-P1200NV/AV, NX-P1202AV, NX-P1300NU/AU, NX-P1302AU

Isi

1 AKSESORIS YANG DISEDIAKAN
2 MEMASANG/ MELEPAS PAKET BATERAI
3 MENGISI DAYA PAKET BATERAI
4 OPERASI DASAR
5 Unduh manual
6 Dalam Bahasa Lain

AKSESORIS YANG DISEDIAKAN

Buka kemasan transceiver dengan hati-hati. Kami menyarankan Anda untuk mengidentifikasi item yang tercantum dalam daftar berikut sebelum membuang bahan kemasan. Jika ada item yang hilang atau rusak selama pengiriman, segera ajukan klaim ke pihak pengangkut.

Item	Kuantitas
Antena	1
Pengisi daya baterai/ Adaptor AC (KSC-35S)	1
Paket baterai Li-ion (KNB-45L)	1
Tutup jack speaker/ mikrofon	1
Braket pengunci speaker/ mikrofon	1
Klip sabuk (KBH-10)	1
Sekrup (M3 x 8 mm)	2
Kartu garansi	1
Panduan pengguna	1

Catatan:

Untuk jack speaker/ mikrofon, kinerja tahan air dijamin dengan mengamankan tutup yang disediakan. Kinerja tahan air tidak akan dijamin dengan menghubungkan speaker/ mikrofon opsional, dll.

MEMASANG/ MELEPAS PAKET BATERAI

Sejajarkan paket baterai dengan bagian belakang transceiver, lalu tekan paket baterai dan transceiver dengan kuat bersama-sama hingga kait pelepas di dasar transceiver terkunci.
Untuk melepas paket baterai, angkat pengaman di dasar transceiver, lalu tekan kait pelepas di bawah pengaman.
Sambil menekan kait pelepas, tarik paket baterai menjauh dari transceiver.

MENGISI DAYA PAKET BATERAI

PERHATIAN:

Selalu matikan (switch OFF) transceiver yang dilengkapi dengan paket baterai sebelum memasukkan transceiver ke dalam pengisi daya.

Colokkan kabel adaptor AC ke jack yang terletak di bagian belakang pengisi daya.
Colokkan adaptor AC ke stopkontak AC.
Geser paket baterai atau transceiver yang dilengkapi dengan paket baterai ke dalam slot pengisian daya pengisi daya.

Pastikan kontak logam paket baterai terpasang dengan aman ke terminal pengisi daya.
Lampu indikator menyala merah dan pengisian daya dimulai.

Saat pengisian daya selesai, indikator berkedip hijau. Lepaskan paket baterai atau transceiver dari slot pengisian daya pengisi daya.

Dibutuhkan sekitar 3 jam untuk mengisi daya paket baterai.
Saat pengisi daya tidak akan digunakan untuk waktu yang lama, cabut adaptor AC dari stopkontak AC.

Catatan:

Saat indikator berkedip merah, paket baterai rusak atau kontak paket baterai tidak terpasang dengan benar dengan pengisi daya.
Saat indikator berkedip hijau dan oranye, paket baterai belum memenuhi suhu awal pengisian daya. Lepaskan paket baterai dari pengisi daya dan tunggu hingga mencapai suhu normal sebelum mengisi dayanya lagi.
Suhu sekitar harus antara 5°C dan 40°C (41°F dan 104°F) saat pengisian daya sedang berlangsung. Pengisian daya di luar rentang ini mungkin tidak mengisi daya baterai sepenuhnya.
Masa pakai paket baterai telah habis ketika waktu pengoperasiannya berkurang meskipun telah diisi daya sepenuhnya dan benar. Ganti paket baterai.

OPERASI DASAR

MENYALAKAN/MEMATIKAN DAYA

Putar Sakelar daya/ Kontrol volume searah jarum jam untuk menyalakan (switch ON) transceiver.

Putar Sakelar daya/ Kontrol volume berlawanan arah jarum jam sepenuhnya untuk mematikan (switch OFF) transceiver.

MENYESUAIKAN VOLUME

Putar Sakelar daya/ Kontrol volume untuk menyesuaikan volume.
Searah jarum jam meningkatkan volume dan berlawanan arah jarum jam menurunkannya.

MEMILIH ZONA

Tekan dan tahan Tombol Samping 1 (Zona Naik) atau Tombol Samping 2 (Zona Turun) selama 1 detik untuk mengubah Zona (1 ~ 4).

MEMILIH SALURAN

Putar Selektor untuk memilih saluran yang Anda inginkan.

TRANSMISI

Pilih saluran yang diinginkan.
Tekan sakelar PTT dan berbicara ke mikrofon. Lepaskan sakelar PTT untuk menerima.

Untuk kualitas suara terbaik, pegang transceiver sekitar 1,5 inci (3 ~ 4 cm) dari mulut Anda.

MENERIMA

Pilih saluran yang diinginkan. Jika pensinyalan dikonfigurasi pada saluran yang dipilih, Anda hanya akan mendengar panggilan jika sinyal yang diterima cocok dengan pengaturan transceiver Anda.

PENGATURAN SALURAN DEFAULT

Transceiver ini memungkinkan Anda untuk memprogram ulang setiap saluran dengan frekuensi dan pengaturan QT/DQT (Analog)/ RAN (NXDN Digital) yang berbeda. Tabel di bawah ini mencantumkan pengaturan saluran default.

Catatan:

Pengaturan default zona berbeda tergantung pada setiap model. Untuk model KENWOOD yang kompatibel dari setiap zona, lihat manual instruksi terperinci.

NX-P1200NV (Transceiver NXDN/ Analog)
