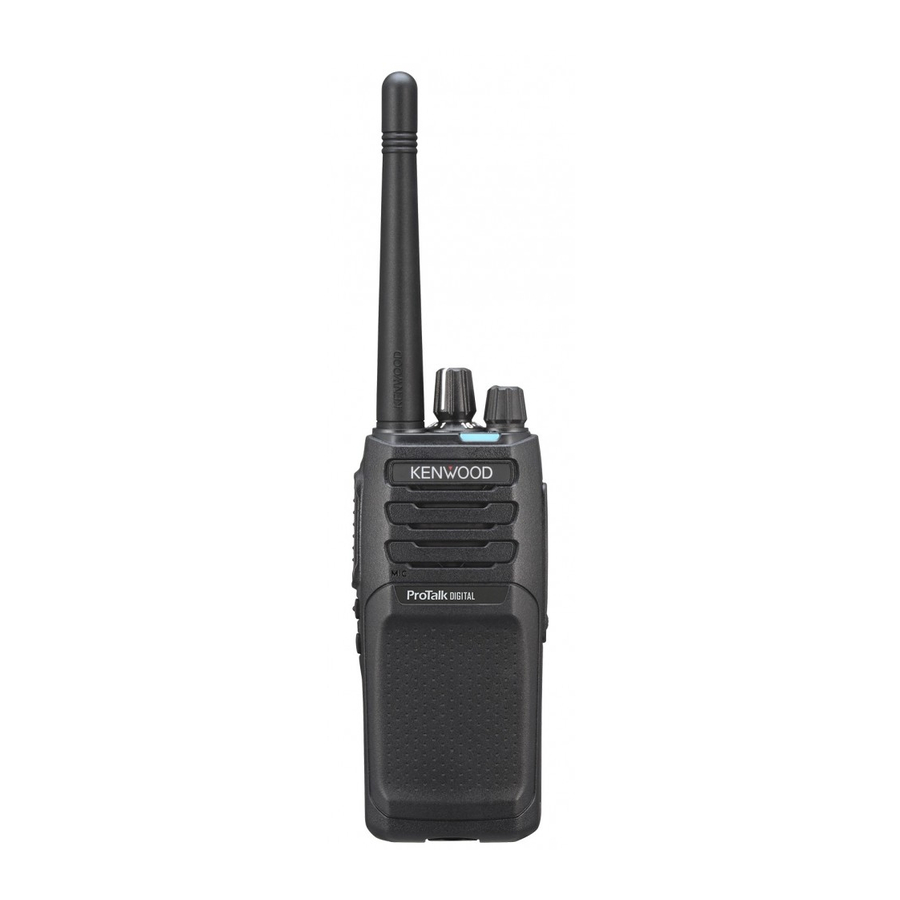

Kenwood NX-P1200NV/AV, NX-P1202AV, NX-P1300NU/AU, NX-P1302AU Пайдаланушы нұсқаулығы

ЖЕТКІЗІЛЕТІН ҚОСЫМША ЖАБДЫҚТАР

Трансиверді абайлап орап алыңыз. Орау материалын тастамас бұрын, келесі тізімде көрсетілген элементтерді анықтауды ұсынамыз. Егер қандай да бір элементтер жоқ болса немесе тасымалдау кезінде зақымдалған болса, дереу тасымалдаушыға шағымданыңыз.

Ескертпе:

• Динамик/ микрофон ұясы үшін су өткізбеу көрсеткіші жеткізілетін қақпақты бекіту арқылы қамтамасыз етіледі. Қосымша динамик/ микрофон және т.б. қосу арқылы су өткізбеу көрсеткішіне кепілдік берілмейді.

БАТАРЕЯ ЖИНАҒЫН ОРНАТУ/ АЛУ

1. Батарея жинағын трансивердің артқы жағымен туралаңыз, содан кейін трансивердің негізіндегі босату ілгегі құлыпталғанша батарея жинағы мен трансиверді бірге мықтап басыңыз.

2. Батарея жинағын алу үшін трансивердің негізіндегі қауіпсіздік ілгегін көтеріңіз, содан кейін қауіпсіздік ілгегінің астындағы босату ілгегін басыңыз.

3. Босату ілгегін басып тұрып, батарея жинағын трансиверден алыстатыңыз.


БАТАРЕЯ ЖИНАҒЫН ЗАРЯДТАУ

НАЗАР АУДАРЫҢЫЗ:

• Трансиверді зарядтағышқа салудан бұрын, батарея жинағымен жабдықталған трансиверді әрқашан ӨШІРІҢІЗ (OFF).

1. AC адаптер кабелін зарядтағыштың артқы жағында орналасқан ұяға қосыңыз.
2. AC адаптерін айнымалы ток розеткасына қосыңыз.
3. Батарея жинағын немесе батарея жинағымен жабдықталған трансиверді зарядтағыштың зарядтау ұясына сырғытыңыз.

• Батарея жинағының металл контактілері зарядтағыш терминалдарымен мықтап қосылғанына көз жеткізіңіз.
• Индикатор қызыл түспен жанады және зарядтау басталады.


4. Зарядтау аяқталған кезде индикатор жасыл түспен жыпылықтайды. Батарея жинағын немесе трансиверді зарядтағыштың зарядтау ұясынан алыңыз.

• Батарея жинағын зарядтау шамамен 3 сағатты алады.
• Зарядтағыш ұзақ уақыт пайдаланылмайтын болса, AC адаптерін айнымалы ток розеткасынан ажыратыңыз.

Ескертпе:

• Индикатор қызыл түспен жыпылықтаса, батарея жинағы ақаулы немесе батарея жинағының контактілері зарядтағыштың контактілерімен дұрыс қосылмаған.
• Индикатор жасыл және қызғылт сары түспен жыпылықтаса, батарея жинағы зарядтауды бастау температурасына сәйкес келмеді. Батарея жинағын зарядтағыштан алыңыз және оны қайта зарядтамас бұрын қалыпты температураға жеткенше күтіңіз.
• Зарядтау жүріп жатқан кезде қоршаған орта температурасы 5°C және 40°C (41°F және 104°F) аралығында болуы керек. Бұл диапазондан тыс зарядтау батареяны толық зарядтамауы мүмкін.
• Батарея жинағының қызмет ету мерзімі, толық және дұрыс зарядталса да, оның жұмыс уақыты қысқарған кезде аяқталады. Батарея жинағын ауыстырыңыз.

НЕГІЗГІ ОПЕРАЦИЯ

ҚУАТТЫ ҚОСУ/ӨШІРУ

Трансиверді ҚОСУ (ON) үшін Қуат қосқышы/ Дыбыс деңгейін басқару құралын сағат тілімен бұраңыз.

Трансиверді ӨШІРУ (OFF) үшін Қуат қосқышы/ Дыбыс деңгейін басқару құралын толығымен сағат тіліне қарсы бұраңыз.

ДЫБЫС ДЕҢГЕЙІН РЕТТЕУ

Дыбыс деңгейін реттеу үшін Қуат қосқышы/ Дыбыс деңгейін басқару құралын айналдырыңыз.
Сағат тілімен дыбыс деңгейін арттырады, ал сағат тіліне қарсы азайтады.

АЙМАҚТЫ ТАҢДАУ

Аймақты (Zone) (1 ~ 4) өзгерту үшін Бүйірлік 1 түймесін (Аймақты жоғарылату) немесе Бүйірлік 2 түймесін (Аймақты төмендету) 1 секунд басып тұрыңыз.

АРНАНЫ ТАҢДАУ

Қажетті арнаны таңдау үшін Селекторды айналдырыңыз.

ХАБАР ТАРАТУ

1. Қажетті арнаны таңдаңыз.
2. PTT қосқышын басыңыз және микрофонға сөйлеңіз. Қабылдау үшін PTT қосқышын босатыңыз.

• Дыбыс сапасының жақсы болуы үшін трансиверді аузыңыздан шамамен 1,5 дюйм (3 ~ 4 см) қашықтықта ұстаңыз.

ҚАБЫЛДАУ

Қажетті арнаны таңдаңыз. Егер таңдалған арнада сигнал беру конфигурацияланған болса, сіз қоңырауды тек қабылданған сигнал сіздің трансивер параметрлеріне сәйкес келсе ғана естисіз.

ӘДЕПКІ АРНА ПАРАМЕТРЛЕРІ

Бұл трансиверлер әрбір арнаны әртүрлі жиіліктермен және QT/DQT (Аналогтық)/ RAN (NXDN Digital) параметрлерімен қайта бағдарламалауға мүмкіндік береді. Төмендегі кестеде әдепкі арна параметрлері көрсетілген.

Ескертпе:

• Аймақтың әдепкі параметрі әрбір модельге байланысты өзгереді. Әрбір аймақтың үйлесімді KENWOOD модельдері үшін толық нұсқаулықты қараңыз.

NX-P1200NV (NXDN/ Аналогтық трансивер)

NX-P1200AV (Аналогтық трансивер)

NX-P1202AV (Аналогтық трансивер)

NX-P1300NU (NXDN/ Аналогтық трансивер)

NX-P1300AU (Аналогтық трансивер)

NX-P1302AU (Аналогтық трансивер)
