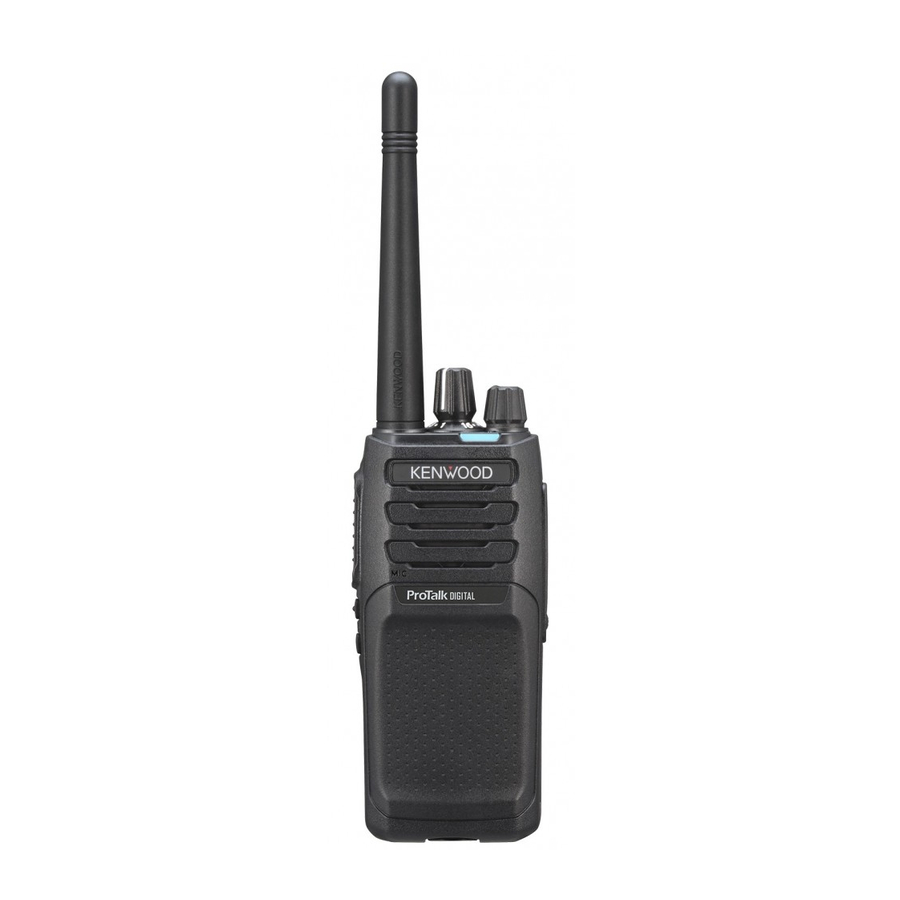

Kenwood NX-P1200NV/AV, NX-P1202AV, NX-P1300NU/AU, NX-P1302AU Foydalanuvchi qo'llanmasi
TA'MINOT AKSESSUARLARI
Transiverni ehtiyotkorlik bilan oching. Qadoqlash materialini tashlamasdan oldin quyidagi ro'yxatda keltirilgan elementlarni aniqlab olishingizni tavsiya qilamiz. Agar biron bir element etishmasa yoki jo'natish paytida shikastlangan bo'lsa, darhol tashuvchiga da'vo arizasi bilan murojaat qiling.
| Element | Miqdori |
| Antenna | 1 |
| Batareya zaryadlovchi/ AC adapteri (KSC-35S) | 1 |
| Li-ion batareya to'plami (KNB-45L) | 1 |
| Karnay/ mikrofon uyasi qopqog'i | 1 |
| Karnay/ mikrofonni qulflash qavsi | 1 |
| Kamar qisqichi (KBH-10) | 1 |
| Vint (M3 x 8 mm) | 2 |
| Kafolat kartasi | 1 |
| Foydalanuvchi qo'llanmasi | 1 |
Eslatma:
- Karnay/ mikrofon uyasi uchun suv o'tkazmaslik ko'rsatkichi ta'minlangan qopqoqni mahkamlash orqali kafolatlanadi. Qo'shimcha karnay/ mikrofon va hokazolarni ulash orqali suv o'tkazmaslik ko'rsatkichi kafolatlanmaydi.
BATAREYA TO'PLAMINI O'RNATISH/ OLIB TASHLASh
- Batareya to'plamini transiverning orqa tomoniga to'g'rilang, so'ngra batareya to'plami va transiverni transiver tagidagi bo'shatish mandali qulflanguncha mahkam bosing.
![BATAREYA TO'PLAMINI O'RNATISH]( "Kenwood - NX-P1200NV - BATAREYA TO'PLAMINI O'RNATISH")
- Batareya to'plamini olib tashlash uchun transiver tagidagi xavfsizlik mandalini ko'taring, so'ngra xavfsizlik mandali ostidagi bo'shatish mandalini bosing.
![BATAREYA TO'PLAMINI OLIB TASHLASh - 1-qadam]( "Kenwood - NX-P1200NV - BATAREYA TO'PLAMINI OLIB TASHLASh - 1-qadam")
- Bo'shatish mandalini bosib turgan holda, batareya to'plamini transiverdan uzoqlashtiring.
![BATAREYA TO'PLAMINI OLIB TASHLASh - 2-qadam]( "Kenwood - NX-P1200NV - BATAREYA TO'PLAMINI OLIB TASHLASh - 2-qadam")
BATAREYA TO'PLAMINI ZARYADLASH
DIQQAT:
- Transiverni zaryadlovchiga joylashtirishdan oldin har doim batareya to'plami bilan jihozlangan transiverni o'chiring.
- AC adapteri kabelini zaryadlovchining orqa tomonida joylashgan uyaga ulang.
- AC adapterini AC rozetkaga ulang.
- Batareya to'plamini yoki batareya to'plami bilan jihozlangan transiverni zaryadlovchining zaryadlash uyasiga suring.
- Batareya to'plamining metall kontaktlari zaryadlovchi terminallari bilan mahkam bog'langanligiga ishonch hosil qiling.
- Indikator qizil yonadi va zaryadlash boshlanadi.
![Zaryadlash indikatorining joylashuvi]( "Kenwood - NX-P1200NV - Zaryadlash indikatorining joylashuvi")
- Zaryadlash tugallangach, indikator yashil miltillaydi. Batareya to'plamini yoki transiverni zaryadlovchining zaryadlash uyasidan olib tashlang.
- Batareya to'plamini zaryadlash taxminan 3 soat davom etadi.
- Zaryadlovchi uzoq vaqt davomida ishlatilmasa, AC adapterini AC rozetkadan uzing.
Eslatma:
- Agar indikator qizil miltillasa, batareya to'plami nuqsonli yoki batareya to'plami kontaktlari zaryadlovchi kontaktlari bilan to'g'ri bog'lanmagan.
- Agar indikator yashil va to'q sariq rangda miltillasa, batareya to'plami zaryadlash boshlanish haroratiga javob bermagan. Batareya to'plamini zaryadlovchidan olib tashlang va uni qayta zaryadlashdan oldin normal haroratga yetguncha kuting.
- Zaryadlash jarayoni davomida atrof-muhit harorati 5°C dan 40°C gacha (41°F dan 104°F gacha) bo'lishi kerak. Ushbu diapazondan tashqarida zaryadlash batareyani to'liq zaryad qilmasligi mumkin.
- Batareya to'plamining ishlash muddati, to'liq va to'g'ri zaryadlangan bo'lsa ham, uning ishlash vaqti qisqarganda tugaydi. Batareya to'plamini almashtiring.
ASOSIY ISHLASH
QUVVATNI YOQISH/O'ChIRISh
Transiverni YOQISH uchun Quvvat tugmasi/ Ovoz balandligini boshqarish tugmasini soat yo'nalishi bo'yicha aylantiring.
Transiverni O'ChIRISh uchun Quvvat tugmasi/ Ovoz balandligini boshqarish tugmasini soat yo'nalishiga teskari tomonga to'liq aylantiring.
OVoz BALANDLIGINI SOZLASH
Ovoz balandligini sozlash uchun Quvvat tugmasi/ Ovoz balandligini boshqarish tugmasini aylantiring.
Soat yo'nalishi bo'yicha ovoz balandligini oshiradi va soat yo'nalishiga teskari tomonga kamaytiradi.
HUDUDNI TANLASH
Hududni (1 ~ 4) o'zgartirish uchun Yon 1 tugmasini (Hududni yuqoriga) yoki Yon 2 tugmasini (Hududni pastga) 1 soniya bosib turing.
KANALNI TANLASH
Kerakli kanalni tanlash uchun Selektorni aylantiring.
TRANSMITSIYA QILISh
- Kerakli kanalni tanlang.
- PTT tugmasini bosing va mikrofon bilan gapiring. Qabul qilish uchun PTT tugmasini qo'yib yuboring.
- Eng yaxshi ovoz sifati uchun transiverni og'zingizdan taxminan 1,5 dyuym (3 ~ 4 sm) uzoqlikda ushlab turing.
QABUL QILISh
Kerakli kanalni tanlang. Agar tanlangan kanalda signalizatsiya sozlangan bo'lsa, siz faqat qabul qilingan signal transiver sozlamalaringizga mos kelganda qo'ng'iroqni eshitasiz.
STANDART KANAL SOZLAMLARI
Ushbu transiverlar har bir kanalni turli chastotalar va QT/DQT (Analog)/ RAN (NXDN Digital) sozlamalari bilan qayta dasturlash imkonini beradi. Quyidagi jadvalda standart kanal sozlamalari keltirilgan.
Eslatma:
- Hududning standart sozlamasi har bir modelga qarab farq qiladi. Har bir hududning mos keladigan KENWOOD modellari uchun batafsil ko'rsatmalar qo'llanmasiga qarang.
NX-P1200NV (NXDN/ Analog Transiver)
NX-P1200AV (Analog Transiver)
NX-P1202AV (Analog Transiver)
NX-P1300NU (NXDN/ Analog Transiver)
NX-P1300AU (Analog Transiver)
NX-P1302AU (Analog Transiver)
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
