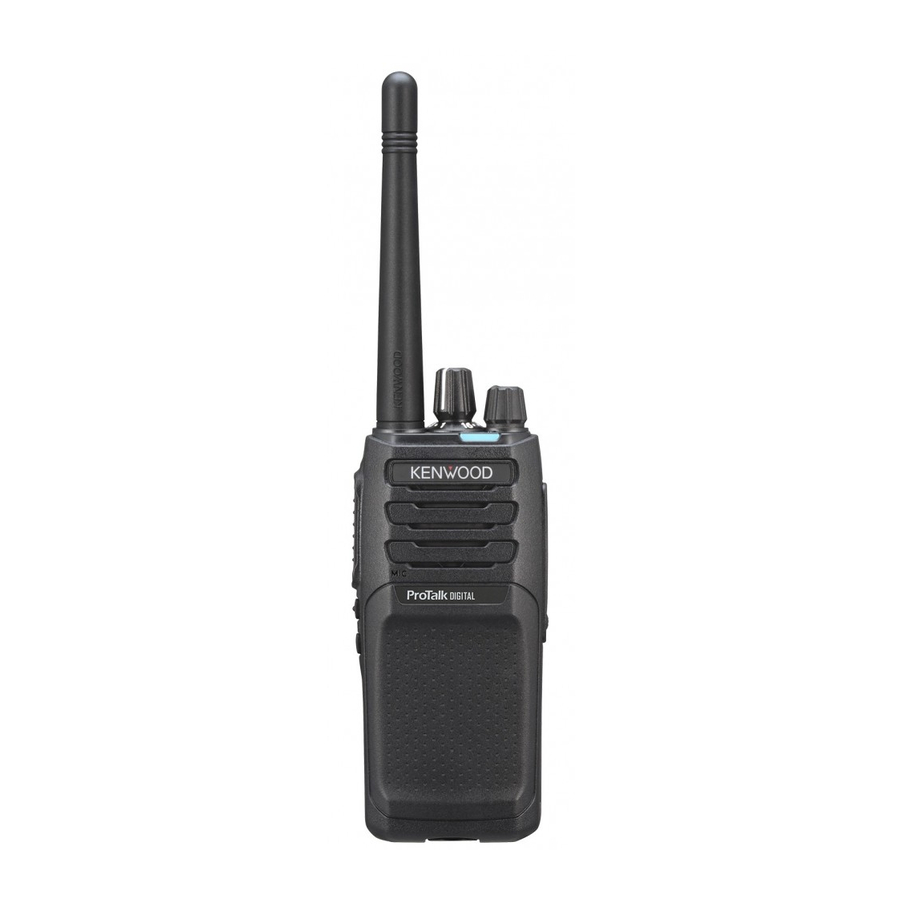

Kenwood NX-P1200NV/AV, NX-P1202AV, NX-P1300NU/AU, NX-P1302AU Uživatelská příručka

Obsah

1 DODÁVANÉ PŘÍSLUŠENSTVÍ
2 INSTALACE/ODEJMUTÍ BATERIE
3 NABÍJENÍ BATERIE
4 ZÁKLADNÍ OBSLUHA
5 Stáhnout návod
6 V jiných jazycích

DODÁVANÉ PŘÍSLUŠENSTVÍ

Opatrně vybalte transceiver. Doporučujeme, abyste před likvidací obalového materiálu identifikovali položky uvedené v následujícím seznamu. Pokud některé položky chybí nebo byly během přepravy poškozeny, okamžitě uplatněte reklamaci u dopravce.

Položka	Množství
Anténa	1
Nabíječka baterií / AC adaptér (KSC-35S)	1
Li-ion baterie (KNB-45L)	1
Krytka konektoru reproduktoru/mikrofonu	1
Zajišťovací držák reproduktoru/mikrofonu	1
Spona na opasek (KBH-10)	1
Šroub (M3 x 8 mm)	2
Záruční list	1
Uživatelská příručka	1

Poznámka:

U konektoru reproduktoru/mikrofonu je vodotěsnost zaručena zajištěním dodávané krytky. Vodotěsnost nebude zaručena připojením volitelného reproduktoru/mikrofonu atd.

INSTALACE/ODEJMUTÍ BATERIE

Zarovnejte baterii se zadní stranou transceiveru a poté pevně stiskněte baterii a transceiver k sobě, dokud se uvolňovací západka na základně transceiveru nezamkne.
Chcete-li baterii vyjmout, zvedněte pojistku na základně transceiveru a poté stiskněte uvolňovací západku pod pojistkou.
Zatímco držíte uvolňovací západku, vytáhněte baterii z transceiveru.

NABÍJENÍ BATERIE

POZOR:

Před vložením transceiveru s baterií do nabíječky vždy vypněte transceiver.

Zapojte kabel AC adaptéru do konektoru umístěného na zadní straně nabíječky.
Zapojte AC adaptér do AC zásuvky.
Zasuňte baterii nebo transceiver s baterií do nabíjecího slotu nabíječky.

Ujistěte se, že se kovové kontakty baterie bezpečně spojují s kontakty nabíječky.
Indikátor se rozsvítí červeně a začne nabíjení.

Po dokončení nabíjení indikátor bliká zeleně. Vyjměte baterii nebo transceiver z nabíjecího slotu nabíječky.

Nabíjení baterie trvá přibližně 3 hodiny.
Pokud nebudete nabíječku delší dobu používat, odpojte AC adaptér z AC zásuvky.

Poznámka:

Pokud indikátor bliká červeně, je baterie vadná nebo kontakty baterie nejsou správně spojeny s kontakty nabíječky.
Pokud indikátor bliká zeleně a oranžově, baterie nesplňuje teplotu pro zahájení nabíjení. Vyjměte baterii z nabíječky a počkejte, dokud nedosáhne normální teploty, než ji znovu nabijete.
Okolní teplota by se měla pohybovat mezi 5 °C a 40 °C (41 °F a 104 °F) během nabíjení. Nabíjení mimo tento rozsah nemusí baterii plně nabít.
Životnost baterie je u konce, když se její provozní doba zkracuje, i když je plně a správně nabitá. Vyměňte baterii.

ZÁKLADNÍ OBSLUHA

ZAPNUTÍ/VYPNUTÍ NAPÁJENÍ

Otočte vypínačem/ovladačem hlasitosti ve směru hodinových ručiček pro zapnutí transceiveru.

Otočte vypínačem/ovladačem hlasitosti proti směru hodinových ručiček až na doraz pro vypnutí transceiveru.

NASTAVENÍ HLASITOSTI

Otáčením vypínače/ovladače hlasitosti nastavte hlasitost.
Otáčení ve směru hodinových ručiček zvyšuje hlasitost a proti směru hodinových ručiček ji snižuje.

VÝBĚR ZÓNY

Stiskněte a podržte boční tlačítko 1 (Zóna nahoru) nebo boční tlačítko 2 (Zóna dolů) po dobu 1 sekundy pro změnu zóny (1 ~ 4).

VÝBĚR KANÁLU

Otočením voliče vyberte požadovaný kanál.

VYSÍLÁNÍ

Vyberte požadovaný kanál.
Stiskněte PTT spínač a mluvte do mikrofonu. Uvolněte PTT spínač pro příjem.

Pro nejlepší kvalitu zvuku držte transceiver přibližně 1,5 palce (3 ~ 4 cm) od úst.

PŘÍJEM

Vyberte požadovaný kanál. Pokud je na vybraném kanálu nakonfigurováno signalizace, uslyšíte hovor pouze v případě, že se přijatý signál shoduje s nastavením vašeho transceiveru.

VÝCHOZÍ NASTAVENÍ KANÁLŮ

Tyto transceivery umožňují přeprogramovat každý z kanálů s různými frekvencemi a nastaveními QT/DQT (Analog)/ RAN (NXDN Digital). Níže uvedená tabulka uvádí výchozí nastavení kanálů.

Poznámka:

Výchozí nastavení zóny se liší v závislosti na jednotlivých modelech. Pro kompatibilní modely KENWOOD každé zóny se podívejte do podrobného návodu k obsluze.

NX-P1200NV (NXDN/ Analogový transceiver)
