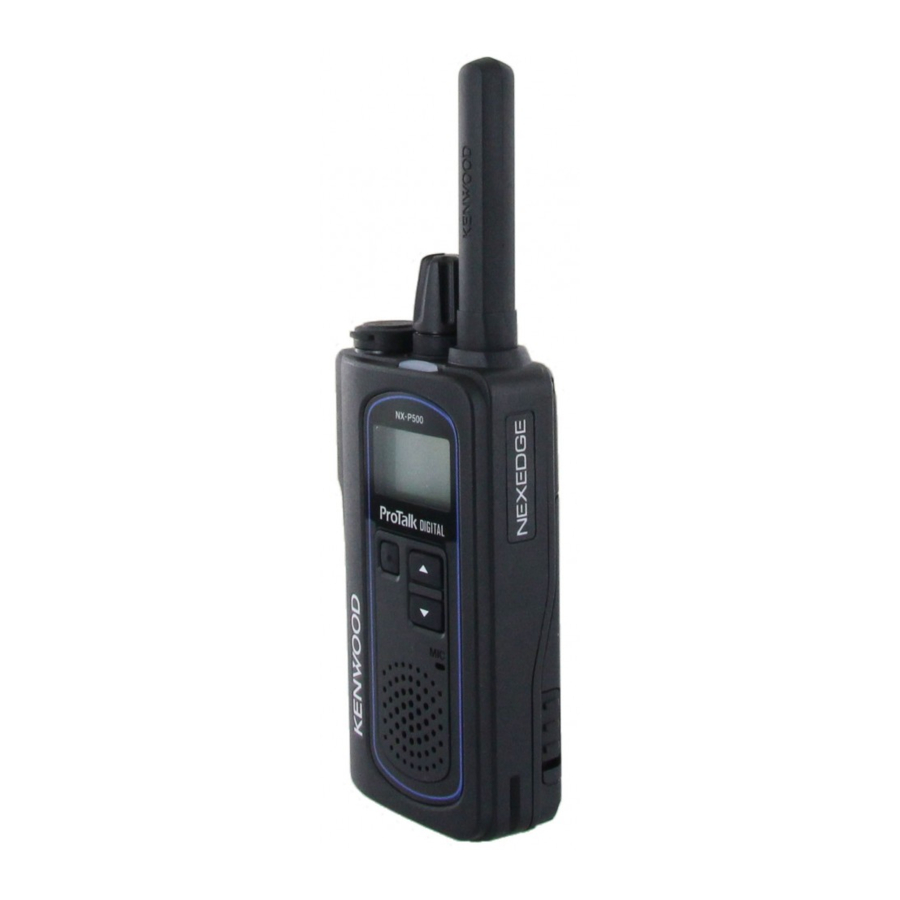

Kenwood ProTalk DIGITAL NX-P500 Uživatelská příručka

VLASTNOSTI

• Lehká kompaktní konstrukce využívající lithium-iontovou baterii s robustním polykarbonátovým tělem.
• LED dioda se 7 volitelnými barvami umožňuje identifikaci transceiveru při spuštění.
• Digitální šifrování / Analogové kódování maskuje hlasové zprávy pro zajištění soukromí.
• Funkce úspory baterie prodlužuje životnost baterie.
• Zámek tlačítek / Super zámek zabraňuje náhodným změnám nastavení transceiveru.
• Vybaven smíšeným režimem umožňujícím jednoduchý přechod z analogové na digitální komunikaci.
• Ochrana proti prachu a vodě splňující normy IP54/55/67.

KOMUNIKAČNÍ VZDÁLENOST

Poznámka:

• Uvedené rozsahy jsou založeny na terénních testech a mohou se lišit v závislosti na provozních podmínkách.

BEZPEČNOSTNÍ OPATŘENÍ

Dodržujte následující bezpečnostní opatření, abyste předešli požáru, zranění osob a poškození transceiveru.

• Nenabíjejte transceiver a baterii, pokud jsou mokré.
• Ujistěte se, že se mezi transceiverem a baterií nenacházejí žádné kovové předměty.
• Nepoužívejte doplňky, které nejsou specifikovány společností KENWOOD.
• Pokud je poškozen podvozek nebo jiná část transceiveru, nedotýkejte se poškozených částí.
• Pokud jsou k transceiveru připojena sluchátka nebo sluchátko, snižte hlasitost transceiveru. Věnujte pozornost úrovni hlasitosti při monitorování přijímaného zvuku.
• Neumisťujte volitelný reproduktor/mikrofon, klipový mikrofon se sluchátkem nebo náhlavní soupravu kolem krku v blízkosti strojů, které by mohly zachytit kabel.
• Neumisťujte transceiver na nestabilní povrchy.
• Ujistěte se, že se konec antény nedotýká vašich očí.
• Pokud je transceiver používán pro vysílání po mnoho hodin, radiátor a podvozek se zahřejí. Nedotýkejte se těchto míst při výměně baterie.
• Před instalací volitelného příslušenství vždy vypněte napájení transceiveru.
• Nabíječka je zařízení, které odpojuje jednotku od napájecího kabelu. Síťová zástrčka by měla být snadno přístupná.
• Při likvidaci baterií dodržujte zákony a předpisy ve vaší zemi nebo regionu.

Před vstupem do následujících míst vypněte napájení transceiveru:

• V blízkosti výbušnin nebo trhacích prací.
• V letadle. (Jakékoli použití transceiveru musí být v souladu s pokyny a předpisy poskytnutými posádkou letecké společnosti.)
• Tam, kde jsou zveřejněna omezení nebo varování týkající se používání rádiových zařízení, včetně, ale nejen, zdravotnických zařízení.
• V blízkosti osob s kardiostimulátory.
• Ve výbušných atmosférách (hořlavý plyn, prachové částice, kovové prášky, obilné prášky atd.).
• Při čerpání paliva nebo při parkování na benzinových čerpacích stanicích.

• Z žádného důvodu nerozebírejte ani neupravujte transceiver.
• Neumisťujte transceiver na nebo do blízkosti zařízení airbagu, když je vozidlo v chodu. Když se airbag nafoukne, transceiver může být vymrštěn a zasáhnout řidiče nebo cestující.
• Pokud zjistíte, že z transceiveru vychází neobvyklý zápach nebo kouř, okamžitě vypněte napájení transceiveru, vyjměte baterii z transceiveru a kontaktujte svého prodejce KENWOOD.
• Používání transceiveru během řízení může být v rozporu s dopravními předpisy. Zkontrolujte a dodržujte předpisy pro vozidla ve vaší oblasti.
• Nevystavujte transceiver extrémně horkým nebo chladným podmínkám.
• Nenoste baterii (nebo pouzdro na baterie) s kovovými předměty, protože by mohly zkratovat kontakty baterie.
• Nebezpečí výbuchu při nesprávné výměně baterie; vyměňte pouze za stejný typ.
• Při připevňování komerčního popruhu k transceiveru se ujistěte, že je popruh odolný. Kromě toho s transceiverem nehoupejte kolem popruhu; můžete neúmyslně zasáhnout a zranit jinou osobu transceiverem.
• Pokud používáte komerčně dostupný popruh na krk, dávejte pozor, aby se popruh nezachytil o blízký stroj.

INFORMACE TÝKAJÍCÍ SE BATERIE

Baterie obsahuje hořlavé předměty, jako je organické rozpouštědlo. Nesprávná manipulace může způsobit prasknutí baterie s plameny nebo extrémním teplem, zhoršení nebo jiné formy poškození baterie. Dodržujte prosím následující zákazové záležitosti.

• Baterii nerozebírejte ani nerekonstruujte.
• Nezkratujte baterii.
• Baterii nespalujte ani ji nezahřívejte.
• Nenechávejte baterii v blízkosti ohně, kamen nebo jiných generátorů tepla (oblasti dosahující teploty nad 80 °C/176 °F).
• Neponořujte baterii do vody ani ji jiným způsobem nenamáčejte.
• Nenabíjejte baterii v blízkosti ohně nebo na přímém slunci.
• Používejte pouze specifikovanou nabíječku a dodržujte požadavky na nabíjení.
• Nepropichujte baterii žádným předmětem, nebijte do ní nástrojem ani na ni nestoupejte.
• Netřeste baterií ani ji neházejte.
• Nepoužívejte baterii, pokud je jakýmkoli způsobem poškozena.
• Nepájejte přímo na baterii.
• Neobracejte polaritu baterie (a svorky).
• Nenabíjejte baterii obráceně ani ji nepřipojujte obráceně.
• Nedotýkejte se prasklé a unikající baterie.
  Pokud se elektrolytická kapalina z baterie dostane do očí, co nejdříve si oči vypláchněte čerstvou vodou, aniž byste si je mnuli. Okamžitě jděte do nemocnice. Pokud se neléčí, může to způsobit problémy s očima.

• Nenabíjejte baterii déle, než je uvedeno.
• Nevkládejte baterii do mikrovlnné trouby nebo vysokotlaké nádoby.
• Uchovávejte prasklé a unikající baterie mimo dosah ohně.
• Nepoužívejte abnormální baterii.
• Nevyměňujte ani nenabíjejte baterii v nebezpečných místech.

VYBALENÍ A KONTROLA VYBAVENÍ

Opatrně vybalte transceiver. Doporučujeme, abyste před likvidací obalového materiálu identifikovali položky uvedené v následujícím seznamu. Pokud některé položky chybí nebo byly během přepravy poškozeny, okamžitě podejte reklamaci u dopravce.

Při použití volitelného reproduktoru/mikrofonu, klipového mikrofonu se sluchátkem nebo náhlavní soupravy, abyste zachovali ochranu transceiveru proti prachu a vodě, zasuňte zástrčku do konektoru SP/MIC transceiveru a pevně utáhněte matici volitelného příslušenství bez mezery.

Pokud nepoužíváte volitelný reproduktor/mikrofon, klipový mikrofon se sluchátkem nebo náhlavní soupravu, abyste zachovali ochranu transceiveru proti prachu a vodě, musíte konektor SP/MIC zakrýt krytkou pevně bez mezery.

DODÁVANÉ PŘÍSLUŠENSTVÍ

• Nabíjecí kapsa 1
• AC adaptér 1
• Li-ion baterie 1
• Pouzdro na opasek 1
• Záruční list <pouze typ K> 1
• Uživatelská příručka 1

ORIENTACE

1. Vypínač/ovladač hlasitosti
   Otočením ve směru hodinových ručiček zapněte transceiver (switch ON). Chcete-li transceiver vypnout (switch OFF), otáčejte proti směru hodinových ručiček, dokud neuslyšíte cvaknutí. Otáčením nastavte úroveň hlasitosti.
2. LED indikátor
   Indikuje stav transceiveru.
3. Tlačítko (Nahoru)
   Stisknutím změníte provozní kanál, vyberete nabídku v režimu nastavení (Setting Mode) a provedete další funkce.
4. Tlačítko (Dolů)
   Stisknutím změníte provozní kanál, vyberete nabídku v režimu nastavení (Setting Mode) a provedete další funkce.
5. Tlačítko Menu
   Vyberte různé funkce. Stisknutím a podržením při zapnutí napájení vstoupíte do režimu nastavení (Setting Mode) a provedete další funkce.
6. Boční tlačítko
   Stiskněte před uskutečněním hovoru, abyste upozornili ostatní členy strany, nebo stiskněte pro výběr ID jednotky pro uskutečnění hovoru a provedení dalších funkcí.
7. PTT (Stiskni a mluv) přepínač
   Stiskněte a podržte a poté mluvte do mikrofonu pro vysílání.
8. SP/MIC konektor
   Zasuňte zástrčku reproduktoru/mikrofonu nebo náhlavní soupravy do tohoto konektoru.

INSTALACE BATERIE

• Nezkratujte kontakty baterie ani nelikvidujte baterii v ohni.
• Nikdy se nepokoušejte sejmout kryt z baterie.

1. Vložte baterii do krytu baterie


• Věnujte pozornost poloze zářezu baterie.
• Vložte baterii štítkem s názvem modelu nahoru.

2. Zarovnejte kryt baterie s drážkou na zadní straně transceiveru

3. Posuňte aretační páčku (na obou stranách) pro její uzamčení.


• Ozve se zpětná vazba ve formě cvaknutí.
• Chcete-li vyjmout baterii, uvolněte zámek na krytu baterie a poté sejměte kryt baterie mincí nebo podobným předmětem.

ZÁKLADNÍ OBSLUHA

ZAPNUTÍ/VYPNUTÍ NAPÁJENÍ

Zapněte napájení transceiveru otočením vypínače/ovladače hlasitosti ve směru hodinových ručiček.

• Ozve se potvrzovací tón, LCD se na okamžik rozsvítí a poté se zobrazí aktuální číslo kanálu.


Chcete-li vypnout napájení transceiveru, otočte vypínačem/ovladačem hlasitosti úplně proti směru hodinových ručiček, dokud neuslyšíte cvaknutí.

NASTAVENÍ HLASITOSTI

Nastavte požadovanou úroveň hlasitosti otáčením vypínače/ovladače hlasitosti.

• Otáčením ve směru hodinových ručiček se hlasitost zvyšuje a otáčením proti směru hodinových ručiček se hlasitost snižuje.


Poznámka:

• Chcete-li nastavit hlasitost pomocí hluku na pozadí jako reference v analogovém režimu, použijte funkci vypnutí squelch.

VÝBĚR KANÁLU

Vyberte kanál stisknutím tlačítka nebo .

• Při každém stisknutí tlačítka nebo se ozve potvrzovací tón.

USKUTEČNĚNÍ HOVORU

1. Chcete-li uskutečnit hovor, stiskněte a podržte přepínač PTT a poté mluvte do oblasti mikrofonu normálním hlasem.

• Držte mikrofon přibližně 3 až 4 cm od rtů.

2. Uvolněte přepínač PTT pro příjem
