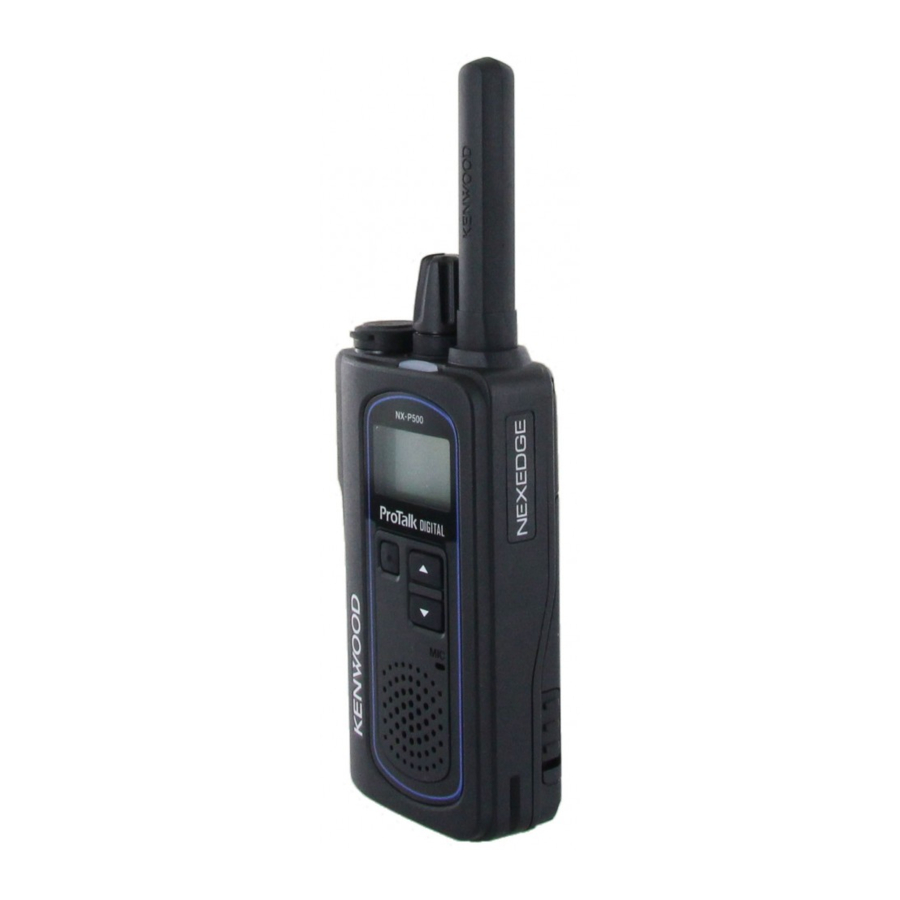

Guida per l'utente di Kenwood ProTalk DIGITAL NX-P500

CARATTERISTICHE

• Design compatto e leggero che utilizza un pacco batteria agli ioni di litio, con un robusto corpo in policarbonato.
• Il LED con 7 colori selezionabili consente l'identificazione del ricetrasmettitore all'avvio.
• La crittografia digitale / scrambling analogico maschera i messaggi vocali per la privacy.
• La funzione di risparmio della batteria migliora la durata della batteria.
• Il blocco pulsanti / Super Lock impedisce modifiche accidentali alle impostazioni del ricetrasmettitore.
• Dotato di modalità mista che consente una semplice migrazione dalle comunicazioni analogiche a quelle digitali.
• Protezione da polvere e acqua conforme agli standard IP54/55/67.

DISTANZA DI COMUNICAZIONE

Nota:

• Le portate elencate si basano su test sul campo e possono variare in base alle condizioni operative.

PRECAUZIONI

Osservare le seguenti precauzioni per prevenire incendi, lesioni personali e danni al ricetrasmettitore.

• Non caricare il ricetrasmettitore e il pacco batteria quando sono bagnati.
• Assicurarsi che non vi siano oggetti metallici posizionati tra il ricetrasmettitore e il pacco batteria.
• Non utilizzare opzioni non specificate da KENWOOD.
• Se lo chassis o altre parti del ricetrasmettitore sono danneggiate, non toccare le parti danneggiate.
• Se un auricolare o un paio di cuffie sono collegati al ricetrasmettitore, ridurre il volume del ricetrasmettitore. Prestare attenzione al livello del volume quando si monitora l'audio ricevuto.
• Non posizionare l'altoparlante/microfono opzionale, il microfono a clip con auricolare o le cuffie intorno al collo mentre si è vicino a macchinari che potrebbero impigliarsi nel cavo.
• Non posizionare il ricetrasmettitore su superfici instabili.
• Assicurarsi che l'estremità dell'antenna non tocchi gli occhi.
• Quando il ricetrasmettitore viene utilizzato per la trasmissione per molte ore, il radiatore e lo chassis si surriscaldano. Non toccare queste posizioni quando si sostituisce il pacco batteria.
• Spegnere sempre il ricetrasmettitore prima di installare accessori opzionali.
• Il caricabatterie è il dispositivo che scollega l'unità dalla linea di alimentazione CA. La spina CA deve essere facilmente accessibile.
• Per smaltire le batterie, assicurarsi di rispettare le leggi e i regolamenti del proprio paese o regione.

Spegnere il ricetrasmettitore prima di entrare nei seguenti luoghi:

• Vicino a esplosivi o siti di brillamento.
• In aereo. (Qualsiasi utilizzo del ricetrasmettitore deve seguire le istruzioni e le normative fornite dall'equipaggio della compagnia aerea.)
• Dove sono affissi restrizioni o avvertenze sull'uso di dispositivi radio, inclusi, a titolo esemplificativo, le strutture mediche.
• Vicino a persone che indossano pacemaker.
• In atmosfere esplosive (gas infiammabile, particelle di polvere, polveri metalliche, polveri di cereali, ecc.).
• Durante il rifornimento di carburante o durante il parcheggio presso le stazioni di servizio.

• Non smontare o modificare il ricetrasmettitore per nessun motivo.
• Non posizionare il ricetrasmettitore sopra o vicino all'attrezzatura dell'airbag mentre il veicolo è in funzione. Quando l'airbag si gonfia, il ricetrasmettitore può essere espulso e colpire il conducente o i passeggeri.
• Se si rileva un odore o un fumo anomalo proveniente dal ricetrasmettitore, spegnere immediatamente il ricetrasmettitore, rimuovere il pacco batteria dal ricetrasmettitore e contattare il rivenditore KENWOOD.
• L'uso del ricetrasmettitore durante la guida potrebbe essere contrario al codice della strada. Si prega di controllare e osservare le normative sui veicoli nella propria zona.
• Non esporre il ricetrasmettitore a condizioni di caldo o freddo estremi.
• Non trasportare il pacco batteria (o la custodia della batteria) con oggetti metallici, poiché potrebbero cortocircuitare i terminali della batteria.
• Pericolo di esplosione se la batteria viene sostituita in modo errato; sostituire solo con lo stesso tipo.
• Quando si collega un cinturino commerciale al ricetrasmettitore, assicurarsi che il cinturino sia resistente. Inoltre, non far oscillare il ricetrasmettitore tenendolo per il cinturino; potresti inavvertitamente colpire e ferire un'altra persona con il ricetrasmettitore.
• Se si utilizza un cinturino da collo disponibile in commercio, prestare attenzione a non impigliare il cinturino su macchinari vicini.

INFORMAZIONI RELATIVE AL PACCO BATTERIA

Il pacco batteria include oggetti infiammabili come solventi organici. Una manipolazione impropria può causare la rottura della batteria con conseguente produzione di fiamme o calore estremo, deterioramento o altre forme di danneggiamento della batteria. Si prega di osservare le seguenti questioni proibitive.

• Non smontare o ricostruire la batteria.
• Non cortocircuitare la batteria.
• Non incenerire o applicare calore alla batteria.
• Non lasciare la batteria vicino a fuochi, stufe o altri generatori di calore (aree che raggiungono oltre 80°C/176°F).
• Non immergere la batteria in acqua o bagnarla in altro modo.
• Non caricare la batteria vicino a fuochi o alla luce diretta del sole.
• Utilizzare solo il caricabatterie specificato e osservare i requisiti di ricarica.
• Non forare la batteria con alcun oggetto, non colpirla con uno strumento e non calpestarla.
• Non scuotere o lanciare la batteria.
• Non utilizzare il pacco batteria se è danneggiato in alcun modo.
• Non saldare direttamente sulla batteria.
• Non invertire la polarità della batteria (e i terminali).
• Non caricare o collegare la batteria in modo inverso.
• Non toccare una batteria rotta e che perde.
  Se il liquido elettrolitico della batteria entra negli occhi, lavarsi gli occhi con acqua fresca il prima possibile, senza strofinare gli occhi. Recarsi immediatamente in ospedale. Se non trattata, può causare problemi agli occhi.

• Non caricare la batteria per un tempo superiore a quello specificato.
• Non inserire il pacco batteria in un forno a microonde o in un contenitore ad alta pressione.
• Tenere i pacchi batteria rotti e che perdono lontano dal fuoco.
• Non utilizzare una batteria anomala.
• Non cambiare o caricare la batteria in luoghi pericolosi.

DISIMBALLAGGIO E CONTROLLO DELL'ATTREZZATURA

Disimballare con cura il ricetrasmettitore. Si consiglia di identificare gli elementi elencati nel seguente elenco prima di smaltire il materiale di imballaggio. Se mancano elementi o sono stati danneggiati durante la spedizione, presentare immediatamente un reclamo al corriere.

Quando si utilizza un altoparlante/microfono opzionale, un microfono a clip con auricolare o un paio di cuffie, per mantenere la protezione da polvere e acqua del ricetrasmettitore, inserire la spina nel jack SP/MIC del ricetrasmettitore e serrare saldamente il dado dell'opzione senza lasciare spazi vuoti.

Quando non si utilizza un altoparlante/microfono opzionale, un microfono a clip con auricolare o un paio di cuffie, per mantenere la protezione da polvere e acqua del ricetrasmettitore, è necessario coprire saldamente il jack SP/MIC con il cappuccio senza lasciare spazi vuoti.

ACCESSORI IN DOTAZIONE

• Vano caricabatterie 1
• Adattatore CA 1
• Pacco batteria agli ioni di litio 1
• Fondina con clip da cintura 1
• Scheda di garanzia <solo tipo K> 1
• Guida per l'utente 1

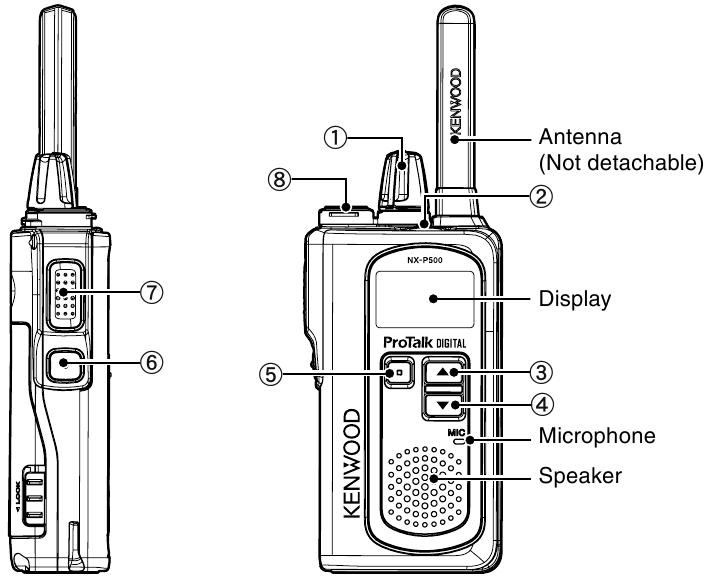

ORIENTAMENTO

1. Interruttore di alimentazione/controllo del volume
   Ruotare in senso orario per accendere il ricetrasmettitore. Per spegnere il ricetrasmettitore, ruotare in senso antiorario fino a quando non si sente un clic. Ruotare per regolare il livello del volume.
2. Indicatore LED
   Indica lo stato del ricetrasmettitore.
3. Pulsante (Su)
   Premere per cambiare il canale operativo, per selezionare un menu nella modalità impostazioni e per eseguire altre funzioni.
4. Pulsante (Giù)
   Premere per cambiare il canale operativo, per selezionare un menu nella modalità impostazioni e per eseguire altre funzioni.
5. Pulsante Menu
   Selezionare le varie funzioni. Tenere premuto mentre si accende l'alimentazione per accedere alla modalità impostazioni ed eseguire altre funzioni.
6. Pulsante laterale
   Premere prima di effettuare una chiamata per avvisare gli altri membri del gruppo o premere per selezionare un ID unità per effettuare una chiamata ed eseguire altre funzioni.
7. Interruttore PTT (Push to Talk)
   Tenere premuto e parlare nel microfono per trasmettere.
8. Jack SP/MIC
   Inserire la spina dell'altoparlante/microfono o delle cuffie in questo jack.

INSTALLAZIONE DEL PACCO BATTERIA

• Non cortocircuitare i terminali della batteria o smaltire la batteria bruciandola.
• Non tentare mai di rimuovere l'involucro dal pacco batteria.

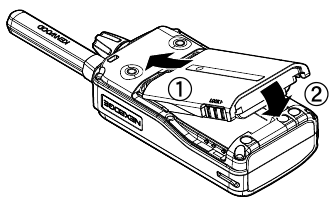

1. Inserire il pacco batteria nel coperchio della batteria


• Prestare attenzione alla posizione della tacca del pacco batteria.
• Inserire il pacco batteria con l'etichetta del nome del modello rivolta verso l'alto.

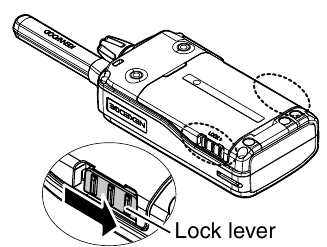

2. Allineare il coperchio della batteria con la scanalatura sul retro del ricetrasmettitore

3. Far scorrere la leva di blocco (su entrambi i lati) per bloccarla.


• Ci sarà un feedback sotto forma di clic.
• Per rimuovere il pacco batteria, rilasciare il blocco sul coperchio della batteria, quindi rimuovere il coperchio della batteria con una moneta o simili.

FUNZIONAMENTO DI BASE

ACCENSIONE/SPEGNIMENTO DELL'ALIMENTAZIONE

Accendere il ricetrasmettitore ruotando in senso orario l'interruttore di alimentazione/controllo del volume.

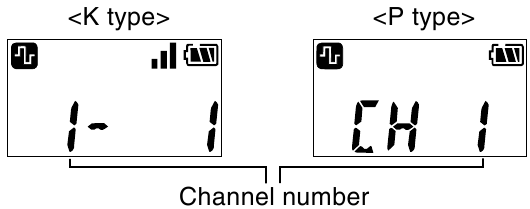

• Viene emesso un tono di conferma, il display LCD si illumina momentaneamente, quindi viene visualizzato il numero del canale corrente.


Per spegnere il ricetrasmettitore, ruotare completamente in senso antiorario l'interruttore di alimentazione/controllo del volume fino a quando non si sente un clic.

REGOLAZIONE DEL VOLUME

Impostare il livello del volume desiderato ruotando l'interruttore di alimentazione/controllo del volume.

• In senso orario aumenta il volume e in senso antiorario diminuisce il volume.


Nota:

• Per regolare il volume utilizzando il rumore di fondo come riferimento in modalità analogica, utilizzare la funzione di esclusione dello squelch.

SELEZIONARE UN CANALE

Selezionare un canale premendo il pulsante o .

• Un tono di conferma viene emesso ogni volta che si preme il pulsante o .

EFFETTUARE UNA CHIAMATA

1. Per effettuare una chiamata, tenere premuto l'interruttore PTT, quindi parlare nell'area del microfono usando la normale voce

• Tenere il microfono a circa 3-4 cm (1,5 pollici) dalle labbra.

2. Rilasciare l'interruttore PTT per ricevere
