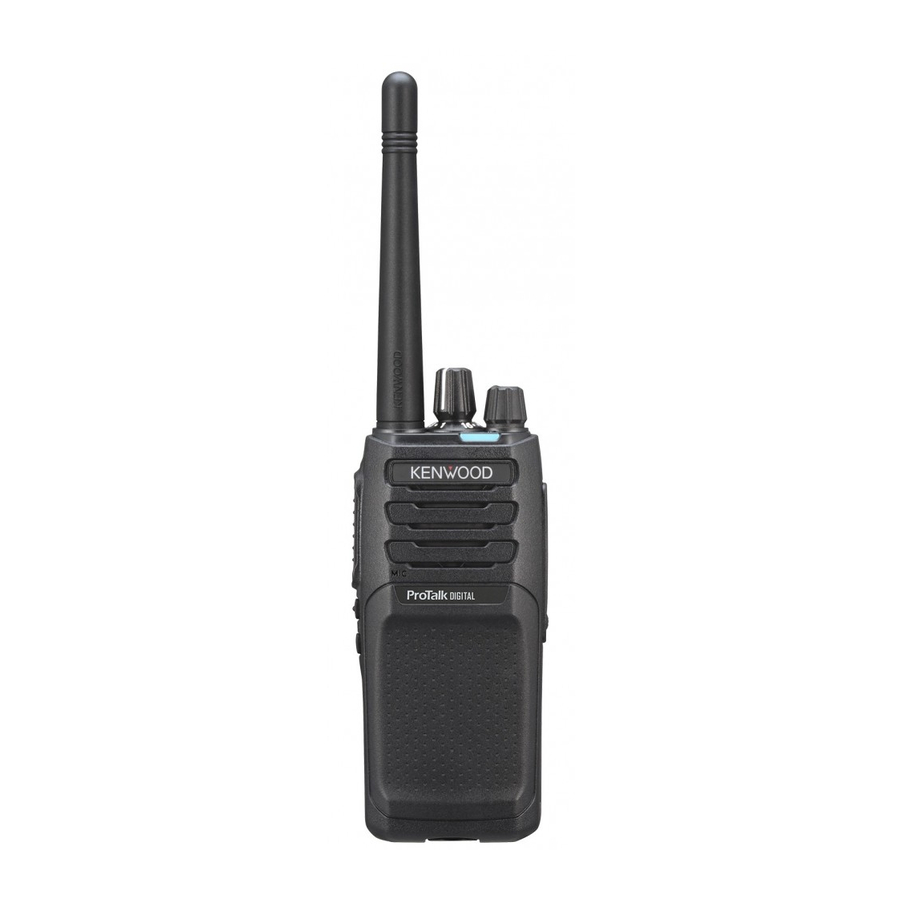

Manuel de l'utilisateur Kenwood NX-P1200NV/AV, NX-P1202AV, NX-P1300NU/AU, NX-P1302AU

ACCESSOIRES FOURNIS

Déballez soigneusement l'émetteur-récepteur. Nous vous recommandons d'identifier les éléments figurant dans la liste suivante avant de jeter le matériel d'emballage. Si des éléments sont manquants ou ont été endommagés pendant l'expédition, déposez immédiatement une réclamation auprès du transporteur.

Remarque :

• Pour la prise haut-parleur/microphone, l'étanchéité est garantie en fixant le capuchon fourni. L'étanchéité ne sera pas garantie en connectant un haut-parleur/microphone optionnel, etc.

INSTALLATION/ RETRAIT DE LA BATTERIE

1. Alignez la batterie avec l'arrière de l'émetteur-récepteur, puis appuyez fermement sur la batterie et l'émetteur-récepteur jusqu'à ce que le loquet de déverrouillage situé à la base de l'émetteur-récepteur se verrouille.

2. Pour retirer la batterie, soulevez le loquet de sécurité situé à la base de l'émetteur-récepteur, puis appuyez sur le loquet de déverrouillage sous le loquet de sécurité.

3. Tout en appuyant sur le loquet de déverrouillage, éloignez la batterie de l'émetteur-récepteur.


CHARGEMENT DE LA BATTERIE

ATTENTION :

• Éteignez toujours un émetteur-récepteur équipé d'une batterie avant d'insérer l'émetteur-récepteur dans le chargeur.

1. Branchez le câble de l'adaptateur secteur dans la prise située à l'arrière du chargeur.
2. Branchez l'adaptateur secteur dans une prise secteur.
3. Insérez une batterie ou un émetteur-récepteur équipé d'une batterie dans l'emplacement de chargement du chargeur.

• Assurez-vous que les contacts métalliques de la batterie s'emboîtent solidement avec les bornes du chargeur.
• Le témoin s'allume en rouge et le chargement commence.


4. Lorsque le chargement est terminé, le témoin clignote en vert. Retirez la batterie ou l'émetteur-récepteur de l'emplacement de chargement du chargeur.

• Il faut environ 3 heures pour charger la batterie.
• Lorsque le chargeur ne sera pas utilisé pendant une longue période, débranchez l'adaptateur secteur de la prise secteur.

Remarque :

• Lorsque le témoin clignote en rouge, la batterie est défectueuse ou les contacts de la batterie ne sont pas correctement connectés à ceux du chargeur.
• Lorsque le témoin clignote en vert et orange, la batterie n'a pas atteint la température de démarrage de chargement. Retirez la batterie du chargeur et attendez qu'elle atteigne une température normale avant de la recharger.
• La température ambiante doit être comprise entre 5°C et 40°C (41°F et 104°F) pendant le chargement. Un chargement en dehors de cette plage pourrait ne pas charger complètement la batterie.
• La durée de vie de la batterie est terminée lorsque son autonomie diminue, même si elle est entièrement et correctement chargée. Remplacez la batterie.

FONCTIONNEMENT DE BASE

MISE SOUS/HORS TENSION

Tournez le bouton d'alimentation/contrôle du volume dans le sens horaire pour allumer l'émetteur-récepteur.

Tournez le bouton d'alimentation/contrôle du volume complètement dans le sens antihoraire pour éteindre l'émetteur-récepteur.

RÉGLAGE DU VOLUME

Tournez le bouton d'alimentation/contrôle du volume pour régler le volume. Dans le sens horaire, le volume augmente, et dans le sens antihoraire, il diminue.

SÉLECTION D'UNE ZONE

Appuyez et maintenez le bouton latéral 1 (Zone suivante) ou le bouton latéral 2 (Zone précédente) pendant 1 seconde pour changer de zone (1 ~ 4).

SÉLECTION D'UN CANAL

Tournez le Sélecteur pour choisir le canal désiré.

TRANSMISSION

1. Sélectionnez le canal désiré.
2. Appuyez sur le commutateur PTT et parlez dans le microphone. Relâchez le commutateur PTT pour recevoir.

• Pour une qualité sonore optimale, tenez l'émetteur-récepteur à environ 1,5 pouce (3 ~ 4 cm) de votre bouche.

RÉCEPTION

Sélectionnez le canal désiré. Si la signalisation est configurée sur le canal sélectionné, vous n'entendrez un appel que si le signal reçu correspond aux réglages de votre émetteur-récepteur.

RÉGLAGES DES CANAUX PAR DÉFAUT

Ces émetteurs-récepteurs vous permettent de reprogrammer chacun des canaux avec différentes fréquences et réglages QT/DQT (analogique) / RAN (numérique NXDN). Le tableau ci-dessous répertorie les réglages de canaux par défaut.

Remarque :

• Le réglage par défaut de la zone diffère selon chaque modèle. Pour les modèles KENWOOD compatibles de chaque zone, veuillez vous référer au manuel d'instructions détaillé.

NX-P1200NV (Émetteur-récepteur NXDN/ Analogique)

NX-P1200AV (Émetteur-récepteur analogique)

NX-P1202AV (Émetteur-récepteur analogique)

NX-P1300NU (Émetteur-récepteur NXDN/ Analogique)

NX-P1300AU (Émetteur-récepteur analogique)

NX-P1302AU (Émetteur-récepteur analogique)
