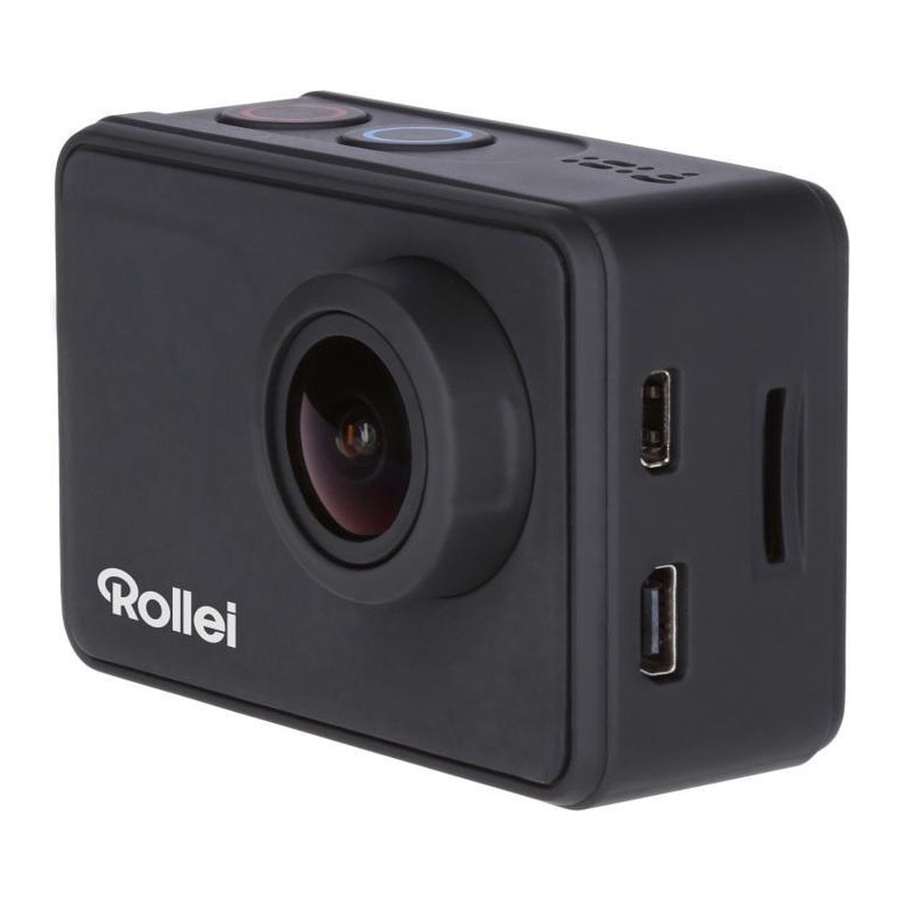

Rollei Actioncam 550 Touch - veiksmo kameros vadovas

Pagrindinės savybės

Vaizdo įrašo raiška: 4K@30FPS, 2.7K@30FPS, 1080P@60FPS, 720P@120FPS
Vaizdo raiška: 14MP
2 colių TFT jutiklinis ekranas
3.8V/1100mAh išimama ličio jonų baterija
Palaikykite "Wi-Fi" ryšį
Palaikykite 2.4G RF nuotolinio valdymo pultą
Palaikykite "MicroSD" kortelę iki 64 GB

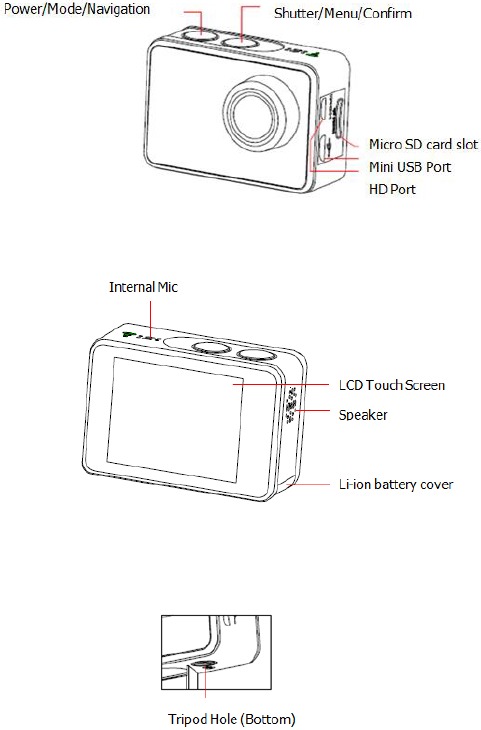

Įrenginio aprašymas

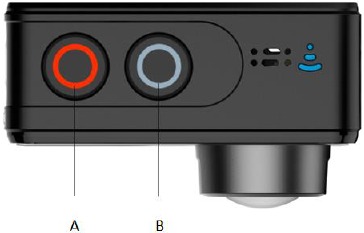

Įrenginio naudojimas

Indikatoriai

Įrenginio įjungimas ir išjungimas

Įjungti
Norėdami įjungti, ilgai paspauskite maitinimo mygtuką (A) 3 sekundes, indikatorius A tampa mėlynas.

Išjungti
Norėdami išjungti, ilgai paspauskite maitinimo mygtuką (A) 3 sekundes, indikatorius A mirksi ir tada išsijungia.

Atminties kortelės įdėjimas

Įdėkite "MicroSD" kortelę į SD kortelės lizdą.

PASTABA:

1. Norėdami užtikrinti sklandų įrašymą, rekomenduojame naudoti 10 klasės (arba aukštesnės klasės) "Micro SD" korteles. Žemesnės klasės "Micro SD" kortelės gali sukelti vaizdo įrašo suliejimą arba kadrų praleidimą.
2. Yra tik viena teisinga kryptis, kaip įdėti SD kortelę į lizdą. Nestumkite kortelės į kortelės lizdą jėga, nes galite sugadinti SD kortelę ir kamerą.
3. Prieš naudojant naują "Micro SD" kortelę, ją reikia suformatuoti.

Baterijos įkrovimas

Prieš pirmą kartą naudodami AC 550 Touch, visiškai įkraukite bateriją.

1. Prijunkite AC 550 Touch prie USB įkroviklio arba USB įrenginio mini USB laidu.
2. Įkrovimo indikatorius B įkrovimo metu tampa raudonas.
3. Visiškai tuščiai baterijai visiškai įkrauti reikia maždaug 2,5 valandos.
   Raudonas indikatorius išsijungia, kai baterija visiškai įkrauta.
4. Kai baterija beveik išsikrauna, raudonas indikatorius B mirksi du kartus per sekundę.
5. Kai kurios funkcijos, pvz., "Wi-Fi", yra nepasiekiamos, jei baterija yra žemos būklės.

Įrenginio įdėjimas į vandeniui atsparų dėklą

1. Įsitikinkite, kad dėklas yra sausas ir švarus.
2. Įdėkite kamerą ir įsitikinkite, kad objektyvas tvarkingai įsistato į objektyvo ertmę.
3. Uždarykite fiksavimo spaustukus.
4. Vandeniui atsparų dėklą galima montuoti naudojant priedus, esančius dėžutėje.

Vaizdo įrašo įrašymas

Įjungę maitinimą, paspauskite užrakto mygtuką (B), šviesos diodas B tampa žalias ir mirksi du kartus per sekundę; dar kartą paspauskite užrakto mygtuką (B), kad sustabdytumėte, ir šviesos diodas B išsijungia.

Vienos nuotraukos fotografavimas

Norėdami nufotografuoti vieną nuotrauką, vieną kartą paspauskite užrakto mygtuką (B), šviesos diodas B sumirksi žaliai.

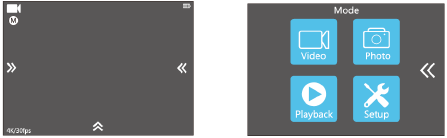

Režimo perjungimas

1. Pagrindinis režimo perjungimas (A)
   Įjungę maitinimą, trumpai paspauskite mygtuką A, kad perjungtumėte vaizdo įrašymo - nuotraukų fotografavimo - atkūrimo - nustatymo režimus, pristabdykite, kad patvirtintumėte dabartinį režimą.
   Šį meniu galite lengvai pasiekti jutikliniu valdymu paliesdami kairiąją rodyklę.

2. Pagrindinis režimo perjungimas (B)
   Įjungę maitinimą, ilgai paspauskite mygtuką B 3 sekundes, kad įeitumėte į sąrankos meniu: vaizdo įrašas - nuotrauka - efektas - bendras.


Įrenginio nustatymas

Ilgai paspauskite mygtuką B, kad įeitumėte į sąranką "Vaizdo įrašas - nuotrauka - efektas - bendras", paspauskite mygtuką A, kad naršytumėte, ir paspauskite mygtuką B, kad patvirtintumėte. Norėdami išeiti, dar kartą ilgai paspauskite mygtuką B.

Vaizdo įrašo sąranka

Norėdami naršyti, vieną kartą paspauskite maitinimo mygtuką (A), norėdami įeiti / patvirtinti pasirinkimą, paspauskite užrakto mygtuką (B).

Vaizdo įrašo raiška
Norėdami nustatyti vaizdo įrašo raišką.

Vaizdo stabilizavimas
Norėdami įjungti / išjungti skaitmeninį vaizdo stabilizavimą. Vaizdo stabilizavimo negalima įjungti esant 1280x 720p@120fps.

Ciklinis įrašymas
Tai leidžia įrašyti nuolat naudojant neribotą / 1/3/5 minučių trukmės filmuotos medžiagos intervalus. Kamera ištrins seniausią ciklinio įrašymo failą ir pakeis jį naujausiu įrašu, kai "MicroSD" kortelė bus pilna.

Laiko intervalo intervalas
Tai leidžia įrašyti vieną kadrą nustatytu laiko intervalu išjungta / 0,5 sek. / 1 sek. / 3 sek. / 5 sek. / 10 sek. / 30 sek. / 60 sek. Galutinis vaizdo failas bus išsaugotas.

Laiko intervalo trukmė
Norėdami nustatyti vaizdo įrašo laiko intervalo trukmę "Neribota / 5 min. / 10 min. / 15 min. / 20 min. / 30 min. / 60 min., pasiekiama tik įjungus laiko intervalo nuotraukos intervalą.

Sulėtinto judesio filmas
Tai leidžia įrašyti veiksmą greičiau nei įprastai arba atkurti lėčiau nei įprastai. Ši funkcija pasiekiama tik esant 1280x 720p@120fps.

Greito judesio filmas
Tai leidžia įrašyti veiksmą lėčiau nei įprastai arba atkurti greičiau nei įprastai. Ši funkcija nepasiekiama, kai įjungtas laiko intervalas.

Vėjo triukšmo mažinimas
Norėdami sumažinti vėjo triukšmą vaizdo įrašymo metu.

Scenos režimas
Norėdami nustatyti skirtingus scenos režimus: rankinis, vanduo, važiavimas, žiema, nardymas, naktis.
Šį režimą galite lengvai pasiekti jutikliniu valdymu paliesdami dešinę rodyklę.

Datos antspaudas
Norėdami nustatyti, ar datos / laiko žyma rodoma vaizdo įrašų viršuje.

Nuotraukos nustatymas

Norėdami naršyti, vieną kartą paspauskite maitinimo mygtuką (A), norėdami įeiti / patvirtinti pasirinkimą, paspauskite užrakto mygtuką (B).

Raiška
Norėdami nustatyti vaizdo raišką.

Laiko intervalo intervalas
Tai leidžia fotografuoti nuolatinę nuotraukų seką su šiais intervalais išjungta / 0,5 sek. / 1 sek. / 3 sek. / 5 sek. / 10 sek. / 30 sek. / 60 sek.

Laiko intervalo trukmė
Norėdami nustatyti nuotraukos laiko intervalo trukmę "Neribota / 5 min. / 10 min. / 15 min. / 20 min. / 30 min. / 60 min. (pasiekiama tik įjungus laiko intervalo nuotraukos intervalą).

Nuotraukų serija
Tai leidžia padaryti 3 kadrus / 1 s, 7 kadrus / 2 s, 15 kadrų / 4 s, 30 kadrų / 8 s.

Laikmatis
Kai šis režimas įjungtas, jis leidžia nustatyti 3 sek., 5 sek., 10 sek. intervalus, kai vieną nuotrauką padarote paspaudę įrašymo mygtuką.

Datos antspaudas
Norėdami nustatyti, ar datos / laiko žyma rodoma nuotraukų viršuje.

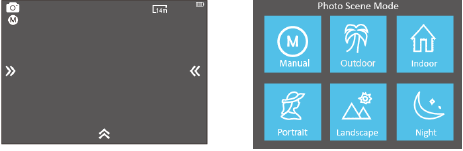

Scenos režimas
Norėdami nustatyti skirtingus scenos režimus: rankinis, lauke, patalpoje, portretas, kraštovaizdis, naktis.
Šiuos režimus galite lengvai pasiekti jutikliniu valdymu paliesdami dešinę rodyklę.

Nuotraukos kokybė
Norėdami nustatyti nuotraukos kokybę.

Efekto nustatymas

Norėdami naršyti, vieną kartą paspauskite maitinimo mygtuką (A), norėdami įeiti / patvirtinti pasirinkimą, paspauskite užrakto mygtuką (B).

AE matuoklis
Norėdami nustatyti, kurios vaizdo sritys naudojamos teisingam ekspozicijai apskaičiuoti.

FILTRAS
Norėdami filtruoti natūralią šviesą ir pakeisti vaizdo efektus.

Baltos spalvos balansas
Gamyklinis numatytasis nustatymas yra automatinis. Jei išjungiate automatinį režimą, pakeitus apšvietimo sąlygas, sureguliuokite baltos spalvos balansą.

EV
Tai leidžia vartotojui nustatyti šviesos ekspozicijos vertę.

ISO
Tai yra jutiklio jautrumo šviesai matas.

BENDRIEJI NUSTATYMAI

Valdymas
Tai leidžia vartotojui nustatyti mikrofono garsumą, garsiakalbio garsumą, LCD ryškumą.

Garsai
Išjungia arba įjungia užrakto, paleidimo, pyptelėjimo garsą.

LDC
Norėdami ištaisyti plataus kampo objektyvo iškraipymą.

FOV
Norėdami nustatyti objektyvo platų kampą, itin platų, platų, vidutinį, siaurą.

Maitinimo dažnis
Pasirinkus teisingą šviesos dažnį, bus išvengta strobavimo galimybės.

WIFI
Pasirinkite, ar įjungti, ar išjungti "Wi-Fi" funkciją.

RF
Išjunkite arba įjunkite nuotolinio valdymo funkciją.

Data ir laikas
Tai leidžia vartotojui reguliuoti datą ir laiką.

Ekrano užsklanda
Tai nustatys, ar LCD išsijungs po 1 min., 3 min., 5 min. Norėdami įjungti ekraną, paspauskite bet kurį klavišą.
Pasirinkite OFF (išjungta), kad ekranas visada būtų įjungtas.

Automatinis maitinimo išjungimas
Kamera išsijungia, kai nenaudojama po nurodyto laiko.

Greitas įrašymas
Kamera įrašo automatiškai, kai tik įjungiama.

USB

MSDC
Naudokite USB laidą, kad prijungtumėte kamerą prie kompiuterio, kamera įsijungs automatiškai. Įeikite į saugojimo režimą ir jūsų kamera bus naudojama kaip išorinis saugojimo įrenginys. Arba galite išimti "MicroSD" kortelę ir naudoti kortelių skaitytuvą (nepridedamas), kad pasiektumėte tą patį rezultatą.

1. Pažymėdami pasirinkite failus, kuriuos norite perkelti į kompiuterį.
2. Vilkite failus į norimą vietą kompiuteryje (tai sukurs failo kopiją jūsų kompiuteryje) ARBA dešiniuoju pelės klavišu spustelėkite failą, pasirinkite "Copy" ("Kopijuoti") ir dešiniuoju pelės klavišu spustelėkite norimą vietą kompiuteryje ir pasirinkite "Paste" ("Įklijuoti").
   Pastaba: taip pat galite perkelti visus nuotraukų / vaizdo įrašų aplankus į savo kompiuterį.

UVCMJPG
Kamerą galima naudoti kaip kompiuterio kamerą (interneto kamerą).

"WiFi" nustatymų atstatymas
Norėdami atkurti gamyklinius "Wi-Fi" nustatymus.

KALBA
Norėdami pasirinkti įrenginio kalbas.

Kortelės formatavimas
Tai skirta "MicroSD" kortelei formatuoti. Pasirinkus kortelės formatavimą, visi duomenys kortelėje bus visam laikui ištrinti.

Sistema

Gamyklinių parametrų atkūrimas
Norėdami atkurti gamyklinius kameros nustatymus.

Sistemos informacija
Norėdami parodyti sistemos informaciją.

Kortelės informacija
Norėdami parodyti "MicroSD" kortelės talpą ir laisvą vietą.

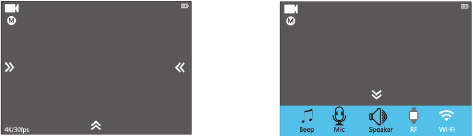

Pastaba: kai kuriuos nustatymus, pvz., pyptelėjimą, mikrofoną, garsiakalbį, RF ir "Wi-Fi", galite lengvai pasiekti jutikliniu valdymu paliesdami viršutinę rodyklę.

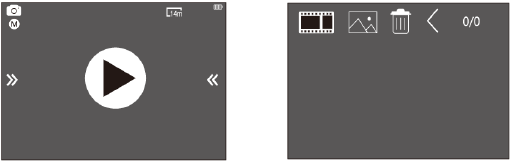

Atkūrimo režimas

Norėdami naršyti, paspauskite maitinimo mygtuką (A), ilgai paspauskite užrakto mygtuką (B), kad įeitumėte į pasirinkimą, trumpai paspauskite užrakto mygtuką (B), kad paleistumėte, trumpai paspauskite užrakto mygtuką (B) dar kartą, kad išeitumėte iš atkūrimo valdymo skydelio.
Galite lengviau jį valdyti paliesdami ekraną.

Nuotolinis valdymas

Tik atsparus purslams, ne vandeniui

Susiejimo procedūra

Suaktyvinkite "RF" kameros nustatymų meniu arba greitajame meniu ekrano apačioje, paspauskite ir 3 sekundes palaikykite nuotolinio valdymo pulto "maitinimo" mygtuką. Kai susiejimas bus baigtas, šviesos diodo indikatorius užsidegs mėlynai.

Nuotolinio valdymo pulto naudojimas

Maitinimo išjungimo mygtukas
Paspauskite maitinimo išjungimo mygtuką ir palaikykite 3 sekundes, kad išjungtumėte kamerą, atitinkamai išsijungs ir šviesos diodo indikatorius.

Vaizdo įrašo įrašymas
Norėdami pradėti įrašymą, vieną kartą paspauskite vaizdo įrašo mygtuką, šviesos diodo indikatorius taip pat sumirksi du kartus, norėdami sustabdyti, dar kartą paspauskite vaizdo įrašo mygtuką.

Nuotraukos fotografavimas
Norėdami nufotografuoti vieną nuotrauką, vieną kartą paspauskite nuotraukos mygtuką, nuotolinio valdymo pulto šviesos diodo indikatorius sumirksi du kartus.

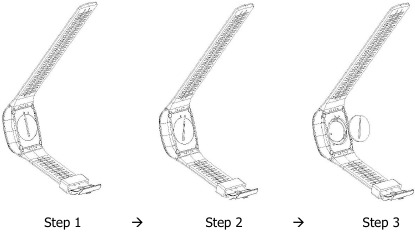

Naujos baterijos pakeitimas

Kaip ir bet kuri baterija, AC 550 Touch nuotolinio valdymo pulte esanti baterija galiausiai išsikraus. Kai taip atsitiks, raudonas šviesos diodo indikatorius sumirksi vieną kartą per sekundę. Turite pakeisti nauja baterija.

Kaip pakeisti bateriją?

1. Įsigykite bateriją su modelio Nr. CR2032.
2. Atsukite apvalų dangtelį nuotolinio valdymo pulto apačioje, žr. toliau pateiktas nuotraukas.

3. Išimkite seną bateriją.
4. Įdėkite naują bateriją į lizdą plokščiu paviršiumi į viršų.

"Wi-Fi" sąranka

AC 550 Touch leidžia visiškai valdyti kamerą, tiesiogiai peržiūrėti ir atkurti nuotraukas / vaizdo įrašus daugelyje išmaniųjų telefonų ir planšetinių kompiuterių.

1. Atsisiųskite programėlę "AC 550 Touch" iš "Google Play Store" arba iš "Apple" "App Store".
2. Suaktyvinkite "Wi-Fi" BENDRAJAME SĄRANKOS MENIU.
   Pastaba: "Wi-Fi" nustatymą galite lengvai pasiekti jutikliniu valdymu braukdami aukštyn.
3. Eikite į telefono "Wi-Fi" nustatymus, pamatysite "AC 550 Touch -XXXXXX" galimų belaidžių tinklų sąraše. "XXXXX" yra kameros individualaus numerio vietos rezervavimo ženklas.
   Pastaba: "Wi-Fi" pavadinimą galite pakeisti meniu nustatymuose.
4. Prijunkite savo telefoną prie "AC 550 Touch -XXXXXX" per "Wi-Fi". Numatytasis AC 550 Touch "Wi-Fi" slaptažodis yra:
   1234567890.
   Pastaba: "Wi-Fi" slaptažodį galite pakeisti meniu nustatymuose.
5. Atidarykite programėlę "AC 550 Touch!

   Prieš prijungdami kamerą per "Wi-Fi", turite atsisiųsti programėlę "AC 550 Touch" į savo išmanųjį telefoną arba planšetinį kompiuterį.

Išsaugojimo ir peržiūros parinktys

Prisijungimas prie televizoriaus

Galite rodyti kameros LCD ekraną televizoriaus ekrane.

Pastaba: jums reikės papildomo "Micro HDMI" į HDMI kabelio, kuris neįtrauktas į standartinį paketą.

• Įjunkite kamerą;
• Prijunkite "Mini HDMI" galą prie kameros prievado, o HDMI galą - prie televizoriaus HDMI prievado;
• Televizoriuje pasirinkite tinkamą šaltinį.

Atsargumo priemonės

• Nenumeskite kameros.
• Nedėkite sunkių daiktų ant kameros.
• Saugokite kamerą nuo vandens ir skysčių (nebent ji turi vandeniui atsparų dėklą). Tai gali sukelti gedimą.
• Įkraukite bateriją per USB laidą.
• Kamera neturėtų būti aukštesnėje nei 55 ℃ temperatūroje.
• Nenaudokite kameros, kai ji yra mažos galios.
• Nenaudokite kameros, kai ji įkraunama.
• Nemėginkite atidaryti kameros dėklo arba jo kaip nors modifikuoti. Jei kamera buvo atjungta, garantija bus negaliojanti.

Utilizavimas

Pakuotės utilizavimas: Norėdami utilizuoti, atskirkite pakuotę į skirtingus tipus. Kartonas ir lenta turi būti utilizuojami kaip popierius, o folija turi būti perdirbta.
