TC Electronic POLYTUNE CLIP - Clip-On Tuner greitos pradžios vadovas

Turinys

1 Apžvalga
2 Derinimo režimai
3 Chromatinis režimas
4 Stroboskopinis režimas
5 Polifoninis derinimas
6 Etaloninio aukščio keitimas
7 Specifikacijos
8 Atsisiųsti instrukciją
9 Kitomis kalbomis

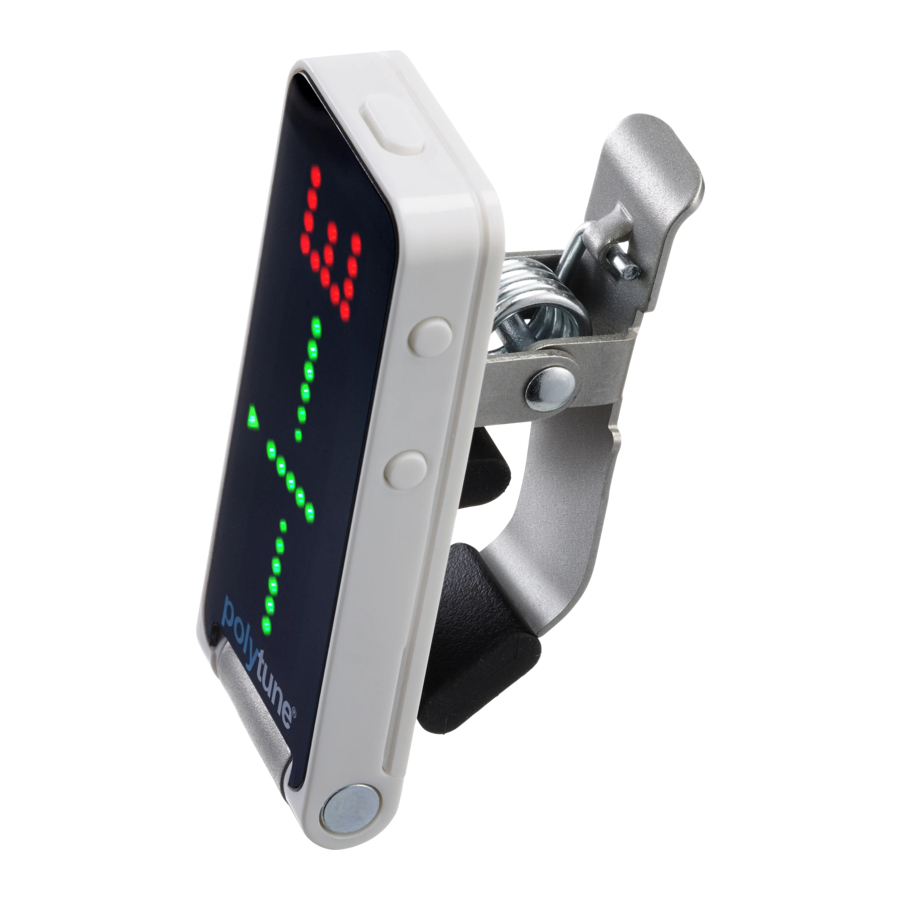

Apžvalga

Clip-On Tuner su polifoniniu, stroboskopiniu ir chromatiniu režimais bei 108 LED matricos ekranu, užtikrinančiu aukščiausią derinimo našumą

POWER (maitinimo) mygtukas įjungia ir išjungia "PolyTune Clip". "PolyTune Clip" automatiškai išsijungia po 5 minučių.
TUNING MODE (derinimo režimo) mygtukas perjungia derinimo režimus kiekvienu mygtuko paspaudimu. Jei mygtukas nepaspaudžiamas 3 sekundes, ekranas sumirksi 3 kartus ir bus naudojamas pasirinktas derinimo režimas.
DISPLAY MODE (ekrano režimo) mygtukas perjungia adatos ir stroboskopinio derinimo režimus. Paspauskite ir palaikykite 5 sekundes, kad perjungtumėte gitaros (G) ir boso (B) režimus.
(PASTABA: polifoninis derinimas galimas tik gitaros režimu.)
ADAPTIVE DISPLAY ORIENTATION INDICATORS (adaptacinės ekrano orientacijos indikatoriai) rodo dabartinę ekrano kryptį. Ekranas automatiškai apsivers, kad visada būtų orientuotas žiūrėjimui.
MAIN DISPLAY (pagrindinis ekranas) rodo visų stygų aukštį polifoninio derinimo režimu ir atskirą šiuo metu derintos stygos aukštį chromatiniu / stroboskopiniu derinimo režimu.
SECONDARY DISPLAY (antrinis ekranas) rodo aptiktą natos pavadinimą šiuo metu derintai stygai chromatiniu derinimo režimu.

Derinimo režimai

Ekranas	Režimas
--- E ---	Standartinis derinimas
Eb	Visos stygos nuderintos 1 pustoniu žemyn
D	Visos stygos nuderintos 2 pustoniais žemyn
Db	Visos stygos nuderintos 3 pustoniais žemyn
C	Visos stygos nuderintos 4 pustoniais žemyn
B	Visos stygos nuderintos 5 pustoniais žemyn
F 1	Capo ant 1-ojo skirsnio
Gb 2	Capo ant 2-ojo skirsnio
G 3	Capo ant 3-ojo skirsnio
Ab 4	Capo ant 4-ojo skirsnio
A 5	Capo ant 5-ojo skirsnio
Bb 6	Capo ant 6-ojo skirsnio
B 7	Capo ant 7-ojo skirsnio

Chromatinis režimas

Chromatiniame režime vienos stygos aukštį rodo penkių šviesos diodų stulpelis PAGRINDINIAME EKRANE, o tikslinio aukščio pavadinimas rodomas ANTRINIAME EKRANE.

Derinkite stygą, kol šviesos diodų stulpelis bus centre ir "ant taikinio" (kairė = žemas; dešinė = aukštas).

Stroboskopinis režimas

Stroboskopiniame režime vienos stygos aukštis turi du indikatorius:

Raudoni šviesos diodai kairėje (žemas) arba dešinėje (aukštas) nuo centrinio šviesos diodų stulpelio
"Besisukantys" segmentai ekrane

Derinkite stygą, kol besisukantys segmentai sulėtės ir sustos, ir užsidegs tik centrinis šviesos diodų stulpelis.

Polifoninis derinimas

Polifoninio derinimo režimu brūkštelėkite gitara ir "PolyTune Clip" analizuos ir parodys visų stygų derinimą. Sureguliuotos stygos bus pavaizduotos dviem žaliais šviesos diodais. Nesureguliuotos stygos bus pažymėtos dviem raudonais šviesos diodais žemiau (žemas) arba virš (aukštas) centrinės eilės.

Etaloninio aukščio keitimas

Numatytąjį etaloninį aukštį (A = 440 Hz) galima pakeisti atlikus šiuos veiksmus:

Vienu metu paspauskite DISPLAY MODE (ekrano režimo) mygtuką ir TUNING MODE (derinimo režimo) mygtuką. Ekrane bus rodomas dabartinis etaloninis aukštis (pvz., "440" 440 Hz).
Norėdami padidinti etaloninį aukštį 1 Hz žingsniais, paspauskite TUNING MODE (derinimo režimo) mygtuką.
Norėdami sumažinti etaloninį aukštį 1 Hz žingsniais, paspauskite DISPLAY MODE (ekrano režimo) mygtuką.
Norėdami išsaugoti šiuo metu rodomą etaloninį aukštį, 2 sekundes nespauskite jokio mygtuko. Nustatytas etaloninis aukštis sumirksi 3 kartus.

Specifikacijos

Tipas	Chromatinis stroboskopinis derintuvas, užsegamas
Derinimo diapazonas	A0 (27,5 Hz) iki C8 (4186 Hz)
Derinimo tikslumas	Chromatinis derinimo režimas: ±0,5 cento Stroboskopinis derinimo režimas: ±0,02 cento
Etaloninis aukštis	A4 = nuo 435 iki 445 Hz, reguliuojamas 1 Hz žingsniais
Baterija	CR2032 Li-Mn baterija (pridedama)
Matmenys	28 x 25 x 60 mm (1,1 x 0,98 x 2,36")
Svoris	32 g (1,13 oz), įskaitant bateriją
