TC Electronic PolyTune - Poly-Chromatic Tuner vadovas

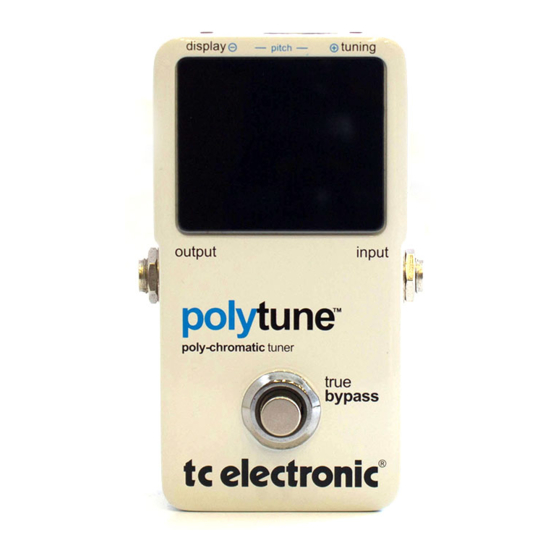

Apžvalga

1. 1/4 colio mono lizdinė įvestis
2. 1/4 colio mono lizdinė išvestis (tikrasis apėjimas)
3. Tiunerio įjungimas/išjungimas (tikrasis apėjimas)
4. Tiunerio ekranas - Chromatic (chromatinis) + Polymode (polirežimas)
5. Noto indikatorius
6. Needle/Stream (rodyklė/srautas) perjungimas
7. Derinimo sumažinimas nuo 0 iki 5 pustonių
8. Maitinimo įvestis (9VDC)
9. Maitinimo išvestis į kitus pedalus
10. Aptarnavimo prievadas

Prijungimas

Input (įvesties) lizdas - čia prijunkite savo instrumentą naudodami 1/4 colio mono lizdo kabelį. Jei naudojate bateriją, rekomenduojame ištraukti šį lizdą, kad taupytumėte baterijos energiją, kai negroji.

Output (išvesties) lizdas - prijunkite prie kito pedalo arba tiesiai į stiprintuvą ar mikšerį. Kai tiuneris aktyvus, išvestis bus nutildyta tyliam derinimui. Atkreipkite dėmesį, kad PolyTune™ sukurtas su tikra apėjimo grandine, kuri palieka jūsų mylimą toną nepakeistą, kai tiuneris yra apeinamas.

Power (maitinimo) in (įvestis) - naudokite 9 VDC maitinimo šaltinį su šiuo simboliu:

Power (maitinimo) out (išvestis) - jei naudojate išorinį maitinimo šaltinį, galite naudoti PolyTunes™ maitinimo išvestį, kad grandinine jungtimi maitintumėte kitus pedalus.

Pastaba:

• NE junkite išorinio maitinimo šaltinio prie POWER OUT (MAITINIMO IŠVESTIES). Tai gali sukelti PolyTune™ gedimą arba pažeidimą. Srovės vartojimas grandinine jungtimi sujungtuose pedaluose neturi viršyti 2A.
• Įsitikinkite, kad jūsų maitinimo šaltinis tiekia pakankamai energijos, kad padengtų visų pedalų energijos suvartojimą.
• Norėdami gauti geriausią tiunerio indikaciją, padėkite PolyTune™ prieš "drive" (įtampos) ir "distortion" (iškraipymo) pedalus.

Derinimo ir ekrano režimai

PolyTune™ turi tiek Polyphonic (polifoninio), tiek Chromatic (chromatinio) derinimo režimus. Perjunkite per šiuos chromatinius Needle/Stream (rodyklės/srauto) ekrano režimus, taip pat Guitar/Bass (gitara/bosas) režimus, kelis kartus paspausdami DISPLAY (EKRANO) mygtuką: Needle (G) (rodyklė (G)), Stream (G) (srautas (G)), Needle (B) (rodyklė (B)) ir Stream (B) (srautas (B)). "G" gitarai ir "B" bosui. Palikite mygtuką nepaliestą 2 sekundes, kad grįžtumėte į derinimo režimą.


Needle mode (rodyklės režimas) - Guitar (gitara)

Stream mode (srauto režimas) - Bass (bosas)

Chromatic mode (chromatinis režimas)
Standartinis chromatinis derinimas po vieną stygą. Ekrano indikaciją galima nustatyti į Needle (rodyklės) arba Stream (srauto) režimą.

Needle (rodyklės) display (ekrano) mode (režimas) - derinkite savo instrumentą pagal "rodyklės" padėtį. Kai nata yra suderinta, dega penki žali centriniai šviesos diodai ir kairė bei dešinė rodyklės. (žr. aukščiau)

Stream (srauto) display (ekrano) mode (režimas) - srautas juda į dešinę (nata per aukšta) arba į kairę (nata per žema). Derinkite savo instrumentą, kol LED grupių srautas bus stabilus.

Poly mode (polirežimas)
Taip, tai yra polifoninis tiuneris. Nuostabusis PolyTune™ leidžia vienu metu gauti visų stygų (gitaros arba 4/5/6 stygų boso) aukščio apžvalgą. Tiesiog tvirtai ir tolygiai užbraukite visas atviras stygas ir galėsite tiksliai pamatyti, kurias stygas reikia tiksliai suderinti. Jūs galite pasirinkti, ar norite tiksliai suderinti stygas Chromatic (chromatiniu) ar Poly (poli) režimu.

Guitar (gitara) - out of tune (nesuderinta)

Guitar (gitara) - In tune (suderinta)

4 string bass (4 stygų bosas) - out of tune (nesuderintas)

4 string bass (4 stygų bosas) - In tune (suderintas)

5 string bass (5 stygų bosas) - out of tune (nesuderintas)

5 string bass (5 stygų bosas) - In tune (suderintas)

6 string bass (6 stygų bosas) - out of tune (nesuderintas)

6 string bass (6 stygų bosas) - In tune (suderintas)

Sumažinti derinimai

Siekiant palengvinti žaidėjams, kurie groja sumažintais derinimo būdais, pvz., į Eb arba D, PolyTune™ taip pat turi sumažintus derinimo režimus. Derinimo režimus galima sumažinti iki 5 pustonių ir jie pasirenkami naudojant galinio skydelio mygtuką dešinėje (žiūrint iš viršaus). Kelis kartus paspauskite, kad pereitumėte per derinimo režimus. Ekrane aiškiai nurodomas pasirinktas režimas. Palikite mygtuką nepaliestą dvi sekundes ir tiuneris grįš į derinimo režimą.

Pastaba:
Poly (poli) režimas veikia su standartiniu derinimu EADGBE - ne pvz., DADGBE ir t. t.

Režimo perjungimas

Per TC Electronics "Monopoly" aptikimo technologiją PolyTune™ aptinka, ar grojate viena ar keliomis stygomis, ir atitinkamai automatiškai persijungia tarp Chromatic (chromatinio) ir Poly (poli) režimų.

Patarimas:
Norėdami tiksliausiai suderinti elektrines gitaras Poly (poli) režimu, nustatėme, kad geriausias rezultatas pasiekiamas pasirinkus gitaros kakliuko pikapą ir nykščiu užbraukiant stygas.

Kalibruoti aukščio nuorodą

Suaktyvinti kalibravimą

Padidinti aukščio nuorodą

Sumažinti aukščio nuorodą

Numatytoji aukščio nuoroda yra 440 Hz, bet galite kalibruoti nuo 435 iki 445 Hz vieno Hz žingsniais. Norėdami pakeisti aukščio nuorodą, vieną kartą paspauskite abu mygtukus galiniame skydelyje, o tada naudokite du mygtukus atskirai, kad žingsniuotumėte aukštyn/žemyn aukščio nuorodoje. Mėgaukitės skaitmenine indikacija ekrane! - Norėdami grįžti į tiunerio režimą, palikite mygtukus nepaliestus 2 sekundes.

Įvairūs

Automatic (automatinis) dim (pritemdymas) of (ekrano) display (ekranas) - apatinėje dešinėje ekrano pusėje "Ambilight" jutiklis aptinka aplinkinės šviesos stiprumą ir atitinkamai automatiškai reguliuoja ekrano ryškumą. Tokiu būdu visada turėsite tinkamą ekrano ryškumą bet kokiomis sąlygomis, o ši funkcija netgi pailgina baterijos veikimo laiką, kai maksimali šviesa nėra būtina.

Indication (indikacija) of (dabartinių) current (nustatymų) settings - įkišus lizdo kabelį į įvestį, rodoma pedalų būsena. Numatytieji nustatymai yra: Tuning (derinimas): E, Pitch Reference (aukščio nuoroda): 440 Hz, Display mode (ekrano režimas): Needle (rodyklė).

Patarimas:
PolyTune™ prisimena paskutinius naudotus nustatymus, net jei maitinimas buvo atjungtas arba baterija buvo išimta.

Changing (baterijos) battery (keitimas) - atsukite nykščio varžtą pedalo gale ir atjunkite galinę plokštę. Išimkite seną bateriją ir pritvirtinkite naują bateriją prie baterijos spaustuko, įsitikindami, kad poliškumas yra teisingas. Tada vėl pritvirtinkite galinę plokštę. Norėdami taupyti baterijos veikimo laiką, ištraukite įvesties lizdą, kai negrojate.

Baterijų niekada negalima kaitinti, ardyti ar mesti į ugnį ar vandenį. Galima įkrauti tik įkraunamas baterijas. Išimkite bateriją, kai pedalas nenaudojamas ilgesnį laiką. Išmeskite baterijas pagal vietinius įstatymus ir reglamentus.

Low (žemos) battery (baterijos) indication (indikacija) - kai baterijos energija senka, ekrane kartais tai parodoma parašant "BATT".

Svarbios saugos instrukcijos

1. Perskaitykite šias instrukcijas.
2. Išsaugokite šias instrukcijas.
3. Laikykitės visų įspėjimų.
4. Vykdykite visas instrukcijas.
5. Nenaudokite šio aparato šalia vandens.
6. Valykite tik sausa šluoste.
7. Neuždenkite jokių ventiliacijos angų. Įdiekite pagal gamintojo instrukcijas.
8. Nemontuokite šalia šilumos šaltinių, tokių kaip radiatoriai, šilumos registrai, viryklės ar kiti aparatai (įskaitant stiprintuvus), kurie gamina šilumą.
9. Naudokite tik gamintojo nurodytus priedus/priedus.
10. Visus techninės priežiūros darbus patikėkite kvalifikuotam aptarnaujančiam personalui.
    Techninė priežiūra reikalinga, kai aparatas buvo kaip nors pažeistas, pvz., pažeistas maitinimo laidas arba kištukas, į aparatą išsiliejo skystis arba įkrito daiktai, aparatas buvo veikiamas lietaus ar drėgmės, neveikia normaliai arba buvo numestas.

• Kad sumažintumėte gaisro arba elektros smūgio riziką, nelaikykite šios įrangos lašančios ar purslų ir įsitikinkite, kad ant įrangos nėra indų su skysčiais, pvz., vazų.
• Nemontuokite uždaroje erdvėje.

Aptarnavimas

• Visus techninės priežiūros darbus turi atlikti kvalifikuotas personalas.

Esate įspėjamas, kad bet koks pakeitimas ar modifikacija, kurių aiškiai nepatvirtinta šiame vadove, gali panaikinti jūsų teisę naudoti šią įrangą.

Keisdami bateriją, atidžiai laikykitės baterijų tvarkymo instrukcijų, pateiktų šiame vadove.

EMC/EMI
Ši įranga buvo išbandyta ir nustatyta, kad ji atitinka B klasės skaitmeninio įrenginio apribojimus pagal FCC taisyklių 15 dalį.

Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamosiose patalpose.
Ši įranga generuoja, naudoja ir gali spinduliuoti radijo dažnio energiją ir, jei ji neįdiegta ir nenaudojama pagal instrukcijas, gali sukelti žalingų trukdžių radijo ryšiui. Tačiau nėra jokios garantijos, kad tam tikroje instaliacijoje nebus trukdžių. Jei ši įranga sukelia žalingų trukdžių radijo ar televizijos priėmimui, kuriuos galima nustatyti išjungiant ir įjungiant įrangą, vartotojas raginamas pabandyti ištaisyti trukdžius viena ar keliomis iš šių priemonių:

• Perorientuokite arba perkelkite priėmimo anteną.
• Padidinkite atstumą tarp įrangos ir imtuvo.
• Prijunkite įrangą prie lizdo, esančio kitoje grandinėje nei ta, prie kurios prijungtas imtuvas.
• Kreipkitės pagalbos į pardavėją arba patyrusį radijo/TV techniką.

Klientams Kanadoje:
Šis B klasės skaitmeninis aparatas atitinka Kanados ICES-003.

Techninės specifikacijos

Derinimo diapazonas: A0 (27,5 Hz) - C8 (4186 Hz)
Derinimo tikslumas: +/- 0,5 cento
Nuorodos aukštis: A4 = nuo 435 iki 445 Hz (1 Hz žingsniai)
Įvesties varža: 500 kOhm (pedalas įjungtas)
Maitinimo šaltinis: viena 9 V tipo baterija arba kintamosios srovės adapteris (9 V DC), - parduodamas atskirai
Srovės suvartojimas: 45-50 mA (tipinis naudojimas)
Matmenys (PxGxA): 72 mm x 122 mm x 45 mm Svoris: 300 g/10,6 uncijos (įskaitant bateriją)
Pridedami elementai: viena 9 V baterija 2 vnt. 3M velcro pedalų plokštės tvirtinimui

Dėl nuolatinio tobulinimo šios specifikacijos gali būti keičiamos be išankstinio įspėjimo
