„Holy Stone HS190“ naudojimo vadovas

PRATARMĖ

1. Prieš naudodami mūsų gaminį, atidžiai perskaitykite šį atsakomybės apribojimą ir įspėjimą bei saugos gaires. Šis gaminys nerekomenduojamas jaunesniems nei 14 metų asmenims. Naudodami šį gaminį, jūs sutinkate su šiuo atsakomybės apribojimu ir patvirtinate, kad jį visiškai perskaitėte. Jūs sutinkate, kad esate atsakingi už savo elgesį ir bet kokią žalą, padarytą naudojant šį gaminį, ir jo pasekmes. Jūs sutinkate naudoti šį gaminį tik tinkamais tikslais ir pagal vietinius reglamentus, sąlygas ir visas taikomas politikas bei gaires, kurias gali pateikti Holy Stone.
2. Naudodami šį gaminį, būtinai griežtai laikykitės specifikacijos reikalavimų ir saugos gairių, nurodytų šiame dokumente. Už bet kokius asmens sužalojimus, turto sugadinimą, teisinius ginčus ir visus kitus neigiamus įvykius, atsiradusius dėl saugos instrukcijų pažeidimo arba dėl bet kokio kito veiksnio, Holy Stone neatsako.

PRIEŽIŪRA

1. Po kiekvieno naudojimo nuvalykite gaminį švaria, minkšta šluoste.
2. Venkite ilgalaikio tiesioginių saulės spindulių poveikio ir venkite šilumos kaupimosi ant drono.
3. Šis prietaisas nėra atsparus vandeniui ir jokiomis aplinkybėmis negali būti panardintas į vandenį. Jei prietaisas nebus visiškai sausas, įrenginys suges.
4. Dažnai tikrinkite įkrovimo kištuką ir kitus priedus, ar nėra pažeidimų. Jei kuri nors prietaiso dalis yra pažeista, susilaikykite nuo skraidymo, kol nebus atlikta priežiūra.

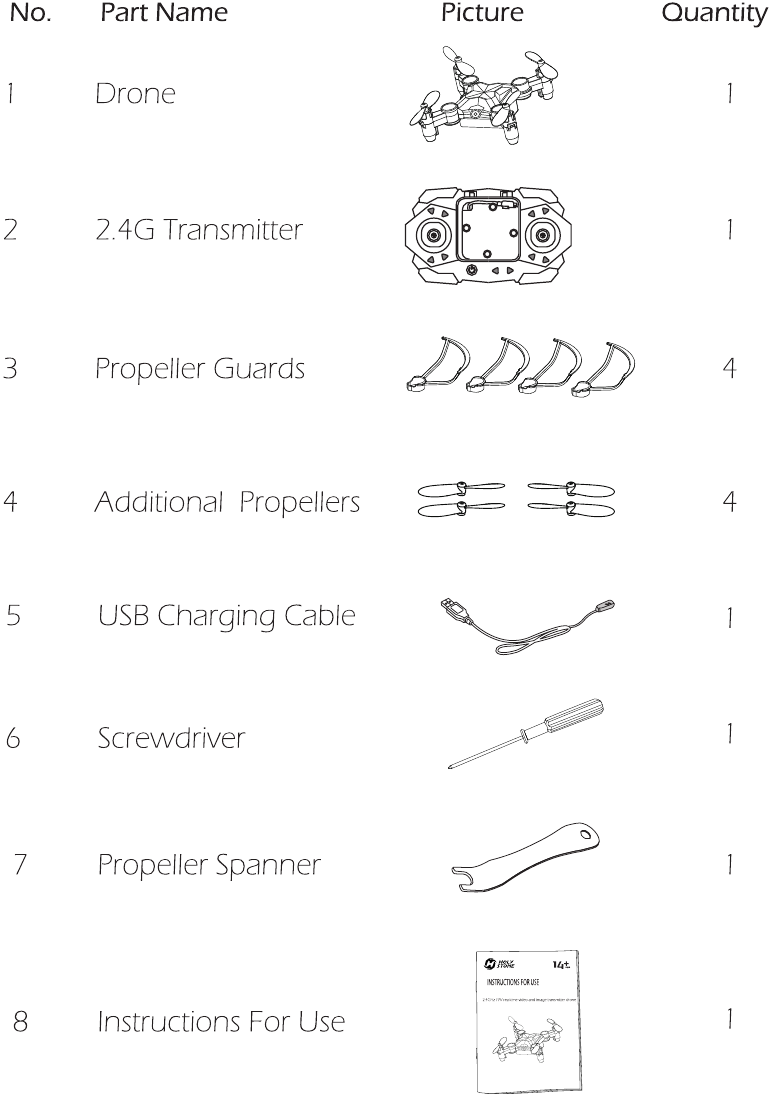

PAKUOTĖS TURINYS

SPECIFIKACIJA

DRONAS

Modelis: HS 190
Svoris: 23,3 g/0,82 uncijos
Skrydžio laikas: 5–7 minutės
Variklio modelis: 615
Darbinės temperatūros diapazonas: nuo 32 º iki 104 ºF (nuo 0 º iki 40 ºC)
Matmenys: 62 x 62 x 24 mm

Siųstuvas

Darbinis dažnis: 2,4 GHz
Maksimalus perdavimo atstumas: 50 m (lauke ir be kliūčių)
Baterija: 15 V AAA Li-Po baterija
Darbinė temperatūra: nuo 32 º iki 104 ºF (nuo 0 º iki 40 ºC)

SKRYDŽIO BATERIJA

Talpa: 220 mAh
Įtampa: 3,7 V
Baterijos tipas: LiPo
Energija: 0,814 Wh
Įkrovimo temperatūros diapazonas: nuo 41 º co 104 ºF (nuo 5 º iki 40 ºC)
Įkrovimo laikas: 30–40 min.
(Priklausomai nuo įkrovimo galios)

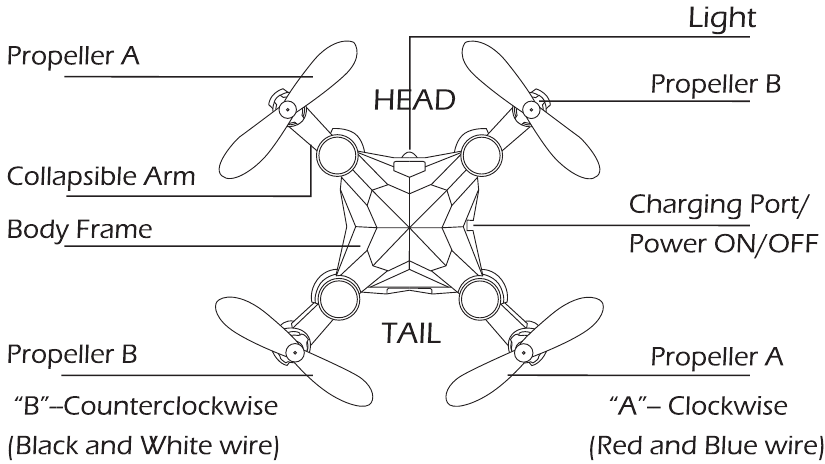

DRONO INFORMACIJA

Atminkite, kad visi sraigtai turi būti sumontuoti teisinga kryptimi. (Montuodami atkreipkite dėmesį į raidę „A“ arba „B“, atspausdintą ant kiekvieno sraigto.)

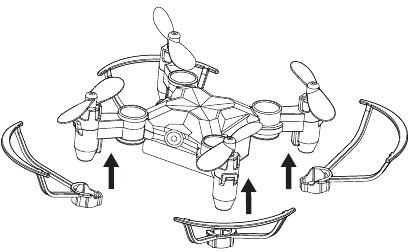

SRAIGTO APSAUGŲ SURINKIMAS

Kadangi šio drono greitis yra labai didelis, pilotui rekomenduojame prieš skraidant sumontuoti sraigto apsaugas. Sumontuokite sraigto apsaugas pagal toliau pateiktas schemas.

Sumontuokite sraigto apsaugas ant variklio pagrindo.

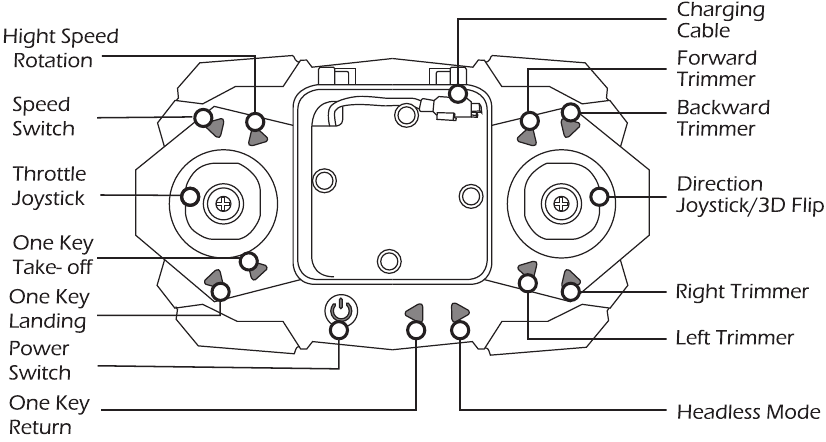

SIŲSTUVO FUNKCIJOS

SIŲSTUVO BATERIJOS ĮDĖJIMAS

Pastaba: visada atidžiai stebėkite baterijos poliškumą, kai įdedate bet kokias baterijas, kad įsitikintumėte, jog jos tinkamai įdėtos.

DRONO BATERIJOS ĮKROVIMAS

Yra du būdai įkrauti drono bateriją (3,7 V 220 mAh).

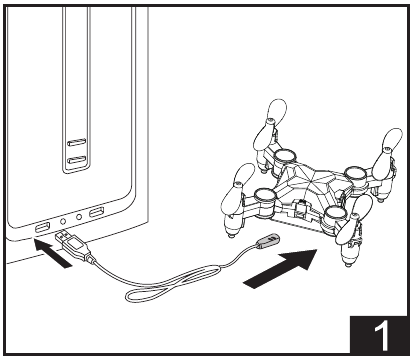

1 BŪDAS

1. Išjunkite droną ir įkiškite USB įkrovimo laidą į kompiuterio USB prievadą arba USB adapterį (5 V/0,5 1,0 A).
2. Prijunkite droną prie USB įkrovimo laido, raudonas indikatorius ant įkrovimo laido užsidegs, nurodydamas, kad baterija kraunasi.
3. Kai drono baterija bus visiškai įkrauta, indikatoriaus lemputė užges.

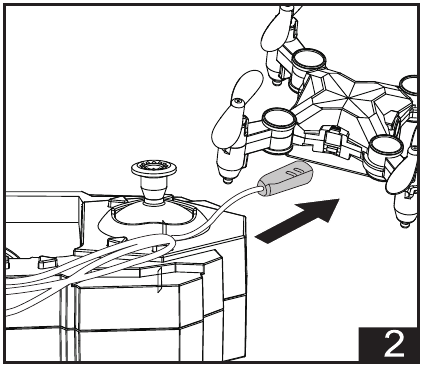

2 BŪDAS

1. Išjunkite droną ir įjunkite siųstuvą.
2. Prijunkite droną prie USB įkrovimo laido, kuris yra įmontuotas siųstuve.
3. Maitinimo jungiklio lemputė užsidegs mėlynai, nurodydama, kad baterija kraunasi.
4. Kai drono baterija bus visiškai įkrauta, lemputė užsidegs raudonai.

Pastaba:

• Įkrovimo laikas yra apie 30–40 minučių.
• Skrydžio laikas yra apie 5–7 minutes.
• Kai drono baterijos energija yra maža, LED indikatoriai ant drono mirksės.
• Prieš įkraudami droną, įsitikinkite, kad siųstuvo baterijos yra visiškai įkrautos, jei pasirinkote antrąjį būdą įkrauti droną).

1. Nenaudokite ir nekraukite baterijos, jei ji rodo patinimo, pradūrimo ar bet kokios žalos požymių.
2. Nekraukite baterijos iškart po naudojimo. Leiskite jai atvėsti atviroje ir sausoje vietoje, kad neperkaistų.
3. Kai baterija įkrauta, laikykite ją atokiau nuo baldų, kilimų ar bet ko, kas degus.
4. Nekraukite baterijos perkrovos(mažiau nei 5 V/2 A). Įsitikinkite, kad baterija išimta iš įkroviklio, kai įkrovimas baigtas. Niekada neperkraukite baterijos.
5. Būkite atsargūs išimdami bateriją iš įkroviklio. Taip pat galima nuplėšti laidus ir sukelti gaisrą (ir sugadinti bateriją)

SKRYDIS

• Besisukantys sraigtai gali būti pavojingi. Neįjunkite variklių, kai šalia yra žmonių.
• Visada laikykite rankas ant siųstuvo, kol variklis dar sukasi.

Prieš skrydį

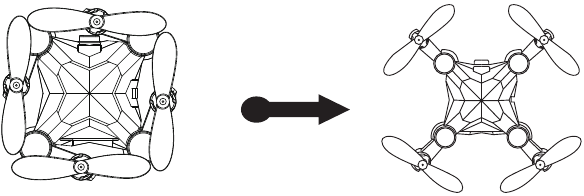

1. Prieš skrydį išskleiskite sulankstomas rankenas.


Suporuokite droną

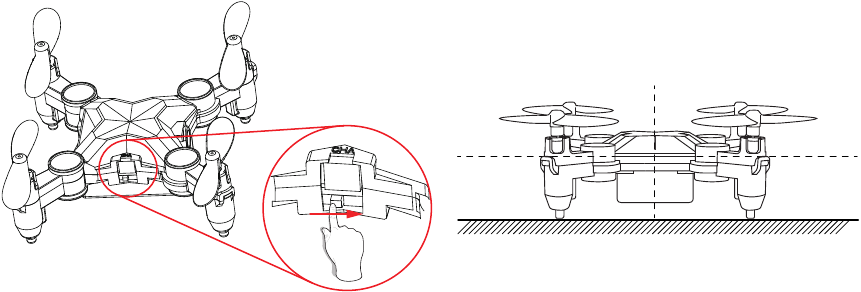

2. Pirmiausia pastumkite mygtuką „Power Switch“ (maitinimo jungiklis) į dešinę, kad įjungtumėte droną. Tada padėkite droną ant lygaus ir horizontalaus paviršiaus, kad galva būtų nukreipta į priekį, o uodega – į pilotą.

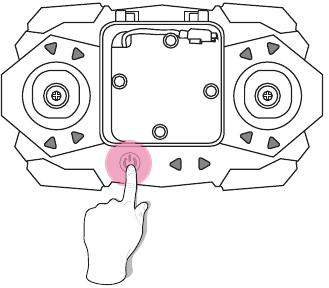

3. Tada įjunkite siųstuvą. Po sekundės pasigirs vienas pyptelėjimas, o drono indikatoriaus lemputės pradės mirksėti, o tada nuolat šviesti, nurodydamos, kad dronas ir siųstuvas buvo sėkmingai ir automatiškai suporuoti.


Kalibruokite giroskopą

4. Po suporavimo vienu metu nustatykite kairę valdymo svirtį žemyn į dešinį apatinį kampą, o dešinę valdymo svirtį žemyn į kairį apatinį kampą. Iš siųstuvo pasigirs pyptelėjimas, o drono LED lemputės mirksės, tada nuolat švies, nurodydamos, kad kalibravimo nustatymas baigtas.

   (Siekiant užtikrinti stabilų skrydį, pilotui rekomenduojame kalibruoti giroskopą kiekvieną kartą po drono suporavimo ir po avarijos. Ir NEkalibruokite giroskopo skrydžio metu.)

Drono atrakinimas

5. Po suporavimo arba kalibravimo vienu metu patraukite kairę valdymo svirtį žemyn į kairį apatinį kampą, o dešinę valdymo svirtį žemyn į dešinį apatinį kampą. LED indikatoriaus lemputės ant drono mirksės ir vėl užsidegs, o sraigtai pradės suktis, nurodydami, kad dronas yra atrakintas ir paruoštas pakilti.

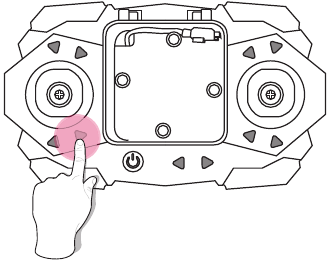

Pakilimas vienu mygtuku

6. Paspauskite mygtuką Pakilimas vienu mygtuku, dronas pakils automatiškai. Arba lėtai stumkite droselio (kairę) valdymo svirtį aukštyn, kad pakiltumėte ir pakiltumėte droną.

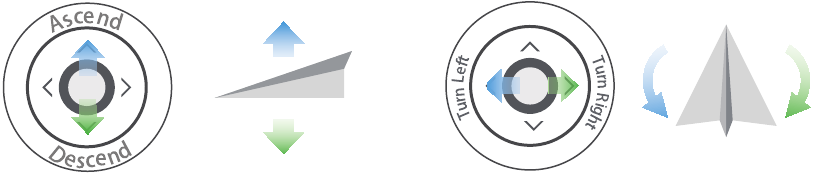

Skrydžio valdymas

7. Kairė (droselio) valdymo svirtis.z

8. Dešinė (krypties) valdymo svirtis.

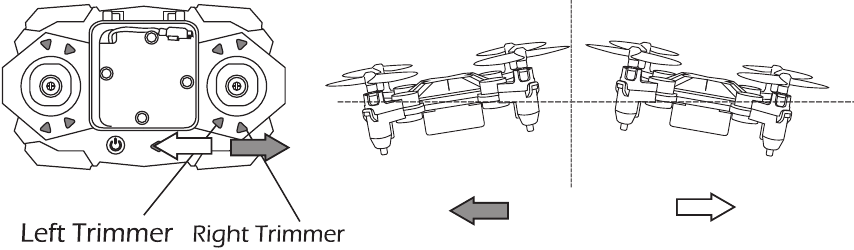

9. Skrydžio į kairę / dešinę pusę trimeris: Kai dronas dreifuoja į kairę, paspauskite dešinį trimerio mygtuką, kad subalansuotumėte droną, jei dronas dreifuoja į dešinę, paspauskite kairį trimerio mygtuką, kad subalansuotumėte droną.

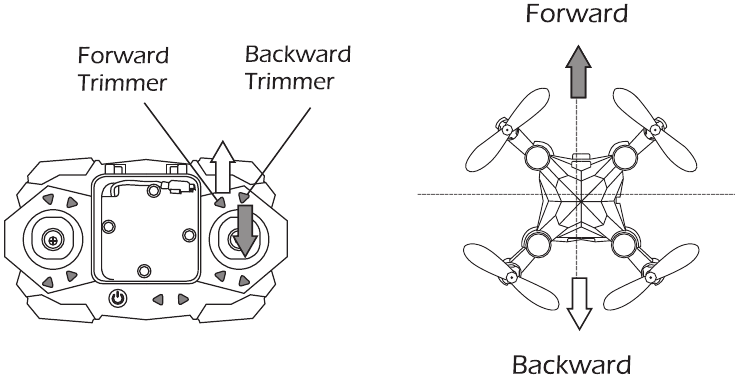

10. Skrydžio į priekį / atgal pusę trimeris: Kai dronas dreifuoja į priekį, paspauskite atgal trimerio mygtuką, kad subalansuotumėte droną; jei dronas dreifuoja atgal, paspauskite į priekį trimerio mygtuką, kad subalansuotumėte droną.
    PASTABA: kai dronas praranda pusiausvyrą, kalibravimas ir trimerio mygtukai neveikia, pilotui rekomenduojame pabandyti iš naujo nustatyti drono trimerio duomenis.

    Vienu metu patraukite abi valdymo svirtis žemyn į apatinį kairįjį kampą, tada drono lemputės mirksės ir nuolat švies, nurodydamos, kad drono trimerio duomenys yra iš naujo nustatyti (Šį veiksmą galima atlikti tik prieš pakylant dronui).

AUKŠČIO PALAIKYMAS

Šis dronas turi aukščio palaikymo funkciją, o tai reiškia, kad šis dronas išlaikys pastovų aukštį.

Skrydžio metu aukščio palaikymo funkcija leidžia atleisti droselio valdymo svirtį ir dronas toliau sklandys esamame aukštyje.

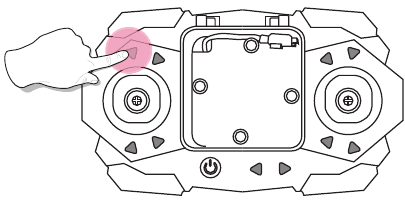

GREIČIO PERJUNGIMAS

Šis dronas turi 3 greičio režimus (žemas / vidutinis / didelis). Norėdami perjungti greičio režimą, paspauskite siųstuvo mygtuką "Speed Switch" (greičio perjungimas). "Di" iš siųstuvo rodo, kad jis yra žemo greičio režime, "DiDi" rodo vidutinį greitį, o "DiDiDi" rodo didelį greitį. (Numatytasis režimas bus lėtas!)

AVARINIS SUSTABDYMAS

Variklius sustabdykite skrydžio metu tik avariniais atvejais, kai tai gali sumažinti žalos ar sužalojimo riziką.

Skrydžio metu stumkite kairę valdymo svirtį žemyn į dešinįjį apatinį kampą, o dešinę valdymo svirtį žemyn į kairįjį apatinį kampą vieną sekundę, kad įjungtumėte AVARINIO SUSTABDYMO funkciją, ir varikliai nedelsiant sustos.

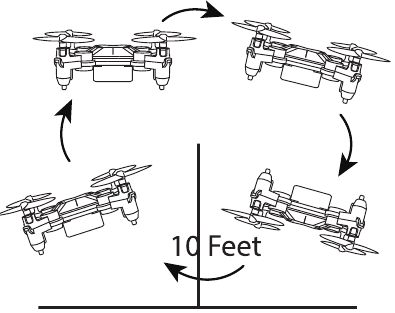

APSIVERTIMO REŽIMAS

Kai susipažinsite su visomis drono funkcijomis, galite išbandyti šį nuostabų apsivertimo režimą. Įsitikinkite, kad skrendate dronu bent 10 pėdų aukštyje, paspauskite krypties (dešinę) valdymo svirtį, kad įjungtumėte Apsivertimo režimą, tada stumkite dešinę valdymo svirtį į priekį / atgal / į kairę / į dešinę, ir dronas apsivers atitinkama kryptimi.

Dronas geriausiai apsivers, kai akumuliatorius bus visiškai įkrautas.

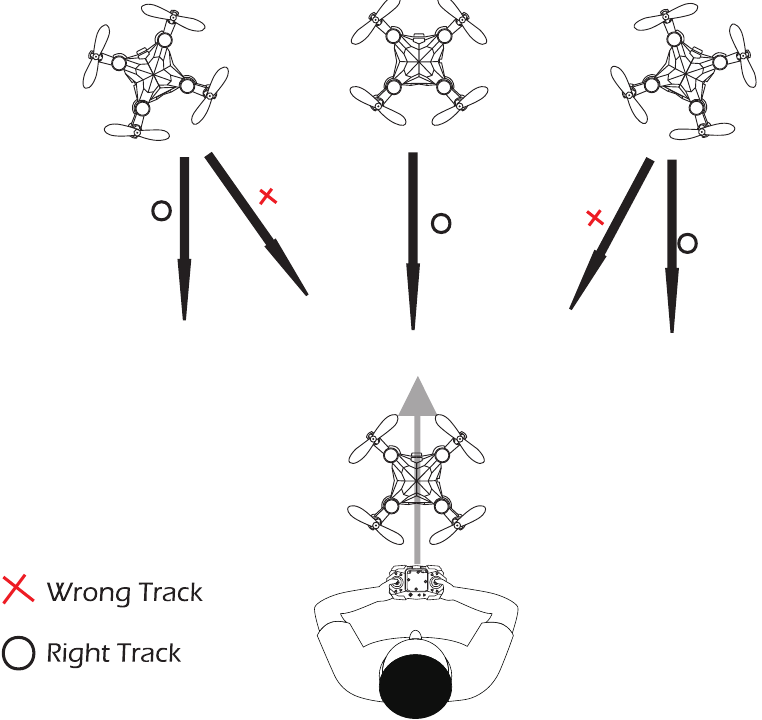

VIENO MYGTUKO GRĮŽIMAS

Vienu mygtuko paspaudimu dronas grįš lygiagrečia kryptimi, kuria buvo nukreipta drono uodega, kai dronas buvo susietas.

Galite stumti dešinę valdymo svirtį į priekį arba dar kartą paspausti mygtuką Vienu mygtuku grįžti, kad perimtumėte drono valdymą ir atšauktumėte funkciją Vienu mygtuku grįžti.

Venkite naudoti šią funkciją, kai dronas yra šalia piloto, nes tai gali sukelti sužalojimų.

BEGALVIS REŽIMAS

Nenaudokite Begalvio režimo, kol visiškai nesuprasite naudojimo instrukcijų. Skraidymas Begalviu režimu be pakankamos patirties gali sukelti įrenginio praradimą arba sugadinimą.

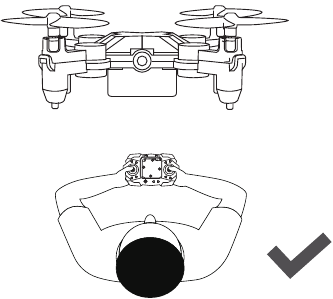

1. Padėkite droną priešais pilotą prieš susiedami droną su siųstuvu. Įsitikinkite, kad drono galva yra nukreipta į priekį, o uodega - į pilotą.

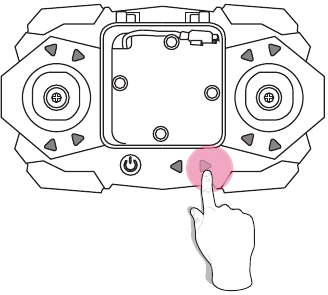

2. Po susiejimo ir kalibravimo paspauskite mygtuką Begalvis režimas, kad įjungtumėte funkciją Begalvis režimas. Iš siųstuvo pasigirs trys pyptelėjimai, o drono lemputės pradės nuolat mirksėti.
3. Dar kartą paspauskite mygtuką Begalvis režimas (drono lemputė užsidegs nuolat), dronas išjungs Begalvio režimą.

Valdymo kryptis, kai dronas yra susietas

Nekeiskite krypties

Nekeiskite krypties

Begalvio režimo atveju priekinė kryptis yra kryptis, į kurią pilotas žiūri, kai pilotas susieja droną su siųstuvu. Jei pilotas stumia krypties valdymo svirtį į priekį, dronas skris į priekį. Jei pilotas stumia krypties valdymo svirtį atgal, dronas skris link jo / jos. Jei pilotas perkelia krypties valdymo svirtį į kairę arba į dešinę, dronas taip pat judės į kairę arba į dešinę jo / jos atžvilgiu. Labai svarbu, kad pilotas nekeistų padėties ar krypties, į kurią jis žiūri; kitaip dronas susipainios.

Naudokite Begalvį režimą ir funkciją Vienu mygtuku grįžti tik visiškai supratę šias funkcijas; kitaip tai gali sukelti tam tikrų nuostolių ir žalos.

Trikčių šalinimas

Palaikymas

Norėdami gauti daugiau techninės pagalbos, nedvejodami susisiekite su mumis el. paštu arba karštosios linijos telefonu
+1 (855) 888-6699

El. paštas:
usa@holystone.com (Amerika)
ca@holystone.com (Kanada)
eu@holystone.com (Europa)

www.holystone.com

SAUGOS NUOSTATOS

Patikrinkite prieš naudodami

1. Šis produktas nėra žaislas, bet tai yra didelio tikslumo dronas, kuriame integruoti įvairūs elektroninio stabilumo ir valdymo mechanizmai. Būtinai atsargiai ir teisingai nustatykite šį droną, kad užtikrintumėte saugų ir be avarijų veikimą.
2. Įsitikinkite, kad drono ir siųstuvo baterijos yra švarios, nepažeistos ir visiškai įkrautos.
3. Įsitikinkite, kad visi sraigtai yra nepažeisti ir sumontuoti tinkama orientacija.
4. Prieš kiekvieną naudojimą kruopščiai patikrinkite gaminį. Patikrinkite dalių tvirtumą, bet kokius įtrūkimų požymius ir sraigto susidėvėjimą, akumuliatoriaus energiją ir indikatoriaus efektyvumą ir t. t. Jei atlikus išsamų patikrinimą randama kokių nors problemų, susilaikykite nuo gaminio naudojimo, kol problema bus išspręsta.

Skrydžio aplinka

Venkite skraidyti virš kliūčių, žmonių susibūrimų, aukštos įtampos elektros linijų, medžių, oro uosto ar vandens telkinių arba šalia jų. NESKRAIDINKITE šalia stiprių elektromagnetinių šaltinių, tokių kaip elektros linijos ir bazinės stotys, nes tai gali paveikti įmontuotą kompasą.

NENAUDOKITE drono esant nepalankioms oro sąlygoms, tokioms kaip lietus, sniegas, rūkas ir stiprus vėjas.

Eksploatavimo reikalavimai

1. Nenaudokite šio gaminio norėdami sekti bet kokias judančias transporto priemones.
2. Skrydžio metu išjunkite variklį tik avarijos atveju.
3. Skraidinkite droną atgal į save kuo greičiau, kai akumuliatoriaus įkrova bus maža.
4. Šio gaminio negalima naudoti vartojant alkoholį, jaučiant nuovargį, vartojant vaistus arba jaučiant bet kokį fizinį diskomfortą.
5. Saugokitės drono sukeliamo triukšmo. Laikykitės atstumo, kad nepažeistumėte ausų.
   Laikykitės atokiai nuo besisukančių sraigtų ir variklių.

   Zona be skrydžių


Akumuliatoriaus naudojimas

1. Įsitikinkite, kad baterijos įdėtos teisinga orientacija, kaip parodyta naudojimo instrukcijoje.
2. Venkite trumpųjų jungimų neteisingai įdėdami baterijas ir netraiškykite bei nespauskite baterijų, nes tai gali sukelti sprogimo riziką.
3. Nemaišykite naujų ir senų baterijų, nes tai gali pabloginti gaminio veikimą.
4. Atsargiai išmeskite panaudotas baterijas, neterškite aplinkos.
5. Laikykite išsikrovusias baterijas atokiau nuo karščio ir ugnies.
6. Jei prietaisas nebus naudojamas ilgą laiką, išimkite baterijas, kad išvengtumėte galimos žalos dėl baterijų nutekėjimo.
7. Jei prietaisas nebus naudojamas ilgą laiką, išimkite baterijas, kad išvengtumėte galimos žalos dėl baterijų nutekėjimo.
8. Akumuliatoriui įkrauti rekomenduojama naudoti tik su dronu pateiktą USB įkrovimo laidą.
9. Nejunkite akumuliatoriaus tiesiai prie sieninių lizdų arba automobilio cigarečių degiklio lizdų.
10. Nemėginkite jokiu būdu išardyti arba modifikuoti akumuliatoriaus.
11. Nenaudokite akumuliatoriaus, jei jis skleidžia kvapą, generuoja girdimą garsą, pasikeitė spalva arba deformavosi arba atrodo nenormalus. Jei akumuliatorius naudojamas arba įkraunamas, nedelsdami išimkite jį iš prietaiso arba įkroviklio ir nutraukite naudojimą.
12. Nepradurkite akumuliatoriaus korpuso vinimi ar kitu aštriu daiktu, nesulaužykite jo plaktuku ir neužlipkite ant jo!
13. Visada įkraukite baterijas ugniai atspariame inde ir atokiau nuo degių medžiagų. Nekraukite ant paviršių, kurie gali užsidegti. Tai apima: medį, audinį, kilimą arba programos įrenginį.
14. Nemerkite akumuliatoriaus į vandenį ir neleiskite jam sušlapti.
15. Nelydykite akumuliatoriaus gnybto tiesiogiai.
16. Laikykite akumuliatorių vaikams arba naminiams gyvūnėliams nepasiekiamoje vietoje.
17. Nesukelkite trumpojo jungimo akumuliatoriuje jungdami laidus ar kitus metalinius daiktus prie teigiamo (+) ir neigiamo (-) gnybtų.

www.holystone.com
