BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees de instructies - Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het product wordt gebruikt.
Bewaar de instructies - De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
Neem waarschuwingen in acht - Alle waarschuwingen op het product en in de bedieningsinstructies moeten in acht worden genomen.
Volg de instructies - Alle bedienings- en gebruiksinstructies moeten worden gevolgd.
Reiniging - Haal de stekker van dit product uit het stopcontact voordat u het reinigt. Gebruik geen vloeibare of spuitbusreinigers. Gebruik een vochtige doek om te reinigen.
Hulpstukken - Gebruik geen hulpstukken die niet door de fabrikant van het product worden aanbevolen, omdat deze gevaar kunnen opleveren.
Water en vocht - Gebruik dit product niet in de buurt van water, bijvoorbeeld in de buurt van een badkuip, wasbak, gootsteen of wasteil; in een vochtige kelder; of in de buurt van een zwembad; en dergelijke.
Accessoires - Plaats dit product niet op een onstabiele kar, standaard, driepoot, beugel of tafel. Het product kan vallen, wat ernstig letsel kan veroorzaken bij een kind of volwassene en ernstige schade aan het product. Gebruik het product uitsluitend met een kar, standaard, driepoot, beugel of tafel die door de fabrikant wordt aanbevolen of samen met het product wordt verkocht. Elke montage van het product moet de instructies van de fabrikant volgen en een montageaccessoire gebruiken dat door de fabrikant wordt aanbevolen.
Kar - Een combinatie van product en kar moet met zorg worden verplaatst. Snel stoppen, overmatige kracht en ongelijke oppervlakken kunnen ervoor zorgen dat de combinatie van product en kar omvalt.
Ventilatie - Er zijn sleuven en openingen in de kast aangebracht voor ventilatie om een betrouwbare werking van het product te garanderen en het te beschermen tegen oververhitting. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of ander soortgelijk oppervlak te plaatsen. Dit product mag niet in een ingebouwde installatie zoals een boekenkast of rek worden geplaatst, tenzij er voldoende ventilatie is of de instructies van de fabrikant zijn opgevolgd.
Stroombronnen - Dit product mag alleen worden gebruikt met het type stroombron dat op het markeringslabel staat aangegeven en moet worden aangesloten op een MAINS-stopcontact met een beschermende aardverbinding. Als u niet zeker bent van het type stroomvoorziening in uw huis, neem dan contact op met uw productdealer of het plaatselijke energiebedrijf.
Bescherming van het netsnoer - Netsnoeren moeten zo worden geleid dat er niet op kan worden gelopen en dat ze niet bekneld kunnen raken door voorwerpen die erop of ertegenaan worden geplaatst, waarbij speciale aandacht moet worden besteed aan snoeren bij stekkers, stopcontacten en het punt waar ze uit het product komen.
Netstekker - Wanneer de netstekker of een apparaatkoppeling als uitschakelapparaat wordt gebruikt, moet het uitschakelapparaat gemakkelijk bedienbaar blijven.
Aarding van buitenantenne - Als een buitenantenne of kabelsysteem op het product is aangesloten, zorg er dan voor dat de antenne of het kabelsysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische ladingen. Artikel 810 van de National Electrical Code, ANSI/NFPA 70, geeft informatie over de juiste aarding van de mast en de ondersteunende constructie, de aarding van de toevoerdraad naar een antenne-ontladingseenheid, de grootte van de aardgeleiders, de locatie van de antenne-ontladingseenheid, de aansluiting op aardelektroden en de vereisten voor de aardelektrode.

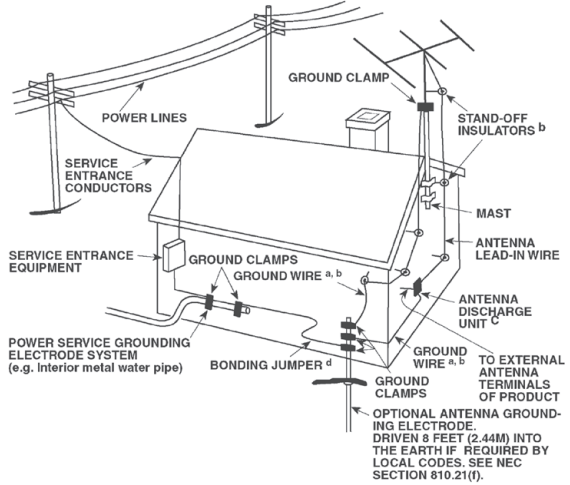

OPMERKING VOOR DE INSTALLATEUR VAN HET CATV-SYSTEEM

Deze herinnering is bedoeld om de aandacht van de installateur van het CATV-systeem te vestigen op sectie 820-40 van de NEC, die richtlijnen geeft voor een correcte aarding en in het bijzonder specificeert dat de kabelaarde moet worden aangesloten op het aardingssysteem van het gebouw, zo dicht mogelijk bij het punt waar de kabel binnenkomt.

OPTIONELE AARDINGSELEKTRODE VOOR DE ANTENNE.
8 VOET (2,44 M) IN DE GROND GEDREVEN INDIEN VEREIST DOOR PLAATSELIJKE WETTEN, ZIE NEC SECTIE 810.21(f).

Bliksem - Voor extra bescherming van dit product tijdens een onweersbui, of wanneer het gedurende lange tijd onbeheerd en ongebruikt wordt achtergelaten, haal de stekker uit het stopcontact en ontkoppel de antenne of het kabelsysteem. Dit voorkomt schade aan het product door bliksem en stroomstoten.
Elektriciteitsleidingen - Een buitenantennesysteem mag niet in de buurt van bovengrondse elektriciteitsleidingen of andere elektrische licht- of stroomcircuits worden geplaatst, of waar het in dergelijke elektriciteitsleidingen of circuits kan vallen. Bij het installeren van een buitenantennesysteem moet uiterste voorzichtigheid worden betracht om te voorkomen dat u dergelijke elektriciteitsleidingen of circuits aanraakt, omdat contact ermee dodelijk kan zijn.
Overbelasting - Overbelast wandcontactdozen, verlengsnoeren of geïntegreerde stopcontacten niet, omdat dit kan leiden tot brand- of elektrocutiegevaar.
Vlammen - Er mogen geen open vlammen, zoals brandende kaarsen, op het product worden geplaatst.
Binnendringen van voorwerpen en vloeistoffen - Steek nooit voorwerpen van welke aard dan ook in dit product via openingen, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten die brand of elektrische schokken kunnen veroorzaken. Mors nooit vloeistoffen van welke aard dan ook op het product.
Koptelefoons - Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken.
Schade die service vereist - Haal de stekker van dit product uit het stopcontact en laat onder de volgende omstandigheden onderhoud uitvoeren door gekwalificeerd onderhoudspersoneel:
1. Wanneer het netsnoer of de stekker is beschadigd.
2. Als er vloeistof is gemorst of er voorwerpen in het product zijn gevallen.
3. Als het product is blootgesteld aan regen of water.
4. Als het product niet normaal werkt door de bedieningsinstructies te volgen. Stel alleen die bedieningselementen af die in de bedieningsinstructies worden beschreven, aangezien een onjuiste afstelling van andere bedieningselementen schade kan veroorzaken en vaak uitgebreide werkzaamheden vereist door een gekwalificeerde technicus om het product in zijn normale werking te herstellen.
5. Als het product is gevallen of op enigerlei wijze is beschadigd.
6. Wanneer het product een duidelijke verandering in prestaties vertoont - dit duidt op de noodzaak van service.
Vervangende onderdelen - Wanneer vervangende onderdelen nodig zijn, zorg er dan voor dat de servicemonteur vervangende onderdelen heeft gebruikt die door de fabrikant zijn gespecificeerd of dezelfde kenmerken hebben als het originele onderdeel. Ongeautoriseerde vervangingen kunnen leiden tot brand, elektrische schokken of andere gevaren.
Verwijdering van batterijen - Bij het verwijderen van gebruikte batterijen dient u de overheidsvoorschriften of de regels van de publieke milieuvoorlichting die in uw land of regio van toepassing zijn, na te leven.
Veiligheidscontrole - Vraag de servicemonteur na voltooiing van onderhouds- of reparatiewerkzaamheden aan dit product om veiligheidscontroles uit te voeren om vast te stellen dat het product in de juiste bedrijfsconditie verkeert.
Wand- of plafondmontage - Het product mag alleen aan een wand of plafond worden gemonteerd zoals aanbevolen door de fabrikant.

De bliksemflits met pijlpuntsymbool, binnen een gelijkzijdige driehoek, is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN, ER ZIJN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN, LAAT ONDERHOUD OVER AAN GEKWALIFICEERD SERVICEPERSONEEL

DE APPARATUUR MOET WORDEN AANGESLOTEN OP EEN GEAARD STOPCONTACT.

VOORZICHTIGHEID MET BETREKKING TOT PLAATSING

Om een goede ventilatie te behouden, moet u ervoor zorgen dat u een ruimte rond het apparaat vrijlaat (vanaf de grootste buitenafmetingen, inclusief uitsteeksels) die gelijk is aan of groter is dan hieronder weergegeven.
Linker- en rechterpanelen: 10 cm
Achterpaneel: 10 cm
Bovenpaneel: 10 cm

Wijzigingen of aanpassingen aan deze apparatuur die niet uitdrukkelijk zijn goedgekeurd door NAD Electronics voor naleving, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.
Dit apparaat voldoet aan deel 15 van de FCC-regels / Industry Canada licentie-vrijgestelde RSS-standaard(en). De werking is onderhevig aan de volgende twee voorwaarden:

Dit apparaat mag geen schadelijke storing veroorzaken, en
Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

Onder de bepalingen van Industry Canada mag deze radiozender alleen werken met een antenne van een type en maximale (of kleinere) versterking die is goedgekeurd voor de zender door Industry Canada. Om potentiële radiostoring voor andere gebruikers te verminderen, moeten het antennetype en de versterking ervan zo worden gekozen dat het equivalente isotrope uitgestraalde vermogen (e.i.r.p.) niet groter is dan nodig voor een succesvolle communicatie.
Om elektrische schokken te voorkomen, dient u de brede stekkerpen op de brede sleuf uit te lijnen en volledig in te steken.
De markering en het typeplaatje bevinden zich op het achterpaneel van het apparaat.
Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen. Het apparaat mag niet worden blootgesteld aan druppels of spatten en er mogen geen voorwerpen gevuld met vloeistoffen, zoals vazen, op het apparaat worden geplaatst.
De netstekker wordt gebruikt als uitschakelapparaat en moet tijdens het beoogde gebruik gemakkelijk bedienbaar blijven. Om het apparaat volledig van het elektriciteitsnet te scheiden, moet de netstekker volledig uit het stopcontact worden gehaald.
De batterij mag niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.
Explosiegevaar als de batterij onjuist wordt vervangen. Vervang deze alleen door hetzelfde of een gelijkwaardig type.
Een apparaat met een beschermende aardklem moet worden aangesloten op een stopcontact met een beschermende aardaansluiting.

MPE HERINNERING

Om te voldoen aan de FCC/IC RF-blootstellingseisen, moet een scheidingsafstand van 20 cm of meer worden aangehouden tussen de antenne van dit apparaat en personen tijdens het gebruik van het apparaat. Om naleving te garanderen, wordt het niet aanbevolen om op een kortere afstand dan deze te werken.

RAADPLEEG BIJ TWIJFEL EEN BEVOEGD ELEKTRICIEN.

Dit product is vervaardigd in overeenstemming met de eisen van de EEG-richtlijn 2004/108/EG met betrekking tot radiofrequentiestoring.

OPMERKINGEN OVER MILIEUBESCHERMING

Aan het einde van zijn levensduur mag dit product niet met het gewone huisvuil worden weggegooid, maar moet het worden teruggebracht naar een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Het symbool op het product, de gebruikershandleiding en de verpakking wijzen hierop.

De materialen kunnen worden hergebruikt in overeenstemming met hun markeringen. Door hergebruik, recycling van grondstoffen of andere vormen van recycling van oude producten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Uw plaatselijke administratiekantoor kan u adviseren over het verantwoordelijke afvalverwerkingspunt.

NOTEER UW MODELNUMMER (NU, ZOLANG U HET KUNT ZIEN)
Het model- en serienummer van uw nieuwe C 368 bevinden zich op de achterkant van de kast. Voor uw toekomstige gemak raden we u aan deze nummers hier te noteren:

INTRODUCTIE

WAT ZIT ER IN DE DOOS

U vindt het volgende in de verpakking van uw C 368:

Twee afneembare netsnoeren
SR 9 afstandsbediening met 2 AA-batterijen
Bluetooth-antenne
Snelstartgids

BEWAAR DE VERPAKKING
Bewaar de doos en alle verpakkingsmaterialen waarin uw C 368 is aangekomen. Mocht u verhuizen of uw C 368 moeten vervoeren, dan is dit de veiligste container om dit in te doen. We hebben te veel verder perfecte componenten beschadigd zien raken tijdens het transport door het ontbreken van een goede verzenddoos, dus: Bewaar die doos!

EEN LOCATIE KIEZEN

Kies een locatie die goed geventileerd is (met minstens enkele centimeters aan beide zijden en aan de achterkant), en die een duidelijk zicht biedt, binnen 25 voet / 8 meter, tussen het voorpaneel van de C 368 en uw primaire luister-/kijkpositie - dit zorgt voor een betrouwbare infraroodcommunicatie met de afstandsbediening. De C 368 genereert een bescheiden hoeveelheid warmte, maar niets dat aangrenzende componenten zou moeten storen.

C 368 TERUGZETTEN NAAR DE FABRIEKSINSTELLINGEN

Houd beide a SOURCE s-knoppen op het voorpaneel ingedrukt totdat het display "FACTORY RESET" (fabrieksinstellingen herstellen) weergeeft. Laat beide a SOURCE s-knoppen daarna los.

IDENTIFICATIE VAN BEDIENINGSELEMENTEN

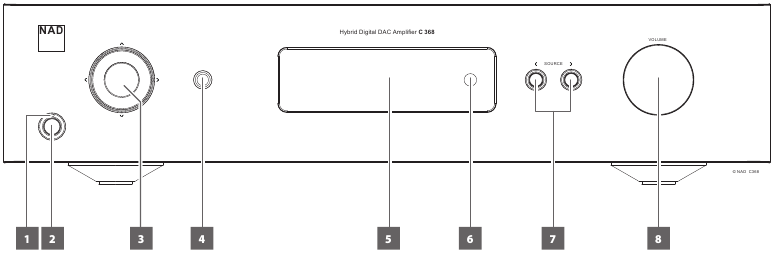

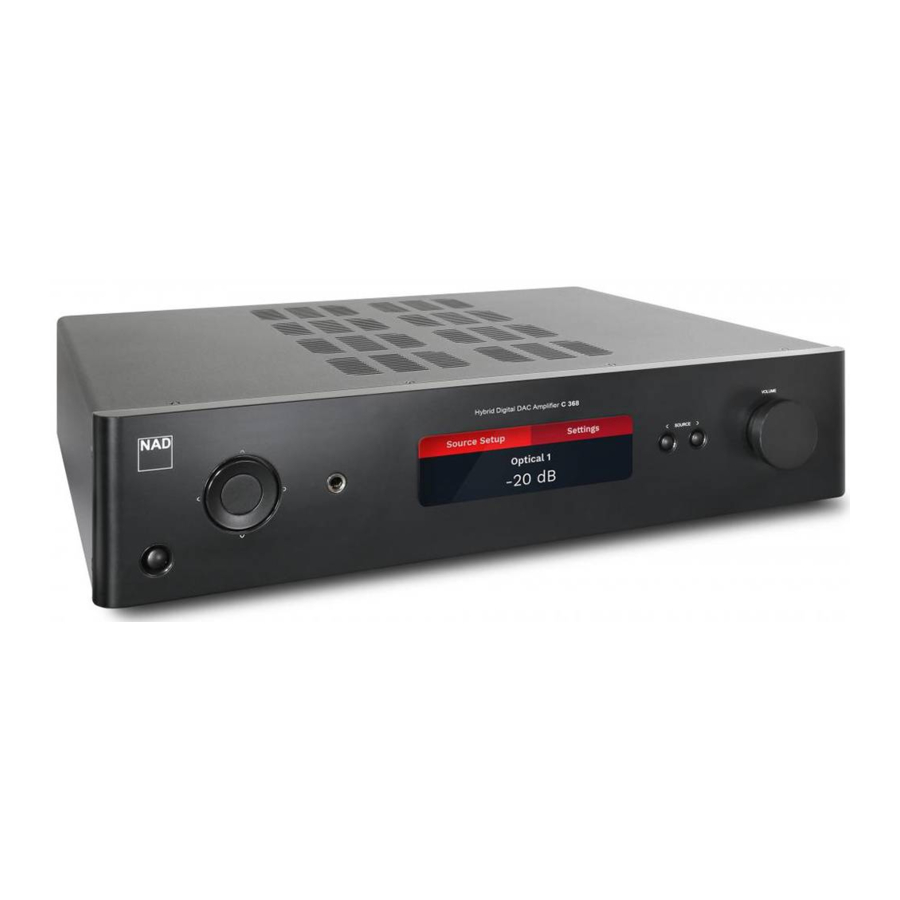

VOORPANEEL

STROOMINDICATOR

Deze indicator is oranje wanneer de C 368 in stand-by modus staat.
Wanneer de C 368 vanuit de stand-by modus wordt ingeschakeld, verandert deze indicator van oranje naar blauw.

STAND-BY KNOP

Druk op de Stand-by knop om de C 368 vanuit de stand-by modus in te schakelen. De stroomindicator verandert van oranje naar blauw.
Als u nogmaals op de Stand-by knop drukt, gaat de C 368 terug naar de stand-by modus. De stroomindicator verandert van blauw naar oranje.
De Stand-by knop kan de C 368 niet activeren als de AAN/UIT-schakelaar op het achterpaneel uit staat.

Om de Stand-by knop te activeren, moet het volgende gebeuren:

Het meegeleverde netsnoer van de C 368 moet in een stopcontact zitten.
De AAN/UIT-schakelaar op het achterpaneel moet op AAN staan.

NAVIGATIE- EN ENTER-KNOPPEN

De navigatieknoppen [d/f/a/s] en [ENTER] worden gebruikt om door menuopties en selecties te bladeren.
Gebruik [d/f/a/s] om omhoog, omlaag, naar links of naar rechts te gaan in de gegeven opties of selecties.
De middelste ronde knop is de [ENTER]-knop. Hierop wordt meestal gedrukt om een selectie, procedure, reeks of andere toepasselijke functies te voltooien.

HOOFDTELEFOON

Er is een 6,35 mm stereo-jackaansluiting aanwezig voor het luisteren via een hoofdtelefoon en deze werkt met conventionele hoofdtelefoons van elke impedantie.
De bedieningselementen voor volume, toon en balans zijn actief voor het luisteren via een hoofdtelefoon. Gebruik een geschikte adapter om hoofdtelefoons aan te sluiten met andere soorten aansluitingen, zoals 3,5 mm "personal stereo" jackpluggen.

DISPLAY

Toon visuele en menu-informatie op basis van de geselecteerde instellingen.

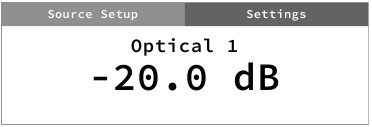

De volgende opties in het hoofdmenu worden weergegeven op het display: Broninstellingen, Instellingen en BluOS Setup (beschikbaar als de MDC BluOS-module is geïnstalleerd).
Gebruik de SR 9-afstandsbediening of de navigatieknoppen [d/f/a/s] en [ENTER] op het voorpaneel om door menuopties en selecties te bladeren.

AFSTANDSBEDIENINGSSENSOR

Richt de SR 9-afstandsbediening op de afstandsbedieningssensor en druk op de knoppen.
Stel de afstandsbedieningssensor van de C 368 niet bloot aan een sterke lichtbron, zoals direct zonlicht of verlichting. Als u dit wel doet, is het mogelijk dat u de C 368 niet met de afstandsbediening kunt bedienen.

Afstand: Ongeveer 7 m vanaf de voorkant van de afstandsbedieningssensor.
Hoek: Ongeveer 30° in elke richting van de voorkant van de afstandsbedieningssensor.

(BRON)

Druk op ( SOURCE (BRON) of SOURCE ) om bronnen te selecteren.

VOLUME

De VOLUME-knop past de algemene luidheid aan van het signaal dat naar de luidsprekers wordt gestuurd. De volumeregelaar wordt gekenmerkt door perfecte signaaltracering en kanaalbalans. Het biedt een zeer lineaire en geluidsarme werking.
Draai met de klok mee om het volumeniveau te verhogen en tegen de klok in om het te verlagen.
Het standaard volumeniveau is -20 dB.
Het volumeniveau wordt geactiveerd en opnieuw ingesteld op de standaardinstelling van -20 dB als de eenheid naar de stand-by modus gaat met een variabel volumeniveau hoger dan -20 dB. Als het volumeniveau echter lager is dan -20 dB wanneer de eenheid naar de stand-by modus gaat, blijft die niveau-instelling behouden wanneer de eenheid wordt geactiveerd.

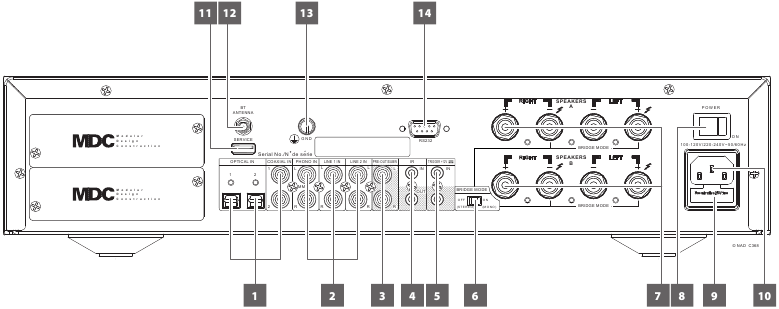

ACHTERPANEEL

LET OP!
Zorg ervoor dat de C 368 is uitgeschakeld of is losgekoppeld van de stroombron voordat u aansluitingen maakt. Het is ook raadzaam om alle bijbehorende componenten uit te schakelen of los te koppelen tijdens het maken of verbreken van signaal- of AC-stroomaansluitingen.

COAX 1-2, OPT 1-2

Sluit aan op de bijbehorende optische of coaxiale digitale uitgang van bronnen zoals CD- of BD/DVD-spelers, digitale kabelboxen, digitale tuners en andere toepasselijke componenten.

PHONO IN, LINE 1-2 IN

PHONO: Ingang voor een Moving Magnet (MM) phono-cartridge. Sluit de dubbele RCA-kabel van uw draaitafel aan op deze ingang als u een Moving Magnet-cartridge gebruikt.

LINE1, LINE 2: Ingang voor lijnniveau bronnen zoals CD-speler, tuner of andere compatibele apparaten. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter "Audio Output" van het bronapparaat aan te sluiten op deze ingang.

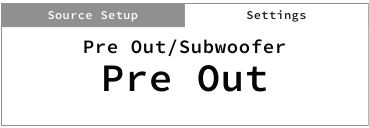

PRE-OUT/SUBW

Deze uitgangsklemmen hebben een dubbele functie. Ze worden gebruikt als PRE-OUT- of SUBWOOFER-klemmen.
De C 368 en bijbehorende externe apparaten moeten altijd worden uitgeschakeld voordat u iets aansluit op of loskoppelt van de PREOUT/SUBW-aansluitingen.

PRE-OUT

De PRE OUT/SUBW-aansluitingen maken het mogelijk om de C 368 te gebruiken als een full-range voorversterker voor een externe eindversterker.
Gebruik een dubbele RCA-kabel om PRE-OUT/SUBW aan te sluiten op de bijbehorende analoge audio-ingang van compatibele apparaten, zoals versterkers, receivers of andere toepasselijke apparaten.
PRE-OUT/SUBW wordt beïnvloed door de volume-instellingen van de C 368. Draai aan de VOLUME-knop om het uitvoerniveau van de PRE OUT/SUBW-aansluitingen aan te passen.

SUBWOOFER

Gebruik een dubbele RCA-kabel om PRE OUT/SUBW aan te sluiten op de lage niveau ingang van een actieve subwoofer.
Lage frequentie informatie tot 150 Hz wordt via PRE-OUT/SUBW naar de aangesloten subwoofer gestuurd. Dit is gebaseerd op een 2e orde Linkwitz-Riley Crossover Filter @150 Hz.

IR IN/IR OUT

Deze mini-jacks accepteren en geven op afstand bediende codes in elektrische indeling, met behulp van industriestandaard protocollen, voor gebruik met "IR-repeater"- en multi-room systemen en gerelateerde technologieën.
Alle NAD-producten met IR IN/IR OUT-functies zijn volledig compatibel met de C 368. Voor niet-NAD-modellen kunt u bij de service specialisten van uw andere product navragen over de compatibiliteit met de IR-functies van de C 368.

IR IN

Deze ingang is aangesloten op de uitgang van een IR-repeater (infrarood) (Xantech of vergelijkbaar) of de IR-uitgang van een ander compatibel apparaat om de bediening van de C 368 vanaf een externe locatie mogelijk te maken.

IR OUT

Sluit IR OUT aan op de IR IN-aansluiting van een compatibel apparaat.
Bedien het gekoppelde compatibele apparaat door de eigen afstandsbediening op de infraroodontvanger van de C 368 te richten.

TRIGGER+12V

+12V TRIGGER OUT

De +12V TRIGGER OUT wordt gebruikt voor het aansturen van externe apparatuur die is uitgerust met een +12V trigger ingang.
Sluit deze +12V TRIGGER OUT aan op de bijbehorende +12V DC-ingang van de andere apparatuur met behulp van een mono-kabel met een 3,5 mm mannelijke stekker.
Deze uitgang is 12 V wanneer de C 368 is ingeschakeld en 0 V wanneer deze is uitgeschakeld of in de stand-by modus staat.

+12V TRIGGER IN

Met deze ingang, geactiveerd door een 12V DC-voeding, kan de C 368 op afstand vanuit de stand-by modus worden ingeschakeld door compatibele apparaten zoals versterkers, voorversterkers, receivers, enz. Als de 12V DC-voeding wordt onderbroken, keert de C 368 terug naar de stand-by modus.
Sluit deze +12V Trigger-ingang aan op de bijbehorende +12V DC-uitgang van het externe apparaat met behulp van een mono-kabel met een 3,5 mm mannelijke stekker. Het bedieningsapparaat moet zijn uitgerust met een +12V trigger uitgang om deze functie te kunnen gebruiken.

OPMERKING
Als er een stereo-jack is aangesloten op +12V TRIGGER IN, kan de C 368 niet worden in-/uitgeschakeld met behulp van de Stand-by knop op het voorpaneel of de AAN/UIT-knoppen van de SR 9. De stereo-jack moet worden losgekoppeld om het normale inschakelen van de eenheid via de Stand-by knop op het voorpaneel of de AAN/UIT-knoppen van de SR 9 te hervatten.

BRUGMODUS
De C 368-versterker kan worden geconfigureerd als MONO (Brugmodus), waardoor het uitgangsvermogen meer dan verdubbelt. Op deze manier kan de C 368 worden gebruikt als onderdeel van een krachtig stereo- of thuisbioscoopsysteem, door extra eindversterkers aan te sluiten.

In de BRUGMODUS (schakelaar op AAN (MONO)-stand), produceert de C 368 ongeveer 300 W in een 8 ohm luidspreker. In deze modus reageren de versterker secties alsof de luidsprekerimpedantie is gehalveerd. Luidsprekers met een lage impedantie (minder dan 8 ohm) worden niet aanbevolen bij gebruik van de Brugmodus, omdat deze de thermische beveiliging van de versterker kunnen activeren als er op een hoog niveau wordt gespeeld.
Zet de BRUGMODUS-schakelaar op de "AAN (MONO)" positie en sluit de luidspreker aan op de klemmen gemarkeerd met "L +" en "R-", waarbij u ervoor zorgt dat de "L+" is aangesloten op de "+" klem van uw luidspreker en de "R-" is aangesloten op de "-" klem van de luidspreker.
Sluit de bron alleen aan op de linker ingangsaansluitingen. Sluit niets aan op de rechter ingangsaansluiting wanneer de Brugmodus is geselecteerd.

LUIDSPREKERS

De C 368 heeft twee sets LUIDSPREKER aansluitingen die identiek zijn in functie (parallelle aansluiting).
Sluit de rechter luidsprekerklemmen van de C 368, gemarkeerd met "R +" en "R-", aan op de overeenkomstige "+" en "-" klemmen van uw aangewezen rechter luidspreker. Herhaal hetzelfde voor de linker luidsprekerklemmen van de C 368 en de bijbehorende linker luidspreker.
Controleer de luidsprekeraansluitingen dubbel voordat u de C 368 inschakelt.

De blauwe klemmen mogen nooit op aarde worden aangesloten.
Sluit de blauwe klemmen nooit aan elkaar of op een gemeenschappelijk aardingsapparaat.
Sluit de uitgang van deze versterker niet aan op een hoofdtelefoonadapter, luidsprekerschakelaar of een apparaat dat gebruikmaakt van een gemeenschappelijke aarde voor linker- en rechterkanaal.

OPMERKINGEN

Gebruik 16 gauge (American Wire Gauge of AWG) of lagere gevlochten draad. Aansluitingen op de C 368 kunnen worden gemaakt met banaanstekkers.
Blanke draad of pinnen kunnen ook worden gebruikt door de plastic moer van de klem los te draaien, een schone, nette verbinding te maken en deze weer vast te draaien. Om het risico op kortsluiting te minimaliseren, moet u ervoor zorgen dat er slechts 1,25 cm blootliggende draad of pin wordt gebruikt om aan te sluiten en dat er geen losse draden van de luidsprekerkabel zijn.

STROOM

Levert de AC-netvoeding aan de C 368.
Wanneer de AAN/UIT-schakelaar in de AAN-stand staat, gaat de C 368 naar de stand-by modus, zoals aangegeven door de oranje status van de stroomindicator op het voorpaneel.
Druk op de Stand-by knop op het voorpaneel of op de [ON]-knop van de SR 9-afstandsbediening om de C 368 vanuit de stand-by modus in te schakelen.
Als u de C 368 gedurende langere tijd niet wilt gebruiken (bijvoorbeeld tijdens uw vakantie), schakelt u de AAN/UIT-schakelaar uit.
Als de STROOM is uitgeschakeld, kunnen noch de Stand-by knop op het voorpaneel, noch de [ON]-knop van de SR 9-afstandsbediening de C 368 activeren.

ZEKERINGHOUDER

Alleen gekwalificeerde NAD-servicemonteurs hebben toegang tot deze zekeringhouder. Het openen van deze zekeringhouder kan schade veroorzaken, waardoor de garantie van uw C 368 vervalt.

AC-NETSTROOMINGANG

De C 368 wordt geleverd met twee afzonderlijke netsnoeren. Selecteer het netsnoer dat geschikt is voor uw regio.
Voordat u de stekker op de netstroombron aansluit, moet u ervoor zorgen dat deze stevig is aangesloten op de AC-netstroomingang van de C 368.
Koppel altijd de stekker van de netstroombron los voordat u de kabel loskoppelt van de AC-netstroomingang van de C 368.

SERVICE

Alleen gebruiken voor service doeleinden. Niet voor consumenten gebruik.

BLUETOOTH ANTENNE AANSLUITING

Installeer de meegeleverde Bluetooth-antenne op deze Bluetooth-antenne aansluiting.

AARDKLEM

Zorg ervoor dat de C 368 is aangesloten op een geaard stopcontact.
Gebruik indien nodig deze aardklem om een phono- of draaitafelbron voor de PHONO-ingang te aarden.
Als een aparte aarding nodig is, gebruikt u deze klem om uw C 368 te aarden. De C 368 kan worden geaard door een aardingsdraad of iets dergelijks op deze klem aan te sluiten. Draai na het inbrengen de klem vast om de draad vast te zetten.

VOORBEELD ILLUSTRATIE VAN HET AARDEN VAN DE C 368 VIA DE AARDKLEM OP HET ACHTERPANEEL

RS 232
NAD is een gecertificeerde partner van AMX en Crestron en ondersteunt deze externe apparaten volledig. Bekijk de NAD-website voor informatie over de AMX- en Crestron-compatibiliteit met NAD. Raadpleeg uw NAD-audiospecialist voor meer informatie.

Sluit deze interface aan met behulp van een RS-232 seriële kabel (niet meegeleverd) op een Windows-compatibele pc om de C 368 op afstand te kunnen bedienen via compatibele externe controllers.
Raadpleeg de NAD-website voor informatie over RS232 Protocol documenten en het PC interface programma.

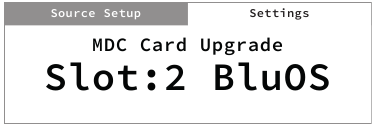

MDC CLASSIC UPGRADE SLOTS

Het leveringsformaat van digitale inhoud verandert voortdurend in puur digitale systemen zoals de C 368. Elk van deze formaten vereist meestal gespecialiseerde hardware en software, vaak met gelicentieerde IP en kopieerbeveiliging van inhoud.

Om continue technologische evolutie aan te pakken, heeft NAD alle digitale interface circuits van de C 368 op eenvoudig te upgraden modules geplaatst, genaamd Modular Design Construction (MDC). De C 368 heeft voorzieningen voor twee slots waar MDC-upgrademodules kunnen worden geïnstalleerd.

De volgende optionele MDC-modules kunnen worden geïntegreerd met de C 368 - DD USB 2.0, MDC HDM-2 en de MDC BluOS-modules. Verwijder de afdekkingen om de optionele Modular Design Construction (MDC)-modules te installeren.

Raadpleeg uw NAD-dealer over hoe u de MDC HDM-2, DD USB 2.0 en MDC BluOS-modules kunt aanschaffen en installeren op de C 368.

MDC HDM-2

MDC HDM-2 biedt drie HDMI-ingangsaansluitingen en één HDMI-uitgang. MDC

HDM-2 voegt HDMI-schakeling en audio mogelijkheden toe aan de C 368. Het ondersteunt 4K@60 4:4:4 en is HDCP 2.2-compatibel. Met MDC HDM-2 geïnstalleerd, ondersteunt de C 368 HDMI Control (CEC) en Audio Return Channel (ARC)-functies. Beide functies zijn mogelijk als externe apparaten die beide functies ook ondersteunen, met de C 368 zijn verbonden via een HDMI-aansluiting.

Als er een ARC-verbinding tot stand is gebracht, toont het display op het voorpaneel "HDMI ARC".

Zorg ervoor dat ARC-aangesloten apparaten op C 368 hun audio-instellingen alleen op PCM hebben ingesteld.

HDMI OUT: Aansluiten op de overeenkomstige HDMI-poort van HDTV, projector met HDMI-ingang of tv die HDMI CEC/ARC ondersteunt.
HDMI 1 - 3: Aansluiten op de HDMI OUT-aansluitingen van broncomponenten zoals een dvd-speler, BD-speler of HDTV-satelliet-/kabelbox.

DD USB 2.0

COMPUTER: Gebruik een Type A-naar-Type B-kabel connector (niet meegeleverd) om computeraudio aan te sluiten op deze asynchrone Type B USB-ingang om rechtstreeks 24/96 PCM-content van uw pc of MAC te streamen.
USB BACK: Sluit een USB-massaopslagapparaat aan op deze ingang. Typische USB-massaopslagapparaten die compatibel zijn met de C 368 zijn onder meer draagbare flashgeheugen apparaten en externe harde schijven (FAT32-geformatteerd).

MDC BluOS

BluOS is een muziekbeheersoftware die is ontwikkeld door NAD's zustermerk, Bluesound. Het integreren van MDC BluOS voegt BluOS-netwerk- en internetmuziekstreaming toe met geavanceerd muziekbeheer aan uw C 368.

Raadpleeg de "MDC DD BluOS Mounting Instructions" en "Configuring DD BluOS" (meegeleverd met uw MDC BluOS-pakket) over hoe u de MDC BluOS kunt installeren en integreren met de C 368.

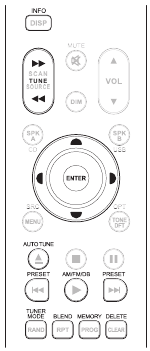

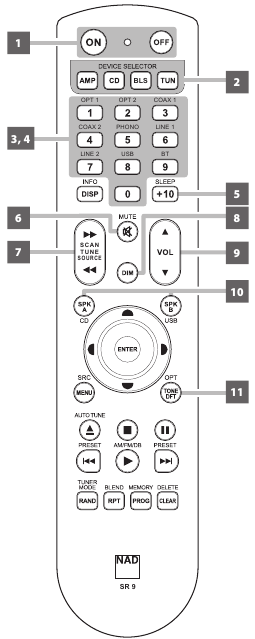

SR 9 AFSTANDSBEDIENING

DE SR 9 AFSTANDSBEDIENING GEBRUIKEN

De SR 9 afstandsbediening behandelt de belangrijkste functies van de C 368, evenals andere NAD Stereo Receivers, Integrated Amplifiers en Preamplifiers. Hij heeft extra bedieningselementen om NAD CD-spelers, AM/FM-tuners en speciale AM/FM/DAB-tuners op afstand te bedienen. Hij werkt tot een afstand van 23ft (7m).
Alkalibatterijen worden aanbevolen voor een maximale levensduur. Er moeten twee AA-batterijen in het batterijvak aan de achterkant van de afstandsbediening worden geplaatst. Controleer bij het vervangen van de batterijen of ze op de juiste manier zijn geplaatst, zoals aangegeven op de onderkant van het batterijvak.

OPMERKING
De afstandsbediening die bij de C 368 wordt geleverd, is van een universeel NAD-type, ontworpen om verschillende NAD-modellen te bedienen. Sommige knoppen zijn alleen van toepassing op specifieke NAD-modellen. Neem contact op met uw dealer of NAD-audiospecialist voor hulp.

POWER ON & OFF: De SR 9 afstandsbediening heeft een aparte AAN- en UIT-knop. Druk op de ON (AAN) knop om het apparaat van Standby naar werkmodus te schakelen. Druk op de OFF (UIT) knop om het apparaat in de Standby-modus te zetten.
DEVICE SELECTOR: Een Device Selector-knop bepaalt alleen welk onderdeel de SR 9 zal aansturen; hij voert geen functie uit op de C 368. Druk op de gewenste Device Selector-knop zodat de betreffende knoppen worden omgeleid naar een "pagina" met opdrachten die relevant zijn voor het geselecteerde apparaat. Na het selecteren van een apparaat, kunt u nu op de bijbehorende SR 9-bedieningsknoppen drukken die van toepassing zijn voor het geselecteerde apparaat.
INPUT SELECTORS: Raadpleeg de bijbehorende labels die op de frontplaat van de afstandsbediening zijn afgedrukt en hun respectieve toegewezen knoppen om gebruik te maken van deze functies. Zet de DEVICE SELECTOR op "AMP" om toegang te krijgen tot deze knoppen.

Er zijn maximaal 9 bronnen met discrete IR-codes en ze zijn toegewezen aan SR 9-ingangskeuzeknoppen 1 – 9. C 368 heeft geen USB-ingang, vandaar dat de BT-bronkeuzeknop die oorspronkelijk was toegewezen aan ingangskeuzeknop "9/BT" zal verschuiven en de ingangskeuzeknop "USB/8" zal vervangen. Ingangskeuzeknop "8" in AMP-modus komt nu overeen met de Bluetooth-bron, terwijl ingangskeuzeknop "9" niet is toegewezen. Zie onderstaand voorbeeld.
Als u de optionele MDC BluOS of MDC HDM 2 module hebt geïnstalleerd, wordt de niet-toegewezen ingangskeuzeknop "9" toegewezen aan "BluOS" of "HDMI 1" bron (zie onderstaande kolom "MDC BluOS of MDC HDM 2 geïnstalleerd").
Als u zowel de optionele MDC HDM 2 als MDC BluOS modules hebt geïnstalleerd, moet u twee of meer bronnen uitschakelen om de bijbehorende bronnen van beide modules te kunnen plaatsen. Raadpleeg het item over "ENABLED" onder "DE C 368 GEBRUIKEN" voor instructies over het in-/uitschakelen van bronnen.
Onder de kolom "MDC BluOS en MDC HDM 2 geïnstalleerd" werden OPT 2, COAX 2 en PHONO uitgeschakeld om plaats te maken voor HDMI 1, HDMI 2 en HDMI 3. Het is uw recht om te beslissen welke bronnen u uitschakelt, zodat de gewenste bronnen van geïnstalleerde MDC-modules kunnen worden toegewezen en geselecteerd vanaf de SR 9-afstandsbediening.

SR 9 BEDIENINGSKNOP (AMP-MODUS)	FUNCTIE (Komt overeen met bronnummer)
SR 9 BEDIENINGSKNOP (AMP-MODUS)	C 368 Standaardinstellingen	MDC BluOS OF MDC HDM 2 geïnstalleerd	MDC BluOS EN MDC HDM 2 geïnstalleerd
1	OPT 1	OPT 1	OPT 1
2	OPT 2	OPT 2	COAX 1
3	COAX 1	COAX 1	LINE 1
4	COAX 2	COAX 2	LINE 2
5	PHONO	PHONO	Bluetooth
6	LINE 1	LINE 1	BluOS
7	LINE 2	LINE 2	HDMI 1
8	Bluetooth	Bluetooth	HDMI 2
9	Unassigned	BluOS (of HDMI 1)	HDMI 3

NUMERIC KEYS: Met de numerieke toetsen kunt u rechtstreeks nummers van nummers invoeren voor cd-spelers en rechtstreeks toegang krijgen tot kanalen/presets voor tuners en receivers.
SLEEP: Schakel specifieke NAD Receiver- of Tuner-modellen uit na een vooraf ingesteld aantal minuten. Deze knopbediening is niet van toepassing op C 368.
MUTE: Druk op de [MUTE]-knop om het geluid tijdelijk UIT te schakelen naar de luidsprekers en hoofdtelefoons. De MUTE-modus wordt aangegeven door de Standby LED-indicator die knippert voor NAD Integrated Amplifiers of "Mute" in de VFD van NAD Receivers. Voor C 368 wordt "Mute" weergegeven in het display. Druk nogmaals op MUTE om het geluid te herstellen. Het aanpassen van het volumeniveau via de SR 9 of de volumeknop op het voorpaneel zal de mute-functie automatisch uitschakelen.
SOURCE / : Blader door de selecties van de broningang. Als de optionele MDC-modules zijn geïnstalleerd, bevatten de bronselecties de bronnen die zijn opgenomen in de betreffende modules.
DIM (voor gebruik met NAD Stereo Receiver, Tuner en CD Player): Verminder, schakel uit of herstel de helderheid van het display. Afhankelijk van het NAD-model zal de helderheid van het display op het voorpaneel variëren wanneer u op deze knop drukt. Voor C 368 schakelt u om het helderheidsniveau van het display te variëren - helderder, normaal of dim.
VOL [ / ]: Druk op de [ / ] knop om het volumeniveau te verhogen of te verlagen. Laat de knop los wanneer het gewenste niveau is bereikt. Voor NAD Receivers toont de VFD ook "Volume Up" of "Volume Down" terwijl u op de VOL [ / ] van de SR 9 drukt. Voor C 368, wanneer VOL [ / ] wordt ingedrukt, zal het dB-niveau dat op het display wordt weergegeven overeenkomstig toenemen of afnemen.
SPK A, SPK B: De knoppen [SPK A] en [SPK B] schakelen respectievelijk de luidsprekers in of uit die zijn aangesloten op de Speakers A- en Speakers B-aansluitingen. Schakel [SPK A] in om de luidsprekers die zijn aangesloten op de Speaker A-aansluitingen IN of UIT te schakelen. Schakel [SPK B] in om de luidsprekers die zijn aangesloten op de Speaker B-aansluitingen IN of UIT te schakelen.
TONE DFT: Tone-regelaars worden in- of uitgeschakeld door op deze knop te drukken.

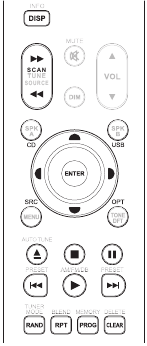

CD PLAYER CONTROL (voor gebruik met NAD CD Player): Zet de DEVICE SELECTOR op "CD" om toegang te krijgen tot deze knoppen. Sommige van de onderstaande bedieningsknoppen zijn alleen van toepassing op specifieke NAD CD Player-modellen; raadpleeg de gebruikershandleiding van uw NAD CD Player voor compatibiliteit van de bedieningsknoppen.

SCAN [ ]: Snel achteruit/vooruit zoeken.
[ ]: Open of sluit de schijflade.
[ ]: Stop het afspelen.
[ ]: Pauzeer het afspelen tijdelijk.
[ ]: Ga naar het volgende nummer/bestand.
[ ]: Ga naar het begin van het huidige nummer/bestand of naar het vorige nummer/bestand.
[ ]: Start het afspelen.
[ ]: Selecteer door de mappenlijst/Selecteer door WMA/MP3-bestanden.
ENTER: Selecteer de gewenste map of het gewenste WMA/MP3-bestand.
DISP: Toon de afspeeltijd en andere weergave-informatie.
RAND: Speel nummers/bestanden in willekeurige volgorde af.
RPT: Herhaal nummer, bestand of hele schijf.
PROG: Ga naar de programmamodus of verlaat deze.
CLEAR: Verwijder geprogrammeerd nummer/bestand.
CD: Selecteer CD als de actieve bron.
USB: Selecteer USB als de actieve bron.
OPT: Selecteer optische ingang als de actieve bron.
SRC: Schakel om de gewenste SRC-modus te selecteren.

TUNER CONTROL (voor gebruik met NAD AM/FM/DAB Tuner):
Zet de DEVICE SELECTOR op "TUN" om toegang te krijgen tot deze knoppen. Raadpleeg de bijbehorende labels die op de frontplaat van de afstandsbediening zijn afgedrukt en hun respectieve toegewezen knoppen om gebruik te maken van deze functies. Sommige van de onderstaande bedieningsknoppen zijn alleen van toepassing op specifieke NAD Receiver- of Tuner-modellen; raadpleeg de gebruikershandleiding van uw NAD Receiver of Tuner voor compatibiliteit van de bedieningsknoppen.

AUTO TUNE: Druk in de DAB-modus op deze knop om automatisch alle beschikbare lokale zenders te scannen.
TUNE [ ] of [ ]: Stap omhoog of omlaag tussen AM- of FM-frequenties.
PRESET [ ] of [ ]: Stap omhoog of omlaag tussen opgeslagen radiopresets.
AM/FM/DAB: Selecteer AM-, FM-, DAB- of XM-band (indien van toepassing).
TUNER MODE: Schakel in de FM-modus tussen "FM Mute On" en "FM Mute Off". In de DAB-modus activeert het indrukken van deze knop Dynamic Range Control (DRC), Station Order of andere toepasselijke DAB-menuopties.
BLEND: Schakel de BLEND-functie in of uit.
MEMORY: Sla de huidige zender op in het presetgeheugen.
DELETE: Houd ongeveer 2 seconden ingedrukt en het geselecteerde presetgeheugen wordt gewist.
[ ]: Schakel in de DAB-modus, in combinatie met TUNER MODE of andere compatibele knoppen, om door DAB-functie-opties te selecteren, zoals Dynamic Range Control, Station Order en andere geschikte DAB-opties.
ENTER: Schakel in de AM/FM-modus om de Preset- of Tune-modus te selecteren. Houd in de DAB-modus ingedrukt om de signaalsterkte te controleren.
INFO: Door herhaaldelijk op deze knop te drukken, wordt informatie weergegeven zoals geleverd door de huidige radiozender. De toepasselijke weergave-inhoud omvat gerelateerde DAB-weergave-informatie en RDS-uitzendgegevens.

BluOS PLAYBACK CONTROLS (alleen van toepassing als een optionele MDC BluOS-module is geïnstalleerd)
Zet DEVICE SELECTOR op BLS en de volgende bedieningsknoppen zijn van toepassing voor BluOS-playbackbediening.

: Hervat het afspelen vanuit de pauzemodus.
: Pauzeer het huidige afspelen.
: Ga terug naar het begin van het huidige nummer.
: Ga vooruit naar het volgende nummer.
REPEAT: Herhaal nummer, afspeellijst, alles of herhaal uit. Raadpleeg de BluOS-controller-app om de indicatoren voor de herhaalmodus te zien.
RANDOM: Speel nummers/afspeellijst in willekeurige volgorde af.

DE SR 9 AFSTANDSBEDIENINGSBIBLIOTHEEK GEBRUIKEN

De SR 9 kan voor elk van zijn DEVICE SELECTOR-"pagina's" een andere bibliotheek met standaard NAD-codes opslaan. Als de originele standaardbibliotheek uw NAD CD-speler, DVD-speler of andere componenten niet bedient, volg dan de onderstaande procedure om de bibliotheekcode te wijzigen. Raadpleeg ook de onderstaande tabel voor een lijst met toepasselijke NAD-bibliotheekcodes met hun bijbehorende NAD-modellen.

EEN ANDERE BIBLIOTHEEKCODE LADEN
Voorbeeld: Laad NAD DVD Player T 517-bibliotheekcodes naar het "CD"-apparaat van SR 9.

Houd [CD] ingedrukt in het gedeelte DEVICE SELECTOR van SR 9.
Terwijl u de apparaatknop (CD) ingedrukt houdt, drukt u op "2" en "2" met behulp van de numerieke knoppen van SR 9. "22" is de bijbehorende bibliotheekcode voor T 517.
Druk op [ENTER] terwijl u de apparaatknop (CD) nog steeds ingedrukt houdt. De cd-apparaatselector knippert eenmaal om aan te geven dat de bibliotheekinvoer is gelukt. Zowel de apparaatselectieknop (CD) als [ENTER] kunnen nu worden losgelaten.

DE SR 9 RESETTEN NAAR DE STANDAARDINSTELLINGEN
De SR 9 kan worden hersteld naar de fabrieksinstellingen, inclusief standaardbibliotheken, door de volgende procedures

Houd de knoppen [ON] en [DELETE/CLEAR] ongeveer 10 seconden ingedrukt totdat de AMP-apparaatknop oplicht.
Laat beide knoppen los binnen twee seconden nadat de AMP-apparaatknop is gaan branden. Als de resetmodus is gelukt, knippert de [CD]-apparaatknop twee keer.

TABEL MET BIBLIOTHEEKCODES DIE VAN TOEPASSING ZIJN OP DE SR 9 AFSTANDSBEDIENING

BIBLIOTHEEKCODE	NAD PRODUCTOMSCHRIJVING
10	Standaardbibliotheek voor "AMP"-pagina
11	Zone 2
20	Standaardbibliotheek voor "CD"-pagina; C 515BEE, C 545BEE, C 565BEE
21	T 535, T 585, M55, DVD-gedeelte van L 54, VISO TWO, VISO FIVE
22	T 513, T 514, T 515, T 517
23	T 587
31	IPD 2
40	Standaardbibliotheek voor "TUN"-pagina; Tuner-gedeelte van C 725BEE, T 175, T 737, T 747, T 755, T 765, T 775, T 785
41	C 422, C 425
42	C 445

OPMERKING
De SR 9 bevat mogelijk niet alle bedieningsknoppen die van toepassing zijn op de bovengenoemde NAD-producten. Gebruik de voorgeschreven afstandsbediening van het specifieke NAD-product voor een volledig compliment van de toepasselijke afstandsbedieningsknoppen.

NAD REMOTE APP

De NAD Remote App transformeert uw smartphone of tablet in een krachtige controller voor producten met app-functionaliteit, waaronder bepaalde NAD Hi-Fi versterkers en digitale muziekstreamers. Met de NAD Remote App wordt de traditionele NAD afstandsbediening opnieuw uitgevonden met een intuïtieve gebruikersinterface en de mogelijkheid om draadloos NAD-verbonden producten te bedienen.

De NAD Remote App voor Android- en iOS-apparaten gebruikt uw lokale netwerk en Bluetooth om functies zoals aan/uit, volume, bronselectie en apparaatinstellingen te bedienen en aan te passen. De NAD Remote App ondersteunt C 368 via Bluetooth.

Download de app!
Download de NAD Remote App uit de respectieve App Stores van Apple iOS-apparaten (iPad, iPhone en iPod) en Android-apparaten.

DE NAD REMOTE APP GEBRUIKEN
Nadat u de NAD Remote App uit de App Store hebt gedownload, moet u ervoor zorgen dat de volgende installatievoorwaarden voor de C 368 zijn geïmplementeerd.

De Bluetooth-antenne is stevig en strak geïnstalleerd/aangesloten.
Zorg ervoor dat uw C 368 is ingeschakeld en klaar voor gebruik.
Zorg er in het selecteerbare menu "Settings" (Instellingen) op het voorpaneel voor dat de optie "BT Work Mode" (BT-werkmodus) is ingesteld op "Sink" (Sink).

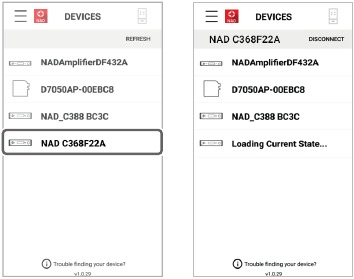

Start de NAD Remote App!
Selecteer uw apparaat. Selecteer voor dit voorbeeld "NAD C368F22A".
Gebruik de NAD Remote App op dezelfde manier als u de SR 9-afstandsbediening bedient of door de verschillende menu-opties van C 368 navigeert.

WERKING

Druk eenmaal of herhaaldelijk op [ ] totdat "Source Setup" is gemarkeerd. Druk op of om andere opties in het hoofdmenu te selecteren - Settings en BluOS Setup (beschikbaar als de MDC BluOS-module is geïnstalleerd).

Navigeer door de menu-opties met de knoppen op het voorpaneel of de bijbehorende SR 9-knoppen.

Druk op [ENTER] om een menu-item te selecteren. Gebruik [d/f] om omhoog of omlaag te gaan in de menu-items.
Druk herhaaldelijk op [a/s] om door de huidige menu-keuzes, opties of selecties te bladeren.
Druk op [ENTER] om de selectie, instellingen of wijzigingen die in het huidige menu zijn aangebracht op te slaan. Nadat u op [ENTER] hebt gedrukt om een selectie te voltooien, gebruikt u [d/f] om naar andere menu-opties/-items te gaan.

OPMERKING
De menu-optie blijft weergegeven en wordt pas uitgeschakeld of keert pas terug naar de huidige bron na 1 minuut zonder gebruikersinterface.

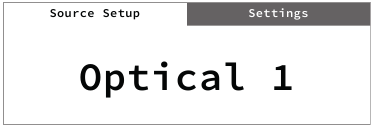

BRONINSTELLINGEN

Er zijn drie menu-opties voor broninstellingen: Ingeschakeld, Naam en Volumeregeling. Selecteer in het menu Broninstellingen de specifieke bron die u wilt inschakelen, uitschakelen, hernoemen of de volumeregeling wilt instellen.

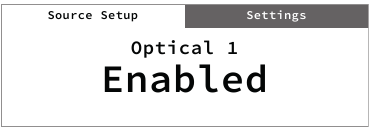

INGESCHAKELD

Men kan een bron in-/uitschakelen via deze optie. Dit is vooral handig als er slechts enkele bronnen worden gebruikt en men de bron rechtstreeks vanaf het voorpaneel selecteert, waarbij ongebruikte bronnen worden overgeslagen.
Aan: Selecteert de geselecteerde bron.
Uit: Schakelt de geselecteerde bron uit.

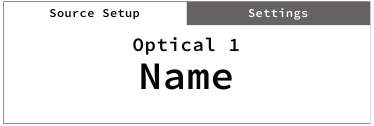

NAAM

Er kan een nieuwe naam worden toegewezen aan een bronlabel. Als uw BD-speler bijvoorbeeld is aangesloten op "Optical 1", is het mogelijk om "Optical 1" te hernoemen naar "BD Player".

Selecteer de parameter "Name" (Naam) om het bronlabel te hernoemen.

Terwijl u zich bij de geselecteerde bron bevindt, bijvoorbeeld "Optical 1", drukt u op [d/f] om door de alfanumerieke selecties te bladeren.
Druk op [s] om naar het volgende teken te gaan en tegelijkertijd de wijzigingen op te slaan die aan het huidige teken zijn aangebracht. De naam kan maximaal veertien tekens lang zijn.
Herhaal stappen 1 en 2 voor elk teken in volgorde.
Voltooi het hernoemingsproces door nogmaals op de knop [ENTER] te drukken om de invoernaam van de nieuwe bron op te slaan. De nieuwe naam wordt weergegeven op het display.

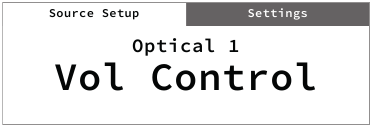

VOLUMEREGELING

De volumeregeling kan worden ingesteld op een variabel of vast niveau.

Variabel: Het volumeniveau wordt aangepast met behulp van de volumeknop of de [VOL ]-knoppen van SR 9.

Vast: Deze instelling moet worden geselecteerd wanneer C 368 is aangesloten op de uitgang van een voorversterker en voornamelijk wordt gebruikt als eindversterker.

Het uitgangsniveau is vast en de volumeregeling van de C 368 wordt omzeild. Deze functie wordt soms "Cinema Bypass" genoemd, omdat de C 368 kan worden gebruikt voor de voorste kanalen van een surround sound-systeem door de volumeregelingsfunctie over te laten aan de surroundprocessor.

Bij een vaste volumeniveau-instelling toont het display op het voorpaneel "xx.x dB Fix" waarbij "xx.x" het vooraf ingestelde dB-niveau is.

ZO NAVIGEERT U NAAR DE VOLUMEREGELINGSNIVEAU-INSTELLING

Druk in het menu "Vol Control" (Volumeregeling) op [ENTER].
Gebruik de knoppen [ ] op het voorpaneel of [ ] op SR 9 om te schakelen tussen de opties "Variable" (Variabel) en "Fixed" (Vast).
Terwijl de optie "Variable" (Variabel) is geselecteerd, drukt u op [ENTER] om het "Variable" (Variabel)-niveau te selecteren. Gebruik de knop [d] op het voorpaneel of de knop [D] op SR 9 om de selectiemodus voor volumeregeling te verlaten.
Terwijl de optie "Fixed" (Vast) is geselecteerd, gebruikt u de knoppen [ ] op het voorpaneel of [ ] op SR 9 om het gewenste dB-niveau in te stellen en vervolgens op [ENTER] om de keuze van de optie "Fixed" (Vast) voor de volumeregeling te bevestigen. Gebruik de knop [ ] op het voorpaneel of de knop [ ] op SR 9 om de selectiemodus voor volumeregeling te verlaten.

INSTELLINGEN

Via het hoofdmenu "Settings" (Instellingen) kunt u de volgende functies configureren of weergeven:

Toonregelingen
Hoge tonen
Filters
Luidsprekerkanaal
Dimmer
Automatische stand-by

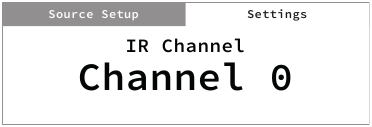

IR-kanaal

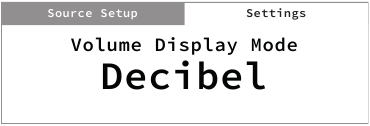

Volume Display Mode
Firmware-upgrade

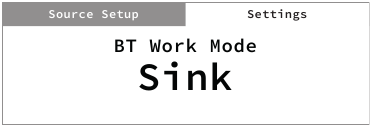

BT-werkmodus
Bas
Balans
Pre-uitgang/subwoofer
Tijdelijke weergave
Netwerkstand-by
Automatische detectie

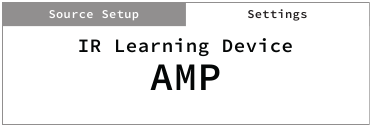

IR-leerapparaat

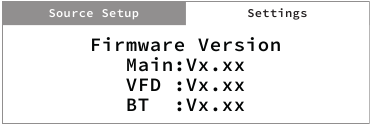

Firmwareversie
MDC-kaartupgrade

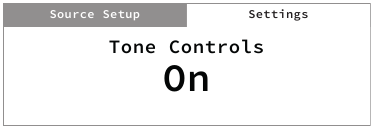

TOONREGELINGEN

Toonregelingen maken het mogelijk om bepaalde audiofrequenties te versterken of te verminderen. De toonregelingsniveaus, bas en hoge tonen, kunnen worden in- of uitgeschakeld.
Aan: De toonregelingsniveaus zijn actief. Als de toonregelingen zijn ingeschakeld, zijn de regelingsniveaus voor bas en hoge tonen beschikbaar voor configuratie.
Uit: De niveaus van de toonregelingen worden omzeild. Als de toonregelingen zijn uitgeschakeld, worden de regelingsniveaus voor bas en hoge tonen niet meer beschikbaar of uitgeschakeld in het menu Instellingen.

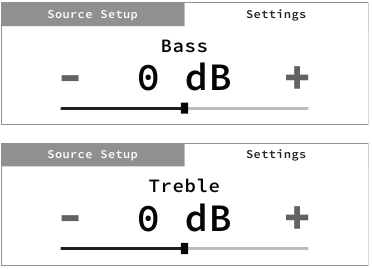

BAS, HOGE TONEN, BALANS

De bas- en hoogteregeling zijn alleen van invloed op de lage bastonen en hoge tonen, waardoor de kritieke middenfrequenties vrij blijven van kleuring.

Gebruik [ ] om het bas- of hoogteniveau te verhogen of te verlagen binnen een bereik van ±7 dB.

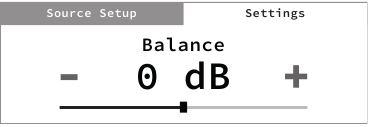

De balansregeling past de relatieve niveaus van de linker- en rechterluidspreker aan.

Druk op [ ] om de balans naar rechts te verschuiven of [ ] om de balans naar links te verschuiven. Gebruik [a/s] ook om de balansniveaus te herstellen of gelijk te maken.
De niveau-instelling "0 dB" biedt een gelijk niveau voor de linker- en rechterkanalen.

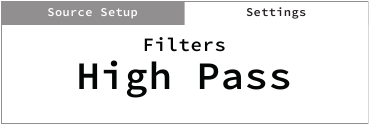

FILTERS

Filters bieden een gemakkelijke bi-amplificatie of subwooferintegratie door de vereiste filters toe te voegen om basfrequenties om te leiden naar de subwoofer.
High Pass: Het laagdoorlaatsignaal tot 150 Hz wordt verzwakt en meer dan 150 Hz wordt naar de luidsprekers gestuurd. Dit is gebaseerd op een 2e orde Linkwitz-Riley Crossover Filter @150 Hz.

Als er verschillende crossover-filterinstellingen vereist zijn, wordt aanbevolen om de filters te gebruiken die in de aangesloten externe Powered Subwoofer zijn ingebouwd. Experimenteer door de polariteit van de subwoofer om te keren of gebruik een combinatie van filters, bijvoorbeeld het High Pass-filter dat in de C 368 is ingebouwd en laat het volledige bereik naar de subwoofer lopen en stel de Crossover-filterinstelling in op de subwoofer zelf. Houd er rekening mee dat het wijzigen van het niveau ook de crossover-frequentie kan wijzigen, dus experimenteren is de enige manier om een optimaal resultaat te krijgen.

Full Range: Verwijst naar het hele frequentiespectrum van uw C 368 en luidsprekersysteem. Dit is idealiter 20 Hz tot 20 kHz.

PRE-UITGANG/SUBWOOFER

Met de functie Pre-uitgang/subwoofer kunt u de functie van de PREOUT- of SUBWOOFER-aansluitingen selecteren.
Pre Out: Geconfigureerd als Pre-uitgangsaansluitingen.
Subwoofer: Geconfigureerd als Subwoofer-aansluitingen.

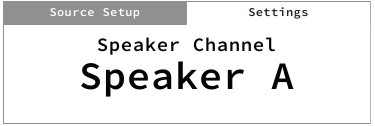

LUIDSPREKERKANAAL

Met LUIDSPREKERKANAAL kunt u de luidsprekers die respectievelijk zijn aangesloten op de SPEAKERS A- en SPEAKERS B-aansluitingen op het achterpaneel in- of uitschakelen.
Selecteer afzonderlijk "Speaker A" of "Speaker B" en stel vervolgens in op "On" (Aan) of "Off" (Uit).
Aan: De geselecteerde luidspreker is ingeschakeld.
Uit: De geselecteerde luidspreker is uitgeschakeld.

TIJDELIJKE WEERGAVE

Met de functie Tijdelijke weergave kan het display tijdelijk worden uitgeschakeld na 10 seconden zonder gebruikersinterface.
Aan: Het display wordt tijdelijk uitgeschakeld na 10 seconden zonder gebruikersinterface. De stand-by-led wordt tegelijkertijd ook uitgeschakeld. Het display en de stand-by-led worden geactiveerd zodra de gebruikersinterface wordt gestart.
Uit: Het display blijft verlicht.

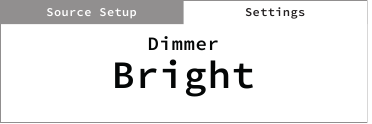

DIMMER

De DIMMER-functie maakt het mogelijk om de helderheid van het display op het voorpaneel aan te passen.
Bright: Bovengemiddeld niveau van displayhelderheid.
Normal: Normaal niveau van displayhelderheid.
Dim: Onder normaal niveau of dimmer dan normale displayhelderheid.

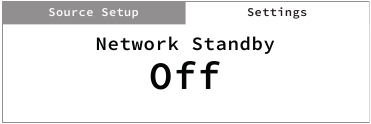

NETWERKSTAND-BY

De netwerkstand-by-modus houdt de netwerkverbinding in stand-by-modus met een verlaagd systeemprestatiesniveau.
Aan: De netwerkverbinding wordt in stand-by-modus gehouden.
Uit: De netwerkverbinding wordt in stand-by-modus verbroken.

Raadpleeg ook de onderstaande tabel over "BEDRIJFSMODUS TRIGGERPUNTEN".

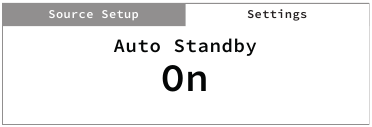

AUTOMATISCHE STAND-BY

De functie Automatische stand-by is een integraal onderdeel van C 368 dat voldoet aan de Europese ecodesign-voorschriften. De C 368 kan zo worden ingesteld dat hij automatisch in de stand-by-modus gaat als er binnen 20 minuten geen interactie met de gebruikersinterface is en er geen actieve broninvoer is.

AAN

C 368 schakelt over naar de stand-by-modus met het laagste stroomverbruik (minder dan 0,5 W) als er binnen 20 minuten geen interactie met de gebruikersinterface is en er geen actieve broninvoer is.

UIT

C 368 blijft in de bedieningsmodus, zelfs als er binnen 20 minuten geen interactie met de gebruikersinterface is en er geen actieve bron is.

Raadpleeg ook de onderstaande tabel over "BEDRIJFSMODUS TRIGGERPUNTEN".

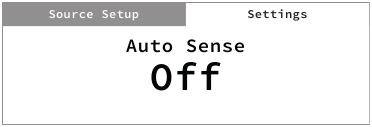

AUTO SENSE

De Auto Sense-functie stelt de C 368 in staat om uit de stand-by modus te ontwaken wanneer deze wordt geactiveerd door een via het netwerk verbonden app of een actieve broningang.

Het apparaat ontwaakt uit de stand-by modus wanneer het wordt geactiveerd door een via het netwerk verbonden app of een actieve broningang.
Met uitzondering van de analoge ingang, schakelt het apparaat over naar de bron die het apparaat naar de werkingsmodus heeft geactiveerd.
Wanneer het apparaat wordt geactiveerd door een actieve analoge ingang, schakelt het apparaat altijd over naar Line 1.

OFF

Het apparaat blijft in de stand-by modus, zelfs als het wordt geactiveerd door een via het netwerk verbonden app of een actieve broningang.

Raadpleeg ook de onderstaande tabel over "OPERATING MODE TRIGGER POINTS".

OPERATING MODE TRIGGER POINTS

INSTELLINGEN	TRIGGER WERKINGSMODUS
Auto Standby: Aan Netwerk Standby: Aan Auto Sense: Aan	Het apparaat schakelt terug naar de werkingsmodus door de activiteit in de via het netwerk verbonden app te hervatten. een actieve broningang. op de Standby-knop op het voorpaneel of de [ON]-knop van de SR 9-afstandsbediening te drukken.
Auto Standby: Aan Netwerk Standby: Uit Auto Sense: Aan	Het apparaat schakelt terug naar de werkingsmodus door een actieve broningang. op de Standby-knop op het voorpaneel of de [ON]-knop van de SR 9-afstandsbediening te drukken.
Auto Standby: Aan Netwerk Standby: Aan/Uit Auto Sense: Uit	Het apparaat blijft in de stand-by modus, zelfs als het wordt geactiveerd door een via het netwerk verbonden app of een actieve broningang. Het apparaat kan alleen worden teruggeschakeld naar de werkingsmodus door op de Standby-knop op het voorpaneel of de [ON]-knop van de SR 9-afstandsbediening te drukken.

IR-KANAAL

De C 368 kan via een alternatief IR-kanaal werken. Dit is handig als u twee NAD-producten hebt die kunnen worden bediend met vergelijkbare afstandsbedieningscommando's. Met een alternatief IR-kanaal kunnen twee verschillende NAD-producten onafhankelijk van elkaar in dezelfde zone worden bediend door elk op een ander IR-kanaal in te stellen.

IR-kanaaltoewijzing
De C 368 en de SR 9-afstandsbediening moeten op hetzelfde kanaal worden ingesteld.

Het IR-kanaal wijzigen op de C 368
Gebruik in het IR-kanaalmenu de [a/s] om door Kanaal 0 tot Kanaal 3 te selecteren. Druk op [ENTER] om de gewenste IR-kanaalinstelling te selecteren. Het IR-kanaal van de C 368 staat standaard op Kanaal 0.

Het IR-kanaal wijzigen op de SR 9-afstandsbediening

Voeg een kanaalnummer toe voor de bibliotheekcode. Voor SR 9 is de bibliotheekcode "10" de standaardbibliotheektabel voor het "AMP"-apparaat. Om deze "AMP"-bibliotheektabel voor Kanaal 0 te selecteren, behoudt u de bibliotheekcode "10" (of "010").
Als u de "AMP"-bibliotheektabel op "Kanaal 1" wilt laden, plaatst u de bibliotheekcode met "1" om de associatie met "Kanaal 1" aan te geven. Laad vervolgens de "AMP"-bibliotheektabel met de code "110". Herhaal hetzelfde voor MP (130) en TUNER (140).

VOORBEELDCONFIGURATIE VAN TWEE NAD-PRODUCTEN IN DEZELFDE ZONE
NAD C 368 en NAD C 390DD staan beide standaard op Kanaal 0. Als de [OFF]-knop wordt ingedrukt op de SR 9-afstandsbediening (of AVR 4-afstandsbediening voor de C 390DD), gaan beide producten naar de stand-by modus. Druk op [ON] en beide producten worden vanuit de stand-by modus ingeschakeld.

Om te voorkomen dat beide producten tegelijkertijd in en uit de stand-by modus gaan samen met andere algemene commando's, stelt u elk op een ander IR-kanaal in. In deze configuratie houden we C 390DD en AVR 4-afstandsbediening standaard op "Kanaal 0". Wat betreft C 368, we wijzen deze toe aan "Kanaal 1"; hetzelfde geldt voor SR 9.

Stel C 368 en SR 9 in op "Kanaal 1" via de volgende procedure.

C 368
Gebruik in het "IR-kanaal"-menu de [a/s] om naar de instelling "Kanaal 1" te gaan. Druk op [ENTER] om "Kanaal 1" te selecteren.

SR 9

Houd [AMP] ingedrukt in het gedeelte APPARAATSELECTOR van de SR 9.
Terwijl u de apparaatknop [AMP] ingedrukt houdt, drukt u op "1", "1" en "0" met de numerieke knoppen van de SR 9.
Druk op [ENTER] terwijl u de apparaatknop [AMP] nog steeds ingedrukt houdt. De AMP-apparaatselector knippert eenmaal om aan te geven dat de bibliotheekinvoer succesvol is.

Met zowel C 368 als SR 9 ingesteld op "Kanaal 1", kan de C 368 nu op afstand worden bediend, onafhankelijk van de C 390DD.

OPMERKING
Het uitvoeren van een fabrieksreset voor C368 of SR 9 herstelt hun respectievelijke IR-kanaalinstelling naar "Kanaal 0".

IR-LEERAPPARAAT

Het IR-leerapparaat stelt elke niet-NAD-afstandsbediening in staat om AMP- en BluOS-basisafstandsbedieningscodes te leren. Met de geleerde codes kan de geconfigureerde niet-NAD-afstandsbediening nu worden gebruikt om de C 368 te bedienen.

AFSTANDSBEDIENING CODES LEREN

Ga naar het menu IR-leerapparaat. Selecteer AMP of BluOS.
Selecteer AMP en de eerste Amp-leertoets verschijnt – VOLUME OMHOOG.
Druk op ENTER om VOLUME OMHOOG (VOLUME OMHOOG) te selecteren en de leermodus te starten.
Richt of wijs de niet-NAD-afstandsbediening op de IR-sensor in het voorpaneel. Druk vervolgens op de gewenste knop op de niet-NAD-afstandsbediening waar VOLUME OMHOOG (VOLUME OMHOOG) wordt geleerd. Na het indrukken van de aangewezen knop, verandert het display in "Geleerd".
"VOLUME OMHOOG" (VOLUME OMHOOG) is nu geleerd in de aangewezen knop. Herhaal hetzelfde voor de andere te leren codes. Dezelfde procedure geldt voor BluOS-leren.

BT-WERKMODUS

De Bluetooth (BT) Werkmodus definieert de twee rollen van de C 368 als een Bluetooth-sink of een Bluetooth-bron.
Sink: Audiostream wordt ontvangen van een bron in dezelfde Bluetooth-netwerkomgeving.
Source: Audio wordt gestreamd of verzonden naar een ander apparaat (Sink) in dezelfde Bluetooth-netwerkomgeving.

C368 ALS BLUETOOTH-SINK

Stel "BT-Werkmodus" in op "Sink". Start het koppelen van uw Bluetooth-apparaat met C 368 door de onderstaande procedure te volgen.

Zorg ervoor dat de Bluetooth-antenne is aangesloten op de BT-antenneaansluiting op het achterpaneel.
Selecteer "Bluetooth" als bron. Het display toont "Vindbaar".
Ga met uw iOS- of Android-apparaat naar Instellingen – Bluetooth en scan vervolgens naar Bluetooth-apparaten.
In de modus "Vindbaar" wordt de unieke apparaat-ID van uw C 368 vermeld of selecteerbaar in de apparatenlijst van uw Bluetooth-instellingen. Koppel of verbind uw C 368 en Bluetooth-apparaat.
Na succesvolle koppeling van uw Bluetooth-apparaat en de C 368, verandert het display in "Verbonden" en vervolgens in "Afspelen" wanneer muziek wordt afgespeeld vanaf uw Bluetooth-apparaat.

OPMERKINGEN OVER BLUETOOTH-SINKINSTELLINGEN

Als u de Bluetooth-verbinding van uw Bluetooth-apparaat uitschakelt (niet "ontkoppelen" of verbroken), verandert het display in "Verbindbaar". Wanneer u uw Bluetooth-apparaat weer inschakelt, blijft het display "Verbindbaar".
"Verbindbaar" betekent dat alleen hetzelfde of het huidige Bluetooth-apparaat verbinding kan maken met uw C 368. Dit voorkomt dat andere Bluetooth-apparaten verbinding maken met uw C 368, tenzij het huidige Bluetooth-apparaat is ontkoppeld of verbroken.
Selecteer opnieuw de unieke apparaat-ID van uw C 368 in de apparatenlijst van het huidige Bluetooth-apparaat en de verbinding wordt weer hervat (Verbonden) en het afspelen kan ook worden hervat.
Om andere apparaten verbinding te laten maken met uw C 368, zelfs als het huidige Bluetooth-apparaat niet is ontkoppeld of verbroken, houdt u de [ENTER]-knop ingedrukt totdat het display verandert van "Verbindbaar" in "Vindbaar". Elk Bluetooth-apparaat kan vervolgens de unieke apparaat-ID van uw C 368 selecteren en verbinden/koppelen.

Er kunnen gevallen zijn waarin uw Android- of iOS Bluetooth-apparaat niet meer kan worden gevonden, geen verbinding meer kan maken of andere soortgelijke incidenten met verbreken/verbinden na "Ontkoppelen", "Verbinding verbreken" of "Apparaat vergeten". Los dit soort voorvallen op door het volgende te ondernemen

Houd de [ENTER]-knop ingedrukt totdat het display verandert van "Verbindbaar" in "Vindbaar". Uw Bluetooth-apparaat en andere apparaten zouden dan de unieke apparaat-ID van uw C 368 moeten kunnen selecteren en verbinden/koppelen.

C368 ALS BLUETOOTH-BRON

Stel "BT-Werkmodus" in op "Bron". Zorg ervoor dat de Bluetooth-antenne is aangesloten op de BT-antenneaansluiting op het achterpaneel.

Selecteer "Bluetooth" als bron. Het display kan een van de volgende opties weergeven

Verbindbaar/Vindbaar: De C 368 staat open voor verbinding of koppeling met andere bronapparaten binnen dezelfde Bluetooth-netwerkomgeving. Standaard worden er geen verbindbare of vindbare Bluetooth-apparaten weergegeven, omdat het apparaat nog niet naar de "Inquiring"-modus is gegaan.
Houd de ENTER-knop ingedrukt om het apparaat in de "Inquiring"-modus te zetten. Het apparaat zoekt naar beschikbare Bluetooth-apparaten binnen dezelfde Bluetooth-netwerkomgeving.
Schakel a of s om door beschikbare Bluetooth-bronnen te selecteren.
Maak verbinding met uw favoriete Bluetooth-apparaat door nogmaals op ENTER te drukken.
Als u de verbinding met het huidige Bluetooth-apparaat wilt verbreken, drukt u nogmaals op ENTER. Het apparaat schakelt terug naar de "Verbindbaar..."-modus met doorzoekbare/verbindbare Bluetooth-apparaten die nu worden weergegeven.
Herhaal de bovenstaande stappen 3 en 4 om een ander Bluetooth-apparaat te selecteren en verbinding mee te maken.
Nadat u zich op een Bluetooth-bronapparaat hebt gevestigd, schakelt u een BRON s om de bronmedia te selecteren die u naar het verbonden Bluetooth-apparaat wilt streamen. Als u bijvoorbeeld audio van LINE 1 wilt streamen, selecteert u LINE 1 als de actieve bron.

VOLUMEWEERGAVEMODUS

De Volumeweergavemodus biedt de gebruiker twee opties om het volumeniveau weer te geven. Gebruik a of s om te selecteren tussen de volumeweergavemodus "Decibel" en "Procent".

FIRMWAREVERSIE

Details van de firmwareversie van Main (MCU), VFD (display) en BT (Bluetooth) worden weergegeven. "x.xx" hierboven staat voor het versienummer van het betreffende firmware-item.

FIRMWARE-UPGRADE

Selecteer Firmware-upgrade om VFD-upgrade of BT-upgrade te starten. Selecteer in elke upgrademodus "Ja" om het upgradeproces te starten of "Nee" om de huidige firmware te behouden.

MDC-KAARTUPGRADE

MDC-KAARTUPGRADE identificeert en toont de MDC-modules die zijn geïnstalleerd in de MDC-slots op het achterpaneel.

Een software-upgrade van een geïnstalleerde MDC-module zoals de DD USB 2.0 kan worden gestart via het menu MDC-kaartupgrade. Upgrade de geïnstalleerde DD USB 2.0 door te voldoen aan de DD USB 2.0-software-upgrade-richtlijn die bij het software-upgradebestand wordt geleverd.

OPMERKING
Een geïnstalleerde MDC BluOS-module kan niet in dit menu worden geüpgraded. De MDC BluOS-module-upgrade kan worden gefaciliteerd via de BluOS-app of het menu "BluOS Setup".

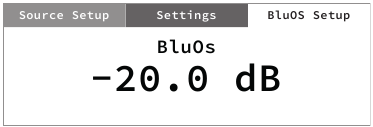

BLUOS INSTELLING

"BluOS Setup" (BluOS-instelling) wordt beschikbaar als een van de hoofdmenu-items wanneer een optionele MDC BluOS-module is geïnstalleerd in een van de MDC-slots op het achterpaneel. Hieronder volgen de menu-opties van BluOS Setup.

De menu-opties van BluOS Setup kunnen alleen worden geconfigureerd in de BluOS-bronmodus. Bij andere bronnen kunnen de menu-opties van BluOS Setup alleen worden bekeken, maar niet worden geconfigureerd.

INFO

Toon het MAC-adres, IP-adres, de BluOS-versie en andere gerelateerde informatie over de geïnstalleerde MDC BluOS-module.

BluOS HERSTARTEN

Yes (Ja): Start de MDC BluOS-module opnieuw op.
No (Nee): Behoud de huidige instellingen.

Er zijn twee opties voor het servicemenu: BluOS Upgrade en BluOS Service.

BluOS Upgrade
Zorg ervoor dat de MDC BluOS bekabeld of draadloos is verbonden.
Yes (Ja): Start de BluOS-upgrademodus. De updatemodus wordt automatisch uitgevoerd.
No (Nee): Behoud de huidige instellingen.

BluOS Service
Alleen gebruiken voor onderhoudsdoeleinden. Dit is een functie die normaal gesproken wordt geassocieerd met en gecoördineerd met geautoriseerd servicepersoneel.
Yes (Ja): Activeer de servicemodus. Dit moet worden gecoördineerd of uitgevoerd door geautoriseerd servicepersoneel.
No (Nee): Behoud de huidige instellingen.

BluOS RESETTEN

Start het herstel van de MDC BluOS naar de fabrieksinstellingen.
Yes (Ja): Start het terugzetten naar de fabrieksinstellingen.
No (Nee): Behoud de huidige instellingen.

SPECIFICATIES

Alle specificaties zijn gemeten volgens de IHF 202 CEA 490-AR-2008 norm. THD is gemeten met behulp van een AP AUX 0025 passief filter en een AES 17 actief filter.

VOORVERSTERKERSECTIE
LIJNINGANG, PRE OUT
THD (20 Hz – 20 kHz)	<0.005% bij 2 V uitgang
Signaal-ruisverhouding	>106 dB (IHF; A-gewogen, ref. 500 mV uitgang, unity gain)
Kanaalscheiding	>80 dB (1 kHz) >70 dB (10 kHz)
Ingangsimpedantie (R en C)	22 kohm + 100 pF
Maximaal ingangssignaal	>4.5 Vrms (ref. 0.1% THD)
Uitgangsimpedantie	Bron Z + 240 ohm
Ingangsgevoeligheid	93 mV (ref. 500 mV uitgang, Volume maximum)
Frequentiebereik	±0.3 dB (20 Hz - 20 kHz)
Maximale spanning uitgang -IHF belasting	>4.5 V (ref. 0.1% THD)
Toonregeling	Treble: ±7.0 dB bij 20 kHz Bass: ±7.0dB bij 60 Hz Balance: -10dB
PHONO INGANG, PRE OUT
THD (20 Hz – 20 kHz)	<0.01% bij 2 V uitgang
Signaal-ruisverhouding	>84 dB (200 ohm bron; A-gewogen, ref. 500 mV uitgang) >76 dB (MM cartridge bron, IHF; A-gewogen, ref. 500 mV uitgang)
Ingangsgevoeligheid	1.44 mV (ref. 500 mV uitgang, Volume maximum)
Frequentiebereik	±0.3 dB (20 Hz - 20 kHz)
Maximaal ingangssignaal bij 1kHz	>80 mVrms (ref. 0.1% THD)
LIJNINGANG, KOPTELEFOONUITGANG
THD (20 Hz – 20 kHz)	<0.005% bij 1V uitgang
Signaal-ruisverhouding	>110 dB (32 ohm belasting; A-WTD, ref. 2V uitgang, unity gain
Frequentiebereik	±0.3 dB (20 Hz - 20 kHz)
Kanaalscheiding	>60 dB bij 1kHz
Uitgangsimpedantie	6 ohm
ALGEMENE SPECIFICATIES
LIJN IN, LUIDSPREKERUITGANG
Continu uitgangsvermogen in 8 ohm en 4 ohm	80W (ref. 20 Hz-20 kHz bij nominale THD, beide kanalen aangestuurd)
Continu uitgangsvermogen in 8 ohm (Brugmodus)	300W (ref. 20 Hz – 20 kHz bij THD 0.03%)
THD (20 Hz – 20 kHz)	<0.03% (250 mW tot 80 W, 8 ohm en 4 ohm)
Signaal-ruisverhouding	>98 dB (A-gewogen, 500 mV ingang, ref. 1 W uitgang in 8 ohm)
Clipping power	>95 W (bij 1 kHz 0.1% THD)
Clipping power (Brugmodus)	>315 W (bij 1 kHz 0.1% THD)
IHF dynamisch vermogen	8 ohm: 120 W 4 ohm: 200 W 2 ohm: 250 W
IHF dynamisch vermogen (Brugmodus)	8 ohm: 500 W 4 ohm: 560 W
Piek uitgangsstroom	>20 A (in 1 ohm, 1 ms)
Dempingsfactor	>300 (ref. 8 ohm, 20Hz tot 6.5kHz)
Frequentiebereik	±0.3 dB (20 Hz - 20 kHz)
Kanaalscheiding	>75 dB (1 kHz) >70 dB (10 kHz)
Ingangsgevoeligheid (voor 80 W in 8 ohm)	Line In: 470 mV Digital In: 21% FS
Ondersteunt bitsnelheid/samplefrequentie	tot 24 bit/192 kHz
Stand-by vermogen	<0.5 W
Frequentieband	2.402G- 2.480G
Maximaal zendvermogen(dBm)	7 dBm ± 2 dBm
AFMETINGEN EN GEWICHT
Bruto afmetingen (B x H x D)	435 x 100 x 390 mm 17 ¹/₈ x 3 ¹⁵/₁₆ x 15 ³/₈ inches
Netto gewicht	7.8 kg (17.2 lbs)
Verzendgewicht	10.1 kg (22.3 lbs)

* - Bruto afmeting is inclusief voeten, volumeknop en verlengde aansluitingen op het achterpaneel.

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Voor bijgewerkte documentatie en functies kunt u www.NADelectronics.com raadplegen voor de meest recente informatie over C368.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NAD C368 - Handleiding voor hybride digitale DAC-versterker
