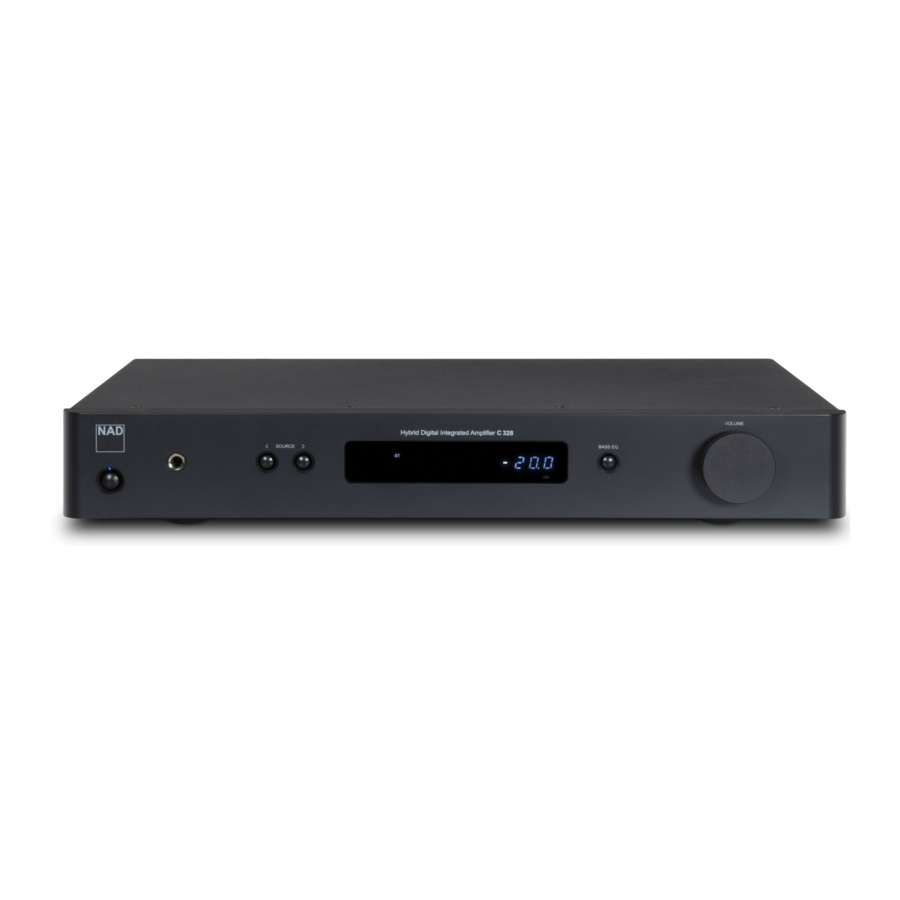

NAD C328 - Handleiding hybride digitale geïntegreerde versterker

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees de instructies - Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het product wordt bediend.
2. Bewaar de instructies - De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
3. Neem waarschuwingen in acht - Alle waarschuwingen op het product en in de bedieningsinstructies moeten in acht worden genomen.
4. Volg de instructies - Alle bedienings- en gebruiksinstructies moeten worden opgevolgd.
5. Reiniging - Haal de stekker van dit product uit het stopcontact voordat u het reinigt. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen. Gebruik een vochtige doek om te reinigen.
6. Hulpstukken - Gebruik geen hulpstukken die niet door de fabrikant van het product worden aanbevolen, omdat deze gevaar kunnen opleveren.
7. Water en vocht - Gebruik dit product niet in de buurt van water, bijvoorbeeld in de buurt van een badkuip, wasbak, aanrecht of wasmachine; in een natte kelder; of in de buurt van een zwembad; en dergelijke.
8. Accessoires - Plaats dit product niet op een onstabiele wagen, standaard, statief, beugel of tafel. Het product kan vallen, waardoor een kind of volwassene ernstig letsel kan oplopen en het product ernstig kan worden beschadigd. Gebruik het product alleen met een wagen, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of die samen met het product wordt verkocht. Elke montage van het product moet de instructies van de fabrikant volgen en gebruikmaken van een montageaccessoire dat door de fabrikant wordt aanbevolen.
9. Wagen - Een product- en wagencombinatie moet voorzichtig worden verplaatst. Snel stoppen, overmatige kracht en oneffen oppervlakken kunnen ertoe leiden dat de product- en wagencombinatie omvalt.
10. Ventilatie - Sleuven en openingen in de behuizing zijn voorzien voor ventilatie om een betrouwbare werking van het product te garanderen en het te beschermen tegen oververhitting. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, vloerkleed of ander soortgelijk oppervlak te plaatsen. Dit product mag niet in een ingebouwde installatie, zoals een boekenkast of rek, worden geplaatst, tenzij er voldoende ventilatie is of de instructies van de fabrikant zijn opgevolgd.
11. Stroombronnen - Dit product mag alleen worden gebruikt met het type stroombron dat op het markeringslabel staat aangegeven en moet worden aangesloten op een stopcontact met een beschermende aardverbinding. Als u niet zeker bent van het type stroomvoorziening in uw huis, neem dan contact op met uw productdealer of het plaatselijke energiebedrijf.
12. Bescherming van het netsnoer - Netsnoeren moeten zo worden geleid dat er niet op kan worden gelopen of dat ze niet bekneld kunnen raken door voorwerpen die erop of ertegenaan worden geplaatst, waarbij bijzondere aandacht moet worden besteed aan snoeren bij stekkers, contactdozen en het punt waar ze uit het product komen.
13. Netsnoer - Wanneer de netstekker of een apparaatkoppeling wordt gebruikt als de ontkoppelingsvoorziening, moet de ontkoppelingsvoorziening gemakkelijk bedienbaar blijven.
14. Aarding van de buitenantenne - Als een buitenantenne of kabelsysteem op het product is aangesloten, zorg er dan voor dat de antenne of het kabelsysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische elektriciteit. Artikel 810 van de National Electrical Code, ANSI/NFPA 70, geeft informatie met betrekking tot de juiste aarding van de mast en de ondersteunende structuur, de aarding van de toevoerdraad naar een antenne-ontladingseenheid, de grootte van de aardgeleiders, de locatie van de antenne-ontladingseenheid, de aansluiting op aardelektroden en de vereisten voor de aardelektrode.
    OPMERKING VOOR DE INSTALLATEUR VAN EEN CATV-SYSTEEM
    Deze herinnering is bedoeld om de aandacht van de installateur van het CATV-systeem te vestigen op sectie 820-40 van de NEC, die richtlijnen geeft voor een juiste aarding en in het bijzonder specificeert dat de kabelaarde moet worden aangesloten op het aardingssysteem van het gebouw, zo dicht mogelijk bij het punt waar de kabel binnenkomt.

15. Bliksem - Voor extra bescherming van dit product tijdens een onweersbui, of wanneer het gedurende lange tijd onbeheerd en ongebruikt wordt achtergelaten, haalt u de stekker uit het stopcontact en koppelt u de antenne of het kabelsysteem los. Dit voorkomt schade aan het product als gevolg van bliksem en stroompieken.
16. Elektriciteitsleidingen - Een buitenantennesysteem mag niet in de buurt van bovengrondse elektriciteitsleidingen of andere elektrische licht- of stroomcircuits worden geplaatst, of waar het in dergelijke elektriciteitsleidingen of circuits kan vallen. Bij het installeren van een buitenantennesysteem moet uiterste zorg worden besteed om te voorkomen dat u dergelijke elektriciteitsleidingen of circuits aanraakt, omdat contact ermee fataal kan zijn.
17. Overbelasting - Overbelast stopcontacten, verlengsnoeren of geïntegreerde contactdozen niet, omdat dit kan leiden tot brand of elektrische schokken.
18. Vlammen - Er mogen geen open vlammen, zoals brandende kaarsen, op het product worden geplaatst.
19. Binnendringen van voorwerpen en vloeistoffen - Steek nooit voorwerpen van welke aard dan ook in dit product via openingen, omdat deze gevaarlijke spanningpunten kunnen raken of onderdelen kunnen kortsluiten, wat kan leiden tot brand of elektrische schokken. Mors nooit vloeistoffen van welke aard dan ook op het product.
20. Koptelefoons - Overmatige geluidsdruk van oortelefoons en koptelefoons kan gehoorverlies veroorzaken.
21. Schade die service vereist - Haal de stekker van dit product uit het stopcontact en laat onder de volgende omstandigheden onderhoud uitvoeren door gekwalificeerd onderhoudspersoneel:
    1. Wanneer het netsnoer of de stekker is beschadigd.
    2. Als er vloeistof is gemorst of er voorwerpen in het product zijn gevallen.
    3. Als het product is blootgesteld aan regen of water.
    4. Als het product niet normaal werkt door de bedieningsinstructies te volgen. Pas alleen de bedieningselementen aan die in de bedieningsinstructies worden beschreven, omdat een onjuiste aanpassing van andere bedieningselementen schade kan veroorzaken en vaak uitgebreide werkzaamheden door een gekwalificeerde technicus vereist om het product weer normaal te laten werken.
    5. Als het product is gevallen of op enigerlei wijze is beschadigd.
    6. Wanneer het product een duidelijke verandering in prestaties vertoont - dit duidt op de noodzaak van service.
22. Vervangingsonderdelen - Wanneer vervangingsonderdelen nodig zijn, moet u ervoor zorgen dat de servicetechnicus vervangingsonderdelen heeft gebruikt die door de fabrikant zijn gespecificeerd of die dezelfde eigenschappen hebben als het originele onderdeel. Ongeautoriseerde vervangingen kunnen leiden tot brand, elektrische schokken of andere gevaren.
23. Batterijverwijdering - Bij het verwijderen van gebruikte batterijen dient u de overheidsvoorschriften of de regels van de openbare milieuvoorlichting in uw land of regio na te leven.
24. Veiligheidscontrole - Vraag de servicetechnicus na voltooiing van onderhoud of reparaties aan dit product om veiligheidscontroles uit te voeren om vast te stellen dat het product in de juiste bedrijfsconditie verkeert.
25. Wand- of plafondmontage - Het product mag alleen aan een wand of plafond worden gemonteerd zoals aanbevolen door de fabrikant.

De bliksemflits met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING NIET VERWIJDEREN (OF DE ACHTERKANT). GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT HET ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL

DE APPARATUUR MOET WORDEN AANGESLOTEN OP EEN GEAARD STOPCONTACT.

VOORZICHTIGHEID MET BETREKKING TOT DE PLAATSING

Om een goede ventilatie te behouden, dient u een ruimte rond het apparaat vrij te laten (vanaf de grootste buitenafmetingen inclusief uitsteeksels) die gelijk is aan of groter is dan hieronder wordt weergegeven.
Linker- en rechterpaneel: 10 cm
Achterpaneel: 10 cm
Bovenpaneel: 10 cm

VOORZICHTIG

• Wijzigingen of aanpassingen aan deze apparatuur die niet uitdrukkelijk zijn goedgekeurd door NAD Electronics voor naleving, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.
• Om elektrische schokken te voorkomen, brengt u het brede blad van de stekker in lijn met de brede sleuf en steekt u de stekker volledig in het stopcontact.
• Explosiegevaar als de batterij onjuist wordt vervangen. Vervang de batterij alleen door hetzelfde of een gelijkwaardig type.
• Een apparaat met een beschermende aardaansluiting moet worden aangesloten op een stopcontact met een beschermende aardaansluiting.

WAARSCHUWING

• Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.
• Het apparaat mag niet worden blootgesteld aan druppels of spatten en er mogen geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
• De netstekker wordt gebruikt als ontkoppelingsvoorziening en moet tijdens het beoogde gebruik gemakkelijk bedienbaar blijven. Om het apparaat volledig van het net te ontkoppelen, moet de netstekker volledig uit het stopcontact worden verwijderd.
• De batterij mag niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.

RAADPLEEG BIJ TWIJFEL EEN BEVOEGD ELEKTRICIEN.

Dit product is vervaardigd in overeenstemming met de eisen inzake radio-interferentie van EEG-RICHTLIJN 2004/108/EG.

INLEIDING

WAT ZIT ER IN DE DOOS

Bij uw C 328 vindt u

• Twee afneembare netsnoeren
• AMP 3-afstandsbediening met 3V CR2025-batterij
• Bluetooth-antenne
• Snelstartgids

BEWAAR DE VERPAKKING

Bewaar de doos en alle verpakkingsmaterialen waarin uw C 328 is geleverd. Mocht u verhuizen of uw C 328 moeten vervoeren, dan is dit de veiligste container om dat te doen. We hebben te veel verder perfecte componenten beschadigd zien raken tijdens het transport bij gebrek aan een goede verzenddoos, dus bewaar die doos!

EEN LOCATIE KIEZEN

Kies een locatie die goed geventileerd is (met minstens enkele centimeters aan beide zijden en achterkant), en die een duidelijk zicht biedt, binnen 25 voet / 8 meter, tussen het voorpaneel van de C 328 en uw primaire luister-/kijkpositie - dit zorgt voor een betrouwbare communicatie met de infraroodafstandsbediening. De C 328 genereert een bescheiden hoeveelheid warmte, maar niets dat aangrenzende componenten zou moeten storen.

C 328 TERUGZETTEN NAAR DE FABRIEKSINSTELLINGEN

Houd de SOURCE s-knop op het voorpaneel ingedrukt totdat op het display "C3" wordt weergegeven. Laat de SOURCE s-knop los om het herstel van de C 328 naar de fabrieksinstellingen te voltooien.

Wanneer u uw C 328 terugzet naar de fabrieksinstellingen, worden alle instellingen of configuraties die u hebt ingesteld ook opnieuw ingesteld of verwijderd.

IDENTIFICATIE VAN BEDIENINGSELEMENTEN

VOORPANEEL

1. STAND-BYKNOP
   • Druk op de Stand-byknop om de C 328 vanuit de stand-bymodus in te schakelen. Wanneer de C 328 vanuit de stand-bymodus wordt ingeschakeld, verandert deze indicator van kleur van amber naar rood en ten slotte naar blauw om de werkmodus aan te geven.
   • Als u nogmaals op de Stand-byknop drukt, schakelt de C 328 terug naar de stand-bymodus. De aan/uit-indicator verandert in amberkleur.
   • De Stand-byknop kan de C 328 niet activeren als de AAN/UIT-schakelaar op het achterpaneel is uitgeschakeld.

     Om de Stand-byknop te activeren, moet het volgende gebeuren:
   1. Het meegeleverde netsnoer van de C 328 moet op een stroombron zijn aangesloten.
   2. De AAN/UIT-schakelaar op het achterpaneel moet op AAN staan.

2. AAN/UIT-INDICATOR
   • Deze indicator is amberkleurig wanneer de C 328 in de stand-bymodus staat.
   • Wanneer de C 328 vanuit de stand-bymodus wordt ingeschakeld, verandert deze indicator van kleur van amber naar rood en ten slotte naar blauw om de werkmodus aan te geven.

3. HOOFDTELEFOON
   • Er is een 1/4" stereo-jackaansluiting voorzien voor het beluisteren via een hoofdtelefoon en deze werkt met conventionele hoofdtelefoons van elke impedantie.
   • Gebruik een geschikte adapter om hoofdtelefoons aan te sluiten met andere soorten aansluitingen, zoals 3,5 mm "personal stereo"-stekkers.
4. < BRON >
   • Druk op < SOURCE > (BRON) of SOURCE s om Bronnen te selecteren.

5. DISPLAY
   • Toon visuele indicatoren van de bronnamen, Bass EQ en het volumeniveau.

6. AFSTANDSBEDIENINGSSENSOR
   • Richt de AMP 3-afstandsbediening op de afstandsbedieningssensor en druk op de knoppen.
   • Stel de afstandsbedieningssensor van de C 328 niet bloot aan een sterke lichtbron, zoals direct zonlicht of verlichting. Als u dit wel doet, kunt u de C 328 mogelijk niet bedienen met de afstandsbediening.
     Afstand: ongeveer 7 m (23 ft) van de voorkant van de afstandsbedieningssensor.
     Hoek: Ongeveer 30° in elke richting van de voorkant van de afstandsbedieningssensor.

7. BASS EQ
   • Bass EQ verhoogt de algehele basrespons met minstens 6 dB. "BASS EQ" brandt op het display wanneer BASS EQ is ingeschakeld.
   • Schakel om BASS EQ in of uit te schakelen.

8. VOLUME
   • De VOLUME-regelaar past de algehele luidheid aan van het signaal dat naar de luidsprekers en de hoofdtelefoon wordt gestuurd. De volumeregelaar wordt gekenmerkt door een perfecte signaaltracering en kanaalbalans. Het biedt een zeer lineaire en geluidsarme werking.
   • Draai met de klok mee om het volumeniveau te verhogen en tegen de klok in om het te verlagen.
   • Het standaard volumeniveau is -20dB.

ACHTERPANEEL

LET OP
Zorg ervoor dat de C 328 is uitgeschakeld of losgekoppeld van de hoofdvoeding voordat u aansluitingen maakt. Het is ook raadzaam om alle bijbehorende componenten uit te schakelen of los te koppelen tijdens het maken of verbreken van signaal- of AC-stroomaansluitingen.

1. BT-ANTENNE
   • Sluit de meegeleverde Bluetooth-antenne aan op de BT-antenneaansluiting.

2. AC-NETVOEDINGINGANG
   • De C 328 wordt geleverd met twee afzonderlijke netsnoeren. Selecteer het netsnoer dat geschikt is voor uw regio.
   • Voordat u de stekker op de netvoeding aansluit, moet u ervoor zorgen dat deze stevig is aangesloten op de AC-netvoedingingang van de C 328.
   • Koppel altijd de stekker van de netvoeding los van de netvoeding voordat u de kabel loskoppelt van de AC-netvoedingingang van de C 328.

3. ZEKERINGHOUDER
   • Alleen gekwalificeerde NAD-servicetechnici hebben toegang tot deze zekeringhouder. Het openen van deze zekeringhouder kan schade veroorzaken en de garantie van uw C 328 ongeldig maken.

4. STROOM
   • De AAN/UIT-schakelaar levert de hoofd-AC-netvoeding voor de C 328.
   • Wanneer de AAN/UIT-schakelaar in de AAN-stand staat, gaat de C 328 naar de stand-bymodus, zoals aangegeven door de amberkleurige status van de aan/uit-indicator op het voorpaneel.
   • Als u de C 328 gedurende langere tijd niet wilt gebruiken (zoals tijdens een vakantie), schakelt u de AAN/UIT-schakelaar uit.
   • Als de STROOM is uitgeschakeld, kunnen noch de Stand-byknop op het voorpaneel, noch de [ON]-knop van de AMP 3-afstandsbediening de C 328 activeren.

5. COAX 1-2, OPT 1-2
   • Sluit aan op de bijbehorende optische of coaxiale digitale uitgang van bronnen zoals cd- of BD/DVD-spelers, digitale kabelboxen, digitale tuners en andere toepasselijke componenten.

6. STREAMING
   • Ingang voor streamingapparaten op lijnniveau. Gebruik een dubbele RCA-naar-RCA-kabel om de linker en rechter "Audio Output" van het bronapparaat op deze ingang aan te sluiten.

7. TV
   • Ingang voor analoge audio-uitgang van een tv. Gebruik een dubbele RCA-naar-RCA-kabel om de linker en rechter "Audio Output" van het bronapparaat op deze ingang aan te sluiten.

8. PHONO
   • Ingang voor een Moving Magnet (MM) phono-element. Sluit de dubbele RCA-kabel van uw draaitafel op deze ingang aan als u een Moving Magnet-element gebruikt.

9. SUBW OUT
   • Gebruik een RCA-kabel om SUBW OUT aan te sluiten op de lage-niveau-ingang van een actieve subwoofer.
   • Lagefrequentie-informatie tot 100 Hz wordt naar de aangesloten subwoofer gestuurd.

10. AARDKLEMAANSLUITING
    • Zorg ervoor dat de C 328 is aangesloten op een geaard stopcontact.
    • Als een afzonderlijke aarding nodig is, gebruikt u deze aansluiting om uw C 328 te aarden. De C 328 kan worden geaard door een aardleiding of iets dergelijks op deze aansluiting aan te sluiten. Draai na het inbrengen de aansluiting vast om de kabel vast te zetten.

11. RS232
    • NAD is een gecertificeerde partner van AMX en Crestron en ondersteunt deze externe apparaten volledig. Raadpleeg de NAD-website voor informatie over de compatibiliteit van AMX en Crestron met NAD. Neem contact op met uw NAD-audiospecialist voor meer informatie.
    • Sluit deze interface aan met behulp van een seriële RS-232-kabel (niet meegeleverd) op een Windows-compatibele pc om de C 328 op afstand te bedienen via compatibele externe controllers.
    • Raadpleeg de NAD-website voor informatie over RS232 Protocol-documenten en het pc-interfaceprogramma.
    • Gebruik deze poort ook voor firmware-upgrades. Instructies over hoe u deze poort kunt gebruiken voor firmware-upgrades zijn opgenomen in de C 328-firmware-upgrade (indien van toepassing) procedure die beschikbaar is op de NAD-website.

12. LUIDSPREKERS
    • Sluit de rechterluidsprekeraansluitingen van de C 328 gemarkeerd met "R +" en "R-" aan op de overeenkomstige "+" en "-" aansluitingen van uw aangewezen rechterluidspreker. Herhaal hetzelfde voor de linkerluidsprekeraansluitingen van de C 328 en de overeenkomstige linkerluidspreker.
    • Controleer de luidsprekeraansluitingen voordat u de C 328 inschakelt.

• De blauwe aansluitingen mogen nooit op de aarde worden aangesloten.
• Sluit de blauwe aansluitingen nooit aan elkaar of op een gemeenschappelijk aardapparaat.
• Sluit de uitgang van deze versterker niet aan op een hoofdtelefoonadapter, luidsprekerschakelaar of een apparaat dat een gemeenschappelijke aarde gebruikt voor het linker- en rechterkanaal.

OPMERKINGEN

• Gebruik 16 gauge (American Wire Gauge of AWG) of lagere gevlochten draad. Aansluitingen op de C 328 kunnen worden gemaakt met banaanstekkers.
• Blanke draad of pinnen kunnen ook worden gebruikt door de plastic moer van de aansluiting los te draaien, een schone, nette aansluiting te maken en opnieuw vast te draaien. Om het risico op kortsluiting te minimaliseren, moet u ervoor zorgen dat slechts 1/2 inch blootliggende draad of pin wordt gebruikt om aan te sluiten en geen losse draden van de luidsprekerkabel.

AMP 3 AFSTANDSBEDIENING

1. ON: Schakel het apparaat in van de stand-bymodus naar de werkmodus.
   OFF: Schakel het apparaat over naar de stand-bymodus.

2. SOURCE /: Selecteer via broninvoerselecties.

3. DIM: Verlaag, schakel uit of verhoog het helderheidsniveau van het display.

4. MUTE: Schakel audio tijdelijk uit of herstel deze. De MUTE-modus wordt aangegeven door "- - - -" zoals weergegeven in het displayvenster. Draai aan de VOLUME-knop of druk op VOLUME / om de audio te herstellen.

5. VOLUME /: Verhoog of verlaag het luidheidsniveau.

6. BASS: Schakel de BASS EQ-functie AAN/UIT.

7. BLUETOOTH-AFSPEELBEDIENING (van toepassing op actieve Bluetooth-verbinding): Een of alle van de volgende functies zijn mogelijk van toepassing, afhankelijk van het Bluetooth-apparaat of de bron die wordt afgespeeld.
   : Start/pauzeer het afspelen.
   : Ga verder naar het volgende nummer.
   : Ga terug naar het vorige nummer.

BEDIENING

BLUETOOTH ALS BRON

Start het koppelen van uw Bluetooth-apparaat met de C 328 door de onderstaande procedure te volgen.

1. Zorg ervoor dat de Bluetooth-antenne is aangesloten op de BT-antenneaansluiting op het achterpaneel. Zorg er ook voor dat uw Bluetooth actief of ingeschakeld is.
2. Ga met uw iOS-, Android- of Bluetooth-apparaat naar Instellingen – Bluetooth en scan vervolgens naar Bluetooth-apparaten.
3. Selecteer de unieke apparaat-ID van uw C 328 tussen de beschikbare apparaten die in uw Bluetooth-instellingen worden vermeld. Koppel of verbind uw C 328 en Bluetooth-apparaat met elkaar.
4. Na succesvolle koppeling van uw Bluetooth-apparaat en de C 328 kunt u de muziekweergave vanaf uw Bluetooth-apparaat starten.

De display-indicator "BT" op het voorpaneel licht op wanneer muziek wordt gestreamd via een Bluetooth-verbinding.

BLUETOOTH-VERBINDING ONTKOPPELEN

Voer de onderstaande procedure uit om de Bluetooth-verbinding met de C 328 te ontkoppelen of te verbreken.

1. Houd in de werkmodus knop "4" van de AMP 3-afstandsbediening ingedrukt totdat "BT" begint te knipperen op het display van het voorpaneel.
2. Laat knop "4" los zodra "BT" drie keer knippert. De Bluetooth-verbinding is verbroken en is weer beschikbaar voor koppeling of verbinding.

AUTOMATISCHE STAND-BY

De functie Automatische Stand-by is een integraal onderdeel van de C 328 die voldoet aan de Europese ecodesign-voorschriften. De C 328 kan worden ingesteld om automatisch naar de stand-bymodus te gaan als er binnen 20 minuten geen interactie met de gebruikersinterface is of geen audio bij de huidige bron. Volg de onderstaande procedure om de automatische stand-bymodus in of uit te schakelen.

Automatische stand-bymodus in-/uitschakelen
Houd in de werkmodus tegelijkertijd de SOURCE s- en BASS EQ-knoppen ingedrukt totdat "ON" wordt weergegeven op het display van het voorpaneel. "ON" is de standaardinstelling voor de automatische stand-bymodus.
Herhaal hetzelfde om de automatische stand-bymodus uit te schakelen, maar deze keer moet het display "OFF" weergeven.

AUTOMATISCHE STAND-BYMODI
Er zijn twee soorten automatische stand-bymodi waarbij de automatische stand-by is ingesteld op AAN.

ECO-modus
ECO-modus activeren: Houd de Stand-byknop op het voorpaneel ingedrukt totdat de display "OFF" knipperend weergeeft. De C 328 gaat dan naar de ECO-automatische stand-bymodus.

• De ECO-stand-bymodus schakelt de C 328 over naar de stand-bymodus met het laagste stroomverbruik (minder dan 0,5 W).
• In de ECO-stand-bymodus kan de C 328 alleen via de volgende methode worden overgeschakeld naar de werkmodus.
  • Druk op de Stand-byknop op het voorpaneel of de [ON]-knop van de AMP 3-afstandsbediening.
  • Hervat de weergave van analoge of digitale bronnen.

Bedieningsmodus

• Als er binnen 20 minuten geen interactie met de gebruikersinterface is en geen actieve broninvoer, schakelt het apparaat over naar de stand-bymodus met een verminderd systeemprestatiesniveau (minder dan 2 W).
• De Bluetooth-verbinding wordt in de bedieningsmodus gehandhaafd.
• In de bedieningsmodus kan de C 328 met behulp van een van de volgende methoden terug worden geschakeld naar de werkmodus:
  • Hervat de weergave van analoge of digitale bronnen.
  • Speel een gekoppelde Bluetooth-bron af.
  • Draai aan de VOLUME-knop.
  • Druk op een van de SOURCE s- of BASS EQ-knoppen.
  • Druk op de Stand-byknop op het voorpaneel of de [ON]-knop van de AMP 3-afstandsbediening.

AUTOMATISCHE DETECTIE

De functie voor automatische detectie stelt de C 328 in staat om vanuit de stand-bymodus te ontwaken wanneer deze wordt geactiveerd door een actieve (digitale/analoge) audiobroninvoer.

Automatische detectiemodus in-/uitschakelen
Houd in de werkmodus de BASS EQ-knop ingedrukt totdat "A" (Aan) wordt weergegeven op het display van het voorpaneel.

Herhaal hetzelfde om de automatische detectiemodus uit te schakelen, maar deze keer moet het display "-" (Uit) weergeven.

A (Aan): Het apparaat ontwaakt vanuit de stand-bymodus wanneer het wordt geactiveerd door een actieve audiobroninvoer.
- (Uit): Het apparaat blijft in de stand-bymodus, zelfs als het wordt geactiveerd door een actieve audiobroninvoer.

Als de automatische detectiemodus is ingesteld op "Aan", kan het apparaat niet naar de stand-bymodus gaan zolang er een actieve audiobroninvoer is. Voer het volgende uit om het apparaat in staat te stellen naar de stand-bymodus te gaan met automatische detectie ingesteld op "A" (Aan).

• Sluit uw audiobroninvoer(en) af of pauzeer deze
• Stel de automatische detectie-instelling in op "-" (Uit)

INFRAROODLEREN

Infraroodleren (IR) stelt elke niet-NAD-afstandsbediening in staat om IR-afstandsbedieningscodes te leren. Met de geleerde codes kan de geconfigureerde niet-NAD-afstandsbediening worden gebruikt om de C 328 te bedienen. De IR-afstandsbedieningscodes zijn gebaseerd op de meegeleverde AMP 3-afstandsbediening.

HOE IR-AFSTANDSBEDIENINGSCODES TE LEREN

1. Houd tegelijkertijd de BASS EQ en de a SOURCE-knoppen op het voorpaneel ingedrukt totdat "F1" op het display van het voorpaneel verschijnt. De weergave van "F1" geeft aan dat het apparaat zich in de IR-leerstand bevindt.
2. Er kunnen in totaal twaalf IR-afstandsbedieningscodes worden geleerd. Deze codes worden gedefinieerd als "F1, F2....F12" en worden geïdentificeerd door hun toewijzing in de onderstaande AMP3-afstandsbedieningsindeling.

3. Gebruik de a SOURCE of SOURCE s op het voorpaneel om door F1, F2...F12 te bladeren.
4. Als u bijvoorbeeld "F5" (Volume omhoog) wilt leren, bladert u met a SOURCE of SOURCE s totdat "F5" wordt weergegeven op het display van het voorpaneel.
5. Druk op BASS EQ en "F5" begint te knipperen.
6. Terwijl u de niet-NAD-afstandsbediening op het display van het voorpaneel richt, drukt u op de overeenkomstige knop op de niet-NAD-afstandsbediening waar "F5" wordt geleerd. "F5" stopt met knipperen, blijft kortstondig continu branden en vervolgens wordt de volgende opdracht (F6) weergegeven. De continue "F5" geeft aan dat de "F5"-code al is geleerd door de niet-NAD-afstandsbediening.
7. Herhaal hetzelfde proces hierboven om andere IR-afstandsbedieningscodes te leren.
8. Om de geleerde IR-afstandsbedieningscodes op te slaan en tegelijkertijd de IR-leerstand te verlaten, houdt u de BASS EQ- en a SOURCE-knoppen op het voorpaneel ingedrukt totdat het display van het voorpaneel terugkeert naar de weergave van het volumeniveau.

SPECIFICATIES

Alle specificaties zijn gemeten volgens de IHF 202 CEA 490-AR-2008-standaard. THD wordt gemeten met behulp van AP AUX 0025 passief filter en AES 17 actief filter.

AUDIOSPECIFICATIES

ANALOGE INGANG/HOOFDTELEFOONUITGANG

ANALOGE INGANG/SUBWOOFERUITGANG

ANALOGE INGANG/LUIDSPREKERUITGANG

PHONO-INGANG/LUIDSPREKERUITGANG

THD (20 Hz – 20 kHz)	<0,03% (200 mW tot 40 W, 8 ohm en 4 ohm)
Signaal-ruisverhouding	>75 dB met IHF MM-cartridge (A-gewogen, ref. 5mV ingang, 1 kHz en 1W uitgang in 8 ohm)
Frequentierespons (RIAA-afwijking)	±0,3 dB (20 Hz - 20 kHz) Opmerking: De RIAA-respons is consistent met een pre-emphasis die wordt afgerold bij 50 kHz door een tweede-orde filter, zoals gebruikt in Neumann-snijmachines.
Kanaalscheiding	>80 dB (1 kHz, 8 ohm, 50 mV ingang, 13W uitgang) >60 dB (10 kHz, 8 ohm, 50 mV ingang, 13W uitgang)
Ingangsgevoeligheid (voor 40 W in 8 ohm)	3,6 mV

DIGITALE INGANG/LUIDSPREKERUITGANG

AFMETINGEN EN GEWICHT

* - Bruto afmeting is inclusief poten, volumeknop en verlengde aansluitingen op het achterpaneel.
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg www.NADelectronics.com voor de meest recente informatie over de C 328 voor bijgewerkte documentatie en functies.

FCC-VERKLARING

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangeraden de storing te proberen te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-tv-technicus voor hulp.

OPMERKINGEN OVER MILIEUBESCHERMING

Aan het einde van zijn levensduur mag dit product niet met het normale huisvuil worden afgevoerd, maar moet het worden ingeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Het symbool op het product, de gebruikershandleiding en de verpakking wijzen hierop.

De materialen kunnen worden hergebruikt in overeenstemming met hun markeringen. Door hergebruik, recycling van grondstoffen of andere vormen van recycling van oude producten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Uw plaatselijke administratiekantoor kan u adviseren over het verantwoordelijke afvalverwerkingspunt.

Referenties

• NAD Electronics | High Performance Hi-Fi and Home Theatre

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NAD C328 - Handleiding hybride digitale geïntegreerde versterker

Beschikbare talen
