NAD C328 - Handbuch für den Hybriden Digital-Vollverstärker

WICHTIGE SICHERHEITSHINWEISE

1. Anweisungen lesen - Alle Sicherheits- und Bedienungsanweisungen sollten vor Inbetriebnahme des Produkts gelesen werden.
2. Anweisungen aufbewahren - Die Sicherheits- und Bedienungsanweisungen sollten für zukünftige Bezugnahme aufbewahrt werden.
3. Warnungen beachten - Alle Warnungen auf dem Produkt und in der Bedienungsanleitung sollten beachtet werden.
4. Anweisungen befolgen - Alle Betriebs- und Gebrauchsanweisungen sollten befolgt werden.
5. Reinigung - Ziehen Sie vor der Reinigung den Netzstecker dieses Produkts aus der Steckdose. Verwenden Sie keine flüssigen oder Aerosolreiniger. Verwenden Sie ein feuchtes Tuch zur Reinigung.
6. Zubehör - Verwenden Sie kein Zubehör, das nicht vom Produkthersteller empfohlen wurde, da dies Gefahren verursachen kann.
7. Wasser und Feuchtigkeit - Verwenden Sie dieses Produkt nicht in der Nähe von Wasser – zum Beispiel in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle oder eines Waschbottichs; in einem feuchten Keller; oder in der Nähe eines Schwimmbeckens; und dergleichen.
8. Zubehör - Stellen Sie dieses Produkt nicht auf einen instabilen Wagen, Ständer, ein Stativ, eine Halterung oder einen Tisch. Das Produkt könnte herunterfallen und ernsthafte Verletzungen bei Kindern oder Erwachsenen sowie ernsthafte Schäden am Produkt verursachen. Verwenden Sie es nur mit einem vom Hersteller empfohlenen oder mit dem Produkt verkauften Wagen, Ständer, Stativ, Halterung oder Tisch. Jede Montage des Produkts sollte den Anweisungen des Herstellers folgen und ein vom Hersteller empfohlenes Montagezubehör verwenden.
9. Wagen - Eine Produkt- und Wagenkombination sollte vorsichtig bewegt werden. Schnelle Stopps, übermäßige Krafteinwirkung und unebene Oberflächen können dazu führen, dass die Produkt- und Wagenkombination umkippt.
10. Belüftung - Schlitze und Öffnungen im Gehäuse dienen der Belüftung, um einen zuverlässigen Betrieb des Produkts zu gewährleisten und es vor Überhitzung zu schützen. Diese Öffnungen dürfen nicht blockiert oder abgedeckt werden. Die Öffnungen sollten niemals blockiert werden, indem das Produkt auf ein Bett, Sofa, einen Teppich oder eine andere ähnliche Oberfläche gestellt wird. Dieses Produkt sollte nicht in einer Einbauinstallation wie einem Bücherregal oder Rack platziert werden, es sei denn, es ist eine ordnungsgemäße Belüftung gewährleistet oder die Anweisungen des Herstellers wurden befolgt.
11. Stromquellen - Dieses Produkt sollte nur mit der auf dem Kennzeichnungsschild angegebenen Stromquelle betrieben und an eine NETZsteckdose mit Schutzleiteranschluss angeschlossen werden. Wenn Sie sich bezüglich der Art der Stromversorgung in Ihrem Haus nicht sicher sind, wenden Sie sich an Ihren Produkthändler oder Ihr örtliches Elektrizitätsversorgungsunternehmen.
12. Netzkabelschutz - Netzkabel sollten so verlegt werden, dass nicht darauf getreten oder sie von Gegenständen eingeklemmt werden, die darauf oder dagegen gestellt werden, wobei besonderes Augenmerk auf die Kabel an Steckern, Mehrfachsteckdosen und dem Punkt, an dem sie das Produkt verlassen, zu legen ist.
13. Netzstecker - Wenn der Netzstecker oder eine Gerätesteckvorrichtung als Trennvorrichtung verwendet wird, muss die Trennvorrichtung leicht bedienbar bleiben.
14. Erdung der Außenantenne - Wenn eine Außenantenne oder ein Kabelsystem an das Produkt angeschlossen ist, stellen Sie sicher, dass die Antenne oder das Kabelsystem geerdet ist, um einen gewissen Schutz gegen Überspannungen und statische Aufladungen zu bieten. Artikel 810 des National Electrical Code, ANSI/NFPA 70, enthält Informationen zur ordnungsgemäßen Erdung des Mastes und der Tragkonstruktion, zur Erdung des Zuleitungskabels zu einer Antennenentladungseinheit, zur Größe der Erdungsleiter, zum Standort der Antennenentladungseinheit, zum Anschluss an Erdungselektroden und zu den Anforderungen an die Erdungselektrode.
    HINWEIS FÜR DEN CATV-SYSTEMINSTALLATEUR
    Dieser Hinweis soll die Aufmerksamkeit des CATV-Systeminstallateurs auf Abschnitt 820-40 des NEC lenken, der Richtlinien für eine ordnungsgemäße Erdung enthält und insbesondere vorschreibt, dass die Kabelerdung so nah wie möglich am Kabeleinführungspunkt mit dem Erdungssystem des Gebäudes verbunden werden muss.

15. Blitzschlag - Zum zusätzlichen Schutz dieses Produkts während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt und unbenutzt bleibt, ziehen Sie den Netzstecker aus der Steckdose und trennen Sie das Antennen- oder Kabelsystem. Dies verhindert Schäden am Produkt durch Blitzschlag und Überspannungen.
16. Stromleitungen - Ein Außenantennensystem sollte nicht in der Nähe von Freileitungen oder anderen elektrischen Licht- oder Stromkreisen platziert werden oder dort, wo es in solche Stromleitungen oder Schaltkreise fallen könnte. Bei der Installation eines Außenantennensystems ist äußerste Vorsicht geboten, um das Berühren solcher Stromleitungen oder Schaltkreise zu vermeiden, da der Kontakt tödlich sein könnte.
17. Überlastung - Überlasten Sie Wandsteckdosen, Verlängerungskabel oder integrierte Mehrfachsteckdosen nicht, da dies zu Brandgefahr oder Stromschlag führen kann.
18. Offene Flammen - Keine offenen Flammenquellen, wie brennende Kerzen, sollten auf dem Produkt platziert werden.
19. Eindringen von Gegenständen und Flüssigkeiten - Stecken Sie niemals Gegenstände jeglicher Art durch Öffnungen in dieses Produkt, da sie gefährliche Spannungspunkte berühren oder Teile kurzschließen könnten, was zu Brandgefahr oder Stromschlag führen könnte. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem Produkt.
20. Kopfhörer - Übermäßiger Schalldruck von Ohr- und Kopfhörern kann zu Hörverlust führen.
21. Reparaturbedürftige Schäden - Ziehen Sie dieses Produkt aus der Steckdose und wenden Sie sich unter den folgenden Bedingungen an qualifiziertes Servicepersonal:
    1. Wenn das Netzkabel oder der Stecker beschädigt ist.
    2. Wenn Flüssigkeit verschüttet wurde oder Gegenstände in das Produkt gefallen sind.
    3. Wenn das Produkt Regen oder Wasser ausgesetzt war.
    4. Wenn das Produkt nicht normal funktioniert, indem die Bedienungsanleitung befolgt wird. Stellen Sie nur die Bedienelemente ein, die in der Bedienungsanleitung beschrieben sind, da eine unsachgemäße Einstellung anderer Bedienelemente zu Schäden führen und oft umfangreiche Arbeiten durch einen qualifizierten Techniker erfordern wird, um das Produkt wieder in seinen normalen Betriebszustand zu versetzen.
    5. Wenn das Produkt heruntergefallen oder in irgendeiner Weise beschädigt wurde.
    6. Wenn das Produkt eine deutliche Leistungsänderung zeigt – dies weist auf die Notwendigkeit einer Wartung hin.
22. Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Servicetechniker vom Hersteller spezifizierte Ersatzteile verwendet hat oder solche mit den gleichen Eigenschaften wie das Originalteil. Nicht autorisierte Substitutionen können zu Brand, Stromschlag oder anderen Gefahren führen.
23. Batterieentsorgung - Bei der Entsorgung gebrauchter Batterien beachten Sie bitte die staatlichen Vorschriften oder die Umweltrichtlinien, die in Ihrem Land oder Ihrer Region gelten.
24. Sicherheitsprüfung - Nach Abschluss von Servicearbeiten oder Reparaturen an diesem Produkt bitten Sie den Servicetechniker, Sicherheitsprüfungen durchzuführen, um sicherzustellen, dass sich das Produkt in ordnungsgemäßem Betriebszustand befindet.
25. Wand- oder Deckenmontage - Das Produkt sollte nur wie vom Hersteller empfohlen an einer Wand oder Decke montiert werden.

Der Blitzpfeil in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein einer unisolierten "dangerous voltage" (gefährliche Spannung) im Gehäuse des Produkts aufmerksam machen, die ausreichend groß sein kann, um ein Stromschlagrisiko für Personen darzustellen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen (Serviceanweisungen) in der Begleitliteratur des Geräts aufmerksam machen.

GEFAHR EINES STROMSCHLAGS
NICHT ÖFFNEN

UM DAS RISIKO EINES STROMSCHLAGS ZU REDUZIEREN, ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKSEITE). KEINE VOM BENUTZER WARTBAREN TEILE IM INNEREN. ÜBERLASSEN SIE WARTUNGSARBEITEN QUALIFIZIERTEM SERVICEPERSONAL.

DAS GERÄT MUSS AN EINE GEERDETE NETZSTECKDOSE ANGESCHLOSSEN WERDEN.

HINWEIS ZUR AUFSTELLUNG

Um eine ordnungsgemäße Belüftung zu gewährleisten, stellen Sie sicher, dass um das Gerät herum (von den größten Außenmaßen einschließlich Überständen) ein Abstand gelassen wird, der gleich oder größer ist als unten angegeben.
Linke und rechte Seitenwände: 10 cm
Rückwand: 10 cm
Oberseite: 10 cm

VORSICHT

• Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von NAD Electronics zur Einhaltung der Vorschriften genehmigt wurden, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.
• Um einen Stromschlag zu vermeiden, stecken Sie den breiten Stift des Steckers vollständig in den breiten Schlitz.
• Explosionsgefahr, wenn die Batterie falsch eingesetzt wird. Nur durch den gleichen oder einen gleichwertigen Typ ersetzen.
• Ein Gerät mit Schutzleiteranschluss sollte an eine Netzsteckdose mit Schutzleiterverbindung angeschlossen werden.

WARNUNG

• Um das Risiko von Brand oder Stromschlag zu reduzieren, setzen Sie dieses Gerät nicht Regen oder Feuchtigkeit aus.
• Das Gerät darf keinem Tropf- oder Spritzwasser ausgesetzt werden, und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, wie Vasen, auf das Gerät gestellt werden.
• Der Netzstecker dient als Trennvorrichtung und sollte während des bestimmungsgemäßen Gebrauchs leicht bedienbar bleiben. Um das Gerät vollständig vom Stromnetz zu trennen, muss der Netzstecker vollständig aus der Steckdose gezogen werden.
• Die Batterie darf keiner übermäßigen Hitze wie Sonnenschein, Feuer oder ähnlichem ausgesetzt werden.

IM ZWEIFELSFALL EINEN KOMPETENTEN ELEKTRIKER KONSULTIEREN.

Dieses Produkt wird in Übereinstimmung mit den Funkentstörungsanforderungen der EEC DIRECTIVE 2004/108/EC hergestellt.

EINLEITUNG

WAS IST IM LIEFERUMFANG ENTHALTEN

Zusammen mit Ihrem C 328 finden Sie

• Zwei abnehmbare Netzkabel
• AMP 3 Fernbedienung mit 3V CR2025 Batterie
• Bluetooth Antenne
• Kurzanleitung zur Einrichtung

VERPACKUNG AUFBEWAHREN

Bitte bewahren Sie den Karton und die gesamte Verpackung auf, in der Ihr C 328 geliefert wurde. Sollten Sie umziehen oder Ihr C 328 transportieren müssen, ist dies der sicherste Behälter dafür. Wir haben zu viele ansonsten perfekte Komponenten gesehen, die beim Transport mangels einer geeigneten Versandverpackung beschädigt wurden, deshalb: Bitte bewahren Sie diesen Karton auf!

STANDORTWAHL

Wählen Sie einen gut belüfteten Standort (mit mindestens mehreren Zentimetern Freiraum zu beiden Seiten und hinten), der eine freie Sichtlinie innerhalb von 25 Fuß / 8 Metern zwischen der Frontplatte des C 328 und Ihrer primären Hör-/Sitzposition bietet – dies gewährleistet eine zuverlässige Infrarot-Fernbedienungskommunikation. Der C 328 erzeugt eine moderate Wärmemenge, aber nichts, was benachbarte Komponenten beeinträchtigen sollte.

C 328 AUF WERKSEINSTELLUNGEN ZURÜCKSETZEN

Halten Sie die SOURCE (Quelle)-Taste an der Vorderseite gedrückt, bis das Display "C3" (C3) anzeigt. Lassen Sie die SOURCE (Quelle)-Taste los, um die Wiederherstellung des C 328 auf die Werkseinstellungen abzuschließen.

Wenn Sie Ihren C 328 auf die Werkseinstellungen zurücksetzen, werden auch alle von Ihnen vorgenommenen Einstellungen oder Konfigurationen zurückgesetzt oder gelöscht.

BEDIENELEMENTE

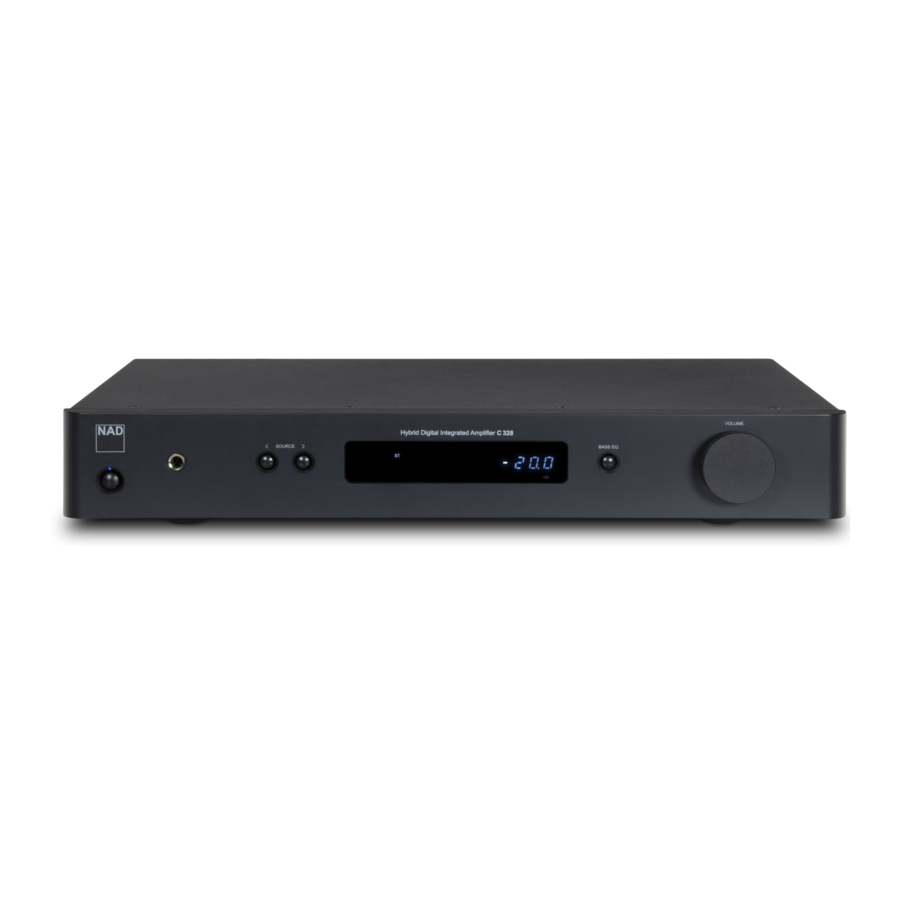

VORDERSEITE

1. STANDBY-TASTE
   • Drücken Sie die Standby-Taste, um den C 328 aus dem Standby-Modus einzuschalten. Wenn der C 328 aus dem Standby-Modus eingeschaltet wird, wechselt die Anzeige von gelb zu rot und schließlich zu blau, um den Betriebsmodus anzuzeigen.
   • Erneutes Drücken der Standby-Taste schaltet den C 328 zurück in den Standby-Modus. Die Power-Anzeige wechselt zu gelber Farbe.
   • Die Standby-Taste kann den C 328 nicht aktivieren, wenn der POWER-Schalter auf der Rückseite ausgeschaltet ist.

     Damit die Standby-Taste aktiviert werden kann, müssen folgende Bedingungen erfüllt sein:
   1. Das mitgelieferte Netzkabel des C 328 muss an eine Stromquelle angeschlossen sein.
   2. Der POWER-Schalter auf der Rückseite muss auf ON (EIN) stehen.

2. POWER-ANZEIGE
   • Diese Anzeige leuchtet gelb, wenn der C 328 sich im Standby-Modus befindet.
   • Wenn der C 328 aus dem Standby-Modus eingeschaltet wird, wechselt diese Anzeige von gelb zu rot und schließlich zu blau, um den Betriebsmodus anzuzeigen.

3. KOPFHÖRER
   • Eine 6,35-mm-Stereo-Klinkenbuchse ist für das Hören über Kopfhörer vorgesehen und funktioniert mit herkömmlichen Kopfhörern beliebiger Impedanz.
   • Verwenden Sie einen geeigneten Adapter, um Kopfhörer mit anderen Buchsentypen, wie z. B. 3,5-mm-"Personal Stereo"-Klinkensteckern, anzuschließen.
4. < QUELLE >
   • Drücken Sie < SOURCE (QUELLE) > oder SOURCE s, um Quellen auszuwählen.

5. DISPLAY
   • Zeigt visuelle Anzeigen der Quellennamen, Bass-EQ und Lautstärke an.

6. FERNBEDIENUNGSSENSOR
   • Richten Sie die AMP 3-Fernbedienung auf den Fernbedienungssensor und drücken Sie die Tasten.
   • Setzen Sie den Fernbedienungssensor des C 328 keiner starken Lichtquelle wie direkter Sonneneinstrahlung oder Beleuchtung aus. Andernfalls können Sie den C 328 möglicherweise nicht mit der Fernbedienung bedienen.
     Entfernung: Etwa 7 m (23 Fuß) von der Vorderseite des Fernbedienungssensors.
     Winkel: Etwa 30° in jede Richtung von der Vorderseite des Fernbedienungssensors.

7. BASS EQ
   • Bass EQ verstärkt die gesamte Basswiedergabe um mindestens 6 dB. „BASS EQ“ leuchtet im Display, wenn BASS EQ aktiviert ist.
   • Umschalten, um BASS EQ zu aktivieren oder zu deaktivieren.

8. LAUTSTÄRKE
   • Der VOLUME (LAUTSTÄRKE)-Regler stellt die Gesamtlautstärke des an die Lautsprecher und Kopfhörer gesendeten Signals ein. Der Lautstärkeregler zeichnet sich durch perfekte Signalverfolgung und Kanalbalance aus. Er bietet einen hochlinearen und rauscharmen Betrieb.
   • Drehen Sie im Uhrzeigersinn, um die Lautstärke zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern.
   • Die Standardlautstärke beträgt -20dB.

RÜCKSEITE

ACHTUNG
Bitte stellen Sie sicher, dass der C 328 ausgeschaltet oder vom Stromnetz getrennt ist, bevor Sie Verbindungen herstellen. Es ist auch ratsam, alle angeschlossenen Komponenten auszuschalten oder den Netzstecker zu ziehen, während Sie Signal- oder Wechselstromverbindungen herstellen oder trennen.

1. BT-ANTENNE
   • Schließen Sie die mitgelieferte Bluetooth-Antenne an den BT-Antennenanschluss an.

2. AC-NETZEINGANG
   • Der C 328 wird mit zwei separaten Netzkabeln geliefert. Wählen Sie das für Ihre Region passende Netzkabel aus.
   • Bevor Sie den Stecker an die Stromquelle anschließen, stellen Sie sicher, dass er fest mit der AC-Netzeingangsbuchse des C 328 verbunden ist.
   • Trennen Sie immer den Netzstecker von der Stromquelle, bevor Sie das Kabel von der AC-Netzeingangsbuchse des C 328 trennen.

3. SICHERUNGSHALTER
   • Nur qualifizierte NAD-Servicetechniker haben Zugang zu diesem Sicherungshalter. Das Öffnen dieses Sicherungshalters kann zu Schäden führen und die Garantie Ihres C 328 erlöschen lassen.

4. POWER
   • Der POWER-Schalter liefert die Hauptwechselstromversorgung für den C 328.
   • Wenn der POWER-Schalter auf ON (EIN) steht, geht der C 328 in den Standby-Modus, was durch den gelben Status der Power-Anzeige auf der Vorderseite angezeigt wird.
   • Wenn Sie den C 328 längere Zeit (z. B. im Urlaub) nicht verwenden möchten, schalten Sie den POWER-Schalter aus.
   • Wenn der POWER-Schalter ausgeschaltet ist, können weder die Standby-Taste auf der Vorderseite noch die [ON]-Taste der AMP 3-Fernbedienung den C 328 aktivieren.

5. COAX 1-2, OPT 1-2
   • An den entsprechenden optischen oder koaxialen Digitalausgang von Quellen wie CD- oder BD/DVD-Playern, Digital-Kabelreceivern, Digitaltunern und anderen geeigneten Komponenten anschließen.

6. STREAMING
   • Eingang für Streaming-Geräte mit Line-Pegel. Verwenden Sie ein RCA-auf-RCA-Kabel, um den linken und rechten „Audio Output“ des Quellgeräts mit diesem Eingang zu verbinden.

7. TV
   • Eingang für analogen Audioausgang eines Fernsehers. Verwenden Sie ein RCA-auf-RCA-Kabel, um den linken und rechten „Audio Output“ des Quellgeräts mit diesem Eingang zu verbinden.

8. PHONO
   • Nur Eingang für einen Moving-Magnet (MM)-Tonabnehmer. Schließen Sie das Doppel-Cinch-Kabel Ihres Plattenspielers an diesen Eingang an, wenn Sie einen Moving-Magnet-Tonabnehmer verwenden.

9. SUBW OUT
   • Verwenden Sie ein Cinch-Kabel, um SUBW OUT mit dem Low-Level-Eingang eines aktiven Subwoofers zu verbinden.
   • Tieffrequenzinformationen bis 100 Hz werden an den angeschlossenen Subwoofer gesendet.

10. MASSEKLEMME
    • Stellen Sie sicher, dass der C 328 an eine geerdete Wechselstrom-Steckdose angeschlossen ist.
    • Wenn eine separate Erdung erforderlich ist, verwenden Sie diesen Anschluss, um Ihren C 328 zu erden. Der C 328 kann durch Anschluss eines Erdungsdrahts oder Ähnlichem an diese Klemme geerdet werden. Nach dem Einstecken ziehen Sie die Klemme fest, um den Draht zu sichern.

11. RS232
    • NAD ist ein zertifizierter Partner von AMX und Crestron und unterstützt diese externen Geräte vollständig. Besuchen Sie die NAD-Website für Informationen zur AMX- und Crestron-Kompatibilität mit NAD. Weitere Informationen erhalten Sie bei Ihrem NAD-Audiospezialisten.
    • Verbinden Sie diese Schnittstelle über ein serielles RS-232-Kabel (nicht im Lieferumfang enthalten) mit einem Windows-kompatiblen PC, um die Fernsteuerung des C 328 über kompatible externe Controller zu ermöglichen.
    • Auf der NAD-Website finden Sie Informationen zu RS232-Protokolldokumenten und dem PC-Schnittstellenprogramm.
    • Verwenden Sie diesen Port auch für Firmware-Upgrades. Anweisungen zur Verwendung dieses Ports für Firmware-Upgrades sind im C 328 Firmware-Upgrade-Verfahren (falls vorhanden) auf der NAD-Website enthalten.

12. LAUTSPRECHER
    • Verbinden Sie die rechten Lautsprecheranschlüsse des C 328, gekennzeichnet mit „R +“ und „R-“, mit den entsprechenden „+“- und „-“-Anschlüssen Ihres vorgesehenen rechten Lautsprechers. Wiederholen Sie den Vorgang für die linken Lautsprecheranschlüsse des C 328 und den entsprechenden linken Lautsprecher.
    • Überprüfen Sie die Lautsprecheranschlüsse sorgfältig, bevor Sie den C 328 einschalten.

• Die blauen Anschlüsse dürfen niemals mit Masse (Erde) verbunden werden.
• Verbinden Sie die blauen Anschlüsse niemals miteinander oder mit einem gemeinsamen Erdungsgerät.
• Verbinden Sie den Ausgang dieses Verstärkers nicht mit einem Kopfhöreradapter, Lautsprecherumschalter oder einem Gerät, das eine gemeinsame Masse für den linken und rechten Kanal verwendet.

HINWEISE

• Verwenden Sie Litzenkabel mit 16 Gauge (American Wire Gauge oder AWG) oder geringerem Querschnitt. Verbindungen zum C 328 können mit Bananensteckern hergestellt werden.
• Blankes Kabel oder Stifte können auch verwendet werden, indem die Kunststoffmutter des Anschlusses gelöst, eine saubere, ordentliche Verbindung hergestellt und wieder festgezogen wird. Um die Gefahr eines Kurzschlusses zu minimieren, stellen Sie sicher, dass nur 1/2 Zoll abisolierter Draht oder Stift zum Anschließen verwendet wird und keine losen Litzen des Lautsprecherkabels vorhanden sind.

AMP 3 FERNBEDIENUNG

1. ON (EIN): Schaltet das Gerät aus dem Standby-Modus in den Betriebsmodus.
   OFF (AUS): Schaltet das Gerät in den Standby-Modus.

2. SOURCE (QUELLE) /: Wählt zwischen den Quelleneingängen.

3. DIM (DIMMEN): Reduziert, schaltet aus oder erhöht die Helligkeit des Displays.

4. MUTE (STUMMSCHALTUNG): Schaltet den Ton vorübergehend aus oder stellt ihn wieder her. Der MUTE-Modus wird durch „- - - -“ angezeigt, wie im Displayfenster gezeigt. Drehen Sie den VOLUME (LAUTSTÄRKE)-Drehregler oder drücken Sie VOLUME (LAUTSTÄRKE) /, um den Ton wiederherzustellen.

5. VOLUME (LAUTSTÄRKE) /: Erhöht oder verringert die Lautstärke.

6. BASS (BASS): Schaltet die BASS EQ-Funktion EIN/AUS.

7. BLUETOOTH-WIEDERGABESTEUERUNG (gilt für aktive Bluetooth-Verbindung): Eine oder alle der folgenden Funktionen können anwendbar sein, je nach Bluetooth-Gerät oder Quelle, die wiedergegeben wird.
   : Startet/pausiert die Wiedergabe.
   : Springt zum nächsten Titel.
   : Springt zum vorherigen Titel.

BETRIEB

BLUETOOTH ALS QUELLE

Initiieren Sie die Kopplung Ihres Bluetooth-Geräts mit dem C 328, indem Sie das folgende Verfahren befolgen.

1. Stellen Sie sicher, dass die Bluetooth-Antenne an den BT-Antennenanschluss auf der Rückseite angeschlossen ist. Stellen Sie außerdem sicher, dass Ihr Bluetooth aktiv oder eingeschaltet ist.
2. Gehen Sie mit Ihrem iOS-, Android- oder Bluetooth-Gerät zu Einstellungen – Bluetooth und suchen Sie dann nach Bluetooth-Geräten.
3. Wählen Sie die eindeutige Geräte-ID Ihres C 328 aus den in Ihren Bluetooth-Einstellungen angezeigten verfügbaren Geräten aus. Koppeln oder verbinden Sie Ihren C 328 und Ihr Bluetooth-Gerät.
4. Nach erfolgreicher Kopplung Ihres Bluetooth-Geräts und des C 328 können Sie die Musikwiedergabe von Ihrem Bluetooth-Gerät starten.

Die Displayanzeige „BT“ auf der Vorderseite leuchtet auf, wenn Musik über Bluetooth-Verbindung gestreamt wird.

BLUETOOTH-VERBINDUNG AUFHEBEN

Führen Sie das folgende Verfahren durch, um die Bluetooth-Verbindung zum C 328 aufzuheben oder zu trennen.

1. Halten Sie im Betriebsmodus die Taste „4“ der AMP 3-Fernbedienung gedrückt, bis „BT“ im Display auf der Vorderseite zu blinken beginnt.
2. Lassen Sie die Taste „4“ los, wenn „BT“ dreimal blinkt. Die Bluetooth-Verbindung wird gelöscht und ist wieder für die Kopplung oder Verbindung verfügbar.

AUTO-STANDBY

Die Auto-Standby-Funktion ist eine integrale Funktion des C 328, die den europäischen Ökodesign-Vorschriften entspricht. Der C 328 kann so eingerichtet werden, dass er nach 20 Minuten automatisch in den Standby-Modus wechselt, wenn keine Benutzerinteraktion erfolgt oder kein Audio an der aktuellen Quelle vorhanden ist. Befolgen Sie das folgende Verfahren, um den Auto-Standby-Modus zu aktivieren oder zu deaktivieren.

Auto-Standby-Modus aktivieren/deaktivieren
Halten Sie im Betriebsmodus die Tasten SOURCE s und BASS EQ gleichzeitig gedrückt, bis „ON“ (EIN) im Display auf der Vorderseite angezeigt wird. „ON“ ist die Standardeinstellung für den Auto-Standby-Modus.
Wiederholen Sie den Vorgang, um den Auto-Standby-Modus zu deaktivieren, aber dieses Mal sollte das Display „OFF“ (AUS) anzeigen.

AUTO-STANDBY-MODI
Es gibt zwei Arten des Auto-Standby-Modus, wenn Auto-Standby auf ON (EIN) eingestellt ist.

ECO-Modus
ECO-Modus aktivieren: Halten Sie die Standby-Taste auf der Vorderseite gedrückt, bis das Display „OFF“ (AUS) blinkt. Der C 328 wechselt dann in den ECO-Auto-Standby-Modus.

• Der ECO-Standby-Modus schaltet den C 328 in den Standby-Modus mit dem geringsten Stromverbrauch (weniger als 0,5 W).
• Im ECO-Standby-Modus kann der C 328 nur mit der folgenden Methode in den Betriebsmodus geschaltet werden.
  • Drücken Sie die Standby-Taste auf der Vorderseite oder die [ON]-Taste der AMP 3-Fernbedienung.
  • Setzen Sie die Wiedergabe analoger oder digitaler Quellen fort.

Control-Modus

• Wenn innerhalb von 20 Minuten keine Benutzerinteraktion und kein aktiver Quelleneingang erfolgt, wechselt das Gerät in den Standby-Modus mit reduzierter Systemleistung (weniger als 2 W).
• Die Bluetooth-Verbindung wird im Control-Modus aufrechterhalten.
• Im Control-Modus kann der C 328 mit einer der folgenden Methoden wieder in den Betriebsmodus geschaltet werden:
  • Setzen Sie die Wiedergabe analoger oder digitaler Quellen fort.
  • Geben Sie eine gekoppelte Bluetooth-Quelle wieder.
  • Drehen Sie den VOLUME (LAUTSTÄRKE)-Drehregler.
  • Drücken Sie eine der Tasten SOURCE s oder BASS EQ.
  • Drücken Sie die Standby-Taste auf der Vorderseite oder die [ON]-Taste der AMP 3-Fernbedienung.

AUTO-SENSE

Die Auto-Sense-Funktion ermöglicht es dem C 328, aus dem Standby-Modus aufzuwachen, wenn er durch einen aktiven (digitalen/analogen) Audio-Quelleneingang ausgelöst wird.

Auto-Sense-Modus aktivieren/deaktivieren
Halten Sie im Betriebsmodus die BASS EQ-Taste gedrückt, bis „A“ (On / Ein) im Display auf der Vorderseite angezeigt wird.

Wiederholen Sie den Vorgang, um den Auto-Sense-Modus zu deaktivieren, aber dieses Mal sollte das Display „-“ (Off / Aus) anzeigen.

A (On / Ein): Gerät wacht aus dem Standby-Modus auf, wenn es durch einen aktiven Audio-Quelleneingang ausgelöst wird.
- (Off / Aus): Gerät bleibt im Standby-Modus, auch wenn es durch einen aktiven Audio-Quelleneingang ausgelöst wird.

Wenn der Auto-Sense-Modus auf „On“ (Ein) eingestellt ist, kann das Gerät nicht in den Standby-Modus wechseln, solange ein aktiver Audio-Quelleneingang vorhanden ist. Führen Sie Folgendes durch, damit das Gerät in den Standby-Modus wechseln kann, wenn Auto-Sense auf „A“ (On / Ein) eingestellt ist.

• Schalten Sie Ihre Audio-Quelleneingänge aus oder pausieren Sie sie.
• Stellen Sie die Auto-Sense-Einstellung auf „-“ (Off / Aus)

INFRAROT-LERNFUNKTION

Die Infrarot (IR)-Lernfunktion ermöglicht es jeder Nicht-NAD-Fernbedienung, IR-Fernbedienungscodes zu lernen. Mit den gelernten Codes kann die konfigurierte Nicht-NAD-Fernbedienung zur Steuerung oder Bedienung des C 328 verwendet werden. Die IR-Fernbedienungscodes basieren auf der mitgelieferten AMP 3-Fernbedienung.

WIE MAN IR-FERNBEDIENUNGSCODES LERNT

1. Halten Sie gleichzeitig die Tasten BASS EQ und SOURCE auf der Vorderseite gedrückt, bis „F1“ im Display auf der Vorderseite erscheint. Die Anzeige von „F1“ zeigt an, dass sich das Gerät im IR-Lernmodus befindet.
2. Insgesamt können zwölf IR-Fernbedienungscodes gelernt werden. Diese Codes sind als „F1, F2...F12“ definiert und werden durch ihre Zuweisung im untenstehenden AMP3-Fernbedienungslayout identifiziert.

3. Verwenden Sie SOURCE auf der Vorderseite oder SOURCE s, um zwischen F1, F2...F12 zu wechseln.
4. Um beispielsweise „F5“ (Lautstärke erhöhen) zu lernen, schalten Sie SOURCE oder SOURCE s um, bis „F5“ im Display auf der Vorderseite angezeigt wird.
5. Drücken Sie BASS EQ, und „F5“ beginnt zu blinken.
6. Während Sie die Nicht-NAD-Fernbedienung auf das Display auf der Vorderseite richten, drücken Sie die entsprechende Taste auf der Nicht-NAD-Fernbedienung, auf die „F5“ gelernt werden soll. „F5“ hört auf zu blinken, bleibt kurz statisch und dann wird der nächste Befehl (F6) angezeigt. Das statische „F5“ zeigt an, dass der „F5“-Code bereits von der Nicht-NAD-Fernbedienung gelernt wurde.
7. Wiederholen Sie den obigen Vorgang, um weitere IR-Fernbedienungscodes zu lernen.
8. Um die gelernten IR-Fernbedienungscodes zu speichern und gleichzeitig den IR-Lernmodus zu verlassen, halten Sie die Tasten BASS EQ und SOURCE auf der Vorderseite gedrückt, bis das Display auf der Vorderseite wieder die Lautstärkeanzeige anzeigt.

TECHNISCHE DATEN

Alle Spezifikationen werden gemäß dem Standard IHF 202 CEA 490-AR-2008 gemessen. THD wird mit dem passiven Filter AP AUX 0025 und dem aktiven Filter AES 17 gemessen.

AUDIO-SPEZIFIKATIONEN

ANALOG-EINGANG/KOPFHÖRER-AUSGANG

THD (20 Hz – 20 kHz)	<0.005% bei 1 V Ausgang
Signal-Rausch-Verhältnis	>100 dB (A-bewertet, 32 Ohm, bezogen auf 2V Ausgang, Unity Gain)
Frequenzgang	±0.3 dB (20 Hz - 20 kHz)
Ausgangsimpedanz	11 Ohm

ANALOG-EINGANG/SUBWOOFER-AUSGANG

THD (20 Hz – 20 kHz)	<0.005% bei 1 V Ausgang
Signal-Rausch-Verhältnis	>100 dB (A-bewertet, 32 Ohm, bezogen auf 2V Ausgang, Unity Gain)
Frequenzgang	±0.2 dB (20 Hz - 20 kHz)
Verstärkung	17 dB
Ausgangsimpedanz	200 Ohm

ANALOG-EINGANG/LAUTSPRECHER-AUSGANG

Dauer-Ausgangsleistung an 8 Ohm und 4 Ohm	40W (bezogen auf 20 Hz-20 kHz bei Nenn-THD, beide Kanäle ausgesteuert)
THD (20 Hz – 20 kHz)	<0.03% (100 mW bis 40 W, 8 Ohm und 4 Ohm)
Signal-Rausch-Verhältnis	>95 dB (A-bewertet, 500 mV Eingang, bezogen auf 1 W Ausgang an 8 Ohm)
Verstärkung	37 dB
Clipping-Leistung	>50 W (bei 1 kHz 0.1% THD)
IHF Dynamische Leistung	8 Ohm: 90 W 4 Ohm: 166 W
Spitzenausgangsstrom	>18A (an 1 Ohm, 1 ms)
Dämpfungsfaktor	>100 (20 Hz - 20 kHz)
Frequenzgang	±0.3 dB (20 Hz - 20 kHz)
Kanaltrennung	>85 dB (1 kHz) >70 dB (10 kHz)
Eingangsempfindlichkeit (für 40 W an 8 Ohm)	250 mV
Standby-Leistung	<0.5 W

PHONO-EINGANG/LAUTSPRECHER-AUSGANG

THD (20 Hz – 20 kHz)	<0.03% (200 mW bis 40 W, 8 Ohm und 4 Ohm)
Signal-Rausch-Verhältnis	>75 dB mit IHF MM Tonabnehmer (A-bewertet, bezogen auf 5mV Eingang, 1 kHz und 1W Ausgang an 8 Ohm)
Frequenzgang (RIAA-Abweichung)	±0.3 dB (20 Hz - 20 kHz) Hinweis: Der RIAA-Frequenzgang stimmt mit einer Vorentzerrung überein, die bei 50 kHz durch einen Filter zweiter Ordnung abfällt, wie er in Neumann-Schneidemaschinen verwendet wird.
Kanaltrennung	>80 dB (1 kHz, 8 Ohm, 50 mV Eingang, 13W Ausgang) >60 dB (10 kHz, 8 Ohm, 50 mV Eingang, 13W Ausgang)
Eingangsempfindlichkeit (für 40 W an 8 Ohm)	3.6 mV

DIGITAL-EINGANG/LAUTSPRECHER-AUSGANG

THD (20 Hz – 20 kHz)	<0.03% (100 mW bis 40 W, 8 Ohm und 4 Ohm)
Signal-Rausch-Verhältnis	>95 dB (A-bewertet, -12 dBFS Eingang, bezogen auf 1W Ausgang an 8 Ohm)
Frequenzgang	±0.3 dB (20 Hz - 20 kHz)
Verstärkung	47 dB (Vrms/FS)
Kanaltrennung	>80 dB (1 kHz) >70 dB (10 kHz)

ABMESSUNGEN UND GEWICHT

Bruttoabmessungen (B x H x T)	435 x 70 x 285 mm 17 1/8 x 2 13/16 x 11 1/4 Zoll
Nettogewicht	4.9 kg (10.8 lbs)
Versandgewicht	5.9 kg (13.0 lbs)

* - Die Bruttoabmessungen umfassen Füße, Lautstärkeregler und die hervorstehenden Anschlüsse an der Rückseite.
Spezifikationen können ohne vorherige Ankündigung geändert werden. Für aktualisierte Dokumentation und Funktionen besuchen Sie bitte www.NADelectronics.com für die neuesten Informationen zum C 328.

FCC-ERKLÄRUNG

Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohninstallation bieten. Dieses Gerät erzeugt, nutzt und kann Hochfrequenzenergie abstrahlen, und wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die sich in einem anderen Stromkreis befindet als der, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio- und Fernsehtechniker.

HINWEISE ZUM UMWELTSCHUTZ

Am Ende seiner Lebensdauer darf dieses Produkt nicht mit dem normalen Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden. Das Symbol auf dem Produkt, der Bedienungsanleitung und der Verpackung weist darauf hin.

Die Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch Wiederverwendung, Recycling von Rohstoffen oder andere Formen des Recyclings alter Produkte leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Ihr örtliches Verwaltungsamt kann Sie über die zuständige Entsorgungsstelle beraten.

Referenzen

• NAD Electronics | Hochleistungs-Hi-Fi und Heimkino

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

NAD C328 - Handbuch für den Hybriden Digital-Vollverstärker herunterladen

Verfügbare Sprachen
