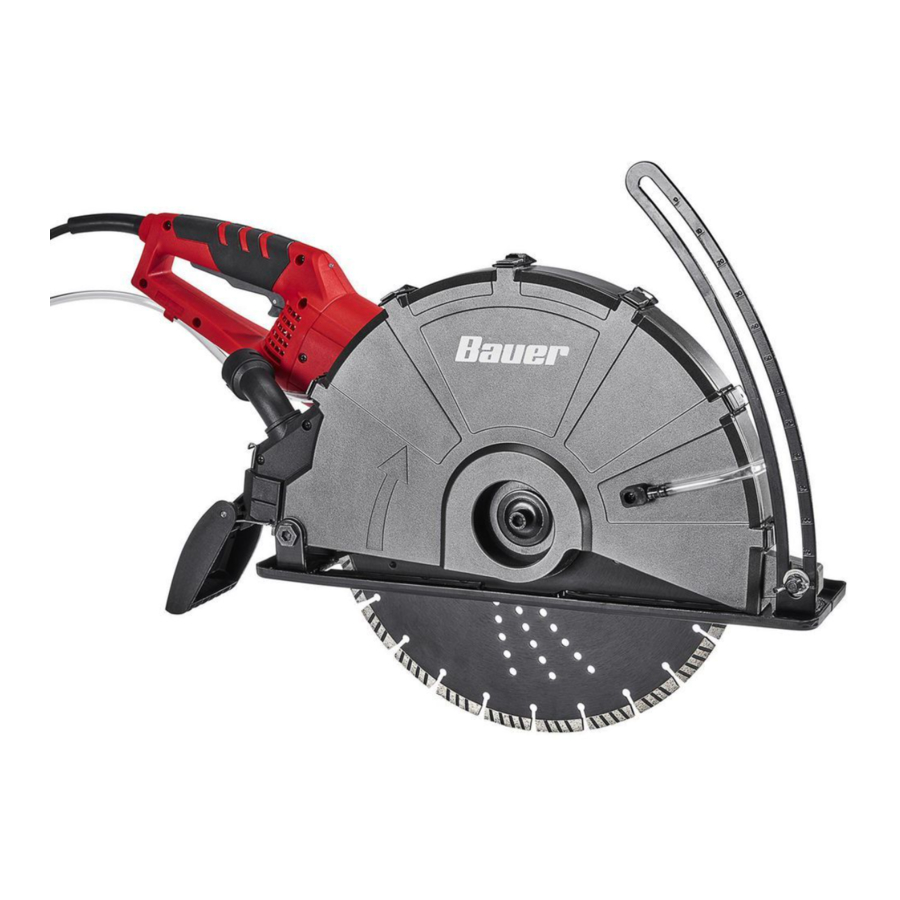

Draagbare betonnen trekzaag

BELANGRIJKE VEILIGHEIDSINFORMATIE

WAARSCHUWINGSSYMBOLEN EN -DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsvoorschriften die volgen op dit symbool in acht om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
	Behandelt praktijken die geen verband houden met persoonlijk letsel.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en instructies.

Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term 'elektrisch gereedschap' in de waarschuwingen verwijst naar uw met het elektriciteitsnet gevoede (met snoer) elektrisch gereedschap.

Veiligheid van het werkgebied

Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
Gebruik elektrisch gereedschap niet in explosieve omgevingen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.

Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.

Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, trekken of loskoppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een roterend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit maakt een betere controle over het elektrisch gereedschap mogelijk in onverwachte situaties.
Kleed u gepast. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen vast komen te zitten.
Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze apparaten kan stofgerelateerde gevaren verminderen.
Laat de GFCI-stekker niet nat worden. Gebruik altijd een druppel Lus.
Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een geschikt normalisatie-instituut. Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en adembescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in het werkgebied.

Gebruik en onderhoud van elektrisch gereedschap

Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Koppel de stekker los van de stroombron voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij beschadiging vóór gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel geneigd vast te lopen en is gemakkelijker te bedienen.
Gebruik het elektrisch gereedschap, de accessoires en de tool bits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Onderhoud

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Veiligheidswaarschuwingen doorslijpmachine

De beschermkap die bij de machine wordt geleverd, moet stevig aan de machine zijn bevestigd en zo zijn geplaatst dat maximale veiligheid wordt geboden en zo min mogelijk van de schijf naar de gebruiker is gericht. Ga zelf en laat omstanders uit de buurt van het vlak van de draaiende schijf. De beschermkap helpt de gebruiker te beschermen tegen gebroken schijffragmenten en onbedoeld contact met de schijf.
Gebruik voor uw machine alleen versterkte doorslijpschijven met binding of diamanten doorslijpschijven. Het feit dat een accessoire op uw machine kan worden bevestigd, garandeert geen veilige werking.
Het nominale toerental van de accessoire moet minstens gelijk zijn aan het maximale toerental dat op de machine staat aangegeven. Accessoires die sneller draaien dan hun nominale toerental, kunnen breken en uit elkaar vliegen.
Schijven mogen alleen worden gebruikt voor de aanbevolen toepassingen. Ga bijvoorbeeld niet slijpen met de zijkant van een doorslijpschijf. Abrasieve doorslijpschijven zijn bedoeld voor perifere slijpbewerkingen. Zijdelingse krachten op deze schijven kunnen ervoor zorgen dat ze breken.
Gebruik altijd onbeschadigde schijfflenzen met de juiste diameter voor de schijf die u hebt geselecteerd. De juiste schijfflenzen ondersteunen de schijf en verminderen zo de kans op schijfbreuk.
Voor machines die gebruik kunnen maken van abrasieve doorslijpschijven. Gebruik geen versleten versterkte schijven van grotere machines. Schijven die bedoeld zijn voor een grotere machine zijn niet geschikt voor het hogere toerental van een kleinere machine en kunnen barsten.
De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteit van uw machine vallen. Accessoires van onjuiste afmetingen kunnen niet voldoende worden beschermd of gecontroleerd.
De asmaat van schijven en flenzen moet goed passen op de as van de machine. Schijven en flenzen met asgaten die niet overeenkomen met de montagehardware van de machine, zullen onrond lopen, overmatig trillen en kunnen verlies van controle veroorzaken.
Gebruik geen beschadigde schijven. Inspecteer de schijven voor elk gebruik op afsplinteringen en scheuren. Als de machine of schijf valt, inspecteer dan op schade of installeer een onbeschadigde schijf. Na het inspecteren en installeren van de schijf, ga zelf en laat omstanders uit de buurt van het vlak van de draaiende schijf en laat de machine gedurende één minuut op maximaal onbelast toerental draaien. Beschadigde schijven zullen tijdens deze testtijd normaal gesproken uit elkaar breken.
Draag persoonlijke beschermingsmiddelen. Gebruik, afhankelijk van de toepassing, een gelaatsscherm, veiligheidsbril of veiligheidsglazen. Draag, indien van toepassing, een stofmasker, gehoorbeschermers, handschoenen en een schort die kleine abrasieve deeltjes of werkstukfragmenten kunnen tegenhouden. De oogbescherming moet in staat zijn om rondvliegend puin te stoppen dat door verschillende bewerkingen wordt gegenereerd. Het stofmasker of de ademhalingsbescherming moet in staat zijn om deeltjes te filteren die door uw bewerking worden gegenereerd. Langdurige blootstelling aan lawaai van hoge intensiteit kan gehoorverlies veroorzaken.
Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of van een gebroken schijf kunnen wegvliegen en letsel veroorzaken buiten het directe werkgebied.
Houd de machine alleen vast aan geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij de snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Contact van de snijaccessoire met een "stroomvoerende" draad kan blootliggende metalen delen van de machine "stroomvoerend" maken en de bediener een elektrische schok geven.
Plaats het snoer uit de buurt van de draaiende accessoire. Als u de controle verliest, kan het snoer worden doorgesneden of vast komen te zitten en kan uw hand of arm in de draaiende schijf worden getrokken.
Leg de machine nooit neer voordat de accessoire volledig tot stilstand is gekomen. De draaiende schijf kan het oppervlak vastgrijpen en de machine uit uw controle trekken.
Laat de machine niet draaien terwijl u hem aan uw zijde draagt. Onbedoeld contact met de draaiende accessoire kan uw kleding vastgrijpen, waardoor de accessoire in uw lichaam wordt getrokken.
Reinig regelmatig de ventilatieopeningen van de machine. De ventilator van de motor zuigt het stof in de behuizing en een overmatige ophoping van metaalpoeder kan elektrische gevaren veroorzaken.
Gebruik de machine niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.
Onderhoud de labels en typeplaatjes op de machine. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor een vervanging als ze onleesbaar zijn of ontbreken.
Vermijd onbedoeld starten. Bereid u voor om met het werk te beginnen voordat u de machine inschakelt.
Leg de machine pas neer als deze volledig tot stilstand is gekomen. Bewegende delen kunnen het oppervlak vastgrijpen en de machine uit uw controle trekken.
Wanneer u een draagbare machine gebruikt, houdt u de machine met beide handen stevig vast om het startkoppel te weerstaan.
Laat de machine niet onbeheerd achter wanneer deze is aangesloten op een stopcontact. Schakel de machine uit en trek de stekker uit het stopcontact voordat u weggaat.
Dit product is geen speelgoed. Houd het buiten het bereik van kinderen.
Controleer of er geen leidingen of hardware in of in de buurt van het werkstuk aanwezig zijn. Dit is vooral belangrijk bij invalzaagsneden.
Druk de spilvergrendeling niet in bij het starten of tijdens bedrijf.
Dit product is voorzien van een aardlekschakelaar (GFCI) die in de stekker van het netsnoer is ingebouwd. Als de stekker of het snoer moet worden vervangen, gebruik dan uitsluitend identieke vervangingsonderdelen.
GFCI VOORZORGSMAATREGELEN.
Test de GFCI (Ground Fault Circuit Interrupter) (aardlekschakelaar) voor elk gebruik als volgt:
1. Steek de stekker van de GFCI in een stopcontact en druk op de resetknop. Het lampje moet gaan branden.
2. Druk op de testknop. Het lampje moet uitgaan.
3. Druk nogmaals op de resetknop voor gebruik. Niet gebruiken als de bovenstaande test mislukt.
  De GFCI-inrichting beschermt niet tegen elektrische schokken als gevolg van contact met beide stroomvoerende geleiders of een fout in de bedrading die de GFCI-inrichting voedt. Om de GFCI-eenheid goed te laten werken, MOGEN ER GEEN VERLENGKABELS WORDEN GEBRUIKT met deze machine.
Mensen met pacemakers dienen voor gebruik hun arts(en) te raadplegen. Elektromagnetische velden in de buurt van een pacemaker kunnen interferentie of defecten veroorzaken. Daarnaast dienen mensen met pacemakers:

Niet alleen te werken.
Niet te gebruiken met de trekker vergrendeld.
Goed te onderhouden en te inspecteren om elektrische schokken te voorkomen.
Elk netsnoer moet goed geaard zijn. Er moet ook een aardlekschakelaar (GFCI) worden geïmplementeerd – deze voorkomt aanhoudende elektrische schokken.

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden toegepast.

Terugslag is een plotselinge reactie op een afgeknelde of vastgelopen draaiende schijf. Afknelling of vastlopen veroorzaakt een snelle stilstand van de draaiende schijf, wat er op zijn beurt toe leidt dat het ongecontroleerde elektrische gereedschap wordt geforceerd in de richting tegengesteld aan de rotatie van de schijf op het punt van de binding.

Als bijvoorbeeld een schuurschijf vastloopt of wordt afgekneld door het werkstuk, kan de rand van de schijf die het knel punt binnengaat in het oppervlak van het materiaal graven, waardoor de schijf omhoog klimt of terugslaat. De schijf kan naar de bediener toe of van de bediener af springen, afhankelijk van de richting van de beweging van de schijf op het punt van afknelling. Schuurschijven kunnen onder deze omstandigheden ook breken. Terugslag is het gevolg van misbruik van elektrisch gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden voorkomen door de juiste voorzorgsmaatregelen te nemen, zoals hieronder aangegeven.

Houd het elektrische gereedschap stevig vast en positioneer uw lichaam en arm zo dat u de terugslagkrachten kunt weerstaan. Gebruik altijd de extra handgreep, indien aanwezig, voor maximale controle over terugslag of koppelreactie tijdens het opstarten. De bediener kan koppelreacties of terugslagkrachten beheersen als de juiste voorzorgsmaatregelen worden genomen.
Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
Plaats uw lichaam niet in lijn met de draaiende schijf. Terugslag zal het gereedschap voortstuwen in de richting tegengesteld aan de beweging van de schijf op het punt van vastlopen.
Wees extra voorzichtig bij het bewerken van hoeken, scherpe randen enz. Vermijd stuiteren en vastlopen van het accessoire. Hoeken, scherpe randen of stuiteren hebben de neiging om het draaiende accessoire te laten vastlopen en verlies van controle of terugslag te veroorzaken.
Bevestig geen zaagketting, houtsnijblad, gesegmenteerde diamantschijf met een perifere opening groter dan 10 mm of getand zaagblad. Dergelijke bladen veroorzaken frequente terugslag en verlies van controle.
"Forceer" de schijf niet en oefen geen overmatige druk uit. Probeer geen overmatige snijdiepte te maken. Overbelasting van de schijf verhoogt de belasting en de gevoeligheid voor verdraaiing of binding van de schijf in de snede en de mogelijkheid van terugslag of schijfbreuk.
Wanneer de schijf vastloopt of wanneer u om welke reden dan ook een snede onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het elektrische gereedschap stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de schijf uit de snede te verwijderen terwijl de schijf in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van de schijf te elimineren.
Start de snijbewerking niet opnieuw in het werkstuk. Laat de schijf de volledige snelheid bereiken en ga voorzichtig de snede weer in. De schijf kan vastlopen, omhoog lopen of terugslaan als het elektrische gereedschap in het werkstuk wordt herstart.
Ondersteun panelen of oversized werkstukken om het risico van afknelling van de schijf en terugslag te minimaliseren. Grote werkstukken hebben de neiging door te zakken onder hun eigen gewicht. Steunen moeten onder het werkstuk worden geplaatst in de buurt van de snijlijn en in de buurt van de rand van het werkstuk aan beide zijden van de schijf.
Wees extra voorzichtig bij het maken van een "blinde snede" (blinde snede) in bestaande muren of andere blinde gebieden. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of objecten doorsnijden die terugslag kunnen veroorzaken.

Trillingsveiligheid

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

Iedereen die regelmatig of gedurende langere tijd trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om ervoor te zorgen dat medische problemen niet worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, eerdere handblessures, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.
Niet roken tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
Gebruik gereedschap met de laagste trilling als er een keuze is.
Neem elke werkdag trillingsvrije perioden op.
Houd het gereedschap zo licht mogelijk vast (terwijl u er nog steeds veilig controle over houdt). Laat het gereedschap het werk doen.
Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

Aarding

OM ELEKTRISCHE SCHOK EN OVERLIJDEN DOOR EEN ONJUISTE AARDINGSDRAADVERBINDING TE VOORKOMEN:
Raadpleeg een gekwalificeerde elektricien als u twijfelt of het stopcontact goed geaard is. Wijzig de stekker van het netsnoer die bij het gereedschap is geleverd niet. Verwijder nooit de aardingspen van de stekker. Gebruik het gereedschap niet als het netsnoer of de stekker beschadigd is. Laat het bij beschadiging repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Gegronde gereedschappen: gereedschappen met stekkers met drie pinnen

Gereedschappen die zijn gemarkeerd met "Aarding vereist" hebben een snoer met drie draden en een geaarde stekker met drie pinnen. De stekker moet worden aangesloten op een correct geaard stopcontact. Als het gereedschap elektrisch defect raakt of kapot gaat, biedt aarding een lage weerstand om elektriciteit weg te leiden van de gebruiker, waardoor het risico op elektrische schokken wordt verminderd. (Zie stekker met 3 pinnen en stopcontact.)

De aardingspen in de stekker is via de groene draad in het snoer verbonden met het aardingssysteem in het gereedschap. De groene draad in het snoer mag alleen de draad zijn die is aangesloten op het aardingssysteem van het gereedschap en mag nooit worden bevestigd aan een elektrisch "onder spanning staande" klem. (Zie stekker met 3 pinnen en stopcontact.)
Het gereedschap moet worden aangesloten op een geschikt stopcontact, correct geïnstalleerd en geaard in overeenstemming met alle codes en verordeningen. De stekker en het stopcontact moeten er uitzien zoals in de voorgaande afbeelding. (Zie stekker met 3 pinnen en stopcontact.)

Dubbel geïsoleerde gereedschappen: gereedschappen met stekkers met twee pinnen

Gereedschappen die zijn gemarkeerd met "Dubbel geïsoleerd" vereisen geen aarding. Ze hebben een speciaal dubbel isolatiesysteem dat voldoet aan de OSHA-vereisten en voldoet aan de toepasselijke normen van Underwriters Laboratories, Inc., de Canadian Standard Association en de National Electrical Code.
Dubbel geïsoleerd gereedschap kan worden gebruikt in een van de 120 volt stopcontacten die in de voorgaande afbeelding worden getoond. (Zie Stopcontacten voor stekker met 2 pinnen.)

Verlengsnoeren

Opmerking: Verlengsnoeren mogen niet worden gebruikt met dit gereedschap.

Servicevoorzorgsmaatregelen

Aardlekbeveiliging

Dit gereedschap is voorzien van een aardlekschakelaar (GFCI) die in de stekker van het voedingssnoer is ingebouwd. Dit apparaat biedt extra bescherming tegen het risico van elektrische schokken. Mocht vervanging van de stekker of het snoer noodzakelijk worden, gebruik dan alleen identieke vervangingsonderdelen die GFCI-bescherming bevatten.

Onderhoud aan een dubbel geïsoleerd apparaat

Bij een dubbel geïsoleerd product worden twee isolatiesystemen gebruikt in plaats van aarding. Er is geen aardingsmiddel voorzien op een dubbel geïsoleerd product, en er mag ook geen aardingsmiddel aan het product worden toegevoegd. Onderhoud aan een dubbel geïsoleerd product vereist uiterste zorg en kennis van het systeem, en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Vervangingsonderdelen voor een dubbel geïsoleerd product moeten identiek zijn aan de onderdelen die ze vervangen. Een dubbel geïsoleerd product is gemarkeerd met de woorden "DUBBELE ISOLATIE" of "DUBBEL GEÏSOLEERD". Het symbool kan ook op het product zijn aangebracht.

Symboliek

	Dubbel geïsoleerd
V	Volt
~	Wisselstroom
A	Ampère
n 0 xxxx/min.	Nullasttoerental per minuut (RPM)
	WAARSCHUWING-markering betreffende risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor installatie en/of gebruik.
	WAARSCHUWING-markering betreffende risico op gehoorbeschadiging. Draag gehoorbescherming.
	WAARSCHUWING-markering betreffende risico op brand. Bedek de ventilatiekanalen niet. Houd ontvlambare voorwerpen uit de buurt.
	WAARSCHUWING-markering betreffende risico op elektrische schokken. Sluit het netsnoer correct aan op het juiste stopcontact.

Specificaties

Elektrische specificaties	120VAC / 60Hz / 15A
Nullasttoerental	n 0: 4300/min
Maximale wieldiameter	14" (Ø355mm)
Asgat	1" (25.4mm) rond
Maximale zaagdiepte	4-9/16" (116mm)

Installatie - Voor gebruik

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE aan het begin van deze handleiding, inclusief alle tekst onder de daarin opgenomen subkoppen, voordat u dit product installeert of gebruikt.

Opmerking: Raadpleeg voor meer informatie over de onderdelen die op de volgende pagina's worden vermeld de Onderdelenlijst en diagram.

Functies

Bedieningsinstructies

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Gereedschap instellen

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Laat de trigger los en trek de stekker van het gereedschap uit het stopcontact voordat u een procedure in deze sectie uitvoert.

OM ERNSTIG LETSEL DOOR RONDVLIEGENDE FRAGMENTEN TE VOORKOMEN: gebruik alleen gebonden versterkte of diamanten doorslijpschijven voor uw elektrisch gereedschap. Het feit dat een accessoire aan uw elektrisch gereedschap kan worden bevestigd, garandeert geen veilige werking.

Zaagwiel installeren/vervangen (apart verkrijgbaar):

Terwijl u de spindelvergrendeling vasthoudt, verwijdert u de bout met de meegeleverde inbussleutel door deze met de klok mee te draaien.
Verwijder de kleine flens en de buitenste flens en verwijder vervolgens het wiel. Verwijder de ring of de binnenste flens niet.
Installeer een nieuw wiel met de richtingspijl in dezelfde richting als de pijl op de wielbeschermer.

OM ERNSTIG LETSEL TE VOORKOMEN: Het wiel moet een nominale waarde hebben van ten minste 4.300 RPM.

Vervang de buitenste flens met de platte kant naar binnen gericht en vervang vervolgens de kleine flens.
Plaats de bout terug en draai deze stevig vast met de meegeleverde inbussleutel door deze tegen de klok in te draaien.

Diepte aanpassing

Draai de vleugelbout op de dieptegeleider los en pas de basisplaat naar behoefte aan.
Draai de vleugelbout stevig vast.

Spatbescherming installeren

Druk de spatbescherming op de spatbeschermingsstang, onder de stofpoort, totdat deze op zijn plaats klikt.
Kantel de spatbescherming omhoog wanneer deze niet in gebruik is.
Om te verwijderen, kantelt u de spatbescherming omhoog totdat deze loskomt van de spatbeschermingsstang.

Geleidewielen installeren

Verwijder de schroeven van beide zijden van de basisplaat.
Verwijder de vleugelbout (93) van de basisplaat. Verwijder de basisplaat.
Spreid de beugels uit elkaar en verbind de beugels van het geleidewiel aan beide zijden van de handgrepen, in de sleuven die overeenkomen met de beugels.
Installeer de vleugelmoer om de geleidewielen aan de handgreep te bevestigen.

Wielbescherming aanpassen

Draai de knop van de wielbescherming los.
Stel de wielbescherming zo in dat het gesloten uiteinde naar de bediener wijst.
Draai de knop van de wielbescherming stevig vast.

Triggervergrendeling

Knijp in de trigger en duw vervolgens de triggervergrendeling naar voren.
Knijp in de trigger om de triggervergrendeling los te maken.

Voor nat zagen - Watersysteem aansluiten

OM ERNSTIG LETSEL EN ELEKTRISCHE SCHOK TE VOORKOMEN: Zorg ervoor dat er geen water in de motor komt. Controleer alle wateraansluitingen op lekkage. Als er lekkage wordt geconstateerd, gebruik de zaag dan niet voor nat zagen totdat de lekkage is verholpen. Overschrijd de waterdruk van 70 pSi niet.

Sluit de natte stofzuiger aan op de stofpoort.
Sluit de waterslang aan:
1. Sluit aan op waterconnector 1 voor wateruitvoer aan beide zijden van het wiel.
2. Sluit aan op waterconnector 2 voor wateruitvoer aan de linkerkant van het wiel.
Sluit de waterklep.
Sluit de tuinslang aan op de waterslangconnector van de slang.
Open de tuinslangklep iets.
Open de waterklep van de slang. Het water moet soepel over het wiel stromen. Pas de tuinslangklep indien nodig aan.

Voor droog zagen - Stofafzuiging instellen

Sluit het stofafzuigsysteem aan op de stofpoort.

Werkstuk en werkgebied instellen

Werkstukselectie: Dit gereedschap is ontworpen om metselwerk, steen, beton, gewapend beton en soortgelijke materialen te snijden. Kies het juiste wiel voor het te snijden materiaal.
Wijs een werkgebied aan dat schoon en goed verlicht is. Het werkgebied mag geen toegang verlenen aan kinderen of huisdieren om afleiding en letsel te voorkomen.

Leid het netsnoer langs een veilige route om het werkgebied te bereiken zonder een struikelgevaar te creëren of het netsnoer bloot te stellen aan mogelijke schade. Het netsnoer moet het werkgebied bereiken met voldoende extra lengte om vrije beweging tijdens het werken mogelijk te maken.
Controleer of er geen nutsleidingen of hardware in of nabij het werkstuk aanwezig zijn. Dit is vooral cruciaal voor invalsneden.

Algemene bedieningsinstructies

OM ELEKTRISCHE SCHOK EN DODELIJK GEVAAR TE VOORKOMEN: Test de aardlekschakelaar (GFci) voor elk gebruik. De GFci beschermt niet tegen elektrische schokken als gevolg van contact met beide stroomvoerende geleiders of een defect in de bedrading die dit apparaat voedt. Wijzig of schakel de GFci niet uit. Gebruik geen verlengsnoer.

OM ERNSTIG LETSEL DOOR TERUGSLAG TE VOORKOMEN: Probeer geen te grote snijdiepte te maken.

Het overbelasten van het wiel verhoogt de belasting en de gevoeligheid voor verdraaiing of vastlopen van het wiel in de snede en de mogelijkheid van terugslag of breuk van het wiel.

Maak bij het snijden van betonblokken, tegels of metselwerkmaterialen geen snede dieper dan 2-3/8' (60 mm).

Maak voor werkstukken van meer dan 2-3/8' (60 mm) tot 4' (100 mm) meer dan twee zaagsneden. De diepte van de meest efficiënte snede is ongeveer 1-9/16' (40 mm).

Dit gereedschap mag alleen op horizontale oppervlakken worden gebruikt.

Voer alle noodzakelijke aanpassingen aan de zaag uit.
Zorg ervoor dat alle beschermkappen op hun plaats zitten, in goede staat verkeren en dat alle afstelknoppen vastzitten voordat u de machine gebruikt.
Zorg ervoor dat de trigger in de "OFF" (UIT) stand staat en steek vervolgens het GFCI-netsnoer in een speciaal, geaard 120VAC-stopcontact en:
1. Druk op de RESET (RESET) knop. De indicator moet oplichten.
2. Druk op de TEST (TEST) knop. De indicator moet uitgaan.
3. Druk nogmaals op de RESET (RESET) knop. De indicator moet oplichten, het apparaat is klaar voor gebruik.

OM ERNSTIG LETSEL TE VOORKOMEN: Start de zaag niet als het wiel in contact is met iets.

Pak de hoofdhandgreep stevig vast met de ene hand en de extra handgreep met de andere hand.
Knijp in de trigger om de zaag in te schakelen. Om de zaag te stoppen, laat u de trigger los.
Noot: Als het apparaat niet inschakelt of plotseling uitschakelt, zet dan de aan/uit-schakelaar in de "OFF" (UIT) stand en controleer en reset de GFCI.
Laat het zaagwiel op volle snelheid komen voordat u het zaagwiel in het werkstuk brengt.

OM ERNSTIG LETSEL TE VOORKOMEN: Als het wiel vastloopt, houd de zaag dan stil en laat de trigger los. Wacht tot het wiel volledig tot stilstand is gekomen.
Maak alleen rechte zaagsneden. Verdraai de zaag NIET tijdens het snijden. Als dit gebeurt, zal het zaagwiel "vastlopen" in het werkstuk, wat terugslag, mogelijk letsel en/of schade aan het werkstuk en de zaag veroorzaakt.
Forceer de zaag niet om sneller te snijden dan waarvoor hij is ontworpen. Voer het zaagwiel geleidelijk in het werkstuk.
Laat de trigger los als het zaagwiel uit een onvoltooide snede moet worden teruggetrokken. Wacht tot het wiel is gestopt met draaien voordat u de zaag verwijdert. Druk niet tegen het wiel om het te stoppen.
Overbelastingswaarschuwing
1. Het waarschuwingslampje knippert rood wanneer de volledige belasting is bereikt.
2. Wanneer de volledige belasting wordt overschreden, schakelt de motor uit en brandt het waarschuwingslampje continu rood.
3. Om schade aan de motor te voorkomen nadat de zaag is gestopt als gevolg van oververhitting, moet u de motor altijd afkoelen door hem een paar minuten onbelast te laten draaien voordat u verder gaat.
Zodra de zaagklus is voltooid, laat u de trigger los en wacht u tot het zaagwiel stopt met draaien.
Om ongelukken te voorkomen, trekt u het netsnoer uit het stopcontact. Reinig het gereedschap en bewaar het binnenshuis buiten bereik van kinderen.

Onderhoud en service

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Laat de trigger los en trek de stekker van het gereedschap uit het stopcontact voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR HET FALEN VAN HET GEREEDSCHAP TE VOORKOMEN: Gebruik geen beschadigde apparatuur. Als er abnormaal lawaai of trillingen optreden, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reinigen, onderhoud en smering

VOOR ELK GEBRUIK, inspecteer de algemene staat van het gereedschap. Controleer op losse hardware, verkeerde uitlijning of vastlopen van bewegende delen, gebarsten of gebroken onderdelen, beschadigde elektrische bedrading en elke andere toestand die de veilige werking kan beïnvloeden.
NA GEBRUIK, veeg de buitenkant van het gereedschap af met een schone doek. Gebruik geen oplosmiddelen. Dompel niet onder in vloeistof.

AF EN TOE, reinig de ventilatieopeningen. Draag een ANSI-goedgekeurde veiligheidsbril en een NIOSH-goedgekeurd stofmasker/ademhalingsapparaat en blaas de ventilatieopeningen schoon met perslucht.
AF EN TOE, of indien nodig, verwijder en spoel de waterslang en aansluitingen.
OM ERNSTIG LETSEL TE VOORKOMEN: als het netsnoer of de GFci-eenheid van dit elektrische gereedschap beschadigd is, mag deze alleen worden vervangen door een gekwalificeerde servicetechnicus.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Gereedschap start niet	Snoer niet aangesloten. Geen stroom in het stopcontact. GFCI-stroomonderbreker geactiveerd. Thermische resetknop van het gereedschap geactiveerd (indien aanwezig). Interne schade of slijtage. (Bijvoorbeeld koolborstels of schakelaar.)	Controleer of het snoer is aangesloten. Controleer de stroomtoevoer naar het stopcontact. Als het stopcontact geen stroom heeft, schakel dan het gereedschap uit en controleer de stroomonderbreker. Als de stroomonderbreker is geactiveerd, controleer dan of het circuit de juiste capaciteit heeft voor het gereedschap en of het circuit geen andere belastingen heeft. Druk op de resetknop op de GFCI. Schakel het gereedschap uit en laat het afkoelen. Druk op de resetknop op het gereedschap (indien aanwezig). Laat het gereedschap door een technicus onderhouden.
Gereedschap werkt traag	Verlengsnoer te lang of snoerdiameter te klein.	Vermijd het gebruik van een verlengsnoer. Als een verlengsnoer nodig is, gebruik er dan een met de juiste diameter voor de lengte en belasting. Zie het gedeelte Verlengsnoeren.
Zaag stopt plotseling	GFCI-stroomonderbreker geactiveerd. Water lekt uit de behuizing.	Druk op de resetknop op de GFCI. ELEKTRISCH SCHOKGEVAAR! Stop ONMIDDELLIJK met het gebruik. Laat het apparaat repareren door een gekwalificeerde technicus voordat u het verder gebruikt.
Prestaties nemen na verloop van tijd af	Wiel bot of beschadigd. Koolborstel versleten of beschadigd.	Houd het wiel scherp. Vervang indien nodig. Vervang de koolborstel.
Overmatig lawaai of geratel	Interne schade of slijtage. (Bijvoorbeeld koolborstel of lagers.)	Laat het gereedschap door een gekwalificeerde technicus onderhouden.
Oververhitting	Gereedschap wordt geforceerd om te snel te werken. Accessoire verkeerd uitgelijnd. Accessoire bot of beschadigd. Ventilatieopeningen van de motorbehuizing geblokkeerd. Motor wordt belast door een lang of klein verlengsnoer.	Laat het gereedschap in zijn eigen tempo werken. Controleer en corrigeer de uitlijning van het accessoire op de geleider en/of tafel. Houd snijaccessoires scherp. Vervang indien nodig. Draag een ANSI-goedgekeurde veiligheidsbril en een door NIOSH goedgekeurd stofmasker/ademhalingsapparaat tijdens het uitblazen van stof uit de motor met behulp van perslucht. Vermijd het gebruik van een verlengsnoer. Als een verlengsnoer nodig is, gebruik er dan een met de juiste diameter voor de lengte en belasting. Zie het gedeelte Verlengsnoeren.
Geen water op het wiel	Waterslang niet aangesloten. Waterslang geblokkeerd	Sluit de waterslang aan op de waterinlaat van de zaag. Open de waterkraan. Spoel de waterslang door.
Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van het gereedschap. Koppel de stroomtoevoer los voor onderhoud.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bauer 21713E-B, 58215 - 14 inch Portable Concrete Pull Saw Handleiding
