PAX A80 POS - Hurtig oppstartsguide for betalingsterminal
Innholdsfortegnelse
Vennligst sjekk komponentene etter utpakking. Hvis noe mangler, eller hvis det mangler en side i produktmanualen osv., vennligst kontakt forhandleren.
| Del |  |
| A80 benkmodell betalingsterminal |  |
| AC strømadapter | |
| AC strømkabel | |
| Telefonkabel | |
| Termisk papirrull | |
| Hurtig oppstartsguide | |
Produktbeskrivelse

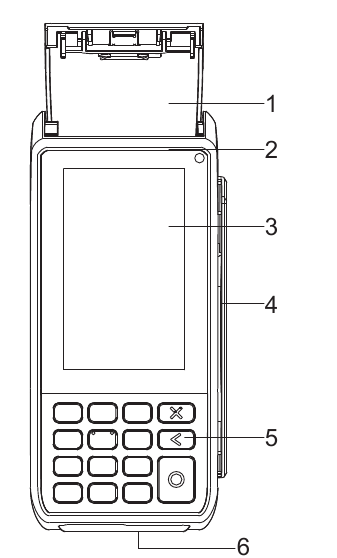

Figur 1. Frontvisning

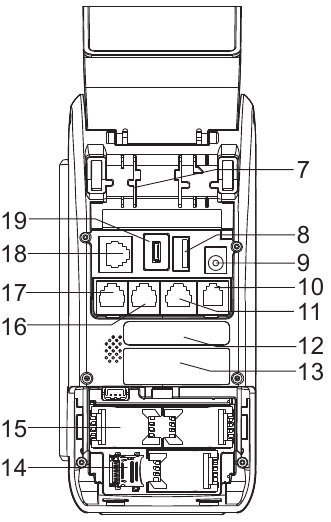

Figur 2. Bakvisning
- Skriverdeksel
- Kontaktløs sone og skriverlås
- Hovedskjerm
- MSR-leser
- Strøm PÅ/AV
- EMV/Chip-leser
- Kabelguider
- USB-vert (port)
- Strøm (port)
- PIN-tastatur (port)
- RS232 (port)
- Serienummer
- Navneplate
- SD-kortspor
- SAM-spor
- Linje (port)
- Telefon (port)
- LAN (port)
- USB OTG (port)
Instruksjoner
Følgende avsnitt dekker grunnleggende bruksanvisninger.
Strøm PÅ/AV
SLÅ PÅ (POWER ON):
Trykk og hold inne strømknappen i 3-5 sekunder og slipp deretter.
SLÅ AV (POWER OFF):
Trykk og hold inne strømknappen i 3 til 5 sekunder og slipp deretter.
SAM/SD-kortinstallasjon

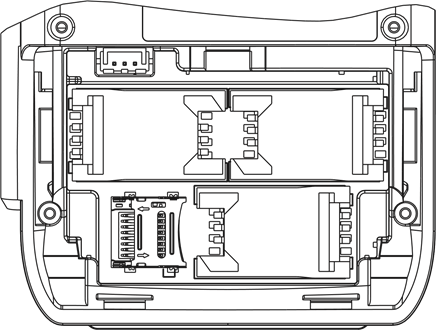

Figur 3.SAM- og SD-kortspor
A80 har to SAM-kortspor på hoveddelen av enheten og ett SD-kortspor. Disse kortsporene er normalt skjult under bakdekselet.
For å installere et SD- eller SAM-kort i et av disse sporene, sett inn et kort i kortsporet med kontaktene vendt oppover og det avklipte hjørnet av kortet vendt fremover og til høyre.
Kortlesere
- Magnetstripe-kort: Skyv kortet gjennom kortlesersporet fra topp til bunn eller fra bunn til topp med magnetstripen vendt mot enheten. Pass på at kortet er satt helt inn i kortleseren mens du sveiper kortet.
- Smartkortleser: Sett kortet helt inn i leseren med de metalliske kontaktene vendt opp og mot enheten. Pass på at kortet er satt helt inn i kortleseren mens du skanner kortet.
- Kontaktløs kortleser: Den kontaktløse kortleseren leser kort og enheter som er plassert omtrent innenfor en tomme (2,5 mm). For best resultat, plasser så nær leseren som mulig og sentrer kortet over det angitte området.
Miljø
Arbeidsmiljø:
Temperatur: -10°C ~ 50°C (14°F ~ 122°F)
Luftfuktighet: 10% ~ 93% (uten kondens)
Lagringsmiljø:
Temperatur: -20°C ~ 70°C (-4°F ~ 158°F)
Luftfuktighet: 10% ~ 93% (uten kondens)
Rengjøring av enheten
- Ikke bruk rengjøringsmidler for industriell styrke eller slipemidler, da det kan skade eller ripe skjermen.
- Ikke senk enheten i vann eller væske.
- Ikke spray vann eller rengjøringsmiddel inn i EMV-kortleseren eller portene.
- For å rengjøre skjermen, påfør destillert vann eller mildt glassrengjøringsmiddel på en myk, lofri klut og tørk forsiktig av terminalen.
Tips for terminalinstallasjon og bruk
- Hvis kabler blir skadet, skaff en erstatning.
- Ikke sett inn ukjente materialer i noen port på A80; dette kan forårsake alvorlig skade.
- Hvis reparasjoner er nødvendig, vennligst kontakt en profesjonell tekniker i stedet for å forsøke dem på egenhånd.
- Unngå å utsette enheten for et ekstremt varmt, støvete eller sterkt elektromagnetisk miljø.
- Ikke vibrer, rist eller mist enheten.
Endringer eller modifikasjoner som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.
PAX kundestøtte
For spørsmål eller hjelp med terminalinstallasjonen, vennligst kontakt din tjenesteleverandør eller PAX kundestøtte.
Ansvarlig part:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Help Desk 1-877-859-0099
www.pax.us
