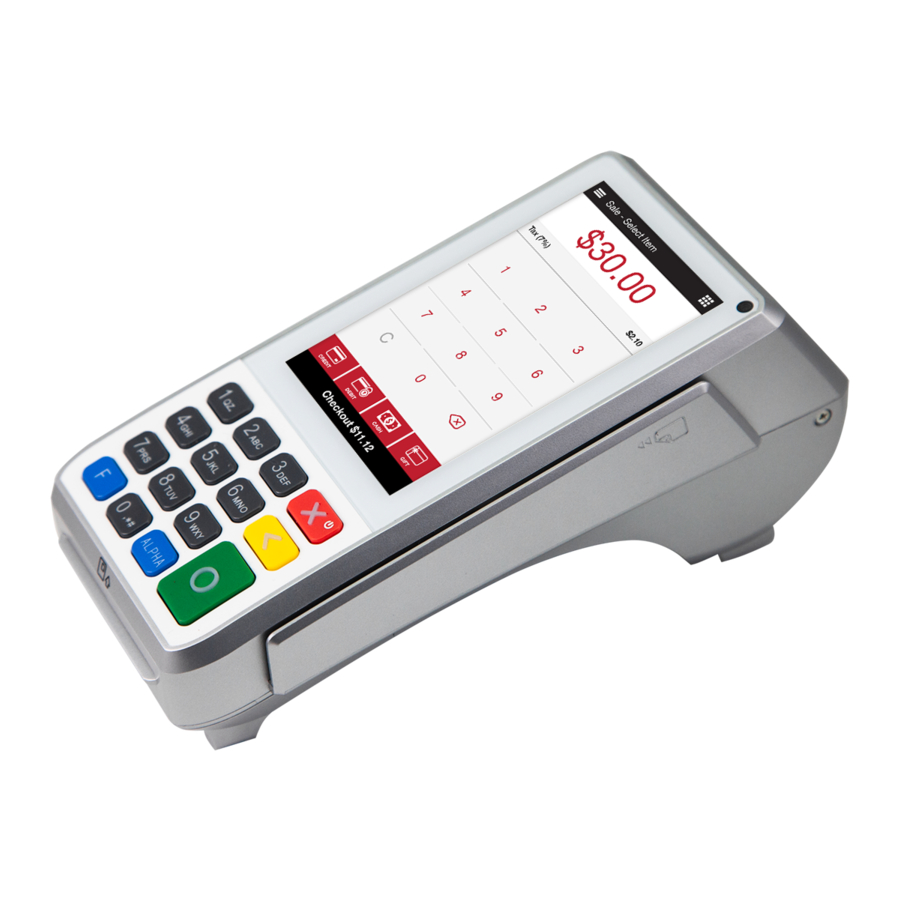

PAX A80 POS - Ghid de configurare rapidă a terminalului de plată
Lista de verificare a conținutului
Vă rugăm să verificați componentele după despachetare. Dacă lipsesc unele, sau dacă lipsește o pagină din manualul produsului, etc., vă rugăm să contactați distribuitorul.
| Parte |  |
| Terminal de plată de tejghea A80 |  |
| Adaptor de alimentare CA | |
| Cablu de alimentare CA | |
| Cablu telefonic | |
| Rola de hârtie termică | |
| Ghid de configurare rapidă | |
Descrierea produsului
Figura 1. Vedere frontală
Figura 2. Vedere din spate
- Capac imprimantă
- Zonă contactless și zăvor imprimantă
- Ecran principal
- Cititor MSR
- Pornire/Oprire
- Cititor EMV/Chip
- Ghidaje cabluri
- USB Host (Port)
- Alimentare (Port)
- PIN Pad (Port)
- RS232 (Port)
- Număr de serie
- Plăcuță de identificare
- Slot card SD
- Sloturi SAM
- Linie (Port)
- Telefon (Port)
- LAN (Port)
- USB OTG (Port)
Instrucțiuni
Următoarele secțiuni acoperă instrucțiunile de operare de bază.
Pornire/Oprire
PORNIRE:
Apăsați și mențineți apăsat butonul de pornire timp de 3-5 secunde și apoi eliberați.
OPRIRE:
Apăsați și mențineți apăsat butonul de pornire timp de 3 până la 5 secunde și apoi eliberați.
Instalarea cardului SAM/SD
Figura 3. Sloturi pentru carduri SAM și SD
A80 are două sloturi pentru carduri SAM pe corpul principal al dispozitivului și un slot pentru card SD. Aceste sloturi pentru carduri sunt în mod normal ascunse sub capacul din spate.
Pentru a instala un card SD sau SAM în oricare dintre aceste sloturi, introduceți un card în slotul pentru card cu contactele orientate în sus și colțul tăiat al cardului orientat înainte și spre dreapta.
Cititoare de carduri
- Card cu bandă magnetică: Glisați cardul prin slotul cititorului de carduri de sus în jos sau de jos în sus, cu banda magnetică orientată spre corpul dispozitivului. Asigurați-vă că cardul este complet introdus în cititorul de carduri în timp ce glisați cardul.
- Cititor de carduri inteligente: Introduceți cardul complet în cititor cu contactele metalice orientate în sus și spre dispozitiv. Asigurați-vă că cardul este complet introdus în cititorul de carduri în timp ce scanați cardul.
- Cititor de carduri contactless: Cititorul de carduri contactless citește cardurile și dispozitivele plasate aproximativ la un inch (2,5 mm). Pentru rezultate optime, plasați cât mai aproape de cititor și centrați cardul peste zona indicată.
Mediu
Mediu de lucru:
Temperatură: -10°C ~ 50°C (14°F ~ 122°F)
Umiditate: 10% ~ 93% (fără condensare)
Mediu de stocare:
Temperatură: -20°C ~ 70°C (-4°F ~ 158°F)
Umiditate: 10% ~ 93% (fără condensare)
Curățarea dispozitivului
- Nu utilizați produse de curățare industriale sau abrazive, deoarece acestea pot deteriora sau zgâria ecranul.
- Nu scufundați dispozitivul în apă sau lichid.
- Nu pulverizați apă sau produse de curățare în cititorul de carduri EMV sau în porturi.
- Pentru a curăța ecranul, aplicați apă distilată sau un produs de curățare blând pentru sticlă pe o cârpă moale, fără scame și ștergeți ușor terminalul.
Sfaturi pentru instalarea și utilizarea terminalului
- Dacă vreun cablu se deteriorează, căutați un înlocuitor.
- Nu introduceți materiale necunoscute în niciun port de pe A80; acest lucru poate cauza daune grave.
- Dacă sunt necesare reparații, vă rugăm să contactați un tehnician profesionist în loc să încercați să le faceți singur.
- Evitați expunerea dispozitivului la un mediu excesiv de fierbinte, prăfuit sau electromagnetic puternic.
- Nu vibrați, scuturați sau scăpați dispozitivul.
Modificările sau modificările care nu sunt aprobate în mod expres de partea responsabilă pentru conformitate ar putea anula autoritatea utilizatorului de a opera echipamentul.
Asistență clienți PAX
Pentru întrebări sau ajutor cu instalarea terminalului, vă rugăm să contactați furnizorul dvs. de servicii sau asistența clienți PAX.
Parte responsabilă:
PAX Technology, Inc.
8880 Freedom Crossing Trail
Building 400, 3rd Floor, Suite 300
Jacksonville, FL 32256, USA
Help Desk 1-877-859-0099
www.pax.us
