PAX D180 - Ghid de configurare rapidă a terminalului MPOS

Lista de verificare a conținutului

Vă rugăm să verificați componentele după despachetare. Dacă lipsește vreuna dintre ele sau dacă lipsește o pagină din manualul produsului, etc., vă rugăm să contactați distribuitorul.

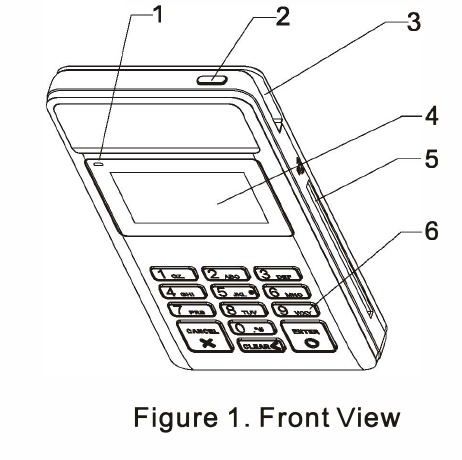

Descrierea produsului

1. Indicator LED de încărcare
2. Tasta de pornire
3. Cititor de carduri cu bandă magnetică
4. Afișaj
5. Cititor de carduri inteligente
6. Tastatură

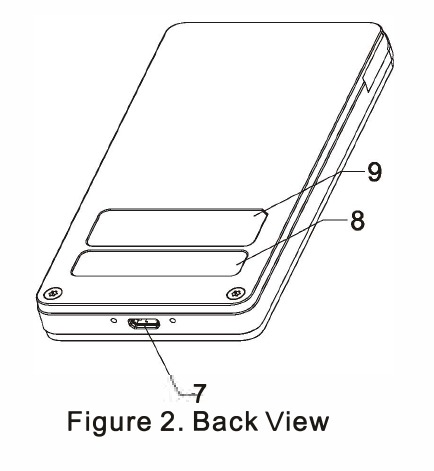

7. MicroUSB
8. Număr de serie
9. Plăcuță de identificare

Începere rapidă

Conectați-vă la PC cu cablu USB

1. Conectați PC-ul cu D180 prin cablu USB.
2. Pentru a face cumpărături, faceți clic pe butonul PAY (PLĂTEȘTE) de pe PC.
3. Confirmați suma afișată pe ecranul D180.
4. Solicitați citirea cardului pe D180.
5. Introduceți PI N prin intermediul tastaturii pinpad a D180.
6. Finalizați tranzacția.

Conexiune prin tehnologia wireless Bluetooth ®

1. Activați Bluetooth și scanați pentru D180. În mod implicit, numele dispozitivului D180 este PAX D180_XXXX, unde XXXX sunt ultimele 4 litere ale adresei MAC Bluetooth a D180. Vă rugăm să rețineți că numele dispozitivului poate fi modificat în funcție de cerințele utilizatorului.
2. Asociați echipamentul mobil cu D180; în timpul asocierii, echipamentul mobil poate solicita o parolă de asociere. Introduceți parola și faceți clic pe OK pentru a confirma.
3. Pentru a face cumpărături pe echipamentul mobil și/sau pentru a plasa o comandă, trimiteți comanda și faceți clic pe butonul PAY (PLĂTEȘTE).
4. Confirmați suma afișată pe ecranul D180.
5. Solicitați citirea cardului pe D180.
6. Introduceți codul PIN prin intermediul tastaturii pin pad a D180.
7. Finalizați tranzacția.

Instrucțiuni

Pornire/Oprire

Pornire: apăsați și mențineți apăsată tasta de pornire până când afișajul se aprinde.
Oprire: apăsați și mențineți apăsată tasta de pornire până când afișajul se stinge.

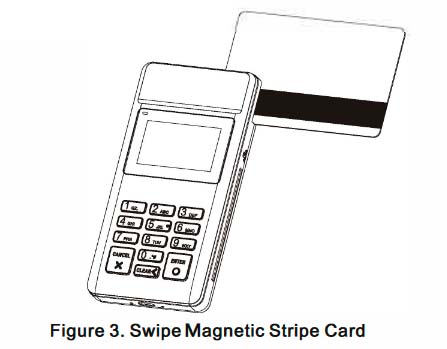

Glisarea cardului cu bandă magnetică

Când glisați, partea din spate a cardului trebuie să fie orientată în sus, așa cum se arată în Figura 3. Glisarea bidirecțională este acceptată. Vă rugăm să glisați cardul cu o viteză constantă.

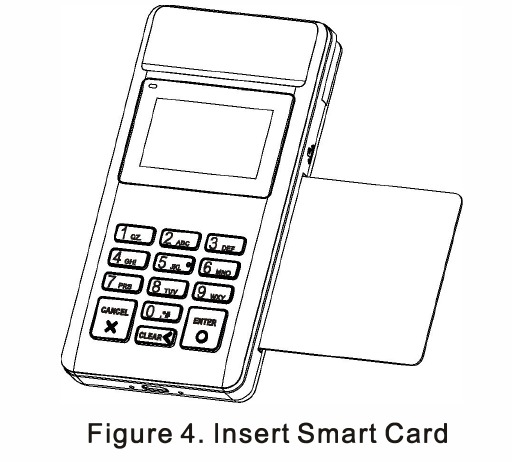

Citirea cardului inteligent

Când introduceți cardul inteligent în slotul său, cipul cardului inteligent trebuie să fie orientat în sus. Pentru a evita orice deteriorare fizică a cardului sau a slotului pentru carduri inteligente al terminalului, se recomandă introducerea cardului cu grijă. Dacă cardul inteligent este detectat cu succes de terminal, pictograma cardului inteligent se va afișa în partea de sus a ecranului.

Procesul de operare ICC

Înainte de a introduce cardul IC, vă rugăm să verificați în interiorul și în jurul slotului pentru cardul IC. Dacă există vreun obiect suspect, vă rugăm să nu introduceți cardul și să raportați imediat personalului relevant.

Încărcarea bateriei

Pentru a încărca bateria, conectați terminalul la un PC prin intermediul unui cablu USB. Pentru prima dată, vă rugăm să încărcați bateria înainte de a utiliza terminalul.

Indicator LED de încărcare

Indicatorul LED de încărcare arată,

• Roșu continuu când bateria se încarcă.
• Verde continuu când cablul USB este conectat și bateria este complet încărcată.

Sfaturi de instalare și utilizare

1. Nu deteriorați cablul USB. Dacă cablul USB este deteriorat, vă rugăm să nu-l mai utilizați.
2. Înainte de a conecta cablul USB la o sursă de alimentare, cum ar fi un adaptor de alimentare, vă rugăm să vă asigurați că tensiunea de alimentare este adecvată pentru terminal.
3. Nu expuneți terminalul la soare sau în condiții de mediu umede, calde și prăfuite.
4. Țineți terminalul departe de materiale lichide.
5. Nu introduceți niciun material necunoscut în niciun port al terminalului, deoarece poate provoca daune grave terminalului.
6. Dacă terminalul funcționează defectuos, vă rugăm să contactați tehnicieni POS profesioniști.
7. Nu puneți terminalul într-o zonă explozivă sau periculoasă.

Parte responsabilă:
PAX Technology Inc.
8880 Freedom Crossing Trail,
Building 400, 3rd Floor, Suite 300,
Jacksonville, FL, 32256, USA
Help Desk: 877-859-0099
www.pax.us
