PAX D180 - MPOS Terminal Gyors Beállítási Útmutató

Tartalomjegyzék

Kérjük, ellenőrizze az alkatrészeket a kicsomagolás után. Ha bármelyik hiányzik, vagy ha hiányzik egy oldal a termék kézikönyvéből, stb., kérjük, lépjen kapcsolatba a kereskedővel.

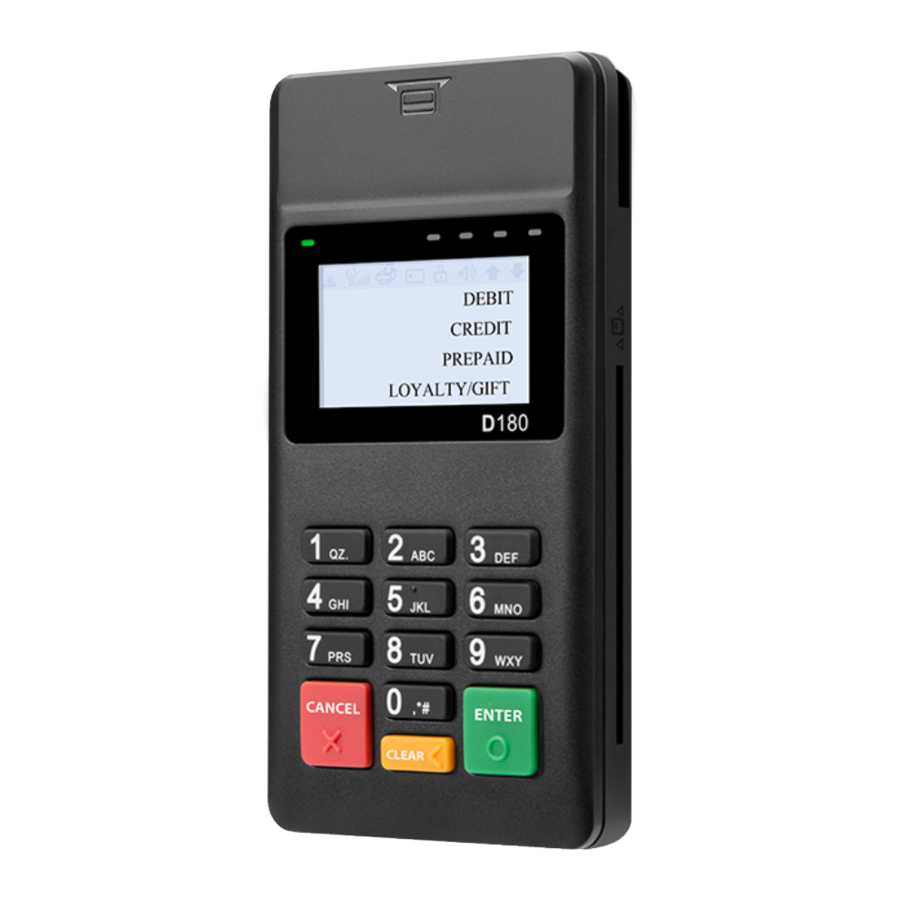

Termékleírás

1. Töltés LED jelző
2. Bekapcsoló gomb
3. Mágnescsíkos kártyaolvasó
4. Kijelző
5. Okoskártya olvasó
6. Billentyűzet

7. MicroUSB
8. Sorozatszám
9. Névtábla

Gyorsindítás

Csatlakoztassa a számítógéphez USB kábellel

1. Csatlakoztassa a számítógépet a D180-hoz USB kábellel.
2. A vásárláshoz kattintson a FIZETÉS (PAY) gombra a számítógépen.
3. Erősítse meg a D180 képernyőjén megjelenő összeget.
4. Kérje a kártya beolvasását a D180-on.
5. Adja meg a PIN kódot a D180 pinpadján keresztül.
6. Fejezze be a tranzakciót.

Bluetooth ® vezeték nélküli technológia kapcsolat

1. Kapcsolja be a Bluetooth-t, és keressen a D180-ra. Alapértelmezés szerint a D180 eszközneve PAX D180_XXXX, ahol az XXXX a D180 Bluetooth MAC-címének utolsó 4 betűje. Kérjük, vegye figyelembe, hogy az eszköznév a felhasználói igényeknek megfelelően módosítható.
2. Párosítsa a mobil eszközt a D180-nal; a párosítás során a mobil eszköz kérheti a párosítási jelszót. Adja meg a jelszót, és kattintson az OK gombra a megerősítéshez.
3. A mobil eszközön történő vásárláshoz és/vagy rendelés leadásához küldje el a rendelést, és kattintson a FIZETÉS (PAY) gombra.
4. Erősítse meg a D180 képernyőjén megjelenő összeget.
5. Kérje a kártya beolvasását a D180-on.
6. Adja meg a PIN kódot a D180 pinpadján keresztül.
7. Fejezze be a tranzakciót.

Utasítások

Bekapcsolás/Kikapcsolás

Bekapcsolás: tartsa lenyomva a bekapcsoló gombot, amíg a kijelző be nem kapcsol.
Kikapcsolás: tartsa lenyomva a bekapcsoló gombot, amíg a kijelző ki nem kapcsol.

Mágnescsíkos kártya lehúzása

Lehúzáskor a kártya hátoldalának felfelé kell néznie, ahogy a 3. ábrán látható. A kétirányú lehúzás támogatott. Kérjük, húzza le a kártyát állandó sebességgel.

Okoskártya olvasása

Amikor az okoskártyát a nyílásba helyezi, az okoskártya chipjének felfelé kell néznie. A kártya vagy a terminál okoskártya nyílásának fizikai károsodásának elkerülése érdekében ajánlott a kártyát óvatosan behelyezni. Ha a terminál sikeresen észlelte az okoskártyát, az okoskártya ikonja megjelenik a képernyő tetején.

ICC Működési Folyamat

Az IC kártya behelyezése előtt kérjük, ellenőrizze az IC kártya nyílásának belsejét és környékét. Ha bármilyen gyanús tárgyat talál, kérjük, ne helyezze be a kártyát, és azonnal jelentse az illetékes személyzetnek.

Akkumulátor töltése

Az akkumulátor töltéséhez csatlakoztassa a terminált egy számítógéphez USB kábellel. Első alkalommal kérjük, töltse fel az akkumulátort a terminál használata előtt.

Töltés LED jelző

A töltés LED jelző a következőket mutatja:

• Folyamatos piros, amikor az akkumulátor töltődik.
• Folyamatos zöld, amikor az USB kábel csatlakoztatva van, és az akkumulátor teljesen fel van töltve.

Telepítési és Használati Tippek

1. Ne rongálja meg az USB kábelt. Ha az USB kábel megsérült, kérjük, ne használja tovább.
2. Mielőtt az USB kábelt egy áramforráshoz csatlakoztatná, például egy hálózati adapterhez, kérjük, győződjön meg arról, hogy a tápfeszültség megfelelő a terminálhoz.
3. Ne tegye ki a terminált napsütésnek, vagy párás, forró és poros környezeti feltételeknek.
4. Tartsa távol a terminált folyékony anyagoktól.
5. Ne dugjon ismeretlen anyagot a terminál bármelyik portjába, mivel ez súlyos károkat okozhat a terminálban.
6. Ha a terminál hibásan működik, kérjük, lépjen kapcsolatba egy szakemberrel POS technikusokkal.
7. Ne helyezze a terminált robbanásveszélyes vagy veszélyes területre.

Felelős fél:
PAX Technology Inc.
8880 Freedom Crossing Trail,
Building 400, 3rd Floor, Suite 300,
Jacksonville, FL, 32256, USA
Help Desk: 877-859-0099
www.pax.us
