PAX D180 - MPOS-päätteen pika-asennusopas

Sisältöluettelo

Tarkista osat purkamisen jälkeen. Jos jokin niistä puuttuu tai tuoteoppaasta puuttuu sivu, ota yhteyttä jälleenmyyjään.

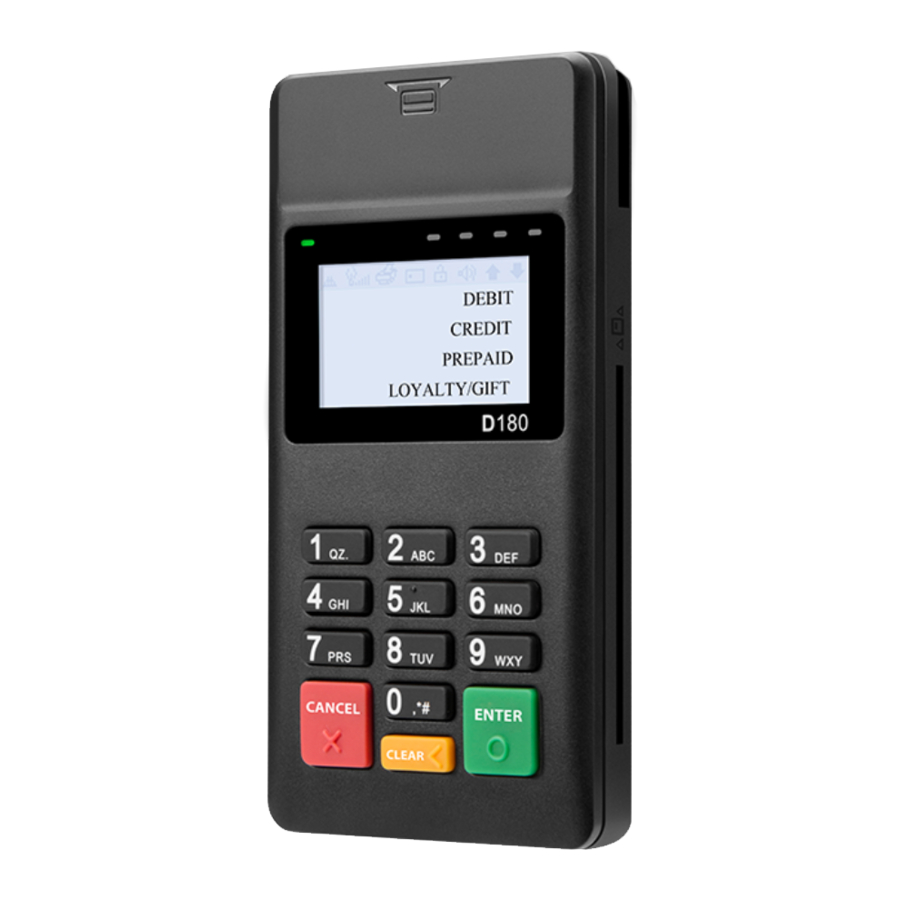

Tuotekuvaus

1. Latauksen LED-merkkivalo
2. Virtanäppäin
3. Magneettijuovakortin lukija
4. Näyttö
5. Älykortin lukija
6. Näppäimistö

7. MicroUSB
8. Sarjanumero
9. Tietokilpi

Pika-aloitus

Yhdistä tietokoneeseen USB-kaapelilla

1. Yhdistä PC D180:een USB-kaapelilla.
2. Klikkaa maksa-painiketta ("PAY button") tietokoneella tehdäksesi ostoksia.
3. Vahvista D180-näytöllä näkyvä summa.
4. Kehota lukemaan kortti D180:ssä.
5. Syötä PIN-koodi D180:n näppäimistön kautta.
6. Suorita tapahtuma loppuun.

Bluetooth ® -langaton tekniikkayhteys

1. Kytke Bluetooth päälle ja etsi D180. Oletusarvoisesti D180:n laitenimi on PAX D180_XXXX, jossa XXXX on D180:n Bluetooth MAC-osoitteen 4 viimeistä kirjainta. Huomaa, että laitenimeä voidaan muuttaa käyttäjän vaatimusten mukaisesti.
2. Yhdistä mobiililaite D180:een; pariliitoksen muodostamisen aikana mobiililaite saattaa pyytää pariliitosavainta. Anna tunnusluku ja vahvista napsauttamalla OK.
3. Voit tehdä ostoksia mobiililaitteella ja/tai tehdä tilauksen lähettämällä tilauksen ja napsauttamalla MAKSA-painiketta ("PAY button").
4. Vahvista D180-näytöllä näkyvä summa.
5. Kehota lukemaan kortti D180:ssä.
6. Syötä PIN-koodi D180:n näppäimistön kautta.
7. Suorita tapahtuma loppuun.

Ohjeet

Virta päälle/pois

Virta päälle: pidä virtanäppäintä painettuna, kunnes näyttö syttyy.
Virta pois: pidä virtanäppäintä painettuna, kunnes näyttö sammuu.

Magneettijuovakortin pyyhkäisy

Pyyhkäistäessä kortin takapuolen on oltava ylöspäin kuvan 3 mukaisesti. Kaksisuuntainen pyyhkäisy on tuettu. Pyyhkäise kortti tasaisella nopeudella.

Älykortin lukeminen

Kun asetat älykortin korttipaikkaan, älykortin sirun on oltava ylöspäin. Jotta vältetään kortin tai päätteen älykorttipaikan fyysiset vauriot, on suositeltavaa asettaa kortti varovasti. Jos pääte havaitsee älykortin onnistuneesti, älykortin kuvake tulee näkyviin näytön yläreunaan.

ICC-toimintaprosessi

Ennen IC-kortin asettamista, tarkista IC-korttipaikan sisä- ja ulkopuoli. Jos siellä on epäilyttäviä esineitä, älä aseta korttia ja ilmoita siitä välittömästi asianomaiselle henkilökunnalle.

Akun lataaminen

Lataa akku yhdistämällä pääte tietokoneeseen USB-kaapelilla. Lataa akku ensimmäisellä kerralla ennen päätteen käyttöä.

Latauksen LED-merkkivalo

Latauksen LED-merkkivalo näyttää,

• Tasainen punainen, kun akkua ladataan.
• Tasainen vihreä, kun USB-kaapeli on kytketty ja akku on ladattu täyteen.

Asennus- ja käyttövinkkejä

1. Älä vahingoita USB-kaapelia. Jos USB-kaapeli on vaurioitunut, älä käytä sitä enää.
2. Ennen kuin liität USB-kaapelin virtalähteeseen, kuten virtasovittimeen, varmista, että sen syöttöjännite on sopiva päätteelle.
3. Älä altista päätettä auringonvalolle tai kosteille, kuumille ja pölyisille ympäristöolosuhteille.
4. Pidä pääte loitolla nestemäisistä materiaaleista.
5. Älä työnnä mitään tuntematonta materiaalia mihinkään päätteen porttiin, koska se voi aiheuttaa vakavia vaurioita päätteelle.
6. Jos pääte toimii virheellisesti, ota yhteyttä ammattitaitoisiin POS-teknikoihin.
7. Älä aseta päätettä räjähdysvaaralliselle tai vaaralliselle alueelle.

Vastuullinen osapuoli:
PAX Technology Inc.
8880 Freedom Crossing Trail,
Building 400, 3rd Floor, Suite 300,
Jacksonville, FL, 32256, USA
Help Desk: 877-859-0099
www.pax.us
