PAX D180 - Průvodce rychlým nastavením terminálu MPOS

Kontrolní seznam obsahu

Po rozbalení zkontrolujte komponenty. Pokud některá z nich chybí, nebo pokud v příručce k produktu chybí stránka atd., kontaktujte prodejce.

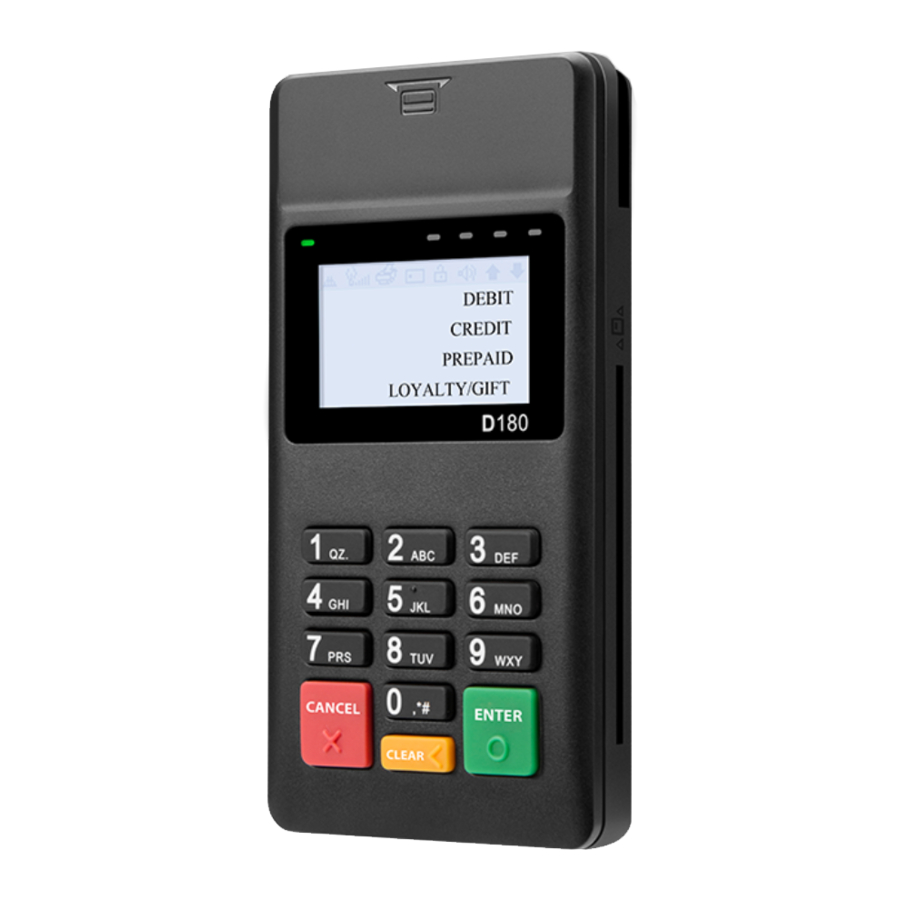

Popis produktu

1. LED indikátor nabíjení
2. Tlačítko napájení
3. Čtečka karet s magnetickým proužkem
4. Displej
5. Čtečka čipových karet
6. Klávesnice

7. MicroUSB
8. Sériové číslo
9. Štítek

Rychlý start

Připojte k PC pomocí USB kabelu

1. Připojte PC k D180 pomocí USB kabelu.
2. Pro nákup klikněte na tlačítko "PAY" (zaplatit) na PC.
3. Potvrďte částku zobrazenou na obrazovce D180.
4. Zobrazí se výzva k načtení karty na D180.
5. Zadejte PIN pomocí pinpadu D180.
6. Dokončete transakci.

Připojení pomocí bezdrátové technologie Bluetooth ®

1. Zapněte Bluetooth a vyhledejte D180. Ve výchozím nastavení je název zařízení D180 PAX D180_XXXX, přičemž XXXX jsou poslední 4 písmena adresy Bluetooth MAC D180. Upozorňujeme, že název zařízení může být upraven podle požadavků uživatele.
2. Spárujte mobilní zařízení s D180; během párování může mobilní zařízení zobrazit výzvu k zadání párovacího hesla. Zadejte heslo a kliknutím na "OK" (OK) potvrďte.
3. Chcete-li nakupovat na mobilním zařízení a/nebo zadat objednávku, odešlete objednávku a klikněte na tlačítko "PAY" (zaplatit).
4. Potvrďte částku zobrazenou na obrazovce D180.
5. Zobrazí se výzva k načtení karty na D180.
6. Zadejte PIN pomocí pin padu D180.
7. Dokončete transakci.

Instrukce

Zapnutí/vypnutí

Zapnutí: stiskněte a podržte tlačítko napájení, dokud se displej nezapne.
Vypnutí: stiskněte a podržte tlačítko napájení, dokud se displej nevypne.

Přejetí karty s magnetickým proužkem

Při přejetí karty musí být zadní strana karty otočena nahoru, jak je znázorněno na obrázku 3. Podporováno je obousměrné přejetí. Přejeďte kartou stálou rychlostí.

Čtení čipové karty

Při vkládání čipové karty do slotu musí čip čipové karty směřovat nahoru. Aby nedošlo k fyzickému poškození karty nebo slotu pro čipovou kartu terminálu, doporučuje se vkládat kartu opatrně. Pokud terminál úspěšně detekuje čipovou kartu, ikona čipové karty se zobrazí v horní části obrazovky.

Proces operace ICC

Před vložením karty IC zkontrolujte vnitřek a okolí slotu pro kartu IC. Pokud se zde nachází nějaký podezřelý předmět, nevkládejte kartu a okamžitě to nahlaste příslušnému personálu.

Nabíjení baterie

Chcete-li nabít baterii, připojte terminál k PC pomocí USB kabelu. Před prvním použitím terminálu baterii nabijte.

LED indikátor nabíjení

LED indikátor nabíjení zobrazuje:

• Svítí červeně, když se baterie nabíjí.
• Svítí zeleně, když je připojen USB kabel a baterie je plně nabitá.

Tipy pro instalaci a používání

1. Nepoškoďte USB kabel. Pokud je USB kabel poškozen, nepoužívejte jej.
2. Před připojením USB kabelu k napájecímu zdroji, jako je napájecí adaptér, se ujistěte, že jeho napájecí napětí je pro terminál vhodné.
3. Nevystavujte terminál slunečnímu záření nebo vlhkým, horkým a prašným podmínkám prostředí.
4. Udržujte terminál mimo dosah tekutých materiálů.
5. Nezapojujte do žádného portu terminálu žádný neznámý materiál, protože to může způsobit vážné poškození terminálu.
6. Pokud terminál nefunguje správně, kontaktujte prosím profesionální techniky POS.
7. Neumisťujte terminál do výbušného nebo nebezpečného prostoru.

Odpovědná strana:
PAX Technology Inc.
8880 Freedom Crossing Trail,
Building 400, 3rd Floor, Suite 300,
Jacksonville, FL, 32256, USA
Help Desk: 877-859-0099
www.pax.us
