PAX D180 - Guía de configuración rápida del terminal MPOS

Lista de verificación del contenido

Compruebe los componentes después de desembalar. Si falta alguno de ellos, o si falta una página del manual del producto, etc., póngase en contacto con el distribuidor.

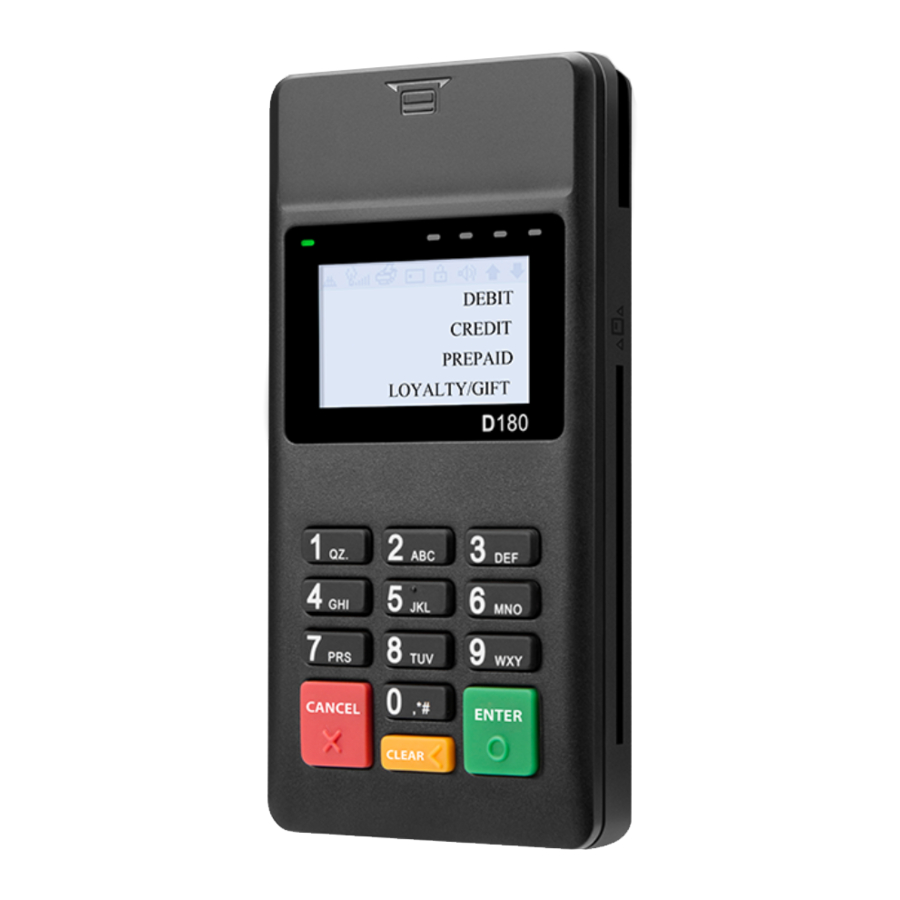

Descripción del producto

1. Indicador LED de carga
2. Tecla de encendido
3. Lector de tarjetas de banda magnética
4. Pantalla
5. Lector de tarjetas inteligentes
6. Teclado

7. MicroUSB
8. Número de serie
9. Placa de identificación

Inicio rápido

Conectar al PC con cable USB

1. Conecte el PC con el D180 mediante un cable USB.
2. Para comprar, haga clic en el botón "PAY" (pagar) en el PC.
3. Confirme el importe que se muestra en la pantalla del D180.
4. Solicite la lectura de la tarjeta en el D180.
5. Introduzca el PIN a través del teclado del D180.
6. Finalice la transacción.

Conexión de tecnología inalámbrica Bluetooth ®

1. Active el Bluetooth y busque el D180. De forma predeterminada, el nombre del dispositivo D180 es PAX D180_XXXX, donde XXXX son las últimas 4 letras de la dirección MAC de Bluetooth del D180. Tenga en cuenta que el nombre del dispositivo puede modificarse según los requisitos del usuario.
2. Empareje el equipo móvil con el D180; durante el emparejamiento, el equipo móvil puede solicitar una clave de acceso de emparejamiento. Introduzca la clave de acceso y haga clic en "OK" (Aceptar) para confirmar.
3. Para comprar en un equipo móvil y/o realizar un pedido, envíe el pedido y haga clic en el botón "PAY" (pagar).
4. Confirme el importe que se muestra en la pantalla del D180.
5. Solicite la lectura de la tarjeta en el D180.
6. Introduzca el PIN a través del teclado del D180.
7. Finalice la transacción.

Instrucciones

Encendido/Apagado

Encendido: mantenga pulsada la tecla de encendido hasta que se encienda la pantalla.
Apagado: mantenga pulsada la tecla de encendido hasta que se apague la pantalla.

Deslizar la tarjeta de banda magnética

Al deslizar la tarjeta, la parte posterior de la tarjeta debe estar orientada hacia arriba, como se muestra en la Figura 3. Se admite el deslizamiento bidireccional. Deslice la tarjeta a una velocidad constante.

Lectura de la tarjeta inteligente

Al insertar la tarjeta inteligente en su ranura, el chip de la tarjeta inteligente debe estar orientado hacia arriba. Para evitar cualquier daño físico a la tarjeta o a la ranura de la tarjeta inteligente del terminal, se recomienda insertar la tarjeta con cuidado. Si el terminal detecta correctamente la tarjeta inteligente, el icono de la tarjeta inteligente se mostrará en la parte superior de la pantalla.

Proceso de operación de la ICC

Antes de insertar la tarjeta IC, compruebe el interior y los alrededores de la ranura de la tarjeta IC. Si hay algún objeto sospechoso, no inserte la tarjeta e informe inmediatamente al personal pertinente.

Carga de la batería

Para cargar la batería, conecte el terminal a un PC mediante un cable USB. La primera vez, cargue la batería antes de utilizar el terminal.

Indicador LED de carga

El indicador LED de carga muestra,

• Rojo fijo cuando la batería se está cargando.
• Verde fijo cuando el cable USB está conectado y la batería está completamente cargada.

Consejos de instalación y uso

1. No dañe el cable USB. Si el cable USB está dañado, no lo utilice más.
2. Antes de conectar el cable USB a una fuente de alimentación, como un adaptador de corriente, asegúrese de que su tensión de alimentación es la adecuada para el terminal.
3. No exponga el terminal a la luz del sol, ni a condiciones ambientales húmedas, calientes y polvorientas.
4. Mantenga el terminal alejado de materiales líquidos.
5. No introduzca ningún material desconocido en ningún puerto del terminal, ya que puede causar graves daños al terminal.
6. Si el terminal funciona mal, póngase en contacto con técnicos profesionales de POS.
7. No coloque el terminal en zonas explosivas o peligrosas.

Parte responsable:
PAX Technology Inc.
8880 Freedom Crossing Trail,
Building 400, 3rd Floor, Suite 300,
Jacksonville, FL, 32256, USA
Help Desk: 877-859-0099
www.pax.us
