PAX D180 - Przewodnik szybkiej konfiguracji terminala MPOS

Lista kontrolna zawartości

Po rozpakowaniu sprawdź, czy wszystkie elementy są obecne. Jeśli brakuje któregoś z nich lub brakuje strony w instrukcji obsługi produktu, itp., skontaktuj się ze sprzedawcą.

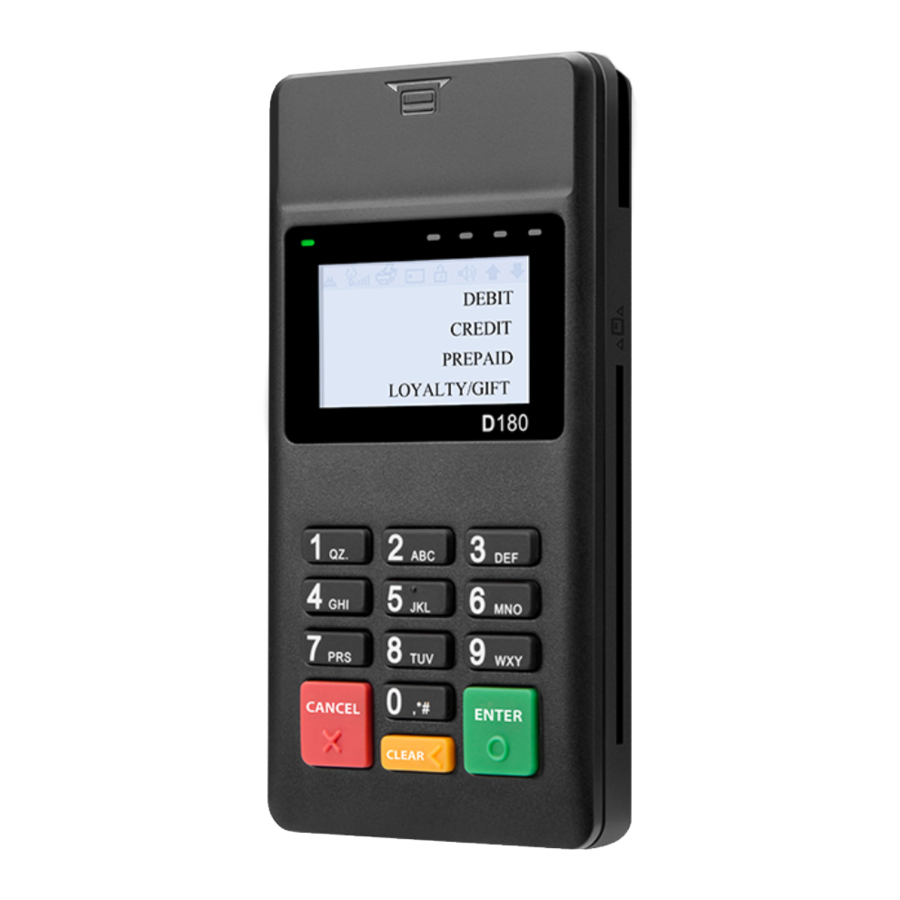

Opis produktu

1. Wskaźnik LED ładowania
2. Klawisz zasilania
3. Czytnik kart z paskiem magnetycznym
4. Wyświetlacz
5. Czytnik kart inteligentnych
6. Klawiatura

7. MicroUSB
8. Numer seryjny
9. Tabliczka znamionowa

Szybki start

Podłącz do komputera za pomocą kabla USB

1. Podłącz komputer do D180 za pomocą kabla USB.
2. Aby dokonać zakupu, kliknij przycisk "PAY" (zapłać) na komputerze.
3. Potwierdź kwotę wyświetlaną na ekranie D180.
4. Pojawi się monit o odczytanie karty na D180.
5. Wprowadź PIN za pomocą pinpadu D180.
6. Zakończ transakcję.

Połączenie bezprzewodowe Bluetooth ®

1. Włącz Bluetooth i wyszukaj D180. Domyślnie nazwa urządzenia D180 to PAX D180_XXXX, gdzie XXXX to 4 ostatnie litery adresu MAC Bluetooth D180. Należy pamiętać, że nazwa urządzenia może być modyfikowana zgodnie z wymaganiami użytkownika.
2. Sparuj urządzenie mobilne z D180; podczas parowania urządzenie mobilne może wyświetlić monit o podanie klucza parowania. Wprowadź klucz i kliknij "OK" (OK), aby potwierdzić.
3. Aby dokonać zakupu na urządzeniu mobilnym i/lub złożyć zamówienie, prześlij zamówienie i kliknij przycisk "PAY" (zapłać).
4. Potwierdź kwotę wyświetlaną na ekranie D180.
5. Pojawi się monit o odczytanie karty na D180.
6. Wprowadź PIN za pomocą pinpadu D180.
7. Zakończ transakcję.

Instrukcje

Włączanie/wyłączanie zasilania

Włączanie: naciśnij i przytrzymaj klawisz zasilania, aż włączy się wyświetlacz.
Wyłączanie: naciśnij i przytrzymaj klawisz zasilania, aż wyłączy się wyświetlacz.

Przeciąganie karty z paskiem magnetycznym

Podczas przeciągania tylna strona karty musi być skierowana do góry, jak pokazano na rysunku 3. Obsługiwane jest przeciąganie dwukierunkowe. Przeciągnij kartę ze stałą prędkością.

Odczytywanie karty inteligentnej

Podczas wkładania karty inteligentnej do gniazda, chip karty inteligentnej musi być skierowany do góry. Aby uniknąć uszkodzeń fizycznych karty lub gniazda karty inteligentnej w terminalu, zaleca się delikatne wkładanie karty. Jeśli karta inteligentna zostanie pomyślnie wykryta przez terminal, ikona karty inteligentnej zostanie wyświetlona u góry ekranu.

Proces obsługi ICC

Przed włożeniem karty IC sprawdź wnętrze i okolice gniazda karty IC. Jeśli znajdziesz podejrzany przedmiot, nie wkładaj karty i natychmiast zgłoś to odpowiedniemu personelowi.

Ładowanie baterii

Aby naładować baterię, podłącz terminal do komputera za pomocą kabla USB. Przy pierwszym użyciu należy naładować baterię przed użyciem terminala.

Wskaźnik LED ładowania

Wskaźnik LED ładowania pokazuje:

• Świeci na czerwono, gdy bateria jest ładowana.
• Świeci na zielono, gdy kabel USB jest podłączony, a bateria jest w pełni naładowana.

Wskazówki dotyczące instalacji i użytkowania

1. Nie uszkadzaj kabla USB. Jeśli kabel USB jest uszkodzony, nie używaj go więcej.
2. Przed podłączeniem kabla USB do zasilania, takiego jak zasilacz, upewnij się, że napięcie zasilania jest odpowiednie dla terminala.
3. Nie wystawiaj terminala na działanie promieni słonecznych ani na wilgotne, gorące i zakurzone warunki środowiskowe.
4. Chroń terminal przed materiałami płynnymi.
5. Nie wkładaj żadnych nieznanych materiałów do żadnego portu terminala, ponieważ może to spowodować poważne uszkodzenie terminala.
6. Jeśli terminal działa nieprawidłowo, skontaktuj się z profesjonalnymi technikami POS.
7. Nie umieszczaj terminala w obszarze zagrożonym wybuchem lub niebezpiecznym.

Strona odpowiedzialna:
PAX Technology Inc.
8880 Freedom Crossing Trail,
Building 400, 3rd Floor, Suite 300,
Jacksonville, FL, 32256, USA
Help Desk: 877-859-0099
www.pax.us
