PAX Q30 - Fizetési terminál gyors beállítási útmutató

A doboz tartalma

• 1 - PAX™ Q30 fizetési terminál
• 1 - Kommunikációs kábel (Konfigurációtól függően változik.)
• 1 - AC hálózati adapter (nem tartozék a PUSB konfigurációkhoz)
• 1 - Adatvédelmi pajzs
• 1 - Dekoratív dugó
• 1 - Gyors beállítási útmutató

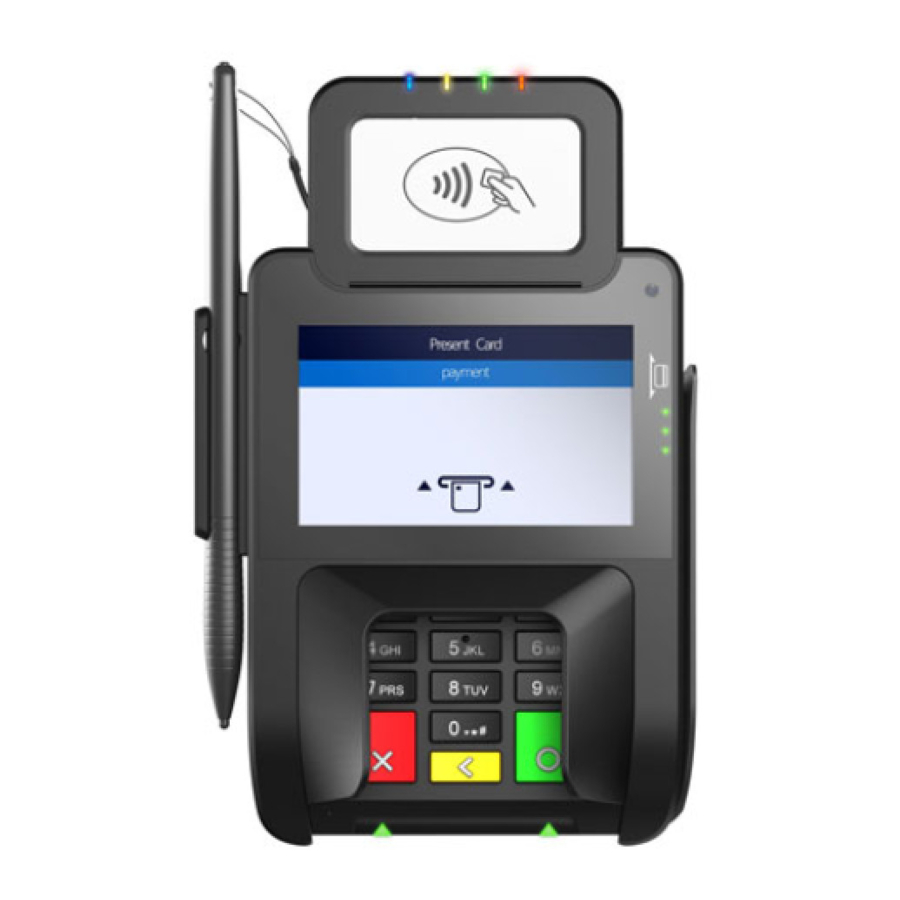

Termékleírás

Kábelcsatlakozók

A mellékelt kommunikációs kábel 2x7P csatlakozó vége a Q30 aljához csatlakozik.

2x7P csatlakozó

A kábel másik végén lévő kábelcsatlakozók interfészt biztosítanak más rendszerekhez a kommunikációhoz, lehetővé teszik a helyi letöltést és áramellátást. Ezenkívül egyes kábelek lehetővé teszik olyan perifériák csatlakoztatását, mint például csekkolvasók és nyomtatók. Az összes kábelcsatlakozó fel van címkézve és színkóddal van ellátva, az alábbiak szerint:
A következő portok kombinációja érhető el a kommunikációs kábelen (a Q30 konfigurációtól függően):

2x7P csatlakozó csatlakoztatása

A kábel 2x7P végének csatlakoztatásához:

1. Lazítsa meg a csavart a Q30 alján egy Philips csavarhúzóval.

2. Nyissa ki a hátlapot.
3. Helyezze a mellékelt kommunikációs kábel 2x7P végét a portja fölé, de ne nyomja a helyére.
4. Igazítsa a gumi csúszó húzókorlátot úgy, hogy a Q30-on lévő bevágásba illeszkedjen.
5. Határozottan nyomja a kábel 2x7P végét a portba.

6. Zárja vissza a hátlapot, és húzza meg a csavart, ügyelve arra, hogy a tömítés megfelelően illeszkedjen a nyílásba.

NE csatlakoztassa a másik végét a váltóáramú áramforráshoz, amíg az összes többi kábelt először nem csatlakoztatta. Ha a váltóáramú tápkábelt a többi kábel beszerelése előtt csatlakoztatja az áramforráshoz, az a terminál vagy a csatlakoztatott eszközök károsodásához vezethet.

Tápcsatlakozások

A Q30 tápellátása az AC hálózati adapter adatkábelhez történő csatlakoztatásával történhet, mint például az RS232 vagy USB konfigurációk esetében, vagy egy tápellátású USB-kábelen (12V tápellátású USB) keresztül, ahol a csatlakoztatott POS terminál biztosítja az áramot.

Terminál kommunikáció

A Q30 a következő típusú kommunikációt támogatja:

• RS232
• Nagy sebességű Ethernet
• USB 2.0
• Tápellátású USB
• Bluetooth® vezeték nélküli technológia + Wi-Fi (opcionális)
• GPS (opcionális)
• 4G (jövőbeli, opcionális)

Adatvédelmi pajzs vagy dekoratív dugó felszerelése

Bár az adatvédelmi pajzs felszerelése nem kötelező, további védelmet nyújt.

*Dekoratív dugó: Ha nincs felszerelve adatvédelmi pajzs, akkor a helyére egy nem eltávolítható dekoratív dugó is felszerelhető. Ez a dugó nem biztosít PIN-kód adatvédelmet.

SIM- és Micro SD-kártya behelyezése

Kapcsolja ki a terminált a SIM-kártyák vagy a Micro SD-kártyák behelyezése előtt. Ha a terminál még be van kapcsolva a SIM- vagy SD-kártya behelyezése vagy eltávolítása közben, a terminál és a kártya is helyrehozhatatlanul megsérülhet.

SIM- és/vagy Micro SD-kártya behelyezése:
Kapcsolja ki és távolítsa el a Q30 összes tápellátását. Csavarja ki és nyissa ki a hátlapot. Óvatosan nyomja meg és csúsztassa a SIM- vagy Micro SD-ajtót a terminál külső széle felé, és nyissa ki a csuklós ajtót. Helyezze be a kártyát arany csatlakozókkal lefelé a nyílásba, a nyíláshoz igazítva. Óvatosan nyomja meg és csúsztassa az ajtót a terminál közepe felé, hogy bezárja az ajtót. Zárja vissza a Q30 hátlapját, és húzza meg a hátlap csavarját.

Reset gomb

A terminál alaphelyzetbe állításához nyomja meg és tartsa lenyomva a reset gombot 4-6 másodpercig egy tollal vagy hasonló eszközzel.

Audio Jack

Szükség esetén fejhallgató csatlakoztatható a terminálhoz audio üzenetekhez, ha a terminál alkalmazás támogatja ezt, a 3,5 mm-es kimeneti audio jack segítségével.

Terminál elhelyezése

Helyezze a terminált egy pultra, asztalra vagy asztallapra. Javasoljuk, hogy a terminált tartsa távol a közvetlen napfénytől, a túlzott portól, nedvességtől és hőtől. Kerülje a terminál elhelyezését olyan elektromos eszközök közelében, amelyek interferenciát okozhatnak, mint például a mikrohullámú sütők és a hajszárítók.

Állvány felszerelése

Helyezze be a fém állványt a terminál alján lévő három állvány nyílásba.

Csúsztassa a terminált szilárdan a helyére az állványon.

Az eszköz tisztítása

Ne használjon ipari erősségű vagy súrolószert, mert az károsíthatja vagy megkarcolhatja a képernyőt.

• Ne merítse az eszközt vízbe (vagy folyadékba).
• Ne permetezzen vizet vagy tisztítószert az EMV kártyaolvasóba vagy a portokba.
• A képernyő tisztításához vigyen fel desztillált vizet vagy enyhe üvegtisztítót egy puha, szöszmentes ruhára, és óvatosan törölje le a terminál képernyőjét.
• A terminál tisztításához vigyen fel desztillált vizet vagy műanyagbiztos tisztítószert egy puha, szöszmentes ruhára, és óvatosan törölje le a terminált.

A PAX Technology által kifejezetten nem jóváhagyott változtatások vagy módosítások érvényteleníthetik a felhasználó jogosultságát a berendezés üzemeltetésére. Háztartási környezetben ez a termék rádióinterferenciát okozhat, amely esetben a felhasználónak megfelelő intézkedéseket kell tennie.

Tanúsítványok

A Q30 a következő tanúsítványokon ment át:
