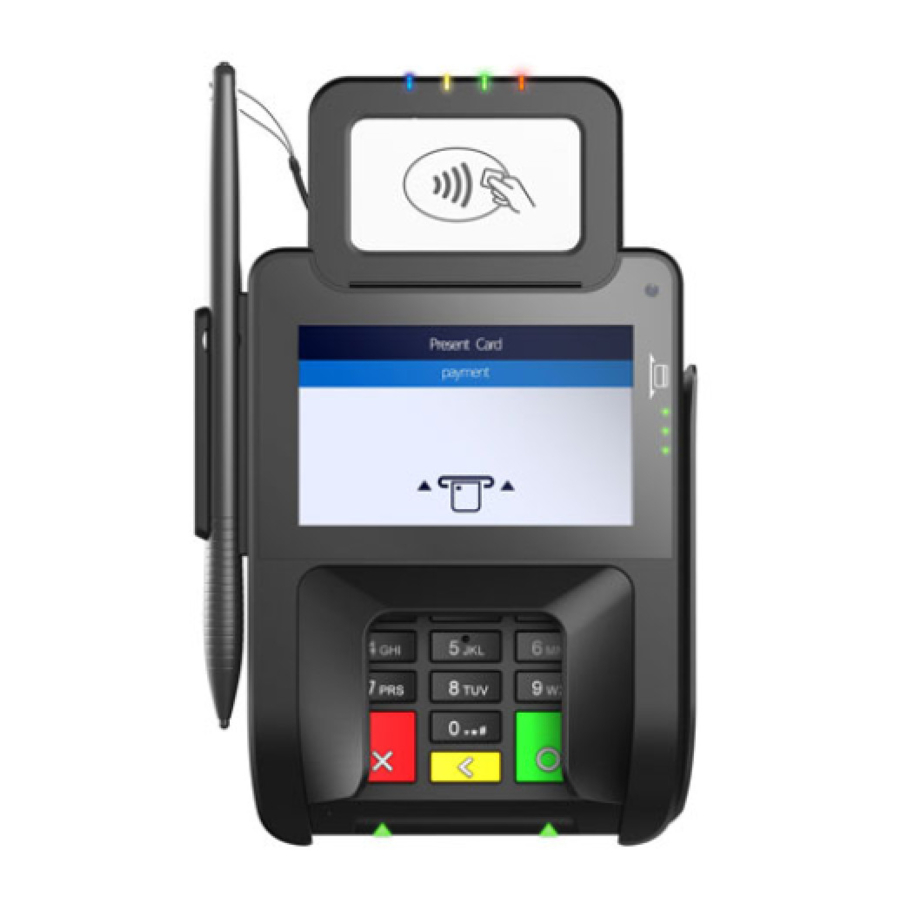

PAX Q30 - Guia de Configuração Rápida do Terminal de Pagamento

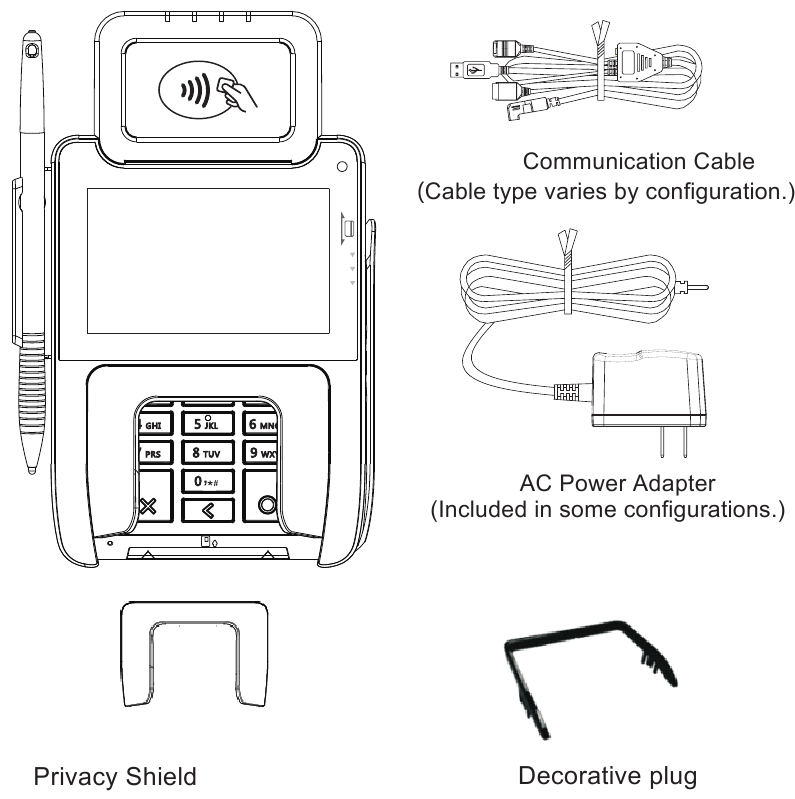

Conteúdo da Caixa

• 1 - Terminal de Pagamento PAX™ Q30
• 1 - Cabo de Comunicação (Varia conforme a configuração.)
• 1 - Adaptador de Alimentação CA (não incl. com configurações PUSB)
• 1 - Protetor de Privacidade
• 1 - Plugue Decorativo
• 1 - Guia de Configuração Rápida

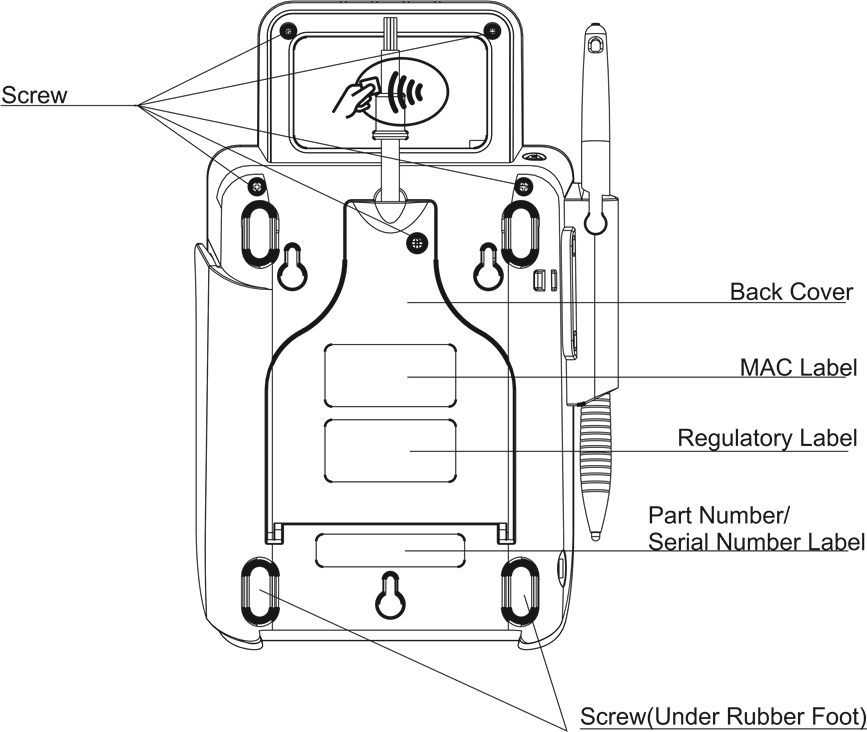

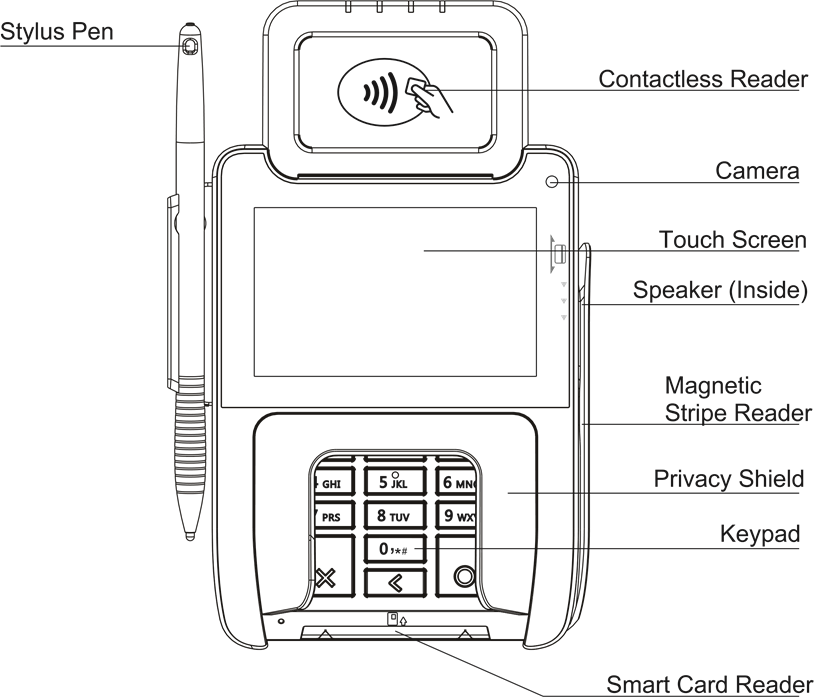

Descrição do Produto

Conectores de Cabo

A extremidade do conector 2x7P do cabo de comunicação fornecido conecta-se à parte inferior do Q30.

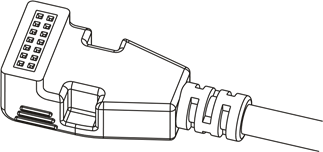

Conector 2x7P

Os conectores de cabo na outra extremidade do cabo fornecem uma interface para outros sistemas para comunicações, para permitir o download local e para fornecer energia. Além disso, alguns cabos permitem conectar periféricos, como leitores de cheques e impressoras. Todos os conectores de cabo são rotulados e codificados por cores, da seguinte forma:
Uma combinação das seguintes portas está disponível no cabo de comunicação (dependendo da configuração do Q30):

Conectar o Conector 2x7P

Para conectar a extremidade 2x7P do cabo:

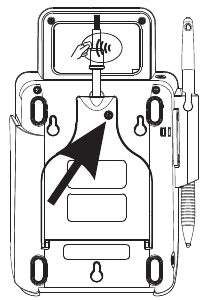

1. Solte o parafuso na parte inferior do Q30 usando uma chave de fenda Philips.

2. Abra a tampa traseira.
3. Coloque a extremidade 2x7P do cabo de comunicação fornecido sobre sua porta, mas não empurre para o lugar.
4. Alinhe a restrição de tração deslizante de borracha para que se encaixe em seu entalhe no Q30.
5. Pressione firmemente a extremidade 2x7P do cabo na porta.

6. Feche a tampa traseira e aperte o parafuso, garantindo que a junta esteja devidamente encaixada na abertura.

NÃO conecte a outra extremidade à fonte de alimentação CA até que todos os outros cabos estejam conectados primeiro. Ligar o cabo de alimentação CA à fonte de alimentação antes que os outros cabos sejam instalados pode resultar em danos ao terminal ou aos dispositivos conectados.

Conexões de Alimentação

A alimentação pode ser fornecida ao Q30 conectando o adaptador de alimentação CA ao cabo de dados, como no caso de configurações RS232 ou USB, ou através de um cabo USB alimentado (USB Alimentado de 12V) onde o terminal POS conectado fornece a energia.

Comunicações do Terminal

O Q30 suporta os seguintes tipos de comunicações:

• RS232
• Ethernet de Alta Velocidade
• USB 2.0
• USB Alimentado
• Tecnologia sem fio Bluetooth® + Wi-Fi (opcional)
• GPS (opcional)
• 4G (futuro, opcional)

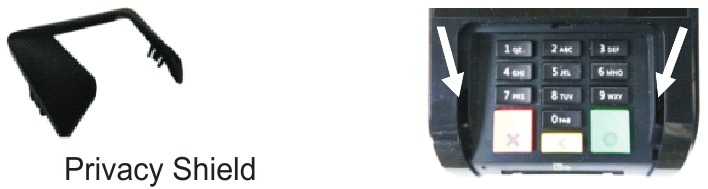

Instalação do Protetor de Privacidade ou Plugue Decorativo

Embora a instalação de um protetor de privacidade não seja obrigatória, eles oferecem proteção adicional.

*Plugue Decorativo: Se um protetor de privacidade não for instalado, um plugue decorativo não removível pode ser instalado em seu lugar. Este plugue não oferece nenhuma privacidade de entrada de PIN.

Instalação do SIM e do Cartão Micro SD

Desligue o terminal antes de instalar cartões SIM ou cartões Micro SD. Se o terminal ainda estiver ligado durante uma tentativa de instalação ou remoção do cartão SIM ou SD, tanto o terminal quanto o cartão podem ser danificados irreparavelmente.

Para instalar um cartão SIM e/ou Micro SD:
Desligue e remova toda a energia do Q30. Desaperte e abra a tampa traseira. Pressione e deslize suavemente a porta do SIM ou Micro SD em direção à borda externa do terminal e abra a porta articulada. Encaixe o cartão com os conectores dourados para baixo no slot, alinhando com a abertura. Pressione e deslize suavemente a porta em direção ao centro do terminal para travar a porta fechada. Feche a tampa traseira do Q30 e aperte o parafuso da tampa traseira.

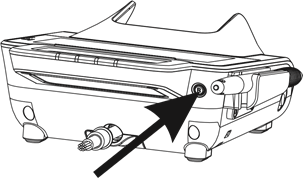

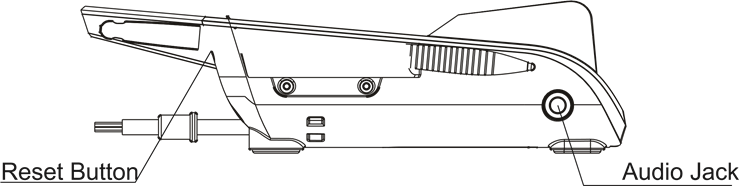

Botão de Reset

Para reiniciar o terminal, pressione e segure o botão de reset por 4-6 segundos usando uma caneta ou item similar.

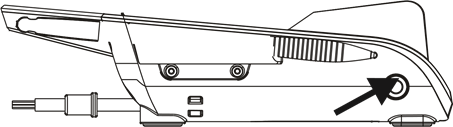

Entrada de Áudio

Se necessário, um fone de ouvido pode se conectar ao terminal para avisos de áudio, se o aplicativo do terminal suportar isso, usando a entrada de áudio de 3,5 mm.

Localização do Terminal

Localize o terminal em uma bancada, mesa ou mesa. Recomenda-se manter o terminal longe da luz solar direta, poeira excessiva, umidade e calor. Evite localizar o terminal perto de dispositivos elétricos que possam introduzir interferência, como fornos de micro-ondas e secadores de cabelo.

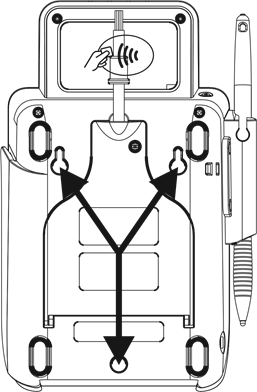

Instalação do Suporte

Insira os pinos do suporte de metal nos três slots do suporte na parte inferior do terminal.

Deslize o terminal firmemente no lugar no suporte.

Limpeza do Dispositivo

Não use produtos de limpeza industriais ou abrasivos, pois podem danificar ou arranhar a tela.

• Não mergulhe o dispositivo em água (ou líquido).
• Não pulverize água ou produto de limpeza no Leitor de Cartões EMV ou nas portas.
• Para limpar a tela, aplique água destilada ou um produto de limpeza de vidro suave em um pano macio e sem fiapos e limpe suavemente a tela do terminal.
• Para limpar o terminal, aplique água destilada ou um produto de limpeza seguro para plástico em um pano macio e sem fiapos e limpe suavemente o terminal.

Alterações ou modificações não expressamente aprovadas pela PAX Technology podem anular a autoridade do usuário para operar o equipamento. Em um ambiente doméstico, este produto pode causar interferência de rádio, caso em que o usuário pode ser obrigado a tomar medidas adequadas.

Certificações

O Q30 passou nas seguintes certificações:
