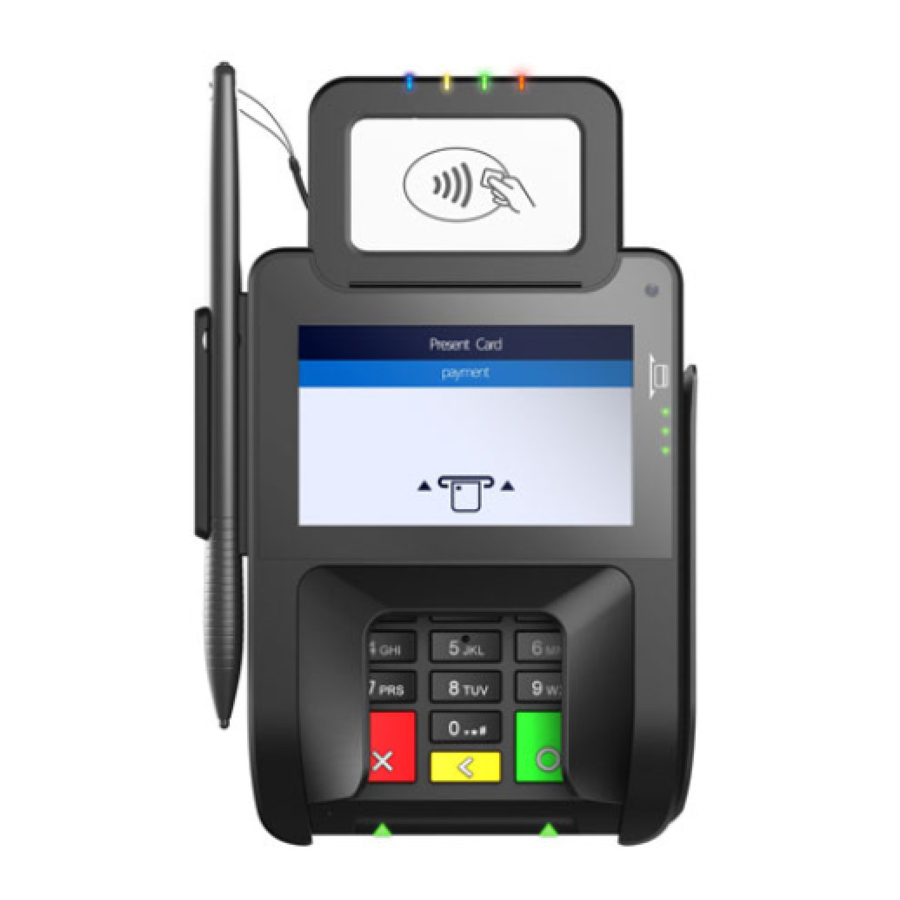

PAX Q30 - Mokėjimo terminalo greitojo nustatymo vadovas

Dėžutės turinys

• 1 - PAX™ Q30 mokėjimo terminalas
• 1 - Ryšio kabelis (skiriasi priklausomai nuo konfigūracijos.)
• 1 - Kintamosios srovės maitinimo adapteris (neįtrauktas į PUSB konfigūracijas)
• 1 - Privatumo skydelis
• 1 - Dekoratyvinis kištukas
• 1 - Greitojo nustatymo vadovas

Produkto aprašymas

Kabelių jungtys

Pateikto ryšio kabelio 2x7P jungties galas jungiasi prie Q30 apačios.

2x7P jungtis

Kabelių jungtys kitame kabelio gale suteikia sąsają su kitomis sistemomis ryšiui, leidžia atsisiųsti vietoje ir tiekti maitinimą. Be to, kai kurie kabeliai leidžia prijungti periferinius įrenginius, tokius kaip čekių skaitytuvai ir spausdintuvai. Visos kabelių jungtys yra pažymėtos ir pažymėtos spalvomis, kaip nurodyta toliau:
Ryšio kabelyje yra šių prievadų derinys (priklausomai nuo Q30 konfigūracijos):

Prijunkite 2x7P jungtį

Norėdami prijungti 2x7P kabelio galą:

1. Atsukite varžtą Q30 apačioje naudodami „Philips“ galvutės atsuktuvą.

2. Atidarykite galinį dangtelį.
3. Uždėkite pateikto ryšio kabelio 2x7P galą virš jo prievado, bet nestumkite į vietą.
4. Sulygiuokite guminį slankiojantį traukimo ribotuvą taip, kad jis įsitvirtintų į įpjovą ant Q30.
5. Tvirtai įspauskite 2x7P kabelio galą į prievadą.

6. Uždarykite galinį dangtelį ir priveržkite varžtą, užtikrindami, kad tarpinė tinkamai įsitvirtintų angoje.

NEJUNKITE kito galo prie kintamosios srovės maitinimo šaltinio, kol pirmiausia nebus prijungti visi kiti kabeliai. Kintamosios srovės maitinimo laido įjungimas į maitinimo šaltinį prieš įdiegiant kitus kabelius gali sugadinti terminalą arba prijungtus įrenginius.

Maitinimo jungtys

Maitinimas Q30 gali būti tiekiamas prijungiant kintamosios srovės maitinimo adapterį prie duomenų kabelio, kaip RS232 arba USB konfigūracijų atveju, arba per maitinamą USB kabelį (12 V maitinamą USB), kai prijungtas POS terminalas tiekia maitinimą.

Terminalo ryšiai

Q30 palaiko šiuos ryšių tipus:

• RS232
• Didelės spartos Ethernet
• USB 2.0
• Maitinamas USB
• Bluetooth® belaidė technologija + Wi-Fi (pasirinktinai)
• GPS (pasirinktinai)
• 4G (ateityje, pasirinktinai)

Privatumo skydelio arba dekoratyvinio kištuko įrengimas

Nors privatumo skydelio įrengimas nėra būtinas, jie siūlo papildomą apsaugą.

*Dekoratyvinis kištukas: Jei privatumo skydelis neįrengtas, vietoj jo gali būti įrengtas nenuimamas dekoratyvinis kištukas. Šis kištukas neužtikrina jokio PIN kodo įvedimo privatumo.

SIM ir „Micro SD“ kortelės įdėjimas

Prieš įdėdami SIM korteles arba „Micro SD“ korteles, išjunkite terminalą. Jei terminalas vis dar įjungtas bandant įdėti arba išimti SIM arba SD kortelę, terminalas ir kortelė gali būti nepataisomai sugadinti.

Norėdami įdėti SIM ir (arba) „Micro SD“ kortelę:
Išjunkite ir atjunkite visą maitinimą nuo Q30. Atsukite ir atidarykite galinį dangtelį. Švelniai paspauskite ir pastumkite SIM arba „Micro SD“ dureles link išorinio terminalo krašto ir atidarykite atlenkiamas dureles. Įstatykite kortelę auksinėmis jungtimis žemyn į lizdą, sulygiuodami su anga. Švelniai paspauskite ir pastumkite dureles link terminalo centro, kad užrakintumėte dureles. Uždarykite Q30 galinį dangtelį ir priveržkite galinio dangtelio varžtą.

Atstatymo mygtukas

Norėdami iš naujo nustatyti terminalą, paspauskite ir palaikykite atstatymo mygtuką 4–6 sekundes naudodami rašiklį ar panašų daiktą.

Garso lizdas

Jei reikia, prie terminalo galima prijungti ausines, kad būtų galima gauti garso raginimus, jei terminalo programa tai palaiko, naudojant 3,5 mm išvesties garso lizdą.

Terminalo vieta

Padėkite terminalą ant stalviršio, darbalaukio ar stalo. Rekomenduojama laikyti terminalą atokiau nuo tiesioginių saulės spindulių, per didelio dulkių, drėgmės ir karščio. Venkite statyti terminalą šalia elektros prietaisų, kurie gali sukelti trikdžius, tokių kaip mikrobangų krosnelės ir plaukų džiovintuvai.

Stovo įrengimas

Įkiškite metalinio stovo šakutes į tris stovo lizdus terminalo apačioje.

Tvirtai pastumkite terminalą į vietą ant stovo.

Įrenginio valymas

Nenaudokite pramoninio stiprumo ar abrazyvinio valiklio, nes jis gali pažeisti arba subraižyti ekraną.

• Nemerkite įrenginio į vandenį (ar skystį).
• Nepurkškite vandens ar valiklio į EMV kortelių skaitytuvą ar prievadus.
• Norėdami išvalyti ekraną, užtepkite distiliuoto vandens arba švelnaus stiklo valiklio ant minkšto, nepūkuoto audinio ir švelniai nuvalykite terminalo ekraną.
• Norėdami išvalyti terminalą, užtepkite distiliuoto vandens arba plastiko saugaus valiklio ant minkšto, nepūkuoto audinio ir švelniai nuvalykite terminalą.

Pakeitimai ar modifikacijos, kurių aiškiai nepatvirtino PAX Technology, gali panaikinti vartotojo teisę naudoti įrangą. Buitinėje aplinkoje šis gaminys gali sukelti radijo trukdžius, tokiu atveju vartotojas gali būti įpareigotas imtis tinkamų priemonių.

Sertifikatai

Q30 išlaikė šiuos sertifikatus:
